Signal Hound`s RF-Spektrumanalysesystem: Eine umfassende Lösung für moderne HF-Testherausforderungen

Signal Hound's RF-Spektrumanalysesystem: Eine umfassende Lösung für moderne RF-Testherausforderungen

In der heutigen hyperverbundenen Welt werden die Funkfrequenz(RF)-Umgebungen immer komplexer – überfüllt mit überlappenden Signalen, intermittierender Störung und sich entwickelnden drahtlosen Standards. Von der 5G-Einführung und der Expansion des Internet der Dinge (IoT) bis hin zur Avionikwartung und zur Überwachung von Verteidigungssignalen ist der Bedarf an zuverlässigen, flexiblen und benutzerfreundlichen RF-Spektrumanalysewerkzeugen nie so groß gewesen. Hier kommt das RF-Spektrumanalysesystem von Signal Hound ins Spiel: eine integrierte Lösung, die leistungsstarke Hardware, intuitive Software und vielseitige Zubehörteile kombiniert, um die vielfältigen Testbedürfnisse von Ingenieuren, Technikern und RF-Enthusiasten in verschiedenen Branchen zu erfüllen. In diesem Blog werden wir untersuchen, was dieses System auszeichnet, seine Schlüsselkomponenten, reale Anwendungen und warum es für moderne RF-Testabläufe immer beliebter wird.

1. Was definiert Signal Hounds RF-Spektrumanalysesystem?

Im Gegensatz zu eigenständigen Spektrumanalysatoren, die oft zusätzliche Werkzeuge benötigen, um einen vollständigen Testaufbau zu bilden, ist Signal Hounds Lösung als ein kohäsives Ökosystem konzipiert. Im Kern kombiniert das System die branchenführenden RF-Empfänger der Firma (wie die beliebten BB60C, BB60D und SM200) mit der leistungsstarken Spike-Software – und schafft so eine Plug-and-Play-Erfahrung, die die Einrichtungszeit minimiert und die Produktivität maximiert. Was dieses System auszeichnet, ist das Gleichgewicht zwischen Leistung, Tragbarkeit und Erschwinglichkeit, wodurch es sowohl erfahrenen Fachleuten als auch Anfängern in der RF-Testung zugänglich ist. Egal, ob Sie im Labor, im Feld oder vor Ort bei einem Kunden arbeiten, das System passt sich Ihrer Umgebung an, ohne an Genauigkeit oder Funktionalität einzubüßen.

2. Schlüsselkomponenten des Systems: Hardware, Software und Zubehör

Signal Hound's RF-Spektrumanalysesystem basiert auf drei grundlegenden Säulen: Hochleistungs-Hardware, intuitiver Software und speziell entwickelten Zubehörteilen. Lassen Sie uns jede Komponente und ihre Rolle bei der Bereitstellung einer nahtlosen Testumgebung analysieren:

a. Hardware: Tragbare, Hochleistungs-RF-Empfänger

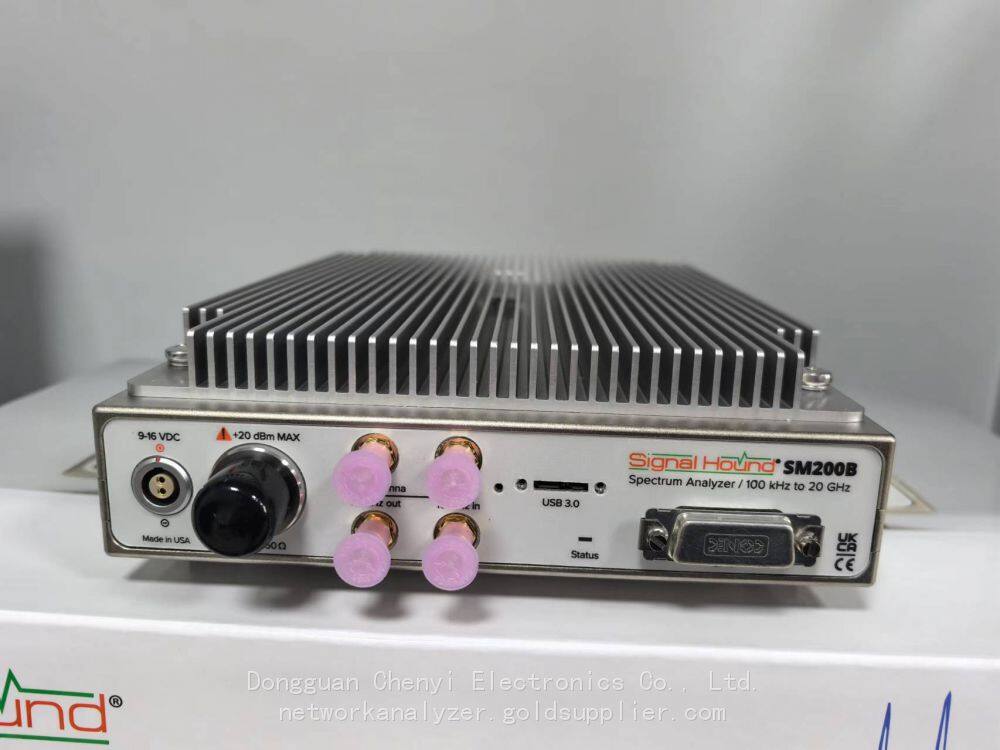

Das Herzstück des Systems sind die RF-Empfänger von Signal Hound, die für Tragbarkeit konzipiert sind, ohne auf Leistung zu verzichten. Der Flaggschiff-Modell BB60C deckt beispielsweise einen Frequenzbereich von 9 kHz bis 6 GHz ab – ideal für die Prüfung kommerzieller RF-Bänder wie 4G/5G Sub-6, Wi-Fi, Bluetooth und Avionik-VHF/UHF. Er bietet eine Rauschzahl von 1,5 dB bei 1 GHz und eine Empfindlichkeit bis hinunter zu -160 dBm, was eine zuverlässige Detektion schwacher Signale in rauschhaften Umgebungen ermöglicht. Für höhere Frequenzanforderungen erweitert der SM200 die Abdeckung bis auf 20 GHz und ist für Anwendungen in der Luft- und Raumfahrt, der Verteidigung und im 5G-mmWave-Bereich geeignet.

Ein herausragendes Merkmal der Hardware von Signal Hound ist ihr USB-betriebenes Design (die meisten Modelle), das die Notwendigkeit für sperrige externe Stromversorgungen eliminiert. Mit einem Gewicht von nur 0,5 kg sind diese Empfänger leicht in einer Laptoptasche zu tragen, was sie ideal für Feldtests macht – egal, ob Sie Standortuntersuchungen für 5G-Netze durchführen, Flugzeug-Avioniksysteme reparieren oder die RF-Störung in einer abgelegenen industriellen Anlage überwachen.

b. Software: Spike – Intuitive, funktionsreiche Spektralanalyse

Keine Hardware ist ohne leistungsstarke Software vollständig, und die Spike-Software von Signal Hound liefert in dieser Hinsicht. Mit dem Benutzererlebnis im Kopf entwickelt, bietet Spike eine saubere, intuitive Benutzeroberfläche, die komplexe RF-Analysen für Benutzer aller Fähigkeitsniveaus zugänglich macht. Zu den wichtigen Funktionen gehören Echtzeit-Spektralanalyse, Wasserfallanzeigen und der beliebte Heatmap-Analysemodus – der Zeit, Frequenz und Signalstärke in farbcodierten Heatmaps visualisiert, um Störungshotspots und Signalmuster schnell zu identifizieren.

Spike unterstützt auch erweiterte Funktionen für professionelle Tests, wie z. B. die Signaldemodulation (für AM-, FM- und digitale Signale), benutzerdefinierte Sweep-Einstellungen und automatisierte Testworkflows. Die Datenexportfunktionen (CSV, PNG) ermöglichen es einfach, Konformitätsberichte zu erstellen oder die Ergebnisse mit Teammitgliedern zu teilen. Das Beste daran ist, dass Signal Hound Spike regelmäßig mit neuen Funktionen und Verbesserungen der Kompatibilität aktualisiert, um sicherzustellen, dass die Software den sich entwickelnden RF-Standards immer einen Schritt voraus bleibt.

c. Zubehör: Erhöhung der Vielfältigkeit für spezifische Anwendungsfälle

Um die Fähigkeiten des Systems zu erweitern, bietet Signal Hound eine Reihe von speziell entwickelten Zubehörteilen. Vorverstärker erhöhen die Empfindlichkeit für die Detektion ultraschwacher Signale (entscheidend für GPS/GNSS-Tests oder die Überwachung von Langstreckenkommunikation). Externe Filter helfen, Störungen in überfüllten RF-Umgebungen zu reduzieren und sichern so eine genaue Signalanalyse. Antennen verschiedener Typen – einschließlich omnidirektionaler, gerichteter und mmWave-Antennen – ermöglichen Tests in verschiedenen Frequenzbändern und Umgebungen. Für Feldtests bieten robuste Transportkoffer und Laptophalterungen Schutz und Komfort und sorgen dafür, dass das System auch unter rauen Bedingungen standhält.,

3. Praktische Anwendungen: Wo das System glänzt

Signal Hound’s RF-Spektrumanalysesystem ist vielseitig genug, um eine breite Palette von Branchen und Anwendungsfällen zu bewältigen. Hier sind einige der häufigsten Anwendungen, in denen es außergewöhnlichen Wert liefert:

a. 5G-Netzwerkausbau und -Optimierung

Telekommunikationsingenieure verlassen sich auf das System für 5G-Standortuntersuchungen, Abdeckungskarten und Störungsdetektion. Die 6-GHz-Abdeckung des BB60C ist perfekt für Sub-6-GHz-5G-Bänder, während der SM200 mmWave-Tests unterstützt. Der Heatmap-Analysemodus von Spike hilft, die Signalausbreitung in städtischen Umgebungen zu visualisieren, um Totzonen und Störungsquellen (z. B. von Wi-Fi 6 oder industrieller Ausrüstung) zu identifizieren und die Netzwerkabdeckung und -leistung zu optimieren.

b. Avionikwartung und -Fehlerbehebung

In der Avionikbranche wird das System zur Prüfung von Kommunikations-, Navigations- und Überwachungssystemen (CNS) eingesetzt. Techniker verwenden das tragbare BB60C, um Flugzeug-VHF/UHF-Signalprüfungen durchzuführen, die Leistung von GPS-Empfängern zu validieren und Störungen zu erkennen, die die Flugsafety beeinträchtigen könnten. Die einfache Einrichtung und die Echtzeitüberwachungsfunktionen des Systems machen es ideal für Vorflugprüfungen und Feldwartung.

c. Industrial IoT & Wireless Device Testing

Hersteller und Industriemeister verwenden das System, um drahtlose IoT-Geräte (z. B. Sensoren, Controller) zu testen und zu validieren, die auf LoRa-, Zigbee- oder Wi-Fi-Netzwerken betrieben werden. Das System hilft, Störungen durch industrielle Maschinen zu erkennen und sichert so eine zuverlässige Kommunikation zwischen den Geräten. Automatisierte Testworkflows in Spike optimieren die Qualitätssicherungsprozesse, reduzieren die Prüfzeit und verbessern die Genauigkeit.

d. Defense & Homeland Security

Für Verteidigungsanwendungen machen die hohe Empfindlichkeit und die breite Frequenzabdeckung des Systems (bis 20 GHz mit dem SM200) es geeignet für Signaleaufklärung (SIGINT), Störungsdetektion und die Prüfung von Kommunikationssystemen. Seine Tragbarkeit ermöglicht die Feldverwendung an abgelegenen Orten und unterstützt kritische nationale Sicherheitsmissionen.

4. Warum Signal Hound's RF-Spektrumanalysesystem wählen?

Mit so vielen RF-Testlösungen auf dem Markt, was macht Signal Hound's System zur ersten Wahl? Hier sind die Schlüsselvorteile, die es von anderen unterscheiden:

• Tragbarkeit & Flexibilität: USB-gespeiste, leichte Hardware ermöglicht Tests überall - im Labor, im Feld oder vor Ort.

• Benutzerfreundliche Schnittstelle: Die intuitive Gestaltung der Spike-Software verkürzt die Lernkurve und ermöglicht es Benutzern, schnell mit den Tests zu beginnen.

• Leistung & Erschwinglichkeit: Liefert professionelle Leistung zu einem Bruchteil der Kosten herkömmlicher Tischspektrumanalysatoren.

• Skalierbarkeit: Das modulare Design ermöglicht es Benutzern, mit einer Basisausstattung zu beginnen und bei Bedarf Zubehör oder Hochfrequenzempfänger hinzuzufügen.

• Kontinuierliche Unterstützung & Updates: Die engagierte Kundensupport und regelmäßigen Software-Updates von Signal Hound gewährleisten langfristigen Mehrwert.

Schlussgedanken

Das RF-Spektrumanalysesystem von Signal Hound ist mehr als nur eine Ansammlung von Tools – es ist eine umfassende Lösung, die auf die sich ändernden Bedürfnisse der modernen RF-Tests zugeschnitten ist. Ob Sie ein Telekommunikationsingenieur sind, der 5G-Netze optimiert, ein Avioniktechniker, der die Flugfähigkeit sicherstellt, oder ein IoT-Entwickler, der drahtlose Geräte testet, dieses System bietet die Leistung, Tragbarkeit und Benutzerfreundlichkeit, die erforderlich sind, um die Aufgabe richtig zu erledigen.

Wenn Sie auf der Suche nach einer RF-Spektrumanalyse-Lösung sind, die Leistung und Praktikabilität in Einklang bringt, ist das Ökosystem von Signal Hound es wert, genauer betrachtet zu werden. Viele Anbieter bieten Demos an, sodass Sie das System mit Ihrem spezifischen Anwendungsfall testen können, bevor Sie eine Entscheidung treffen.

Haben Sie das RF-Spektrumanalyse-System von Signal Hound für Ihre Projekte verwendet? Teilen Sie Ihre Erfahrungen und Erkenntnisse in den Kommentaren unten mit – wir würden gerne hören, wie es Ihnen geholfen hat, Ihre RF-Testherausforderungen zu meistern!
