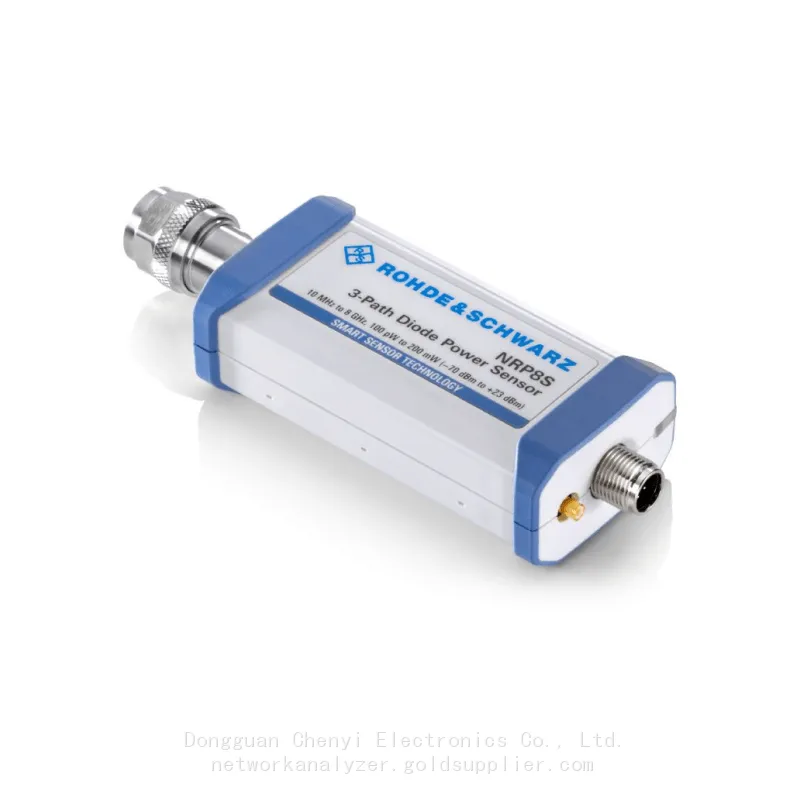

Rohde Schwarz NRP8S Drei-Pfad-Dioden-Leistungssensoren. 10 MHz bis 8 GHz. -70 dBm - +23 dBm. N (m)

rohde schwarz NRP8S Drei-Weg-Dioden-Leistungssensoren, 10 MHz  bis 8 GHz, -70 dBm - +23 dBm, N (m)

Drei-Weg-Dioden-Leistungssensoren NRP8S: 10 MHz  bis 8 GHz, -70 dBm - +23 dBm, N (m)

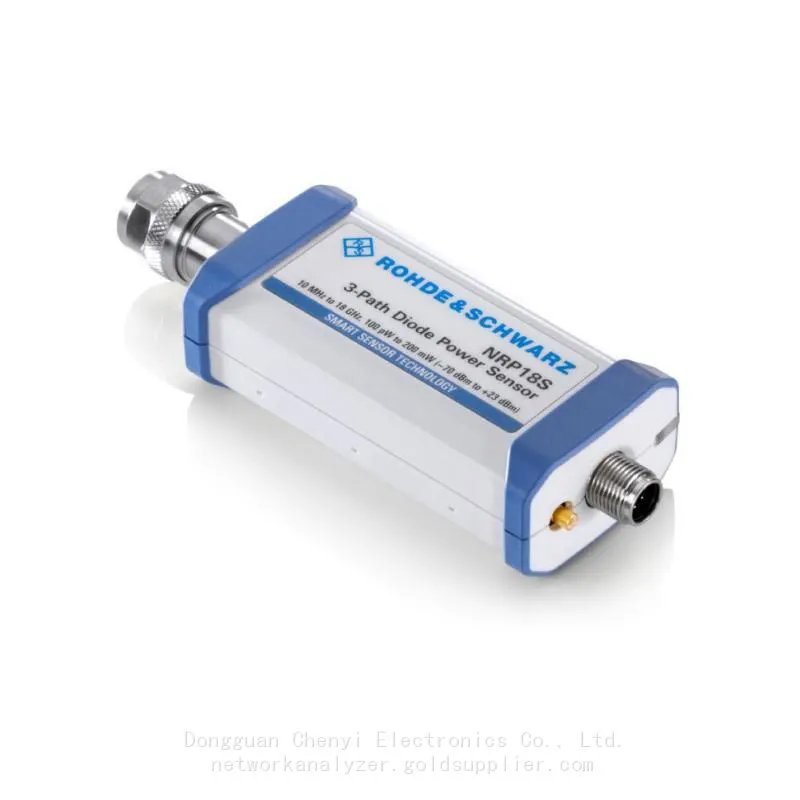

Drei-Weg-Dioden-Leistungssensoren NRP18S: 10 MHz  bis 18 GHz, -70 dBm - +23 dBm, N (m)

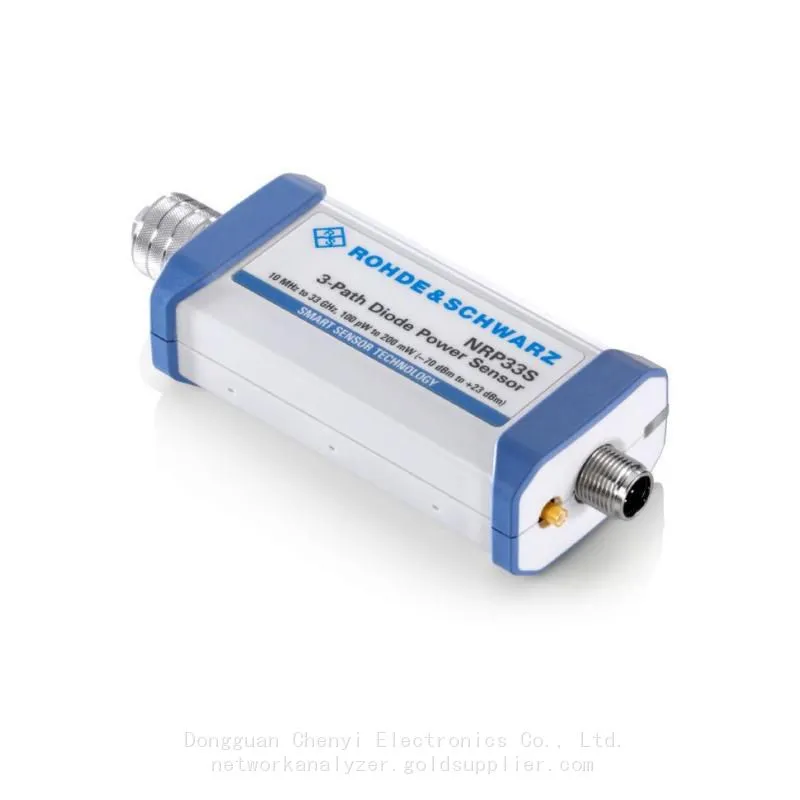

Drei-Weg-Dioden-Leistungssensoren NRP33S: 10 MHz  bis 33 GHz, -70 dBm - +23 dBm, 3,5 mm (m)

Drei-Weg-Dioden-Leistungssensoren NRP40S: 50 MHz  bis 40 GHz, -70 dBm - +20 dBm, 2,92 mm (m)

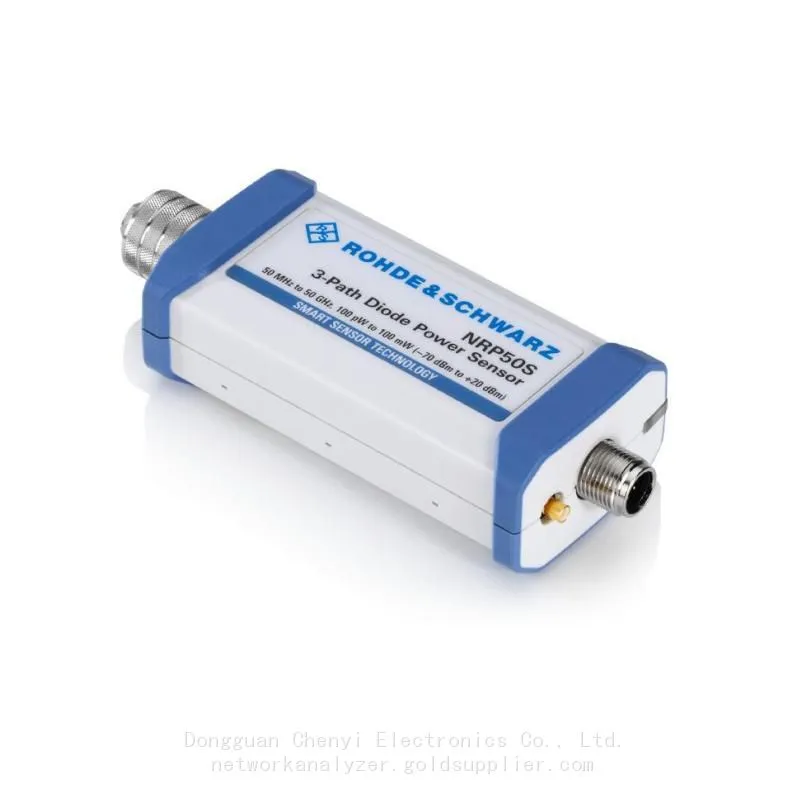

Drei-Weg-Dioden-Leistungssensoren NRP50S: 50 MHz  bis 50 GHz, -70 dBm - +20 dBm, 2,4 mm (m)

Drei-Weg-Dioden-Leistungssensoren NRP67S: 50 MHz  bis 67 GHz, -70 dBm - +20 dBm, 1,85 mm (m)

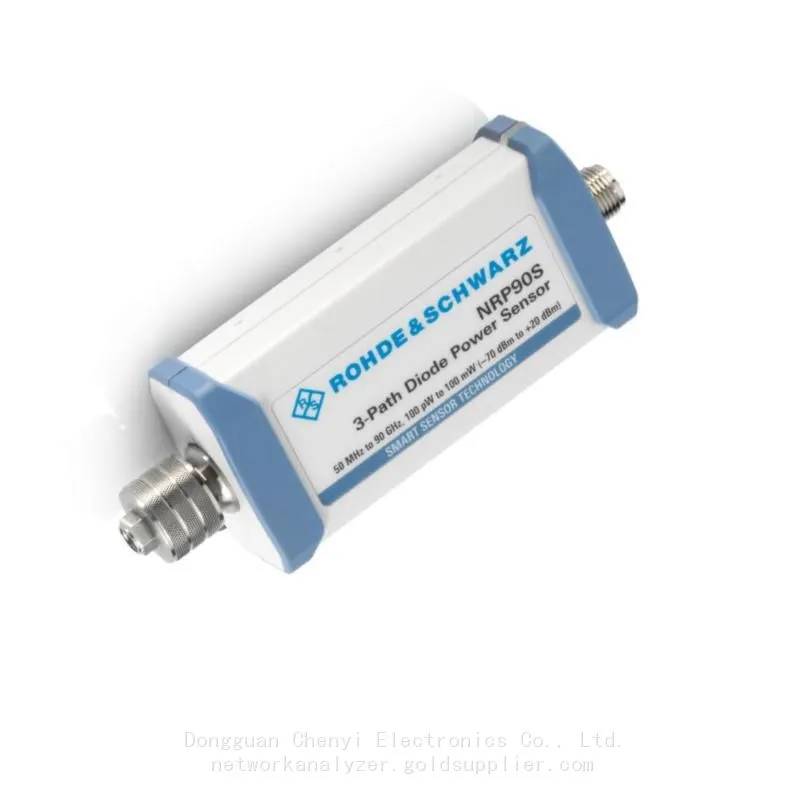

Drei-Weg-Dioden-Leistungssensoren NRP90S: 50 MHz  bis 90 GHz, -70 dBm - +20 dBm, 1,35 mm (m)

Wichtige Fakten

▶Schnelle und genaue Leistungsmessungen für CW- und modulierte Signale

▶100.000 Messwerte/s

▶Steuerung und Überwachung über LAN und USB

▶Sensoren für Hochleistungsanwendungen

▶Flexible Bedienung mit der R&S®NRX-Basis-Einheit

Schnell, genau und mit vielen Funktionen für die Messung

CW- und modulierte Signale

Die R&S®NRPxxS/SN-Leistungssensoren verwenden drei separate Diodenpfade, die jeweils im optimalen Detektionsbereich betrieben werden. Dadurch kann die durchschnittliche Leistung unabhängig vom Modulationstyp mit hoher Genauigkeit bestimmt werden. Die Messergebnisse werden kaum von Störsignalen oder Oberwellen beeinflusst. Die R&S®NRPxxS/SN-Leistungssensoren verhalten sich daher ähnlich wie thermische Leistungssensoren, bieten aber eine deutlich höhere Geschwindigkeit. Sie bieten einen Dynamikbereich von bis zu 93 dB mit einer ausgezeichneten unteren Messgrenze von –70 dBm.

Merkmale und Vorteile

Der universelle Leistungssensor

Ideale Lösung für viele Anwendungen

Dreipfad-Dioden-Leistungssensoren eignen sich für zahlreiche Anwendungen, da sie kontinuierliche Mittelwert-, Burst-Mittelwert-, Zeitschlitz-Mittelwert-, Gate-Mittelwert- und Verlaufsmessungen unterstützen. Mit herausragender Leistung sowie beispielloser Messgeschwindigkeit und -genauigkeit können die Sensoren zur genauen Messung der durchschnittlichen Leistung von drahtlosen Signalen wie GSM und 3GPP sowie von Signalen mit höherer Bandbreite wie LTE, LTE-Advanced oder 5G eingesetzt werden.

93 dB Dynamikbereich

Verbessertes Dreipfad-Konzept

Die R&S@NRPxxS(N)-Leistungssensoren verwenden drei separate Diodenpfade, die jeweils im optimalen Detektorbereich betrieben werden. Die durchschnittliche Leistung kann mit hoher Genauigkeit unabhängig vom Modulationstyp bestimmt werden. Messergebnisse werden kaum durch Störsignale oder Harmonische beeinflusst. Die R&S@NRPxxS(N)-Leistungssensoren verhalten sich daher ähnlich wie thermische Leistungssensoren, bieten aber deutlich höhere Geschwindigkeit und einen Dynamikbereich von bis zu 93 dB.

Unpräzedenzielle Messgeschwindigkeit und Genauigkeit

Selbst bei niedrigen Pegeln bis hinunter zu -70 dBm

Um die Messgenauigkeit bei niedrigen Pegeln zu erhöhen, ist es notwendig, mehrere Messwerte zu mitteln. Während die Mittelung die Rauschkomponente reduziert, verlangsamt sie auch die Messung. Die R&S@NRPxxS(N)-Leistungssensoren wurden daher mit einem extrem niedrigen Messrauschen entwickelt.

Die R&S@NRPxxS(N)-Leistungssensoren können Messungen bis zu einer unteren Grenze von -70 dBm mit der derzeit auf dem Markt verfügbaren höchsten Geschwindigkeit und Genauigkeit durchführen.

Neuer Schnellmodus

Unbegrenzte Zeitmessung mit bis zu 100.000 Messungen/s

Im schnellen kontinuierlichen Mittelwertmodus können die R&SeNRPxxS(N)-Leistungssensoren bis zu 100.000 getriggerte Messungen/s mit einer minimalen Triggerwiederholungszeit von 100 us durchführen, ohne eine einzige Messung zu verlieren. Diese Messgeschwindigkeit wird durch die Verwendung des Pufferbetriebsmodus erreicht. Im Pufferbetriebsmodus werden alle gemessenen Daten innerhalb des Sensors gesammelt und in einem Block an den Host des Sensors übertragen. Die R&SeNRPxxS(N)-Sensoren führen den neuen Schnellmodus ohne Zeitbeschränkung aus!

Sensoren für Hochleistungsanwendungen

Führen Sie Leistungsmessungen bis zu 30 W durch

Die R&SeNRP18S-10, R&SNRP18S-20 und R&SeNRP18S-25 Hochleistungs-Dreipfad-Dioden-Leistungssensoren bestehen aus einem R&SeNRP18S und einem 10/20/25 dB-Vorlaufdämpfer. Sie können Leistungsmessungen bis zu 2 W, 15 W und 30 W durchführen. Wenn sie mit dem Dämpfer verwendet werden, werden die Fehlanpassungsfehler zwischen Sensor und Dämpfer automatisch korrigiert. Die S-Parameter für den Dämpfer werden während der Produktion ermittelt und im Sensor gespeichert.

TVAC-kompatibler Dioden-Leistungssensor mit drei Pfaden

Speziell für den Einsatz in thermischen Vakuum (TVAC)-Kammern entwickelt

Der R&S@NRPxxSN-VTVAC-kompatible Leistungssensor ist für Satellitenkommunikationsanwendungen im Frequenzbereich bis 67 GHz ausgelegt. Alle Komponenten werden während des Herstellungsprozesses in einer Vakuumkammer ausgeheizt, sodass die Ausgasung auf ein Minimum reduziert wird. Dank ihrer LAN-Fähigkeit können die Leistungssensoren einfach von außerhalb der Kammer gesteuert und überwacht werden, während die Entlüftungsöffnungen im Gehäuse die Druckangleichung gewährleisten.
