rohde schwarz MXO38 Oszilloskop Option MXO38-500: 500MHz 5 GSa/s

rohde schwarz  MXO38 Oscilloscope Option  MXO38-500：500MHz 5 GSa/s

Option  MXO34-100 ：100 MHz

Option  MXO34-200：200 MHz

Option  MXO34-350：350MHz

Option  MXO34-500：500MHz

Option  MXO34-1000：1 GHz

Option  MXO38-100：100 MHz

Option  MXO38-200：200 MHz

Option  MXO38-350：350MHz

Option  MXO38-500：500MHz

Option  MXO38-1000：1 GHz

Wichtige Fakten

▶Unübertroffene Leistung mit Bandbreiten von 100 MHz - 1 GHz

▶Weltweit schnellste Oszilloskope mit 4,5 Millionen Wellenformen/s und bis zu 99 % Echtzeitaufzeichnung

▶Branchenführende Architektur mit 12-Bit-ADC und 18-Bit-HD-Modus

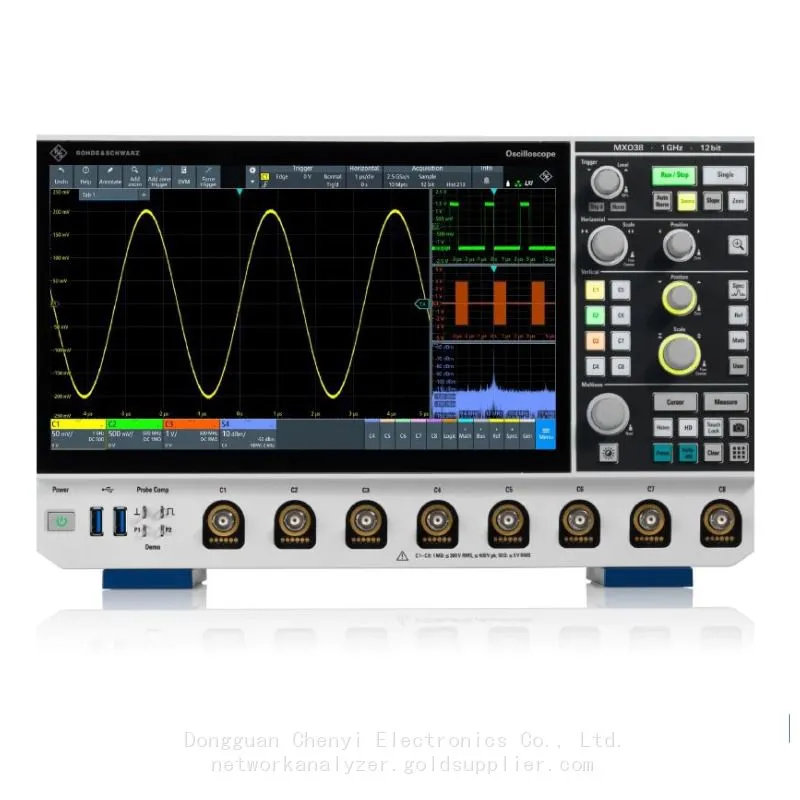

▶Kompaktestes 8-Kanal-Oszilloskop mit MSO, Generator und großem 11,6"-Display

▶Bis zu 50 000 FFTs/s mit unabhängigen Zeit- und Frequenzeinstellungen

Oszilloskop der nächsten Generation: Schnell. Präzise. Kompakt.

Die R&S®MXO 3-Serie bietet große Funktionen in einem kompakten Gehäuse. Genießen Sie eine unübertroffene Leistung, um schnell und einfach ein expertenmäßiges Verständnis Ihres zu testenden Geräts zu erlangen. Mit der nächsten Generation der MXO-Technologie liefert das Oszilloskop schnelle und präzise Messungen in einem kompakten Gehäuse.

Sieht sofort mehr Signal Details mit der weltweit höchsten Erfassungsrate von bis zu 4,5 Millionen Wellenformen pro Sekunde und einer Echtzeit-Signalaufzeichnung von bis zu 99%.

Erfassen Sie jedes Detail klar und zuverlässig dank 12-Bit-ADC-Auflösung bei allen Abtastraten, verbessertem 18-Bit-HD-Modus, fortschrittlichem digitalen Triggering und 125 Mpoints Standard-Speicher.

Sparen Sie Platz, ohne die Benutzerfreundlichkeit zu opfern: Genießen Sie das brillante 11,6" Full-HD-Display und die nahtlose Integration in jede Einrichtung mit nur 5U Rackhöhe bei allen Modellen.

Unübertroffene Leistung bei der Fehlersuche und dem Testen sowohl im Zeit- als auch im Frequenzbereich.

Merkmale & Vorteile,

Schnell

Sehen Sie sofort mehr Signal Details und subtile Veränderungen

▶Erreichen Sie >4,5 Millionen Aufnahmen/s

▶Bis zu 99 % Echtzeitaufzeichnung

▶Hardware-beschleunigte Funktionen wie mathematische Operationen oder Zonenauslösung

▶Die schnellste Spektrumanalyse in der Branche mit 50 000 FFTs/s.

Präzise

Lassen Sie nichts an sich vorbei gehen

▶Unkompromissvolle 12-Bit-ADC für hohe vertikale Auflösung bei allen Abtastraten

▶18-Bit-Architektur mit HD-Modus

▶Geringes Rauschen: nur <50 μV RMS Rauschen auf 1 MΩ und 50 Ω Pfaden bei 1 mV/Div mit 100 MHz Bandbreite

▶Der größte Offset in der Branche: großer +3 V Offset bei 1 mV/Div auf beiden 50 Ω und 1 MΩ Pfaden

Kompackt

Erhalten Sie große Leistungen in einer überraschend kleinen Größe

▶Kleine Standfläche mit nur 5U Rackhöhe

▶Viele Funktionen in einer kleinen Größe

▶Behält ein lebendiges großes 11,6" Full HD Display bei

Trigger auf jedes Detail

... mit hochpräzisem digitalen Trigger

▶Triggerempfindlichkeit bis auf 0.0001 vertikale Einheiten

▶Einstellbare Triggerhysterese

▶Weltrekordzeit für das erneute Aktivieren des Triggers von <21 ns

▶Zonentrigger für Analog-, Spektrum- und Mathematik. Beste Trigger-Jitter-Klasse mit nur 1 ps

Spektrum

Schnelle und genaue Messungen im Frequenzbereich

▶Vertraute HF-Steuerungen: CF/Span oder Start/Stop und RBW

▶Bis zu 50.000 FFT/s

▶Unabhängige Einstellungen für Zeit- und Frequenzbereich

▶Freilauf für effektive Harmonischen- und EMV-Debugging

Überragende Benutzererfahrung

... mit fortschrittlicher Benutzerfreundlichkeit, die auf hohe Produktivität ausgelegt ist

▶Tippen, um Quellen und andere Funktionen einzuschalten

▶Rapidly personalisieren Sie das Anzeigelayout per Drag & Drop mit R&SeSmartGrid;

▶Passen Sie Raster und Ergebnistabelle ▶Grenzen mit Schiebereglern an

▶Navigieren Sie einfach zu allen Einstellungen über das Hauptmenü

▶Greifen Sie schnell auf wichtige Tools über die anpassbare Symbolleiste zu

Zone-Trigger

Erhalten Sie unendlich viele Oszilloskop-Triggerarten mit der Zone-Triggerung

▶Verwenden Sie einen hoch individuellen Trigger mit der Zeichnen-um-zu-Trigger-Funktion

▶Trigger im Frequenzbereich

▶Trigger auf mathematischen Wellenformen

Tiefe Aufnahmespeicher

Das Oszilloskop bleibt auch bei tiefem Speicher reaktionsfähig

▶Standard-Speicher von 125 Mpoints pro Kanal

▶Optionale Speichererweiterung auf 500 Mpoints pro Kanal

▶Unabhängige Einstellungen für Abtastrate, Aufnahmelänge und Zeitskala
