Ceyear 3943B Überwachungsempfänger Breites Frequenzband von 9kHz bis 8GHz

Ceyear 3943B Monitoring Receiver  Breiter Frequenzbereich von 9kHz bis 8GHz

Monitoring Receiver 3943B    ：    9KHZ  bis  8GHZ

Monitoring Receiver 3943B-S：    9KHZ  bis 8GHZ

Hauptmerkmale

▶Exzellente Empfangsleistung

▶Paralleler Betrieb mehrerer Kanäle

▶Mehrmodus-Scanning in Übereinstimmung mit ITU

▶Signal Demodulation, die mehrere Modulationsmuster unterstützt

▶Computer-Video-Leckerkennung und -Wiederherstellung

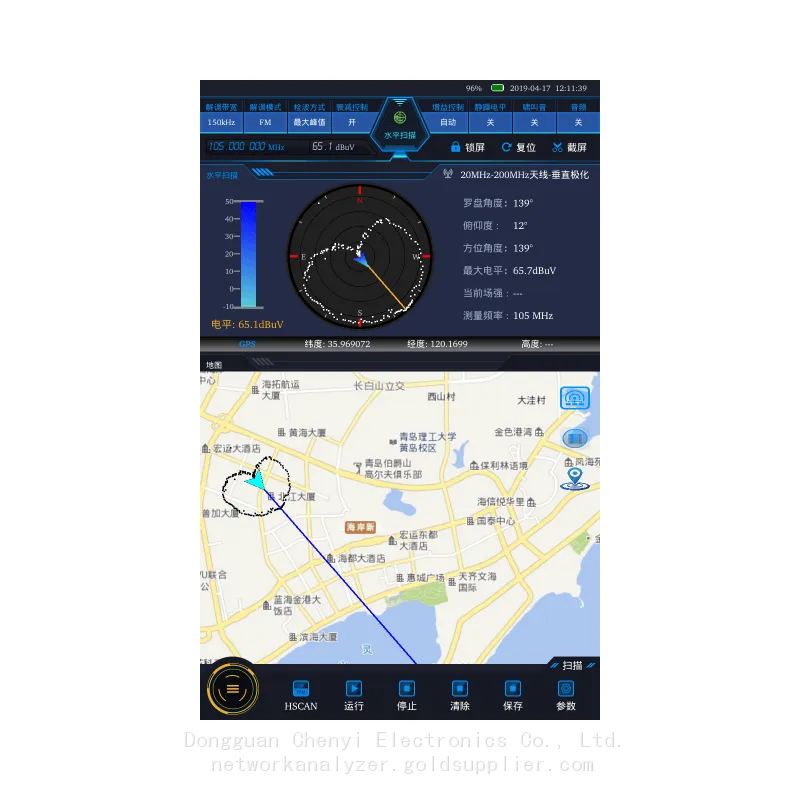

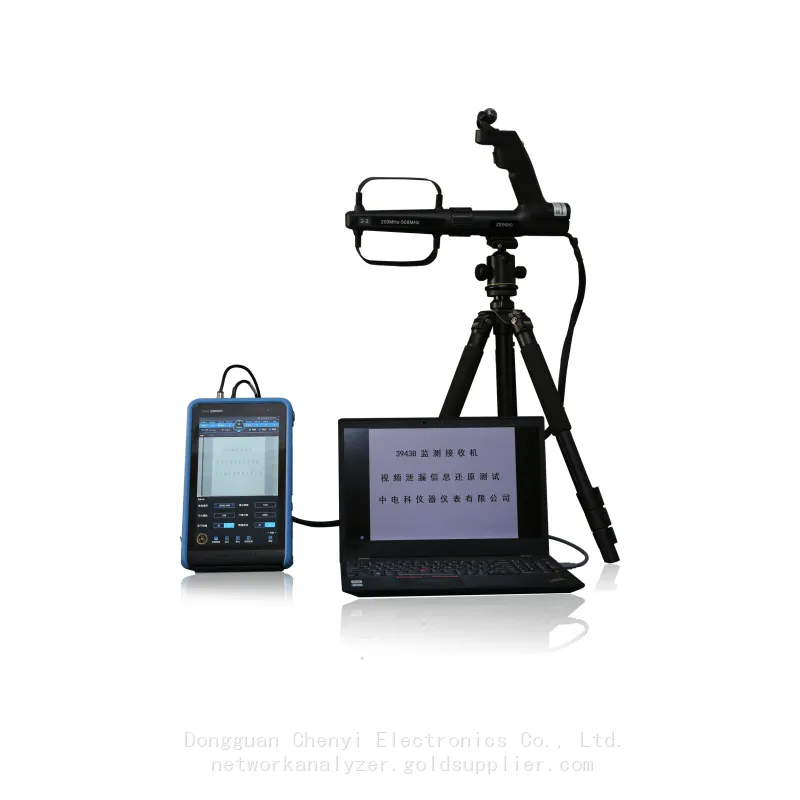

▶Manuelle Richtungsfindung der Strahlungsquelle mit einer Richtantenne

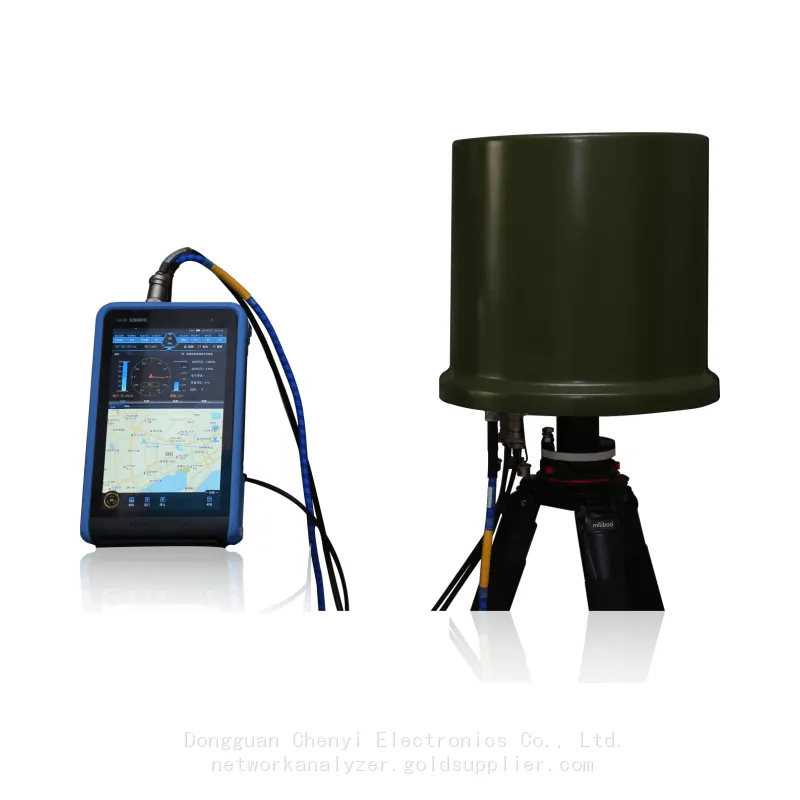

▶Automatische Richtungsfindung der Strahlungsquelle durch eine Multielement-Richtantenne

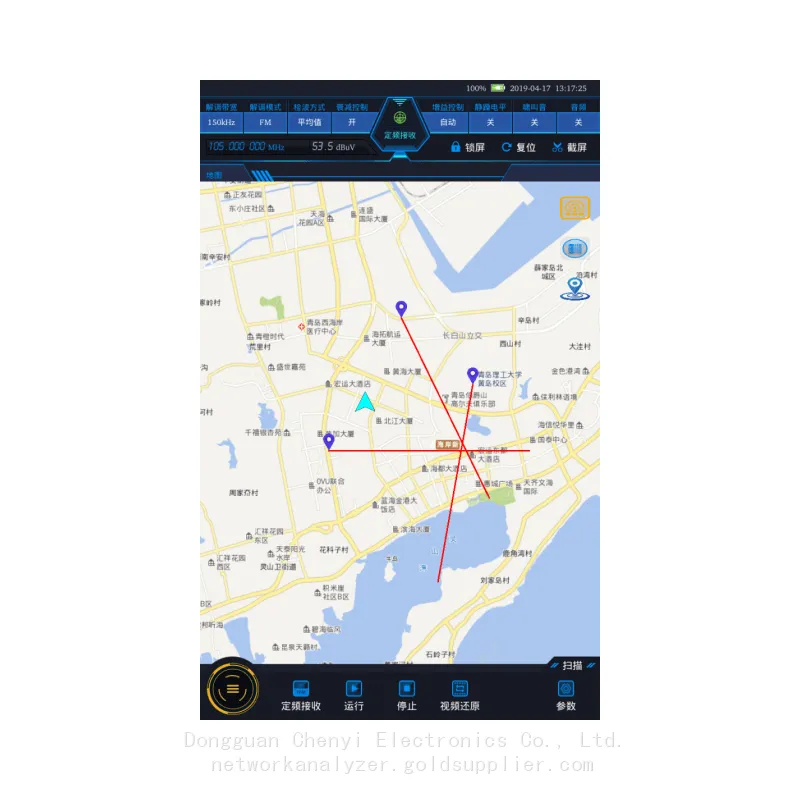

▶Funktion zur Positionsbestimmung der Strahlungsquelle

▶Funktion zur Aufzeichnung von Funksignalen

▶Wiedergabe von Audio- und Spektraldaten

▶Fernsteuerung

Produktübersicht

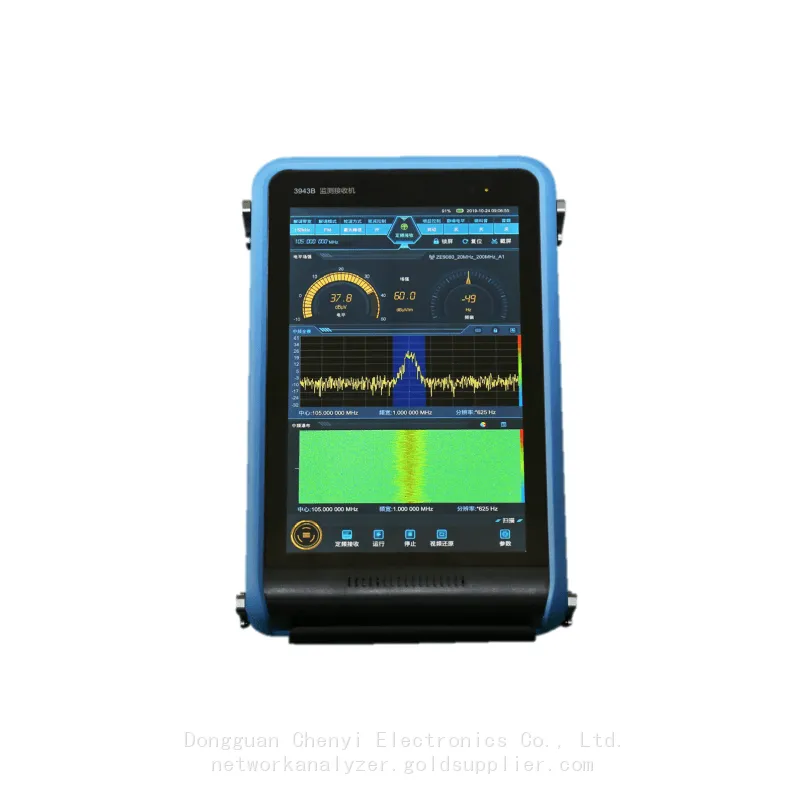

Die Gesamtgröße des Handheld-Monitoringempfängers beträgt 182,5mm×289mm×69mm, das Gewicht des gesamten Geräts ist weniger als 3,5kg, die Arbeitszeit beträgt 3-4h mit Batterie, das Display ist ein 10,1-Zoll-TFT und ein integriertes Touchscreen. Mit mehreren Funktionen wie Funksignal-Suche, -Abfang, -Messung, -Analyse, -Demodulation, -Richtungsfindung, -Positionsbestimmung usw. kann es zur Emissionsüberwachung, Abdeckungsmessung, schnellen Erkennung und Positionsbestimmung von illegalen Emissionsquellen/Störquellen sowie zur Funksekurität bei wichtigen Veranstaltungen, die ITU-Spezifikationen erfüllen, eingesetzt werden. Das gesamte Gerät verfügt über ein vollständiges Touchscreen-Design, und die Software unterstützt den Multi-Touch-Interaktionsmodus. Die Touch-Bedienungserfahrung des Smartphones wird vollständig auf das Monitoringempfängergerät übertragen. Die Benutzer können bequem Operationen wie Vergrößern, Verkleinern der Anzeigetrajektorie, Fensterverschiebung, Parametersetzung usw. durch Touch-Gesten ausführen, wodurch ein benutzerfreundliches UI-Interface so weit wie möglich bereitgestellt wird, damit der Benutzer den Monitoringempfänger genauso bedienen kann wie ein Mobiltelefon oder einen Tablet-Computer.

Merkmale

Ausgezeichnete Empfangsleistung

Weiter Überwachungsfrequenzbereich (9kHz~8GHz) und Peilfrequenzbereich (20MHz~6GHz), um die aktuelle und zukünftige Funkdienstsignalempfangsbedürfnisse zu erfüllen

Bietet eine maximale Analysebandbreite von 20MHz. Selbst ein breites Spektrum kurzer Pulse oder Bursts kann detektiert und analysiert werden.

Das Vollband-Vorauswahl-Design entspricht den Hochfrequenzeigenschaften, d. h. es vermeidet die Überlastung der Ausrüstung, empfängt Signale mit hoher Empfindlichkeit, ergänzt durch eine höhere Signalauflösung und eine überlegene Empfangsleistung.

Mehrkanaliges paralleles Betriebssystem

Drei parallele Verarbeitungskanäle bieten jeweils Spektrummessung, Pegelfeldstärkemessung und Demodulationsfunktionen, was es den Benutzern erleichtert, mehrdomänige Korrelationsanalyseergebnisse von Signalen zu erhalten.

Die Echtzeitspektrumbandbreite des Spektrummesskanals kann von 1 kHz bis 20MHz eingestellt werden, mit 35 Schritten von 0,625Hz bis 2MHz Auflösungsbandbreite. Das Spektrum kann ausgewählt werden, um Mittelwertbildung, Sampling, Maximale Haltefunktion oder Minimale Haltefunktion vor der Ausgabe über die Bildschirm- oder LAN-Schnittstellen durchzuführen.

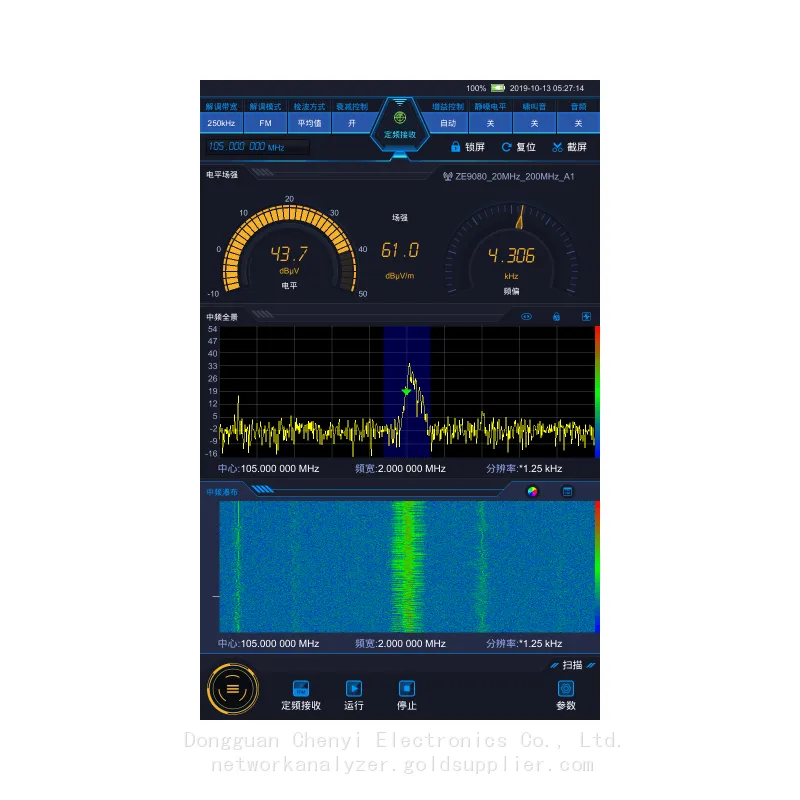

Der Messkanal für die Pegel- und Feldstärke hat 34 Zwischenfrequenz(IF)-Filter. Die IF-Bandbreite liegt zwischen 100 Hz und 20 MHz und kann unabhängig von der Spektrum-Bandbreite ausgewählt werden, was es den Benutzern erleichtert, verschiedene Signale mit optimalem Signalverhältnis zu verarbeiten. Der Pegel/Feldstärke kann über den Bildschirm oder die LAN-Schnittstelle optional abgetastet werden. Es ist möglich, Peak-, Leistung- oder Mittelwertsdetektion vor der Ausgabe durchzuführen.

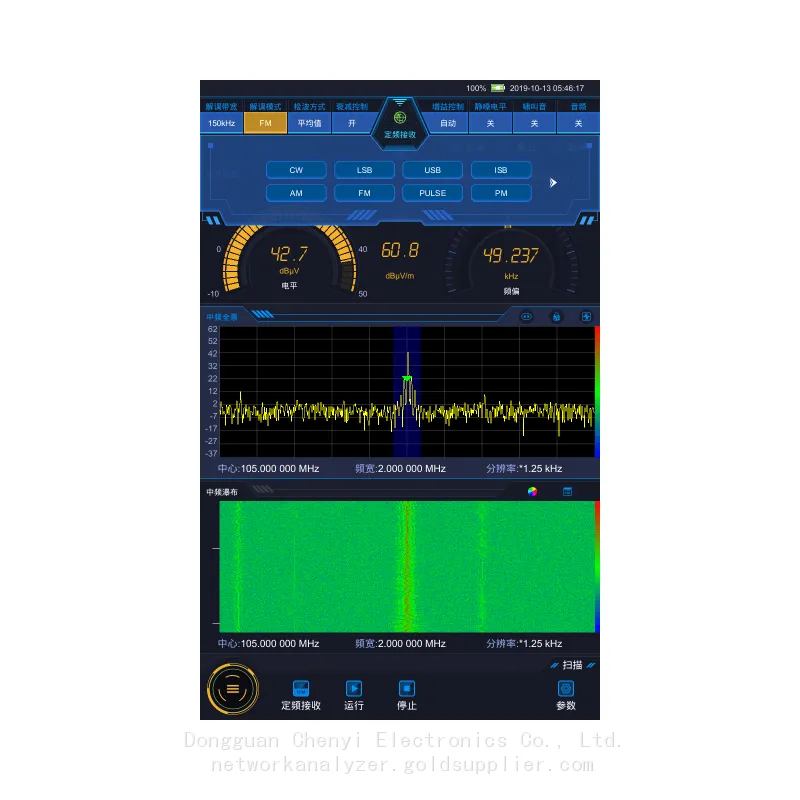

Im Demodulationskanal kann das komplexe Basisbandsignal, das vom Messkanal für die Empfangspegel- und Feldstärke des IF-Filters ausgegeben wird, direkt für die FM/PM-Demodulation verwendet werden. Das durch AGC/MGC angepasste komplexe Basisbandsignal kann direkt über die LAN-Schnittstelle ausgegeben oder für die AM/LSB/USB/ISB/CW/PULSE-Demodulation verwendet werden, und die Demodulationsergebnisdaten können über die LAN-Schnittstelle ausgegeben werden. Die digitalen Audiodemodulationsdaten können über die LAN-Schnittstelle ausgegeben oder in ein analoges Signal umgewandelt werden, um es über Lautsprecher abzuspielen.

Typische Anwendungen

Das 3943B kann in der Funkaufsichtsbehörde eingesetzt werden. Mit den verschiedenen Scanningmethoden des Empfängers kann die tägliche Überwachungsgeschäftsleitung, die von der ITU empfohlen wird, bequem durchgeführt werden.

Die Panoramascanning-Funktion des 3943B kann schnell die Störungen erkennen, die durch illegale Radiostationen, Störquellen, plötzliche Übertragungen usw. verursacht werden, und die Störquelle schnell durch horizontales Scannen oder die DF-Richtungsfindungsfunktion lokalisieren.

Die tatsächliche Abdeckung des Radiodienstes ist ein wichtiger Bestandteil, bevor der Dienst gestartet wird. Der 3943B kann verwendet werden, um einfach den tatsächlichen Straßenversuch des Dienstesignals durchzuführen und die Dienstabdeckung schnell abzuschließen.
