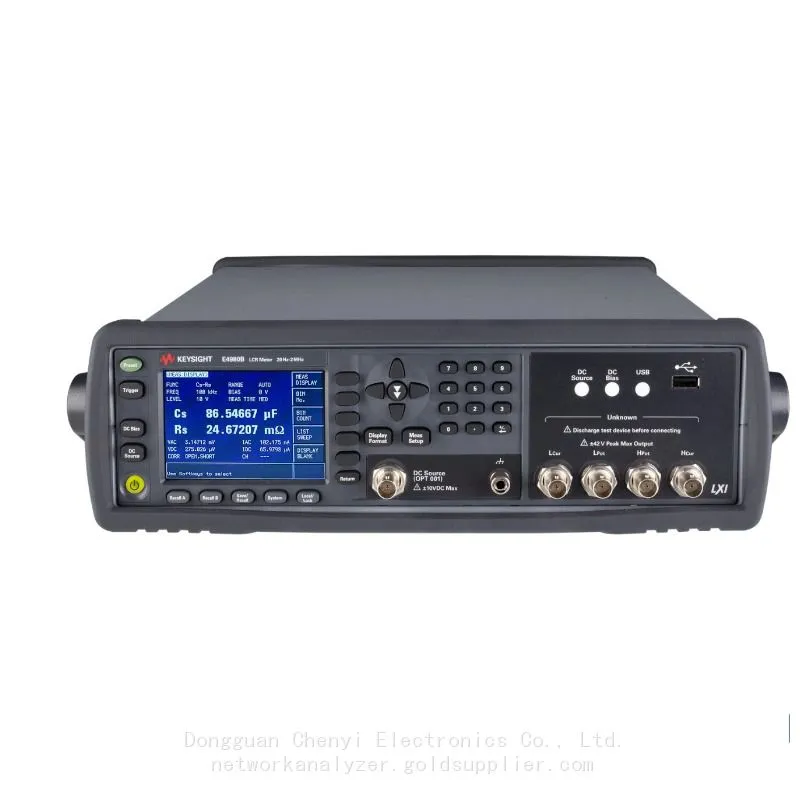

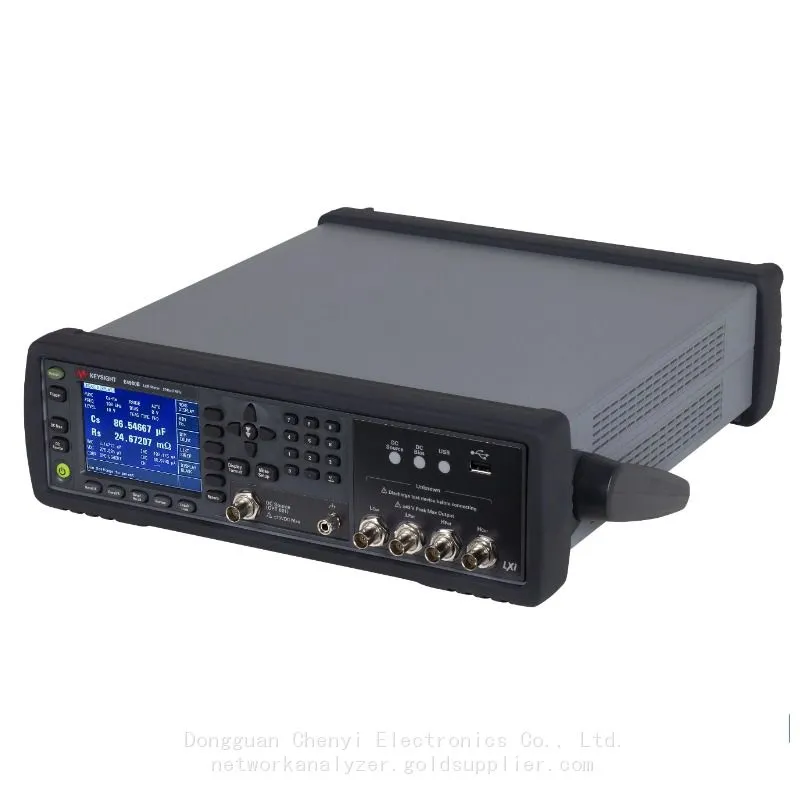

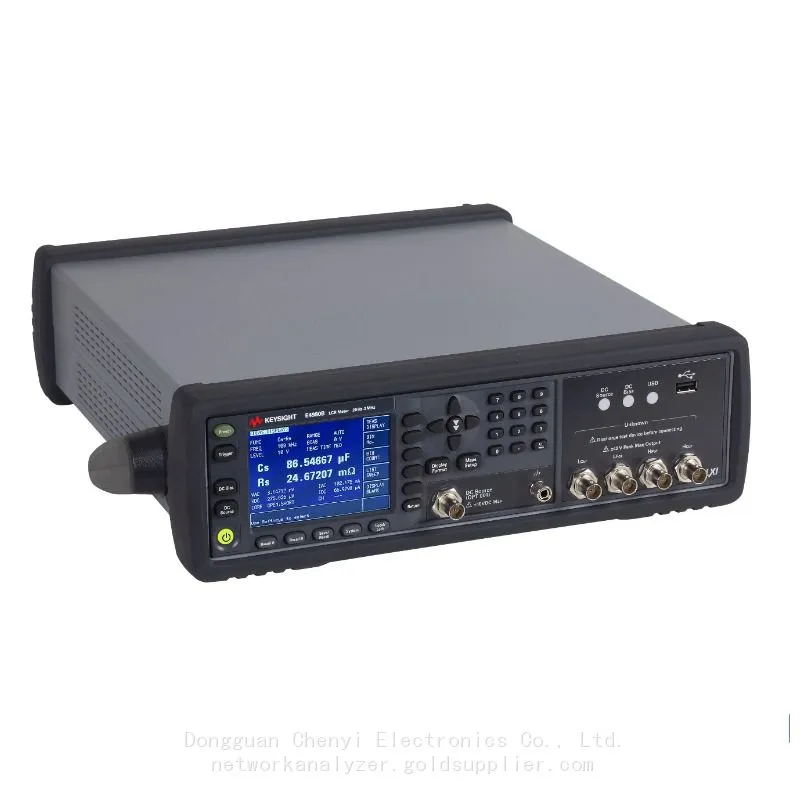

Keysight E4980B und E4980BL Präzisions-LCR-Meter, 20 Hz bis 2 MHz

Keysight E4980B und E4980BL Präzisions-LCR-Meter, 20 Hz bis 2 MHz

E4980B         :  20 Hz bis 2 MHz

E4980BL-102：20 Hz bis 1 MHz

E4980BL-052：20 Hz bis 500 kHz

E4980BL-032：20 Hz bis 300 kHz

E4980B  -001：2 MHz mit 40V-Biasspannungsquelle

Bietet die beste Kombination aus Genauigkeit, Geschwindigkeit und Vielseitigkeit für eine breite Palette von Bauteilmessungen

Hervorhebungen

Frequenz

▶20 Hz bis 2 MHz, mit vierstelliger Auflösung in jedem Bereich

Grundgenauigkeit

▶0,05% Grundgenauigkeit mit genauer Messwiederholbarkeit bei niedriger und hoher Impedanz

DC-Bias

▶DC-Bias-Verbesserung (Keysight Option 001)

Weitere Funktionen

▶20 Vrms Testsignal (Keysight Option 001)

▶Hochgeschwindigkeitsmessungen in 5,6 ms

▶Listensweepmessung mit 201 Punkten

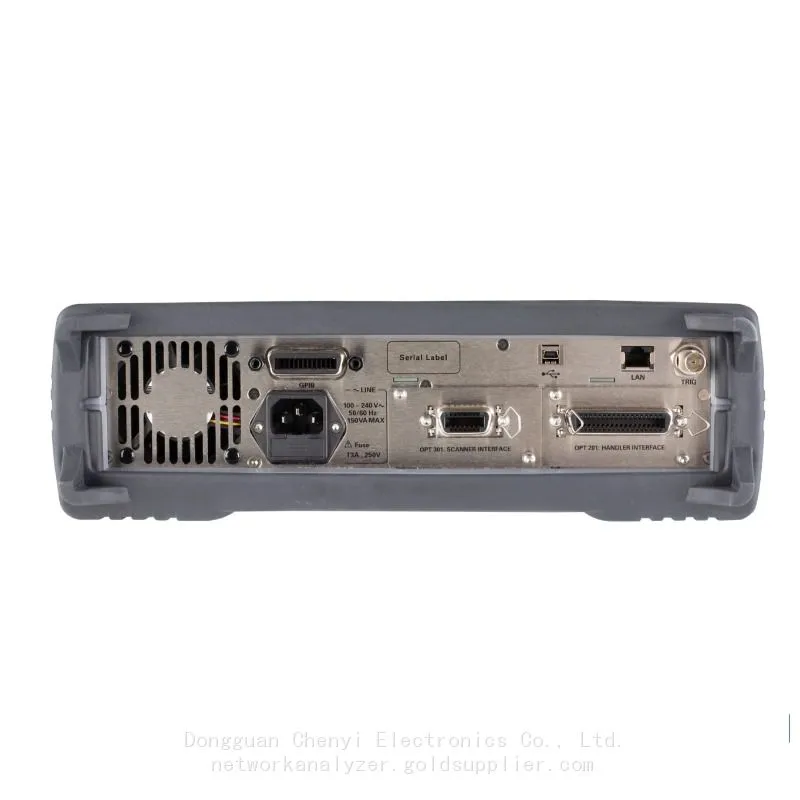

▶Vielseitige PC-Anbindung (LAN, USB und GPIB)

Das Keysight E4980B Präzisions-LCR-Meter kombiniert Genauigkeit, Geschwindigkeit und Vielseitigkeit für eine breite Palette von Bauteilmessungen. Das E4980B ist ein unverzichtbares Werkzeug für die allgemeine Forschung und Entwicklung sowie die Herstellungsprüfung von Bauteilen und Materialien und bietet schnelle Messgeschwindigkeit und Leistung sowohl im niedrigen als auch im hohen Impedanzbereich.

Die vielseitige PC-Konnektivität über LAN, USB und GPIB erhöht die Effizienz bei der Entwicklung und beim Testen. Für Materialmessungen vereinfacht der E4980B in Kombination mit der Keysight N1500A-005/006 Materialmesssuite den Messprozess von der Einrichtung der Messhalterung bis zur Berichterstellung.

Messparameter

▶Cp-D, Cp-Q, Cp-G, Cp-Rp

▶Cs-D, Cs-Q, Cs-Rs

▶Lp-D, Lp-Q, Lp-G, Lp-Rp, Lp-Rdc

▶Ls-D, Ls-Q, Ls-Rs, Ls-Rdc

▶R-X

▶Z-θd, Z-θr

▶G-B

▶Y- θd, Y-θr

▶Vdc-Idc 1

Definitionen

▶Cp      Kapazitätswert, gemessen mit einem parallelen Ersatzschaltbild

▶Cs      Kapazitätswert, gemessen mit einem seriellen Ersatzschaltbild

▶Lp      Induktivitätswert, gemessen mit einem parallelen Ersatzschaltbild

▶Ls        Induktivitätswert, gemessen mit einem seriellen Ersatzschaltbild

▶D        Verlustfaktor

▶Q       Qualitätsfaktor (Kehrwert von D)

▶G       Äquivalenter paralleler Leitwert, gemessen mit dem parallel-äquivalenten Schaltkreismodell

▶Rp     Äquivalenter paralleler Widerstand, gemessen mit dem parallel-äquivalenten Schaltkreismodell

▶Rs      Äquivalenter Serienwiderstand, gemessen mit dem seriell-äquivalenten Schaltkreismodell

▶Rdc   Gleichstromwiderstand

▶R       Widerstand

▶X       Reaktanz

▶Z       Impedanz

▶Y       Admittanz

▶θd     Phasenwinkel der Impedanz/Admittanz (Grad)

▶θr      Phasenwinkel der Impedanz/Admittanz (Bogenmaß)

▶B       Suszeptanz

▶Vdc   Gleichspannung

▶Idc    Gleichstrom

Abweichungsmessfunktion: Die Abweichung vom Referenzwert und der Prozentsatz der Abweichung vom Referenzwert können als Ergebnis ausgegeben werden.

Äquivalenzschaltungen für die Messung: Parallel, Seriell

Impedanzbereich-Auswahl: Auto (Automatikbereichsmodus), Manuell (Fixbereichsmodus)

Trigger-Modus: Interner Trigger (INT), Manueller Trigger (MAN), Externer Trigger (EXT), GPIB-Trigger (BUS)
