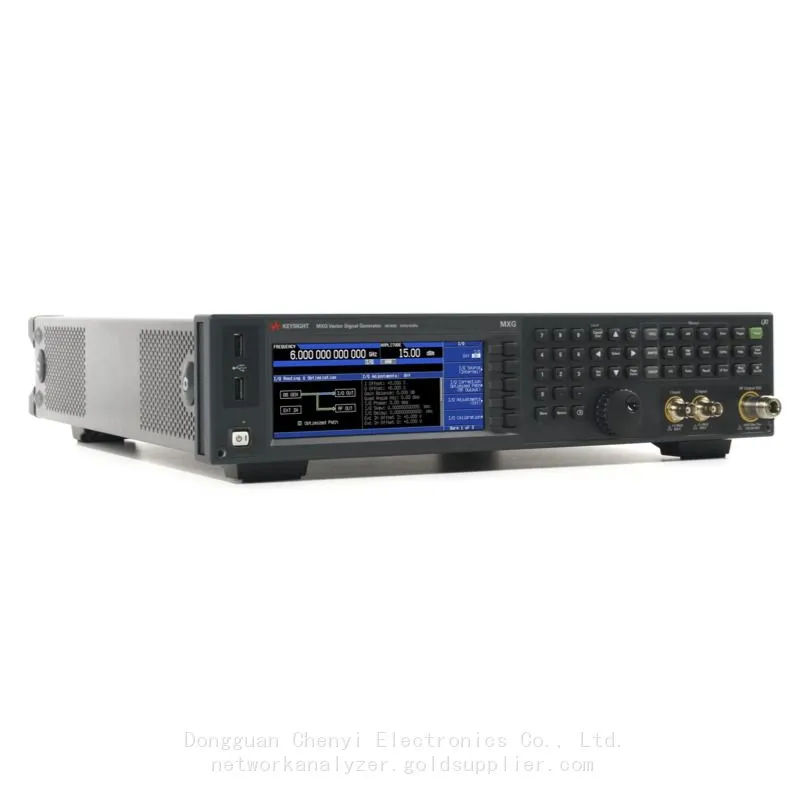

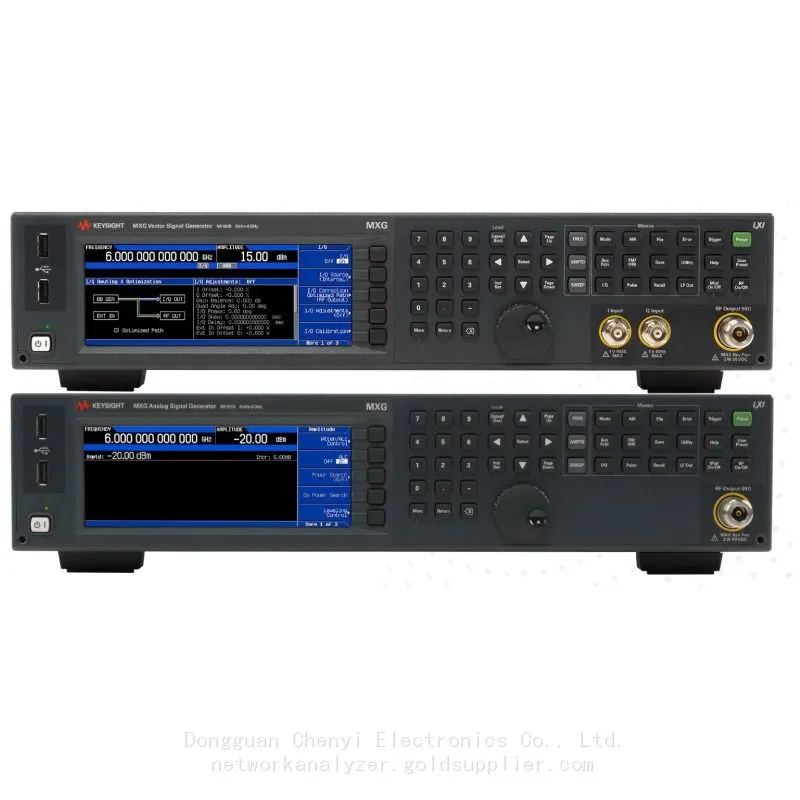

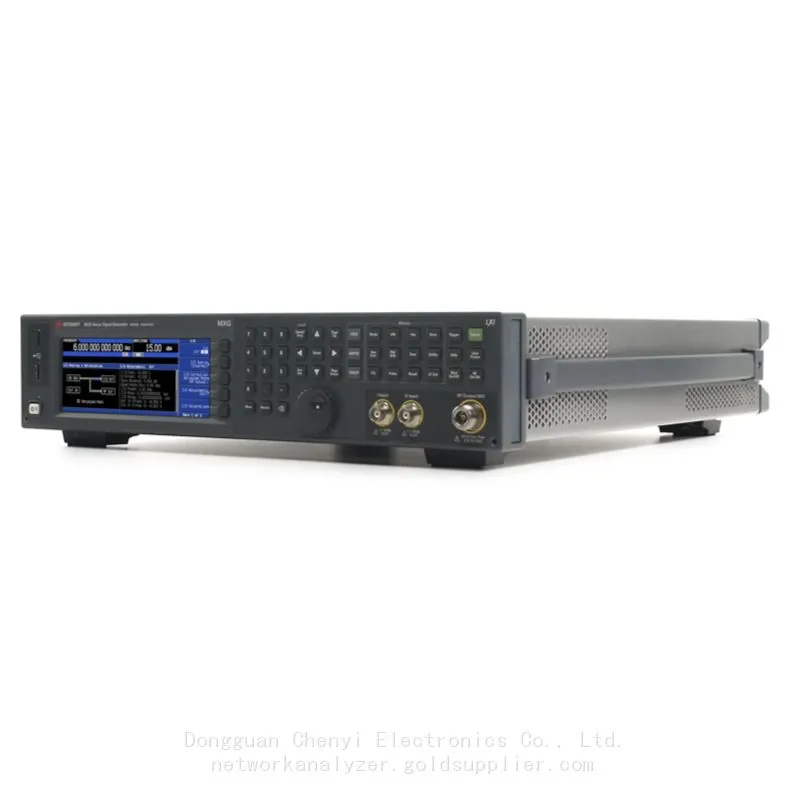

Keysight N5182B MXG X-Serie RF-Vektorsignalgenerator N5182B-Option 506,9 kHz bis 6 GHz

Keysight N5182B MXG X-Series RF Vector Signal Generator N5182B-Option 506，9 kHz bis 6 GHz

N5182B-Option 503：  9 kHz bis 3 GHz

N5182B-Option 506：  9 kHz bis 6 GHz

Die N5182B MXG X-Series RF-Vektor-Hochleistungssignalgeneratoren sind so abgestimmt, dass sie Ihr

„goldener Sender“ in der Forschung und Entwicklung mit einer Frequenzabdeckung von 9 kHz bis 6 GHz sind. Simulieren Sie Echtzeitsignale der realen Welt

mit der Signal Studio-Software.

Highlights

HINWEIS: Dieses Produkt wird eingestellt und durch den N5186A MXG-Vektorsignalgenerator ersetzt.

▶ Bringen Sie Ihre Entwürfe an ihre Grenzen mit herausragender Hardwareleistung, einschließlich unvergleichlichem Phasenrauschen

   und Störcharakteristiken.

▶ Treiben Sie Leistungsverstärker und charakterisieren Sie nichtlineares Verhalten mit branchenführendem benachbarten Kanalleistungsspektrum

   Verhältnis (ACPR) und Ausgangsleistung.

▶Testen Sie Breitbandgeräte mit einer werkseitig abgeglichenen RF-Bandbreite von 160 MHz.

▶Reduzieren Sie die Zeit, die für die Signalerstellung aufgewendet wird, mit der PathWave Signal Generation-Software, einschließlich LTE,

   WLAN und GNSS.

▶Senken Sie die Betriebskosten mit 3-jährigen Kalibrierzyklen und umfassenden Lösungen für die Selbstwartung.

Definitionen und Bedingungen

Die Spezifikationen repräsentieren die garantierte Leistung eines kalibrierten Instruments, das mindestens 2

Stunden innerhalb der Betriebstemperatur von 0 bis 55 °C gelagert wurde, sofern nicht anders angegeben, und nach einer Warmlaufzeit von 45 Minuten.

Die Spezifikationen umfassen die Messunsicherheit. Die in diesem Dokument dargestellten Daten sind Spezifikationen, sofern nicht anders

 angegeben. Typisch (typ) beschreibt zusätzliche Produktleistungsinformationen, die nicht vom Produktgarantievertrag abgedeckt sind.

Es handelt sich um eine Leistung jenseits der Spezifikationen, die 80 Prozent der Geräte mit einem 90-prozentigen Vertrauenslevel bei Raumtemperatur aufweisen

 Temperatur (etwa 25 °C). Typische Leistung umfasst keine Messunsicherheit. Nennwerte (nom)

 geben die erwartete mittlere oder durchschnittliche Leistung an oder ein Attribut, dessen Leistung durch Design bestimmt ist, wie z.B. der 50-Ohm-

Stecker. Diese Daten sind nicht gewährleistet und werden bei Raumtemperatur (etwa 25 °C) gemessen. Gemessene (meas) beschreibt

 ein Attribut, das während der Entwurfsphase zur Kommunikation der erwarteten Leistung gemessen wird, wie z.B. die Amplitudendrift gegenüber

 der Zeit. Diese Daten sind nicht gewährleistet und werden bei Raumtemperatur (etwa 25 °C) gemessen.

Optionen

Frequenzbereich

N5182B-503：   Frequenzbereich, 9 kHz bis 3 GHz

N5182B-506：   Frequenzbereich, 9 kHz bis 6 GHz

Steckerkonfiguration

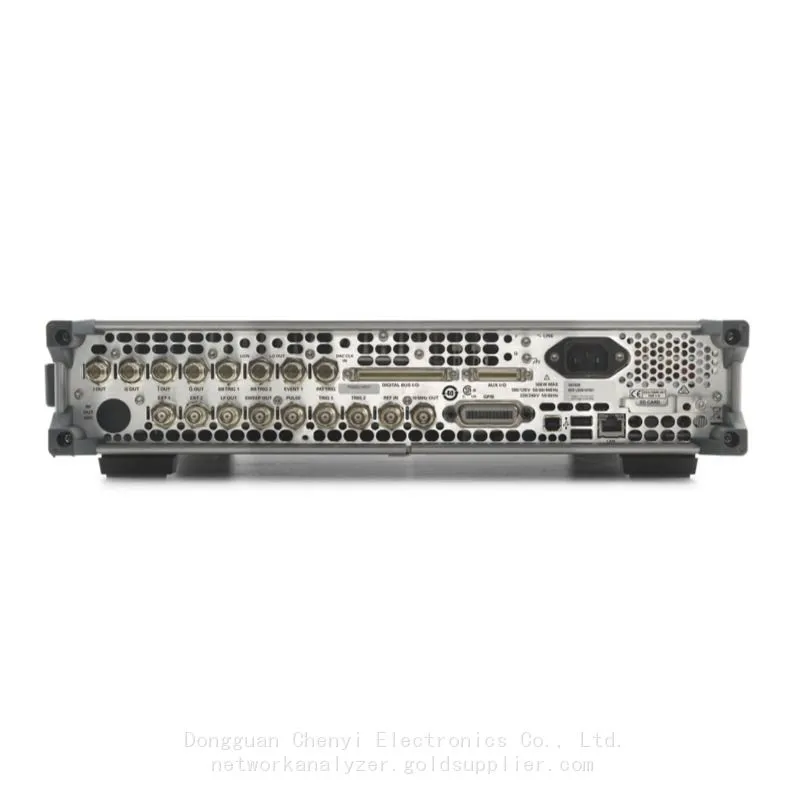

N5182B-1EM：    Alle Stecker auf die Rückseite verlegen

Allgemeine Leistungseigenschaften

N5182B-UNZ：    Schneller Frequenzwechsel

N5182B-UNX：   Niedriger Phasenrauschen

N5182B-UNY：    Verbessertes niedriges Phasenrauschen

N5182B-1EA：    Hohe Ausgangsleistung

N5182B-1EQ：    Niedrige spezifizierte Leistung (weniger als -110 dBm)

N5182B-1ER：    Flexible Referenzeingabe (1-50 MHz)

N5182B-099：    Erweiterte Upgradbarkeit der Lizenzschlüssel

Vektorsystemeigenschaften

N5182B-UNV：   Verbesserter dynamischer Bereich

N5182B-657：    Upgrade des Basisbandgenerators auf 160 MHz RF-Bandbreite

N5182B-656：    ARB-Basisbandgenerator (80 MHz RF-Bandbreite, 32 MSa)

N5182B-1EL：    Differenzielle I/Q-Ausgänge

N5182B-023：    Upgrade des Basisbandgenerator-Speichers von 32 Msa auf 1 Gsa

N5182B-022：    Upgrade des Basisbandgenerator-Speichers von 32 Msa auf 512 Msa

N5182B-660：    Upgrade des Basisbandgenerators mit Echtzeitfähigkeit

Analoge Modulation

N5182B-303：    Multifunktionsgenerator

N5182B-UNT：    AM, FM, Phasenmodulation

N5182B-UNW：   Schmalpulsmodulation

Vektor-Firmware-Anwendungen

N5182B-004：    Digitale Eingangskonnektivität mit dem N5102A

N5182B-003：    Digitale Ausgangskonnektivität mit dem N5102A

Zusätzliche Funktionen

N5182B-006：    Instrumentensicherheit und entfernbarer Speicherkarte

N5182B-009：    Interner Solid-State-Speicher

N5182B-012：    LO-Eingang/Ausgang für Phasenkohärenz

N5182B-FRQ：    Frequenzverlängerer-Konnektivität

N5182B-SD0：    Kein interner nichtflüchtiger Speicher/Solid-State-Laufwerk
