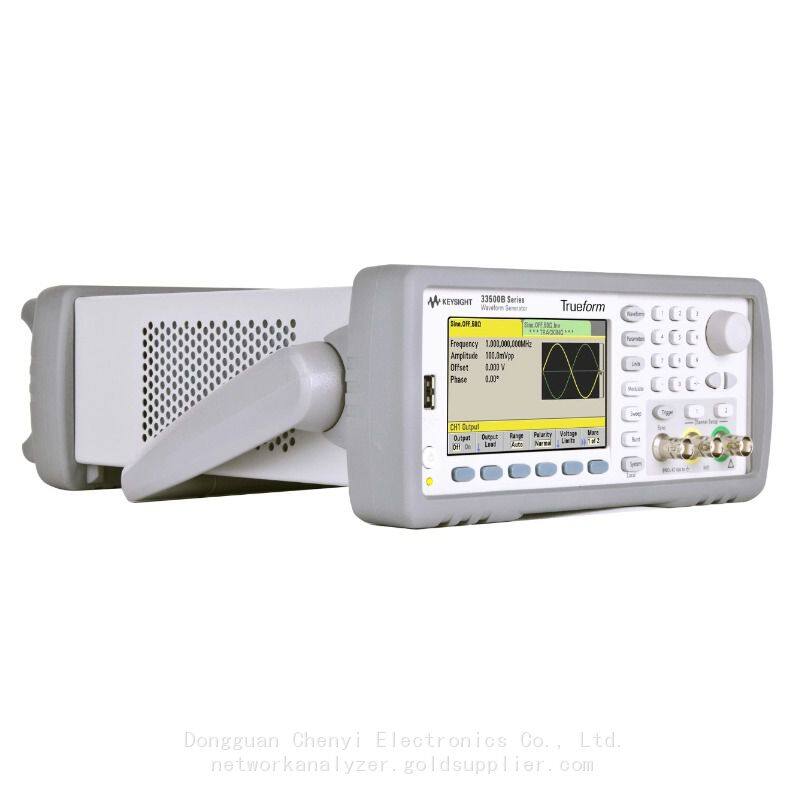

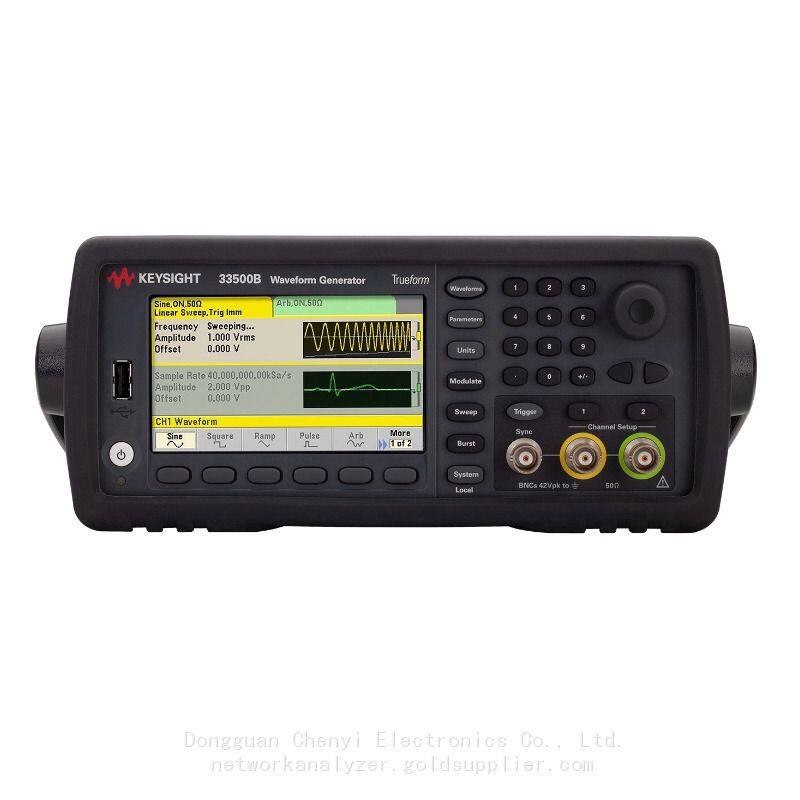

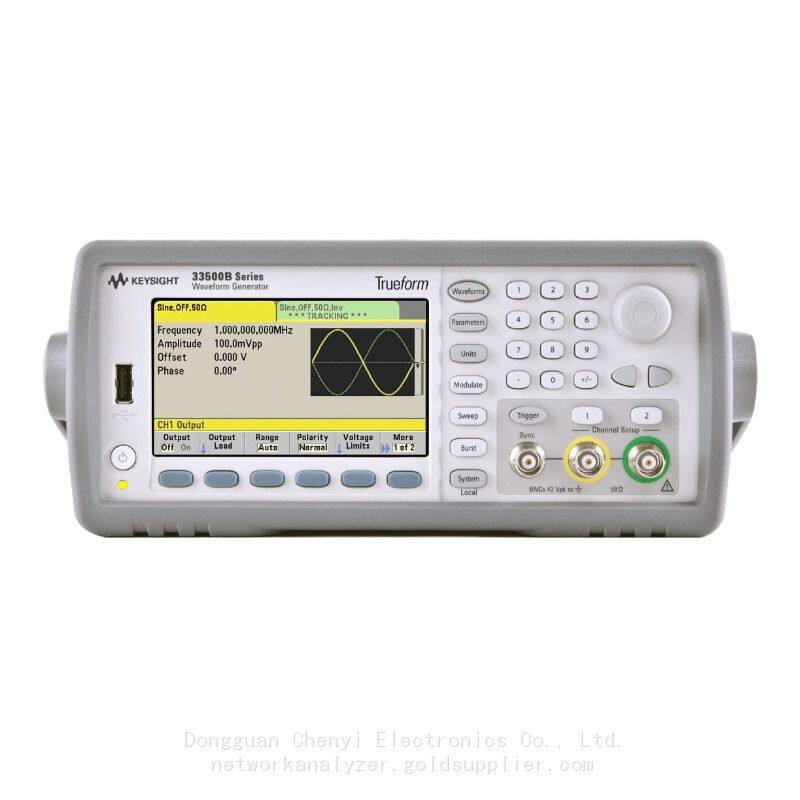

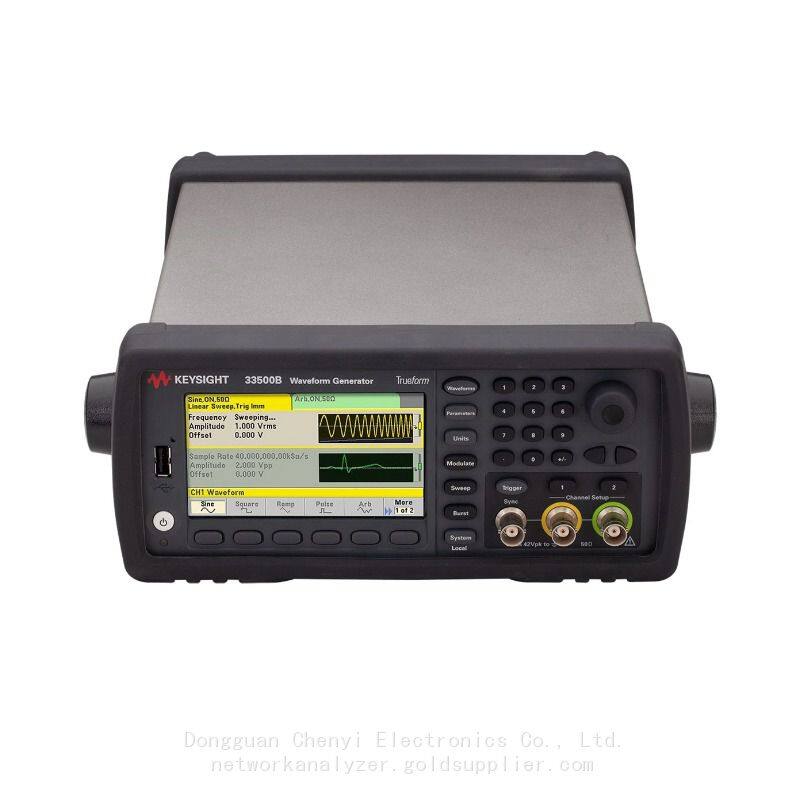

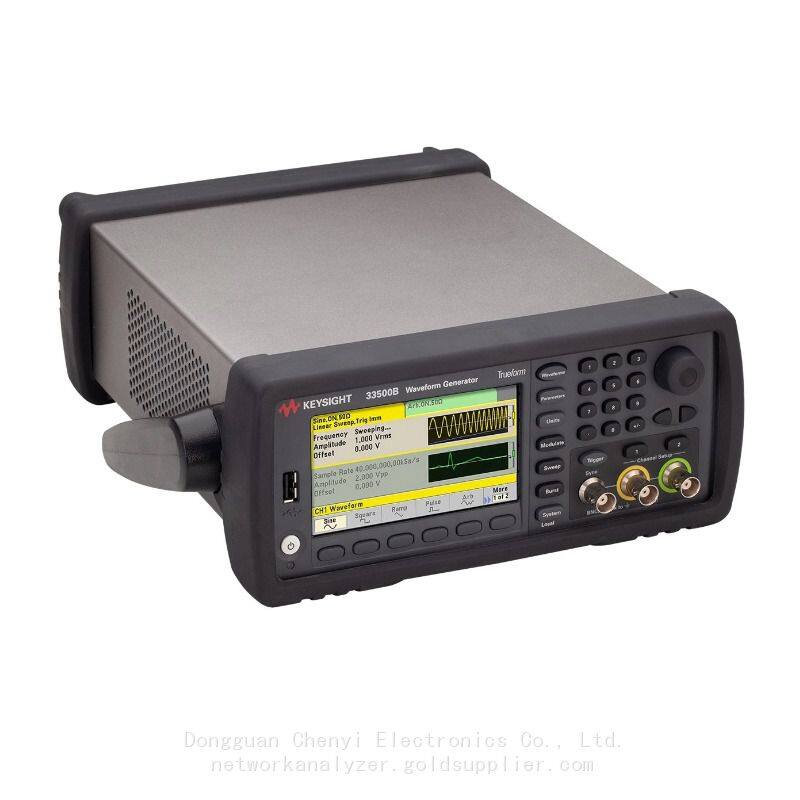

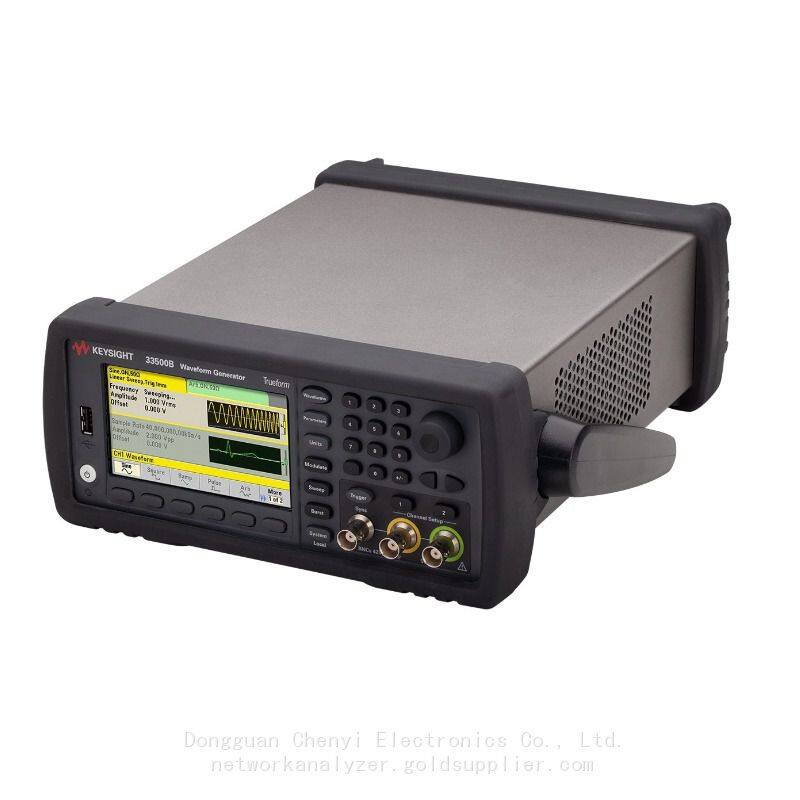

Der 33510B-Wellenformgenerator bietet Keysights exklusive Trueform-Technologie, die

unglaubliche Fähigkeiten für die Erzeugung eines vollständigen Signalbands für Ihre anspruchsvollsten Messungen bietet.

Hervorhebungen

Exklusive Trueform-Technologie

▶Unglaubliche Fähigkeiten für die Erzeugung eines vollständigen Signalbands für Ihre anspruchsvollsten Messungen

▶Sinusschwingungen mit 5-fach geringerer Oberschwingungsverzerrung für reineres Signale

▶Impulse bis 20 MHz mit 10-fach weniger Jitter für präzisere Zeitsteuerung

▶Optionale punktweise beliebige Wellenformfähigkeit mit Sequenzierung für genauere Darstellung

   von benutzerdefinierten Signalen

Instrumentmerkmale

▶160 MSa/s Abtastrate für beliebige Wellenformen mit höherer zeitlicher Auflösung

▶16-Bit-Auflösung mit einer Amplitude von 1 mVpp bis 10 Vpp für eine höhere Amplitudengenauigkeit

▶Mit Arb-Upgrade 1 MSa/Kanal Standard-Wellenform-Speicher, optional 16 MSa/Kanal für Ihre längsten Wellenformen

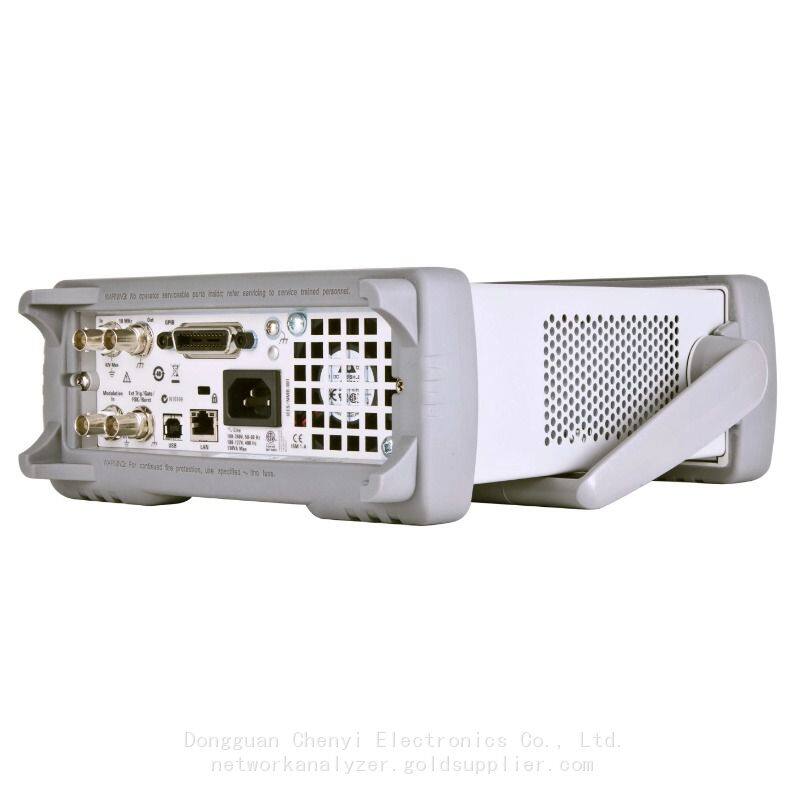

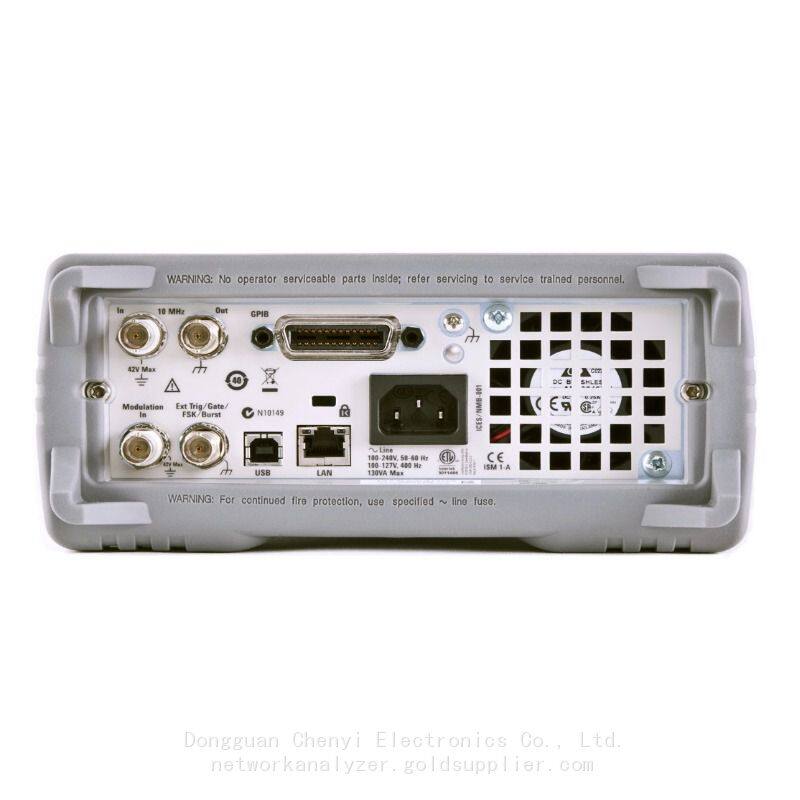

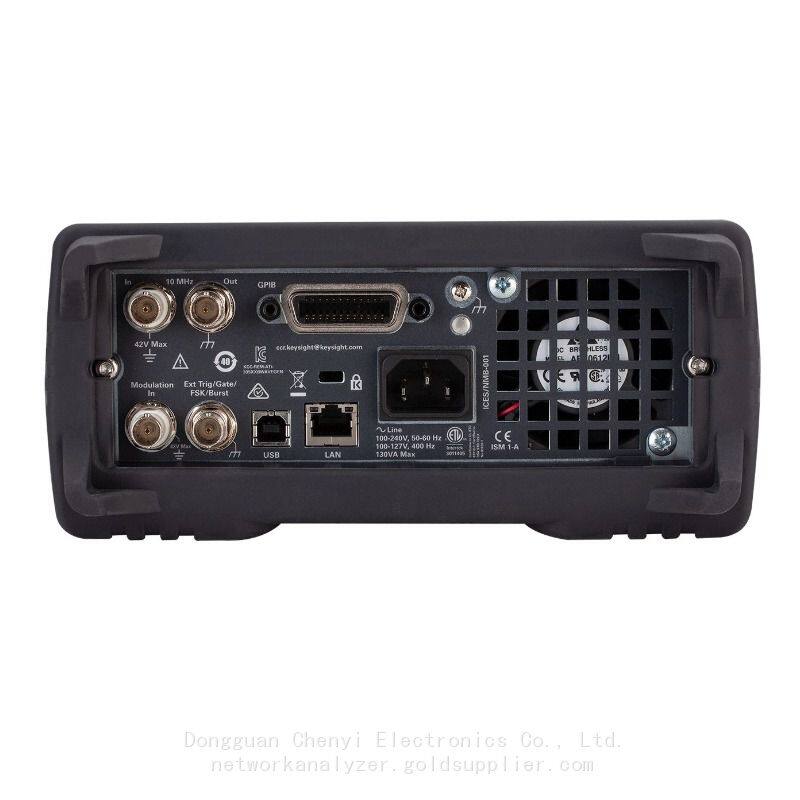

▶USB, LAN (LXI-C), GPIB-Standard für eine schnelle und einfache Verbindung mit einem PC oder einem Netzwerk

Wellenform-Erstellung und -Bearbeitung (mit Arb-Upgrade)

▶Erstellen Sie eine Wellenform von der Frontplatte aus mit dem integrierten Editor

▶Erfassen Sie eine Wellenform von einem Oszilloskop und laden Sie sie auf den Generator herunter

▶Erstellen Sie eine Wellenform in MATLAB, Microsoft® Excel usw. und laden Sie sie auf den Generator herunter

▶Laden Sie die BenchVue Basic-App kostenlos herunter, um Ihre Instrumente zu steuern

Keysight 33500B-Serie Wellenformgeneratoren mit der exklusiven Trueform-Signalgenerierungstechnologie bieten mehr Leistung,

Genauigkeit und Flexibilität als die DDS-Generatoren der vorherigen Generation. Generieren Sie einfach das gesamte Spektrum der Signale, die Sie benötigen, für Ihre

Verlassen Sie sich darauf, dass der Signalgenerator die Signale ausgibt, die Sie erwarten.

Der 33510B kann einfach auf 30 MHz hochgestuft werden, und je nach Ihren Bedürfnissen können beliebige Wellenformfunktionen hinzugefügt werden.

Modulation und integrierte Wellenformen

17 beliebige Wellenformen sind integriert, einschließlich Standardwellenformen wie Sinus, Rechteck, Rampe, PRBS und Gauß'sches

Rauschen. Ebenso Spezialwellenformen: Kardio, Haversinus und Lorentz. Integrierte Modulationen umfassen AM, FM,

PM, FSK und PWM.

Fähigkeit zur Wellenformaddition und -kombination

Fügen Sie nur über einen einzigen Kanal Rauschen zu Ihrem Signal hinzu, um die Grenzwerte und Verzerrungen zu testen. Sie können Dual-Tone-Multi-Frequenz-Signale ohne einen Zwei-Kanal-Generator erzeugen, was bedeutet, dass Sie Ihr Budget für andere

Testbedürfnisse einsparen können. Bei einem Zwei-Kanal-Modell können Sie bis zu vier Signale addieren und kombinieren.

Signalintegrität: Ausgabe der Signale, die Sie erwarten

Wenn Ihr Generator Störsignale oder Harmonische erzeugt, werden Sie Schwierigkeiten haben, zuverlässige Designs zu erstellen.

Um erfolgreich zu sein, müssen Sie mit sauberen, präzisen, rauscharmen Signalen testen. Keysight Trueform-Funktions- / beliebige Wellenformgeneratoren

bieten die höchste Signalqualität, sodass Sie die genauen Wellenformen erzeugen können, die Sie für Ihre anspruchsvollsten

Messungen benötigen. Sie können sicher sein, dass Sie in Ihren Messungen die Eigenschaften Ihres Designs und nicht die

Ihres Wellenformgenerators sehen.

Niedrigste Jitter

Mit einem Jitter von nur 1 ps bieten Trueform-Funktions- / beliebige Wellenformgeneratoren eine außergewöhnliche Kantenstabilität. Sie

können sie sogar als Systemuhr für die Zeitgebung und Auslösung Ihrer anderen Instrumente verwenden. Mit einer besseren Jitterleistung

können Sie die Kanten genauer platzieren, was Ihnen hilft, die Zeitfehler in Ihrem Schaltungsdesign zu reduzieren.

Niedrigste Harmonische Verzerrung

Mit einer Gesamtklirrfaktor von nur 0,03% bieten Trueform - Wellengeneratoren bis zu 5-mal bessere Wiedergabetreue als andere

Generatoren. Reine, störungsfreie Signale bringen keine Rauschen oder Artefakte ein. Sehen Sie die Eigenschaften Ihres Designs, nicht die

 des Wellengenerators, in Ihren Messungen.

Trueform - Arbitrary Waveform Generator: Erzeugung eines vollen Signalspektrums für die anspruchsvollsten Anforderungen

Trueform - Funktions- / Arbitrary - Wellengeneratoren nutzen eine Technologie, die jeden Punkt Ihres Signals exakt

so wiedergibt, wie Sie es entworfen haben. Das bedeutet, um die Robustheit Ihres Designs zu testen, können Sie ein spezifisches Signal mit Rauschen,

Überschwingern, Spitzen und Ausfällen genau dort erzeugen, wo Sie sie benötigen.

Keine Aliasing - Effekte

Definieren Sie jede Wellenformgestalt und jede Wellenformlänge mithilfe der Trueform - Arbitrary - Wellenform - Funktion. Spielen Sie Ihre

Signale wie definiert, mit Ihrer exakten Abtastrate, ohne die Gefahr, kurzzeitige Anomalien zu übersehen, die von entscheidender Bedeutung sind

 Zur Prüfung der Gerätereliabilität.

Standard-Tiefspeicher

Wenn Sie Ihre Konstruktion mit langen, komplexen Wellenformen mit einer Vielzahl von Anomalien testen möchten, müssen Sie sicherstellen

, dass Ihr Wellenformgenerator über genügend Speicher verfügt. Die 33500B- und 33600A-Serie verfügen standardmäßig über 1 M Samples

 bzw. 4 M Samples Tiefspeicher. Typische DDS-Generatoren bieten nur einen Bruchteil dieser Kapazität. Darüber hinaus

sind bis zu 64 MSamples höhere Speicheroptionen verfügbar, um Ihre komplexesten Wellenformen zu verarbeiten.

Impulsgenerator mit schnellen Flankenzeiten

Erzeugen Sie Impulse bis zu 100 MHz mit der Trueform-Funktion / Arbitrary-Wellenformgeneratoren. Die meisten DDS-basierten Generatoren

 bieten bei der Impulserzeugung eine reduzierte Bandbreite. Trueform-Wellenformgeneratoren erzeugen einen höheren Harmonischengehalt,

was schnelle Übergänge ermöglicht. Wie ein spezieller Impulsgenerator können die Flankenzeiten unabhängig auf bis zu 2,9 ns eingestellt werden,

Das ist doppelt so schnell wie ein typischer Funktionsgenerator.

Kanalkopplung mit Basisbandgenerierungsfähigkeit

Die Kanalkopplung vereinfacht den Betrieb eines Zweikanal-Funktionsgenerators. Beide Kanäle können

mit einem einzelnen Parameter für Phase, Amplitude oder Frequenz gesteuert werden, was es einfach macht, Differenz- oder Tracking-Signale zu erzeugen.

Darüber hinaus ist die Erzeugung von IQ-Signalen jetzt mit dem IQ-Basisbandsignal-Player für Trueform-Funktions- / beliebige Wellenformgeneratoren einfacher geworden.

Der IQ-Basisbandsignal-Player konfiguriert und steuert beide Kanäle, als wären es ein einziger Kanal.

Es hält auch die Phase jedes Kanals im nominalen IQ-Bereich. Gehen Sie schnell von der Simulation zur Signalerzeugung, um Ihre RF-Komponente oder Systemdesign zu testen.

Wählen Sie jetzt die benötigten Funktionen aus und upgraden Sie einfach, wenn sich Ihre Anforderungen ändern

Bei den meisten Wellenformgeneratoren bekommen Sie, was Sie bezahlen, wenn Sie Ihr Instrument kaufen. Allerdings gibt es bei den

33500B- und 33600A-Serien Funktions-/Beliebige-Wellenformgeneratoren vier verschiedene Modelle aus denen Sie wählen können

 so können Sie die Funktionen, die Sie jetzt benötigen, kaufen und später einfach upgraden, wenn sich die Anforderungen Ihres Projekts ändern. Ihre

Investition in Prüfequipment ist geschützt. Wenn Sie mehr Speicherplatz für die Erzeugung komplexerer Signale benötigen, können Sie

 die Funktionen später einfach durch Software-Upgrades hinzufügen. Und es gibt keine Preisnachteile, wenn Sie die Funktionen später hinzufügen.
