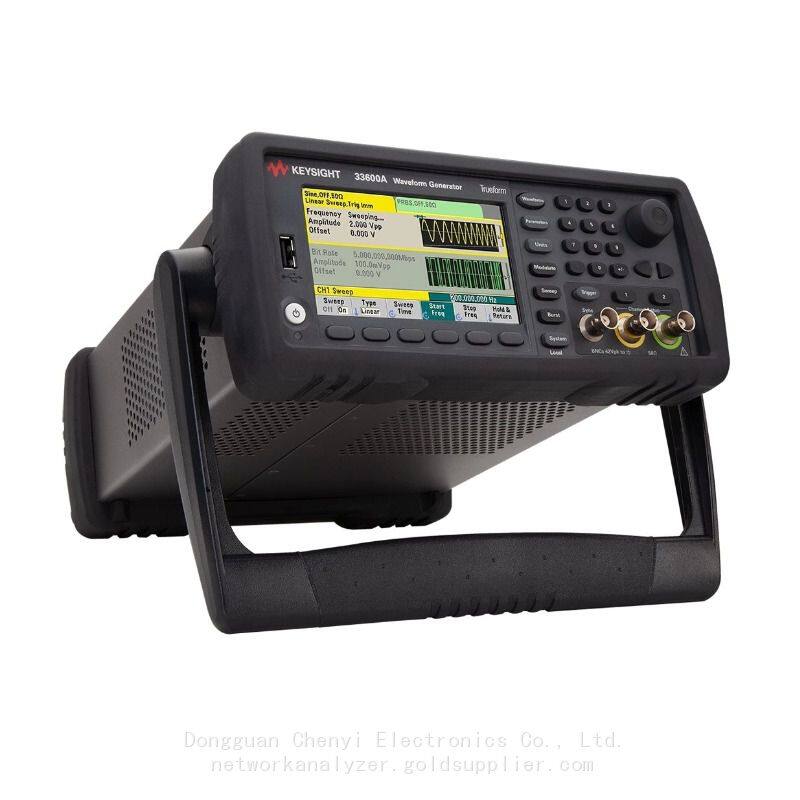

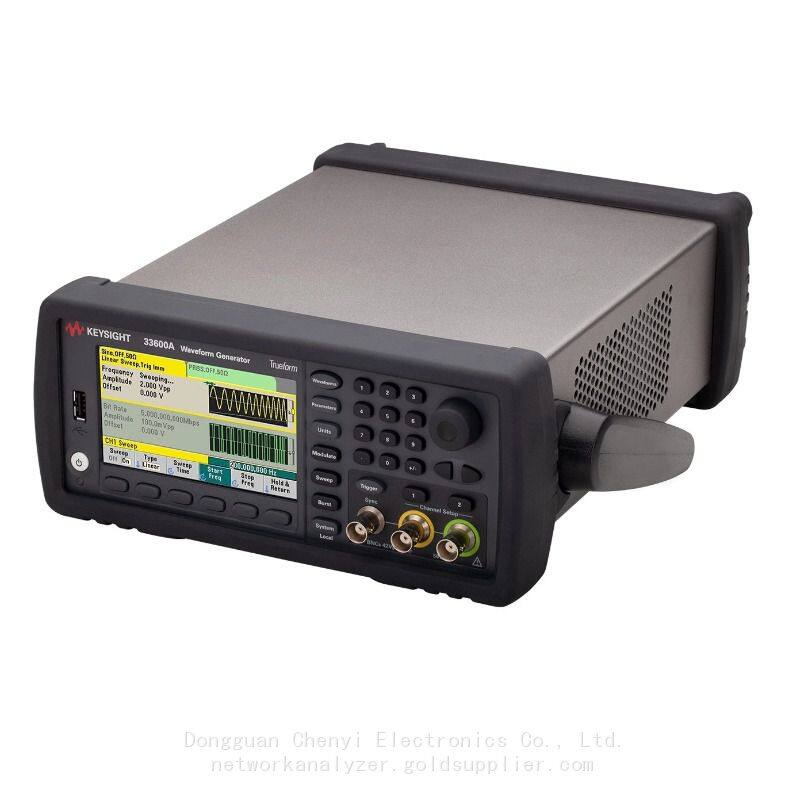

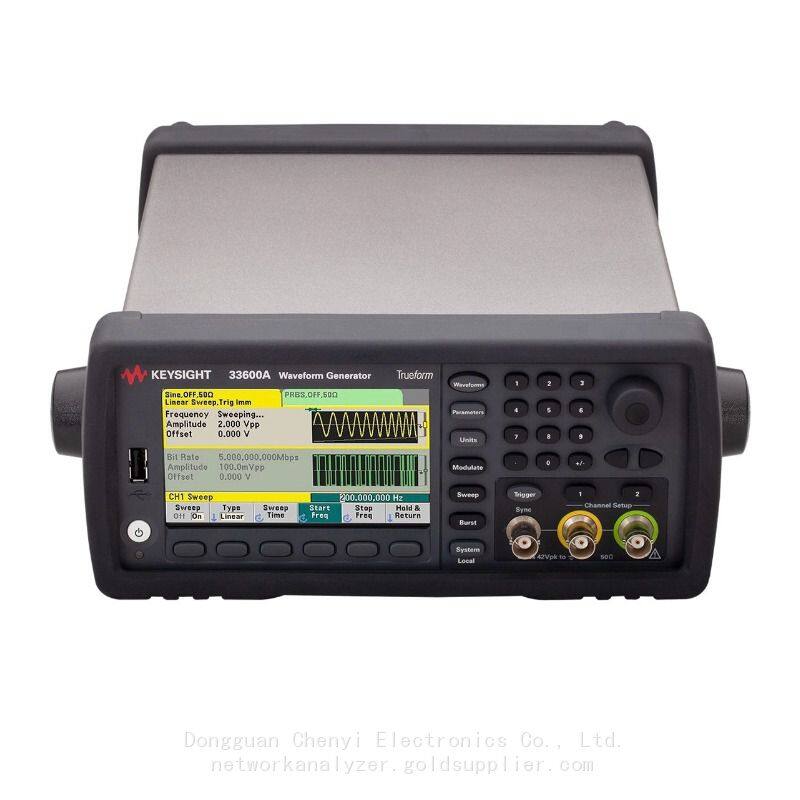

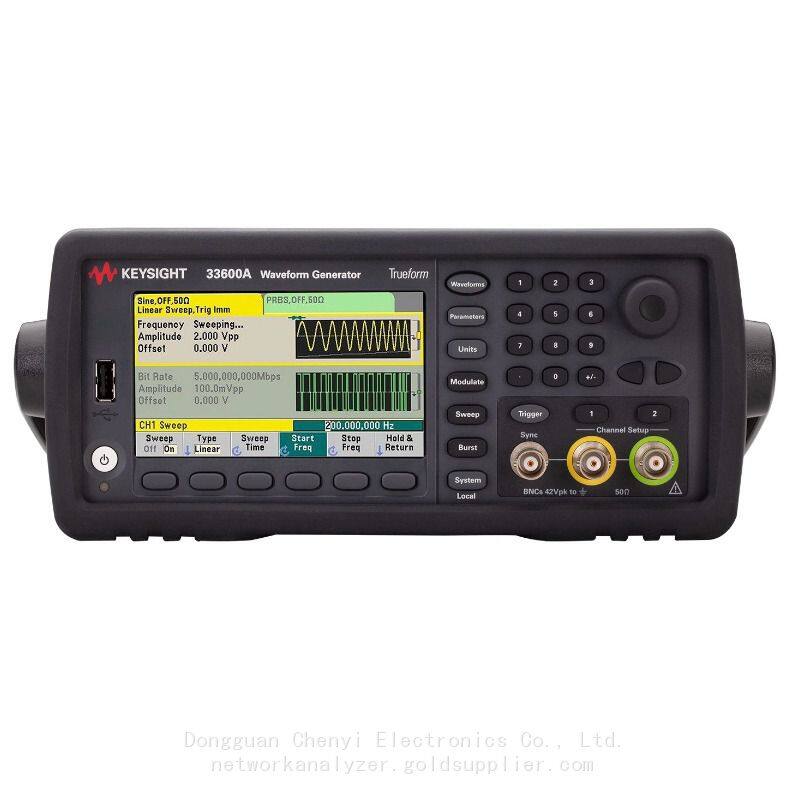

Der 33611A-Wellenformgenerator bietet Keysights exklusive Trueform-Technologie, die unvergleichliche

 Fähigkeiten für die Erzeugung eines breiten Spektrums von Signalen für Ihre anspruchsvollsten Messungen bietet.

Hervorhebungen

Exklusive Trueform-Technologie

▶Unvergleichliche Fähigkeiten für die Erzeugung eines breiten Spektrums von Signalen für Ihre anspruchsvollsten Messungen

▶Sinusschwingungen mit 5-fach geringerer Harmonischer Verzerrung für reineres Signale

▶Impulse bis 80 MHz mit <1 ps Jitter für präzisere Zeitsteuerung

Instrumentmerkmale

▶Abtastrate von 660 MSa/s für höhere Zeitauflösung bei beliebigen Wellenformen

▶14-Bit-Auflösung mit 1 mVpp bis 10 Vpp Amplitude für höhere Amplitudengenauigkeit

▶4 MSa/Kanal Standard-Wellenform-Speicher, optional 64 MSa/Kanal für Ihre längsten Wellenformen

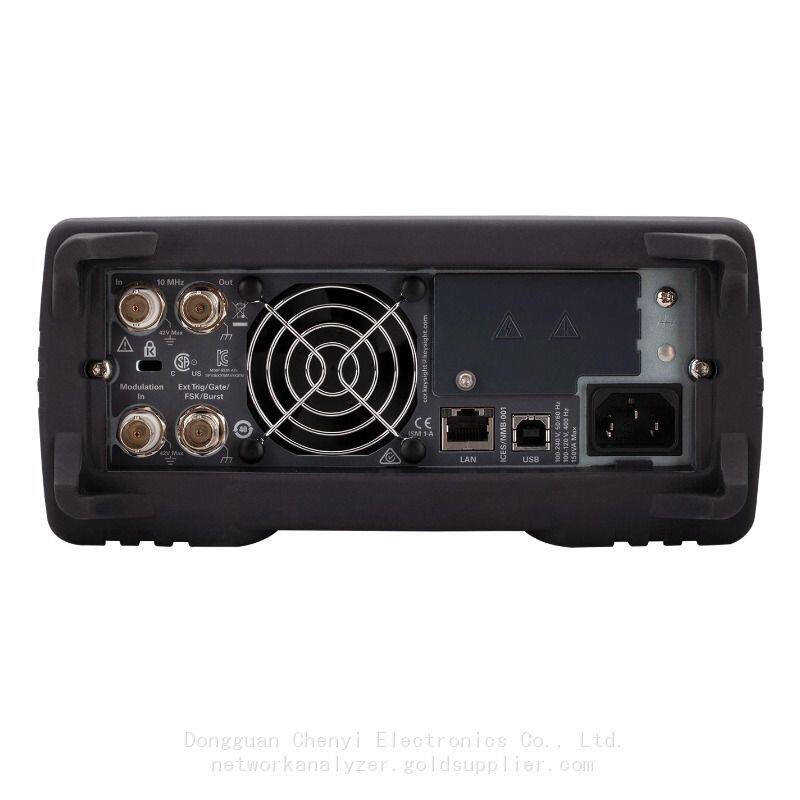

▶USB, LAN (LXI-Core), GPIB optional für eine schnelle und einfache Verbindung mit einem PC oder einem Netzwerk

Erstellung und Bearbeitung von Wellenformen

▶Erstellen Sie eine Wellenform von der Frontplatte aus mit dem integrierten Editor

▶Erfassen Sie eine Wellenform von einem Oszilloskop und laden Sie sie auf den Generator herunter

▶Erstellen Sie eine Wellenform in MATLAB oder Microsoft Excel und laden Sie sie auf den Generator herunter

▶Laden Sie die BenchVue Basic-App kostenlos herunter, um Ihre Instrumente zu steuern

Keysight 33600A Series Wellenformgeneratoren mit der exklusiven Trueform-Signalerzeugungstechnologie bieten

mehr Leistung, Genauigkeit und Flexibilität als die DDS-Generatoren der vorherigen Generation. Generieren Sie einfach den gesamten

Signalbereich, den Sie benötigen, mit der Gewissheit, dass der Signalgenerator die Signale ausgibt, die Sie erwarten.

Der 33611A kann einfach aufgewertet werden, wenn sich Ihre Anforderungen ändern.

Hinweis: 1-Kanal-Generatoren können nicht auf 2-Kanal-Generatoren aktualisiert werden.

Modulation und integrierte Wellenformen

17 beliebige Wellenformen integriert, einschließlich Standardwellenformen wie Sinus, Rechteck, Rampe, PRBS und Gauß

Rauschen. sowie Spezialwellenformen: Kardio, Haversine und Lorentz. Integrierte Modulationen umfassen AM, FM,

PM, FSK und PWM.

Fähigkeit zur Wellenformaddition und -kombination

Fügen Sie nur über einen einzigen Kanal Rauschen zu Ihrem Signal für Grenzwert- und Verzerrungstests hinzu. Sie können Dual-Tone-Multi-Frequenz-Signale ohne einen Zwei-Kanal-Generator erzeugen, was bedeutet, dass Sie Ihr Budget für andere

Testbedürfnisse aufrechterhalten können. Bei einem Zwei-Kanal-Modell können Sie bis zu vier Signale addieren und kombinieren.

Signalintegrität: Ausgabe der erwarteten Signale

Wenn Ihr Generator Störsignale oder Harmonische erzeugt, haben Sie Schwierigkeiten, zuverlässige Designs zu entwickeln.

Um erfolgreich zu sein, müssen Sie mit sauberen, präzisen, rauscharmen Signalen testen. Keysight Trueform-Funktions- / Arbitrary

Wellengeneratoren bieten die höchste Signalqualität, sodass Sie die genauen Wellenformen erzeugen können, die Sie für Ihre

 herausforderndsten Messungen benötigen. Sie können sicher sein, dass Sie in Ihren Messungen die Eigenschaften Ihres Designs und nicht die

des Wellengenerators sehen.

Niedrigste Jitter

Mit einem Jitter von nur 1 ps bieten Trueform-Funktions- / Arbitrary-Wellengeneratoren eine außergewöhnliche Kantenstabilität. Sie

können sie sogar als Systemuhr für die Zeitsteuerung und Auslösung Ihrer anderen Instrumente verwenden. Mit besserer Jitterleistung

können Sie die Kanten genauer platzieren, was Ihnen hilft, die Zeitfehler in Ihrem Schaltungsentwurf zu reduzieren.

Niedrigste Harmonische Verzerrung

Mit einer Gesamt-Harmonischen Verzerrung von nur 0,03% bieten Trueform-Wellengeneratoren bis zu 5-mal bessere Signalqualität als andere

Generatoren. Saubere, störungsfreie Signale bringen keine Rauschen oder Artefakte ein. Sehen Sie die Eigenschaften Ihrer Konstruktion, nicht

die des Wellenformgenerators, in Ihren Messungen.

Trueform-Arbitrary Waveform Generatoren: Erzeugung eines vollen Signalspektrums für die anspruchsvollsten Anforderungen

Trueform-Funktions-/Arbitrary Waveform Generatoren nutzen eine Technologie, die jeden Punkt Ihres Signals exakt

wie Sie es entworfen haben abspielt. Das bedeutet, um die Robustheit Ihrer Konstruktion zu testen, können Sie ein bestimmtes Signal mit Rauschen,

Überschwingern, Spitzen und Ausfällen genau dort erzeugen, wo Sie sie brauchen.

Keine Aliasing-Effekte

Definieren Sie jede Wellenformgestalt und jede Wellenformlänge mithilfe der Trueform-Arbitrary Waveform-Funktion. Spielen Sie Ihre

 Signale wie definiert mit Ihrer exakten Abtastrate ab, ohne die Gefahr, kurzzeitige Anomalien zu verpassen, die

für das Testen der Gerätereliabilität von entscheidender Bedeutung sind.

Standard-Tiefspeicher

Wenn Sie Ihre Konstruktion mit langen, komplexen Wellenformen mit einer Vielzahl von Anomalien testen möchten, müssen Sie sicherstellen

, dass Ihr Wellenformgenerator genügend Speicher hat. Die 33500B- und 33600A-Serie verfügen standardmäßig über 1 M Samples

bzw. 4 M Samples tiefen Speicher. Typische DDS-Generatoren bieten nur einen Bruchteil dieser Kapazität. Darüber hinaus

sind höhere Speicheroptionen bis zu 64 MSamples verfügbar, um Ihre komplexesten Wellenformen zu verarbeiten.

Impulsgenerator mit schnellen Flankenzeiten

Erzeugen Sie Impulse bis zu 100 MHz mit der Trueform-Funktion / beliebigen Wellenformgeneratoren. Die meisten DDS-basierten Generatoren

 bieten bei der Erzeugung von Impulsen eine reduzierte Bandbreite. Trueform-Wellenformgeneratoren erzeugen einen höheren Harmonischengehalt,

was schnelle Übergänge ermöglicht. Wie ein spezieller Impulsgenerator können die Flankenzeiten unabhängig auf bis zu 2,9 ns eingestellt werden,

was doppelt so schnell ist wie bei einem typischen Funktionsgenerator.

Kanalkopplung mit Basisband-Generierungsfähigkeit

Die Kanalkopplung vereinfacht den Betrieb eines Zweikanal-Funktionsgenerators. Beide Kanäle können

mit einem einzigen Parameter für Phase, Amplitude oder Frequenz gesteuert werden, was es einfach macht, differentielle oder nachverfolgende

Signale zu erzeugen. Darüber hinaus wurde die Erzeugung von IQ-Signalen jetzt mit dem IQ-Basisbandsignal-Player für

Trueform-Funktions-/Beliebige-Wellenform-Generatoren einfacher gemacht.

Der IQ-Basisbandsignal-Player konfiguriert und steuert beide Kanäle, als wären sie ein einziger Kanal.

Es hält auch die Phase jedes Kanals im nominalen IQ-Bereich. Gehen Sie schnell von der Simulation zur Signalgenerierung, um

Ihre HF-Komponente oder Systemdesign zu testen.

Wählen Sie jetzt die benötigten Fähigkeiten aus und upgraden Sie einfach, wenn sich Ihre Bedürfnisse ändern

Bei den meisten Wellenformgeneratoren bekommen Sie, was Sie bezahlen, wenn Sie Ihr Instrument kaufen. Allerdings, mit dem

33500B und 33600A Serien Funktions-/Arbitrary-Wellenformgeneratoren. Es gibt vier verschiedene Modelle auszuwählen

so können Sie die benötigte Funktionalität jetzt kaufen und später einfach upgraden, wenn sich die Anforderungen Ihres Projekts ändern.

 Ihre Investition in Testausrüstung ist geschützt. Wenn Sie ein tieferes Speichermodul für die Erzeugung komplexerer Signale benötigen,

können Sie diese Funktionalität später einfach über Software-Upgrades hinzufügen. Und es gibt keine Preisnachteile, wenn Sie die Funktionalität später hinzufügen.
