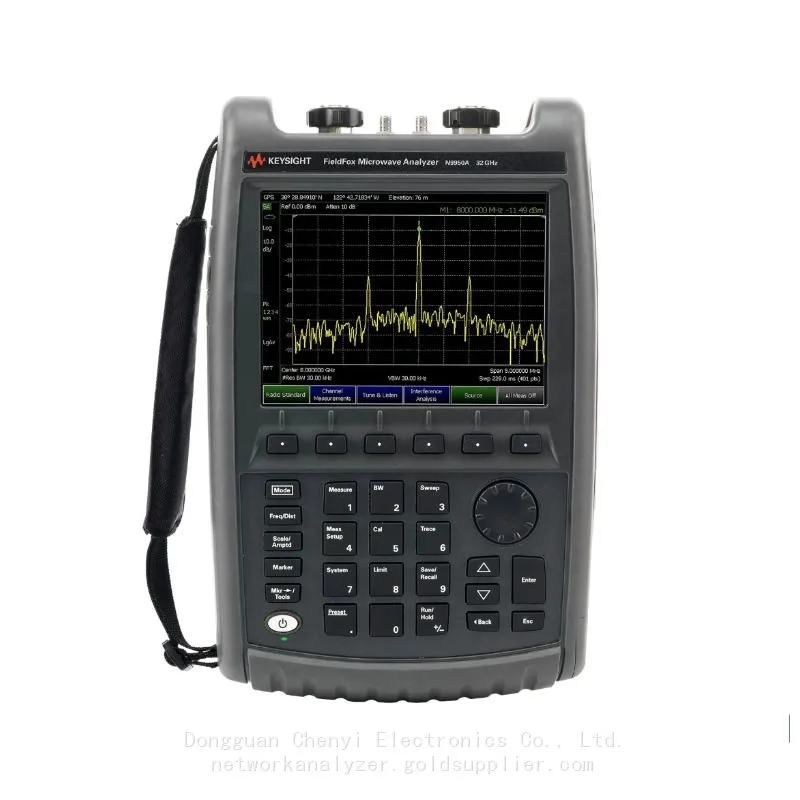

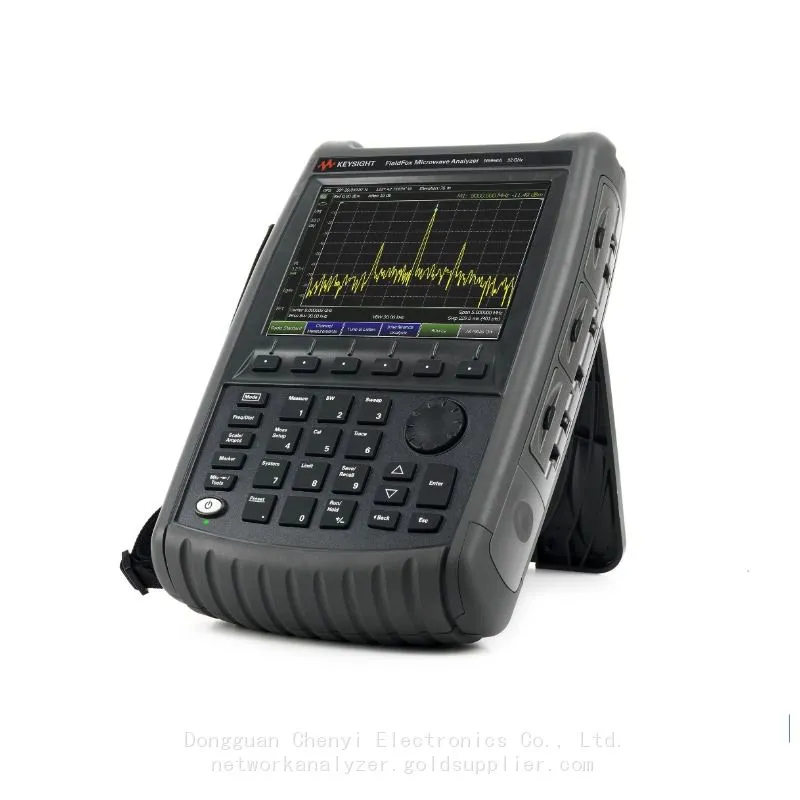

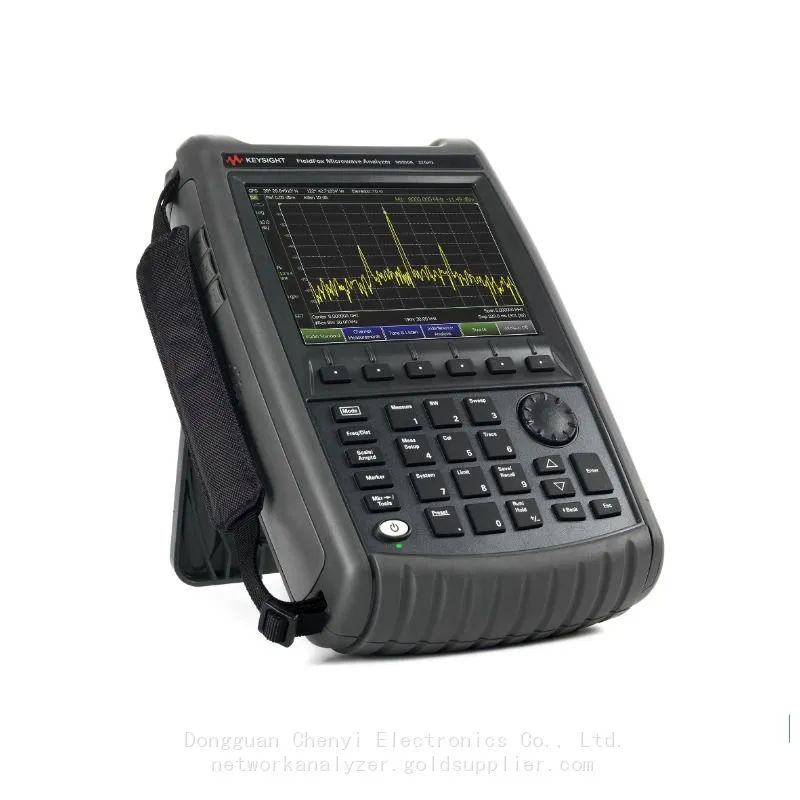

Keysight N9950A FieldFox Handheld Microwave Analyzer, 300 kHz bis 32 GHz

Keysight N9950A FieldFox Handheld Microwave Analyzer, 300 kHz bis 32 GHz

FieldFox Handheld Microwave Analyzer N9950A ：300 kHz bis 32 GHz

FieldFox Handheld Microwave Analyzer N9951A ：300 kHz bis 44 GHz

FieldFox Handheld Microwave Analyzer N9952A ：300 kHz bis 50 GHz

Ein leichtes, langlebiges Kabel- und Antennenanalysator, Spektrumanalysator, Netzwerkanalysator und mehr

Hervorhebungen

Opfern Sie nie Leistung oder Tragbarkeit

Keysights tragbare FieldFox-Analysatoren sind so ausgestattet, dass sie Ihre schwierigsten Arbeitsumgebungen während der routinemäßigen Wartung, der tiefgehenden Fehlersuche und alles dazwischen bewältigen können. Wählen Sie die Keysight FieldFox-Konfiguration, die Ihren Bedürfnissen am besten entspricht.

▶ Das Standardmodell umfasst einen Kabel- und Antennenanalysator.

▶ Erweitern Sie die Funktionen mit optionaler VNA, Spektrumanalysator, eingebautem Leistungsmesser, Vektorvoltmeter und mehr.

▶ Sparen Sie Zeit, indem Sie DTF und TDR in einem einzigen Sweep messen.

▶ Messen Sie alle vier S-Parameter gleichzeitig.

▶ Führen Sie genaue Spektrumanalysemessungen (± 0,5 dB) ohne Warmlaufzeit durch.

▶ Verwenden Sie den leichtesten All-in-One-Analysator der Branche mit nur 3,2 kg (7,1 lb).

  Was enthalten ist:

▶ AC/DC-Netzteil

▶ Lokales Netzteilkabel

▶ Wiederaufladbare Li-Ionen-Batterie

▶ Weicher Transportkoffer mit Rucksack und Schulterriemen

▶ Schnellreferenzhandbuch

N9950A FieldFox Handheld Software

Machen Sie Ihren FieldFox Handheld-Analysator mit praktischen Software-Upgrades leistungsfähiger – entwickelt, um

präzise Messungen vor Ort zu liefern.

▶ Tragen Sie ein tragbares Instrument, das routinemäßige Wartung und tiefergehende Fehlersuche durchführt

▶ Konfigurieren Sie es als VNA, Spektrumanalysator, integrierten Leistungsmesser, Vektorvoltmeter und vieles mehr

▶ Bestellen Sie die Software voreingestellt oder aktualisieren Sie ein vorhandenes Instrument

Datenblätter

Spezifikation (Spec)

Die Spezifikationen umfassen Sicherheitsabstände, um die erwartete statistische Leistungsverteilung, Messunsicherheiten und Änderungen der Leistung aufgrund von Umweltbedingungen zu berücksichtigen.

Spezifikationen sind die garantierte Leistung. FieldFox muss sich innerhalb seines Kalibrierzyklus befinden. Für die auf den Seiten 25 bis 50 aufgeführten Spezifikationen des Spektrumanalysators ist keine Warmlaufzeit erforderlich.

Typisch

Beschreibt zusätzliche Produktleistungsinformationen, die nicht durch die Produktgarantie abgedeckt sind. Es handelt sich um eine Leistung jenseits der Spezifikationen, die 80 % der Geräte mit einem 90 %-Konfidenzniveau im Temperaturbereich von 23 ± 5 °C aufweisen, sofern nicht anders angegeben. Die typische Leistung umfasst keine Messunsicherheit. FieldFox muss sich innerhalb seines Kalibrierzyklus befinden.

Nominal

Ein allgemeiner, beschreibender Begriff oder Entwurfsparameter. Es wird nicht getestet und ist nicht durch die Produktgarantie abgedeckt.

FieldFox muss sich innerhalb seines Kalibrierzyklus befinden.

Testport-Ausgangsspezifikationen

Hohe Leistung bei N991xA und N992xA bezieht sich auf die Zieldausgangsleistung des Analysators, wenn die Leistungseinstellung auf Hoch eingestellt ist. Beispielsweise, wenn Sie einen Frequenzsweep von 3 bis 6,5 GHz haben, wird der Analysator über das gesamte Band eine Leistung von -1 dBm erreichen.

Niedrige Leistungsebene für N991xA- und N992xA-Analysatoren ist eine konstante -45 dBm über das gesamte Frequenzband und ist die Ausgabe des Analysators, wenn die Leistungseinstellung auf Niedrig eingestellt ist.

Hohe Leistung bei N995xA bezieht sich auf die Zieldausgangsleistung des Analysators, wenn die Leistungseinstellung auf Hoch eingestellt ist. Beispielsweise, wenn Sie einen Frequenzsweep von 39 bis 46 GHz haben, wird der Analysator über das gesamte Band eine Leistung von -2 dBm erreichen.

Niedrige Leistungsebene für N995xA-Analysatoren ist die niedrigste einstellbare Leistungsebene und ist die Ausgabe des Analysators

Wenn die Leistungseinstellung auf "Niedrig" festgelegt ist.

Die maximal abgeglichene Leistung im N995xA bezieht sich auf die maximale abgeglichene (geglättete) Leistung, die im

festgelegten Frequenzbereich erreicht werden kann. Beispielsweise, wenn Sie einen Frequenzsweep von 32 bis 44 GHz durchführen und den

Analysator so einrichten, dass er alle vier S-Parameter misst und dabei sowohl Port 1 als auch Port 2 benötigt, ist die maximale Leistung, auf die der Analysator eingestellt werden kann,

-6 dBm.
