Signal Hound SM200B Analizador de espectro en tiempo real de 100 kHz a 20 GHz, receptores de monitoreo

Signal Hound SM200B Analizador de espectro en tiempo real de 100 kHz a 20 GHz y receptores de monitoreo

El SM200B es un analizador de espectro de 20 GHz de alto rendimiento y un receptor de monitoreo con un rango dinámico de 110 dB y velocidades de barrido de 1THz/seg. El SM200B ofrece una captura I/Q calibrada con un ancho de banda instantáneo (IBW) de 160 MHz, disponible a través de la transferencia en bloque de un búfer I/Q de 2 segundos a través de USB 3.0 al PC.

El SM200B viene con un certificado de calibración firmado y un paquete impreso de datos de calibración.

Detalles del producto

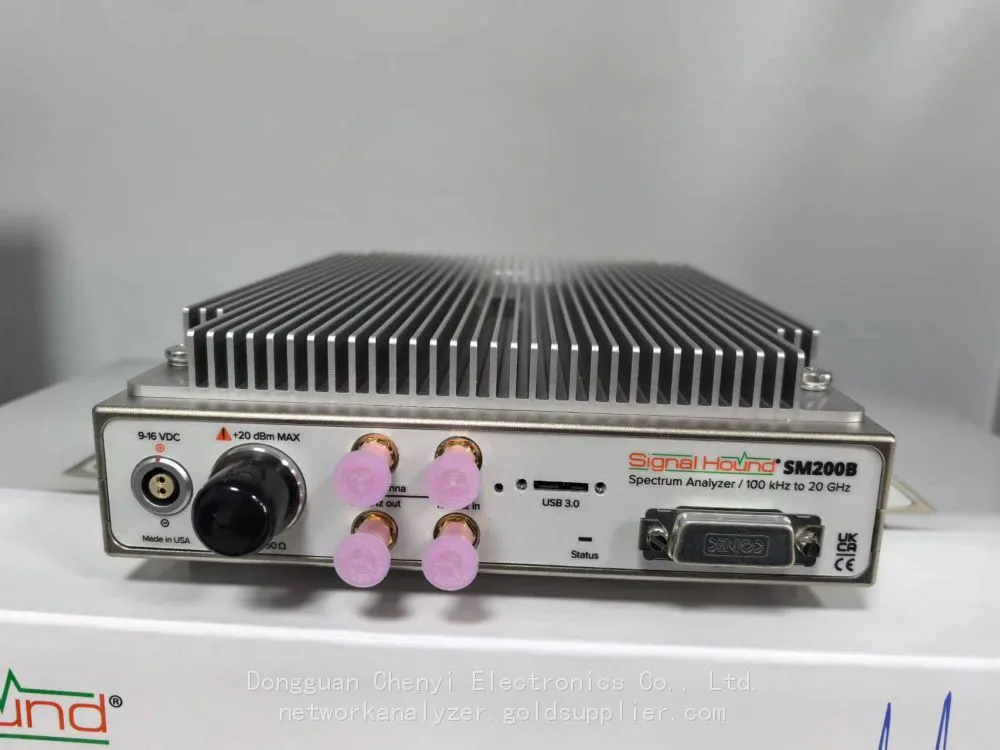

El SM200B es un analizador de espectro de alto rendimiento y un receptor de monitoreo. Sintonizando desde 100 kHz hasta 20GHz, el analizador tiene un ancho de banda instantáneo (IBW) de 160 MHz, un rango dinámico de 110 dB, una velocidad de barrido de 1THz/seg a 30kHz RBW (utilizando ventaneo Nuttall) y un rendimiento de ruido de fase lo suficientemente bajo como para contribuir con menos del 0.1% de error a las mediciones de EVM y rivalizar incluso con los analizadores de espectro más caros del mercado.

El SM200B ofrece una anchura de banda instantánea (IBW) de 160 MHz de captura I/Q calibrada, disponible a través de la transferencia en bloque de un buffer I/Q de 2 segundos a través de USB 3.0 al PC (obtenga más información sobre esta función).

El procesamiento de señales se distribuye entre una FPGA Altera muy potente y una PC externa con un procesador Intel Core i5. El Signal Hound SM200B se puede conectar fácilmente, utilizando su API local, a un sistema de monitoreo automatizado o a equipos de prueba automatizados. La API del SM200B proporciona a los clientes el acceso necesario para insertar sus propios algoritmos de DSP en una secuencia calibrada de datos I/Q.

FRECUENCIA

• Rango: 100 kHz a 20.0 GHz

• Impedancia de entrada RF (conector tipo N): 50Ω

• Flujo I/Q calibrado: 5 kHz a 40 MHz de anchura de banda I/Q seleccionable

• Incluye un GPS interno, utilizado para la sincronización de la base de tiempo, la marca de tiempo I/Q y la localización por GPS

• Anchuras de banda de resolución (RBW): 0.1 Hz (≤200kHz de intervalo) a 3 MHz (cualquier intervalo) utilizando 40 MHz de IBW; 30 kHz a 10 MHz utilizando 160 MHz de IBW

• Precisión de la base de tiempo: El OCXO disciplinado por GPS se mantiene dentro de ±5 x 10-10 cuando está bloqueado al GPS;

– Mantenimiento de ±5 x 10-9 por día debido a la degradación;

– Mantenimiento de ±1 x 10-8 por efecto de la temperatura en el rango de -40°C a 60°C

FACTOR DE RUIDO DEL SISTEMA (típico)

13 dB de 700 MHz a 2.7 GHz;

16 dB de 2.7 GHz a 4.5 GHz;

19 dB de 4.5 GHz a 15.2 GHz

IP2

+68 dBm de 100 kHz a 2 GHz;

+78 dBm de 2 GHz a 10 GHz;

+75 dBm de 10 GHz a 15 GHz;

+60 dBm de 15 GHz a 20 GHz

IP3

+28 dBm de 100 kHz a 3 GHz;

+24 dBm de 3 GHz a 6 GHz;

+20 dBm de 6 GHz a 20 GHz

Tamaño y peso

Dimensiones del dispositivo

Versión： SM200B — Analizador de espectro en tiempo real de 20 GHz - Estándar, Rango de temperatura: 0°C a +50°C

Peso： 7.77 lbs (3.52 kg)

Dimensiones 10.2" x 7.2" x 2.15" (25.9 x 18.3 x 5.5 cm)

Versión ：    SM200B — Analizador de espectro en tiempo real de 20 GHz - Opción 1, Rango de temperatura: -40°C a +65°C

Peso： 9.13 lbs. (4.14 kg)

Dimensiones：10.2” x 7.2” x 2.80” (25.9 x 18.3 x 7.11 cm)

Dimensiones del producto en el empaque

Versión：   SM200B — Analizador de espectro en tiempo real de 20 GHz - Estándar, Rango de temperatura: 0°C a +50°C

Peso：   12.50 lbs. (5.67 kg)

Dimensiones：  16.5" x 11" x 8.44" (41.9 x 27.9 x 21.44 cm)

Versión： SM200B — Analizador de espectro en tiempo real de 20 GHz - Opción 1, Rango de temperatura: -40°C a +65°C

Peso： 13.66 lbs (6.20 kg)

Dimensiones：16.5" x 11" x 8.44" (41.9 x 27.9 x 21.44 cm)
