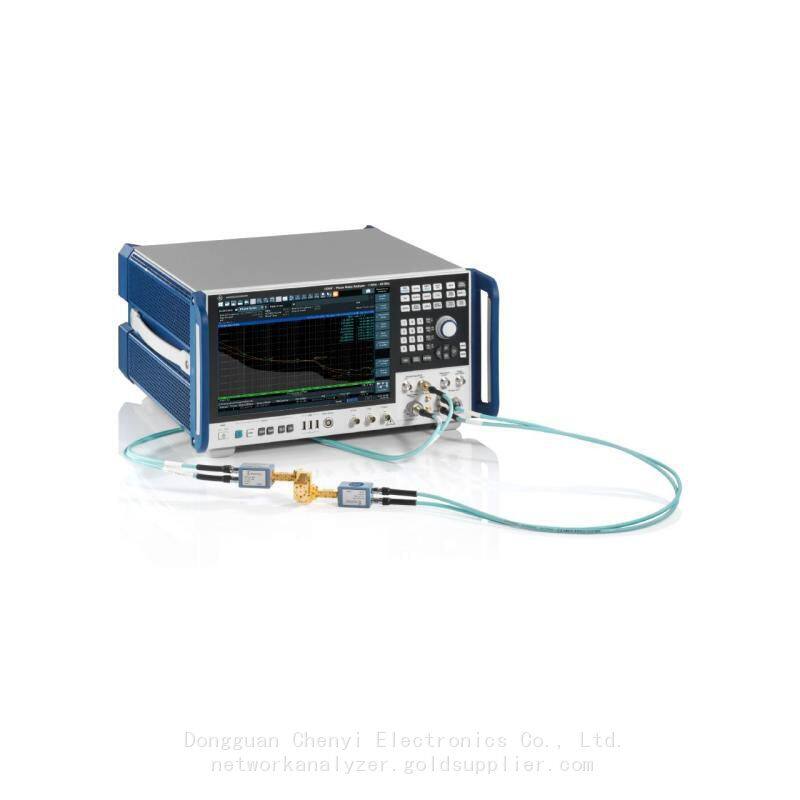

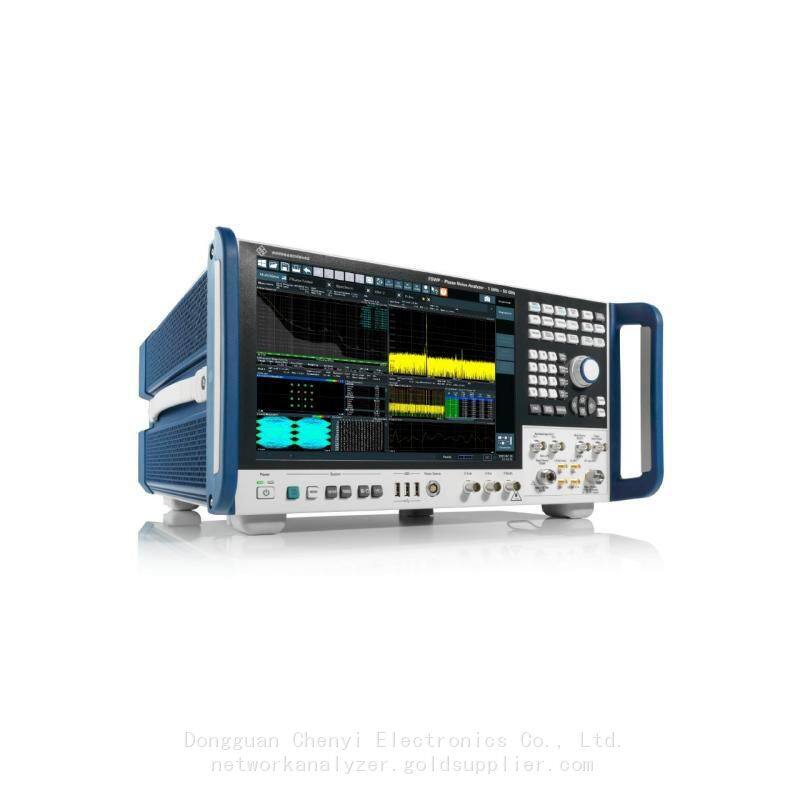

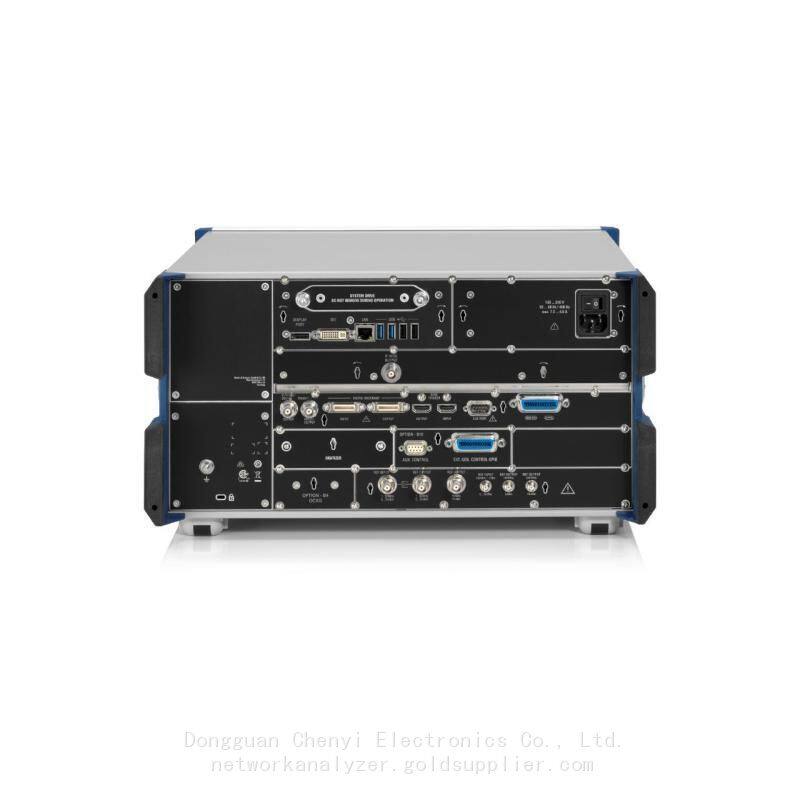

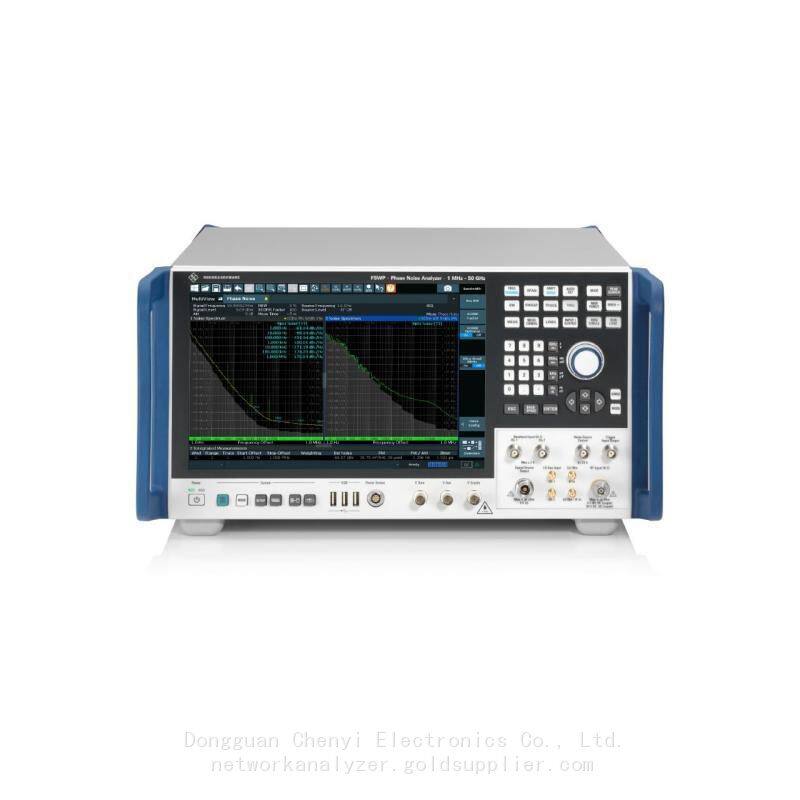

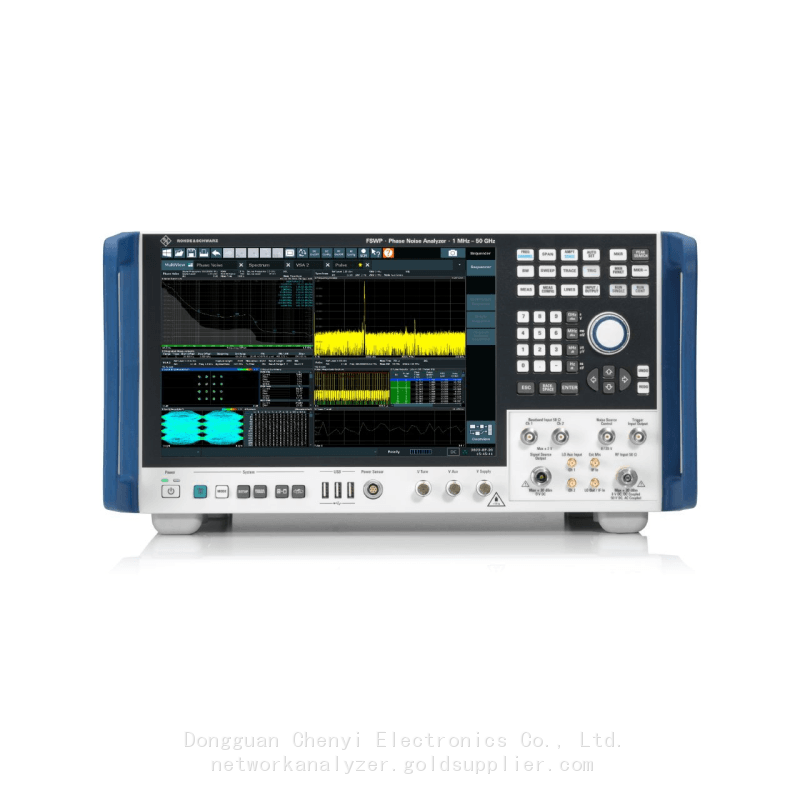

rohde schwarz FSWP8 Analyseur de bruit de phase et testeur VCO. 1 MHz à 8 GHz

rohde  schwarz  FSWP8 Analyseur de bruit de phase et testeur de VCO, de 1 MHz à 8 GHz

Caractéristiques clés

▶ La combinaison des mélangeurs de la série R&S®FS-Z permet la mesure du bruit de phase au-dessus de 50 GHz

▶ Plage de fréquence : 1 MHz ~ 8 GHz

▶ Permet une mesure de bruit de phase à ultra-haute sensibilité :

   -172 dBc/Hz (valeur typique, 1 GHz, décalage de 10 kHz)

   -153 dBc/Hz (valeur typique, 10 GHz, décalage de 10 kHz)

▶ Une seule unité supporte un analyseur de spectre à fonctionnalités complètes

▶ Peut évaluer simultanément le bruit de phase et le bruit d'amplitude

▶ Le bruit de phase des signaux impulsionnels peut être mesuré avec un seul bouton

▶ Le bruit de phase résiduel des dispositifs à deux ports peut également être mesuré avec un seul bouton

Faites clés

Corrélation croisée pour des mesures très sensibles du bruit d'amplitude et de phase en parallèle, même sur des signaux impulsionnels

Plage de fréquence de 1 MHz à 56 GHz, 325 GHz avec des mélangeurs externes

Source interne pour mesurer le bruit de phase résiduel jusqu'à 54 GHz, même sur des signaux impulsés

Prise en charge des entrées LO externes pour la mesure du bruit de phase absolu ou résiduel jusqu'à 56 GHz

Enregistreur SCPI pour simplifier la génération de code

Bruit de phase bas inégalé

L'analyseur de bruit de phase et le testeur de VCO R&S®FSWP est très sensible grâce à des sources internes à très faible bruit et à la corrélation croisée. Il peut mesurer le bruit de phase et le bruit d'amplitude en quelques secondes sur des sources très stables telles que celles utilisées dans les applications radar. Des options supplémentaires telles que les mesures de signaux impulsés, la caractérisation du bruit de phase résiduel (y compris les impulsions) et l'analyse intégrée de signaux et de spectre de haut de gamme font du R&S®FSWP un instrument de test unique.

Modèles disponibles

Modèles：R&S®FSWP8            Numéro de commande 1322.8003.09

Plage de fréquence : 1 MHz - 8 GHz

Bruit de phase : <–166 dBc (1 Hz)  (f = 1 GHz, décalage de 10 kHz)

Bande passante d'analyse maximale : 320 MHz

Type d'instrument : Analyseur de bruit de phase et testeur de VCO

Modèles : R&S®FSWP26       Numéro de commande 1322.8003.27

Plage de fréquence : 1 MHz - 26.5 GHz

Bruit de phase : <–166 dBc (1 Hz)   (f = 1 GHz, décalage de 10 kHz)

Bande passante d'analyse maximale : 320 MHz

Type d'instrument : Analyseur de bruit de phase et testeur de VCO

Modèles : R&S®FSWP50      Numéro de commande 1322.8003.51

Plage de fréquence : 1 MHz - 50 GHz

Bruit de phase :   <–166 dBc (1 Hz)    (f = 1 GHz, décalage de 10 kHz)

Bande passante d'analyse maximale : 320 MHz

Type d'instrument : Analyseur de bruit de phase et testeur de VCO
