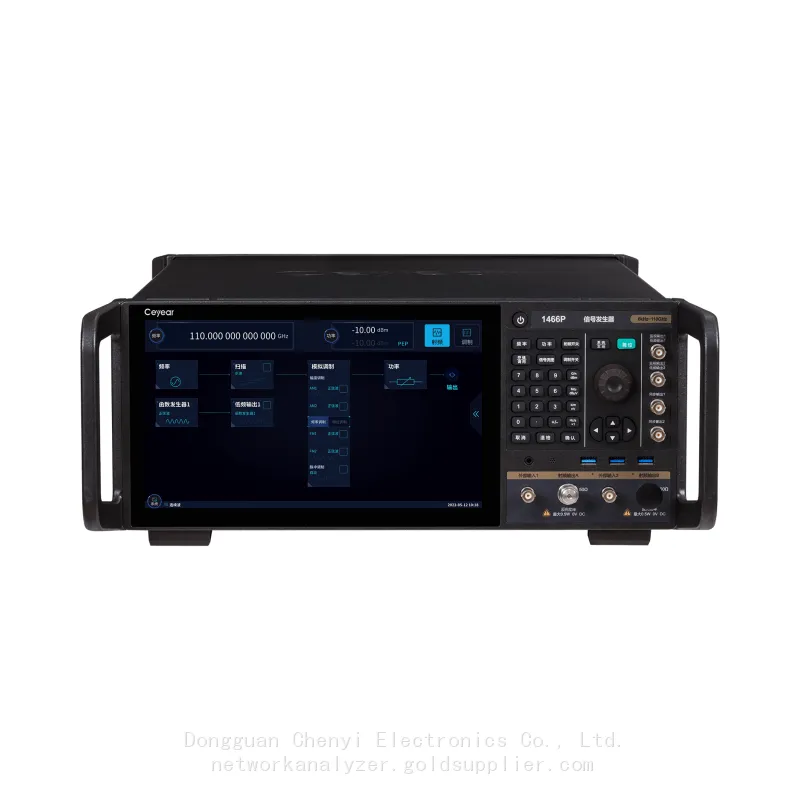

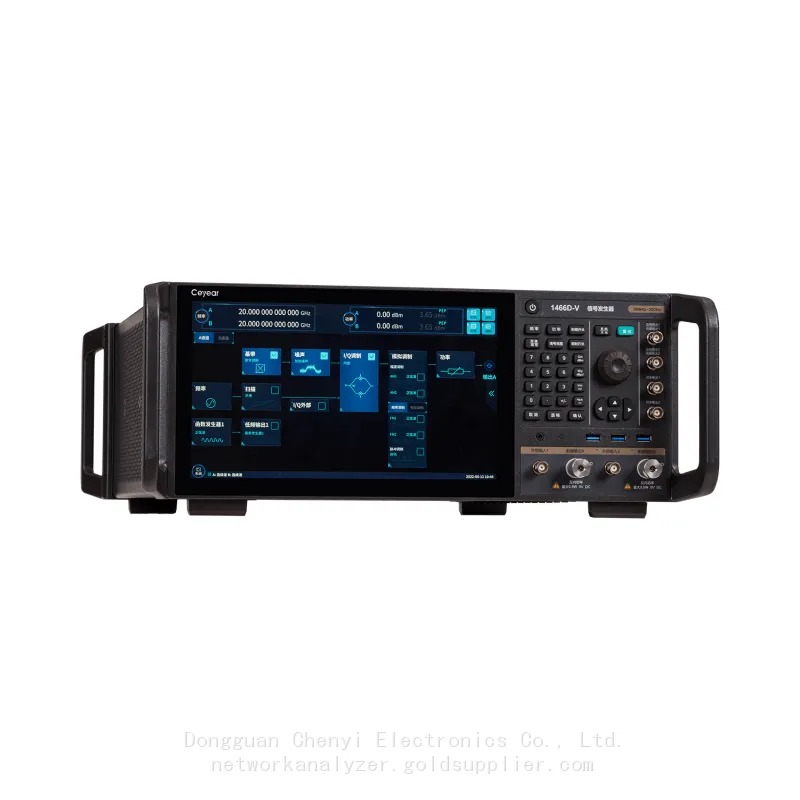

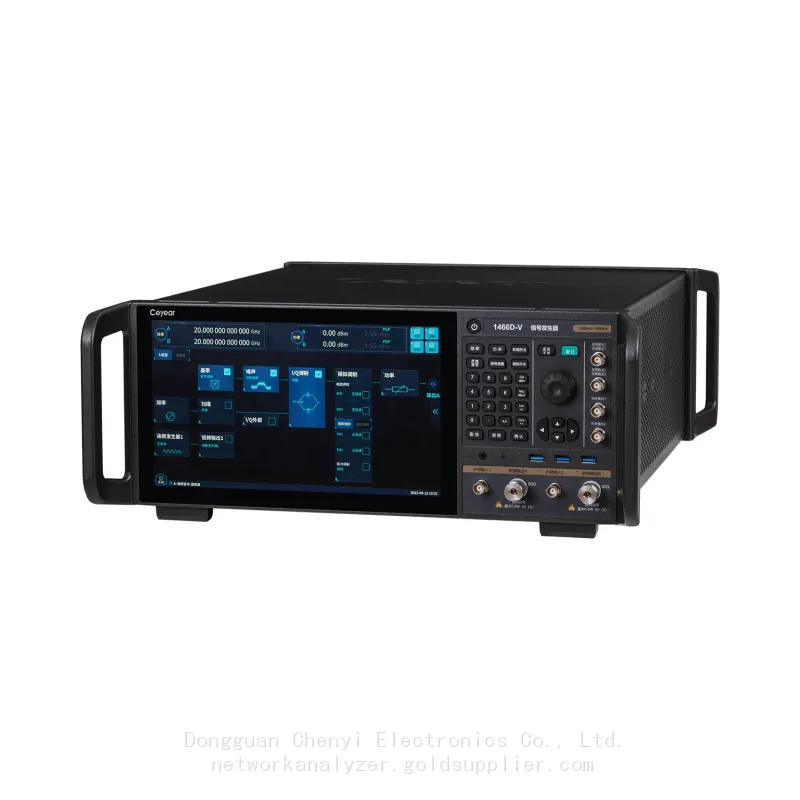

Ceyear 1466L Générateur de signaux analogiques. 6KHZ à 67GHZ

Ceyear 1466L Générateur de signaux analogiques, 6KHZ   à  67GHZ

 Générateur de signaux analogiques 1466C ：6KHZ   à 13GHZ

 Générateur de signaux analogiques 1466D ：6KHZ   à  20GHZ

 Générateur de signaux analogiques 1466E  ：6KHZ   à  33GHZ

 Générateur de signaux analogiques 1466G ：6KHZ   à  45GHZ

 Générateur de signaux analogiques 1466H ：6KHZ   à  53GHZ

 Générateur de signaux analogiques 1466L  ：6KHZ   à  67GHZ

 Générateur de signaux analogiques 1466N ：6KHZ   à  90GHZ

 Générateur de signaux analogiques 1466P  ：6KHZ   à  110GHZ

Caractéristiques clés

1466C／D／E／G／H／L／N／P Générateur de signaux analogiques

▶Résolution de fréquence : 0,001Hz

▶Bruit de phase à bande latérale unique (valeur typique) : -132dBc/Hz @ 10kHz (porteuse 10GHz) ;

                                                                                     -145dBc/Hz @ 10kHz (porteuse 1GHz)

▶Plage dynamique de puissance : -150dBm ~ +25dBm (programmable)

▶Modes de balayage : Balayage pas à pas, Balayage par liste, Balayage analogique, Balayage de puissance

▶Prend en charge les fonctions de modulation analogique et de modulation d'impulsions. Largeur d'impulsion minimale pour la

    modulation d'impulsions est de 20ns

Présentation du produit

Le générateur de signaux analogiques Ceyear 1466 est conçu pour répondre aux diverses exigences de test avec des performances et des fonctionnalités de pointe, en particulier aux fréquences plus élevées, avec une plus grande pureté spectrale du signal, une plus grande puissance de sortie et des canaux RF doubles. De plus, les fonctions intégrées riches telles que le balayage analogique, la modulation analogique et la modulation d'impulsions peuvent apporter plus de commodité aux tests quotidiens. Une interaction homme-machine soigneusement conçue, y compris une opération guidée par des graphiques, une commande à distance via navigateur, une connexion et une identification automatiques du wattmètre, l'enregistrement de commandes SCPI, ainsi que la personnalisation de l'interface utilisateur peuvent accélérer l'opération de test. Le générateur de signaux analogiques Ceyear 1466 est un choix idéal pour les tests de haute norme sur les composants, les modules, les machines et les systèmes.

Caractéristiques

Excellente pureté spectrale, facilitant les tests de pointe

Ceyear 1466 générateur de signaux analogiques prend en charge la sortie de signaux à haute pureté spectrale, bruit de phase SSB : -145dBc/Hz @10kHz décalage à 1GHz porteuse, -132dBc/Hz @10kHz décalage à 10GHz porteuse, bruit large bande : -161dBc/Hz @30MHz décalage à 20GHz porteuse, signaux parasites <-80dBc à 10GHz porteuse, harmoniques <-55dBc. Le signal plus pur vous permet de ne plus être perturbé par les signaux parasites lors des tests de composants micro-ondes et millimétriques, de systèmes et d'OTA.

Modulation analogique à plage complète

La modulation d'amplitude, la modulation de fréquence, la modulation de phase et la modulation d'impulsion sont prises en charge. Il dispose de fonctions de modulation d'impulsion complexes telles que double impulsion, train d'impulsions, fluctuation de PRF, décalage de PRF et glissement de PRF.

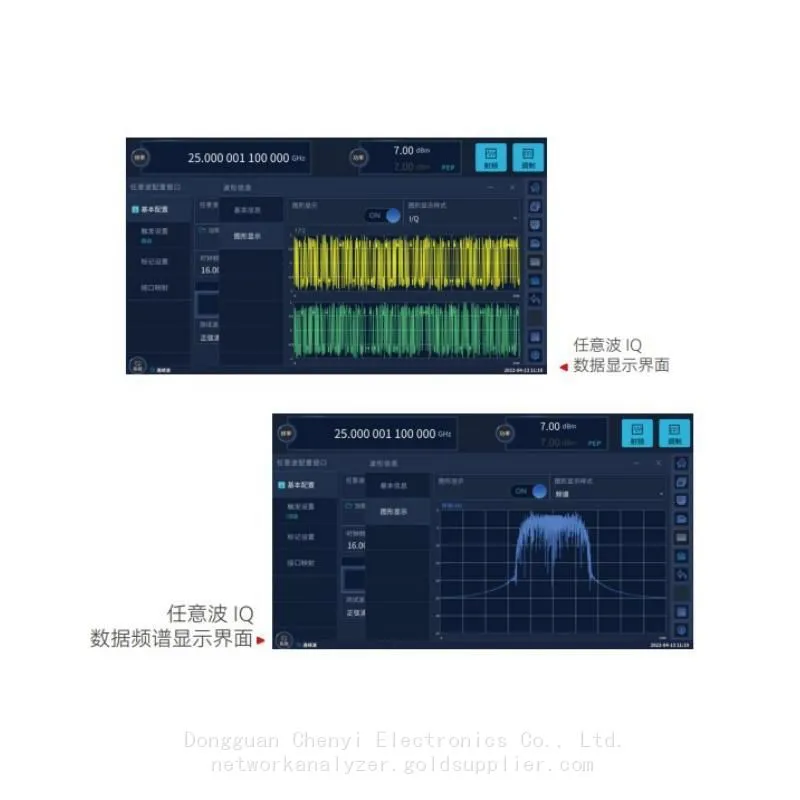

Affichage tactile avec opération guidée par graphiques

Un écran tactile haute résolution de 11,6 pouces est utilisé pour afficher clairement les principaux paramètres et les informations d'état de l'instrument, et avec l'interface de guidage du schéma de flux de signal, l'affichage est plus intuitif et l'interaction est plus conviviale.

Interface de contrôle utilisateur flexible

Prend en charge les menus définis par l'utilisateur, personnalise l'interface de contrôle utilisateur en fonction des habitudes de test, réalise des opérations multifonctions dans une seule fenêtre et évite les ennuis causés par des menus trop profonds et des recherches répétées.

Enregistrement en temps réel des commandes SCPI et générateur automatique de projets d'opération

Non seulement vous pouvez exporter les commandes SCPI enregistrées d'un clic, mais aussi générer automatiquement des projets d'exemple de contrôle de programme VS (C++, C#), Qt, Matlab, LabView, rendant le contrôle de programme plus facile.

Le générateur de signaux analogiques Ceyear 1466 couvre une plage de fréquences de 6kHz à 110GHz. Grâce à l'intégration avec l'extension de source de signaux analogiques Ceyear 8240X, la plage de fréquences peut être étendue à 750GHz. C'est un outil efficace pour les tests de conformité RF de communication 5G en onde millimétrique.

Télécommande basée sur un navigateur web multi-plateforme

Accès et contrôle multi-plateforme via le client et le navigateur. Prend en charge la connexion simultanée de plusieurs clients, et l'état de fonctionnement de l'instrument est actualisé de manière synchrone. Prend en charge la télécommande basée sur un navigateur web pour les appareils mobiles.
