Ceyear 4082D Analyseur de signal et de spectre. 2 Hz à 18 GHz

Ceyear 4082D Analyseur de signaux et de spectre, 2HZ à 18GHZ

Analyseur de signaux et de spectre 4082B : 2HZ à 8,4GHZ

Analyseur de signaux et de spectre 4082D : 2HZ à 18GHZ

Analyseur de signaux et de spectre 4082E : 2HZ à 26,5GHZ

Analyseur de signaux et de spectre 4082F : 2HZ à 45GHZ

Analyseur de signaux et de spectre 4082H : 2HZ à 50GHZ

Analyseur de signaux et de spectre 4082L : 2HZ à 67GHZ

Analyseur de signaux et de spectre 4082N : 2HZ à 90GHZ

Analyseur de signaux et de spectre 4082P : 2HZ à 110GHZ

Caractéristiques principales

▶Couverture coaxiale à large bande de 2Hz à 110GHz (étalement de spectre externe jusqu'à 750GHz)

▶Bruit de phase -134dBc/Hz @10kHz de décalage à une porteuse de 1GHz

▶Bande passante d'analyse de 2GHz intégrée

▶Interface de flux de données I/Q avec une bande passante de 2GHz

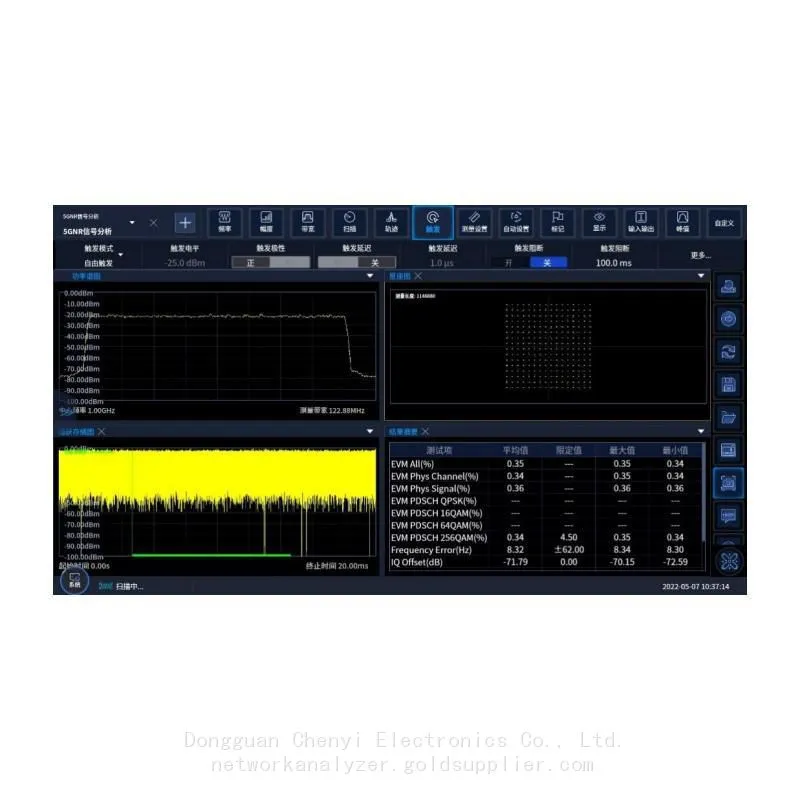

▶Fonction d'analyse de signal de communication sans fil riche

▶Fonction de test RF satellite puissante

▶Fonction d'analyse de signal radar complète

▶Affichage co-multimode de 15,6 pouces avec opération tactile multitouch

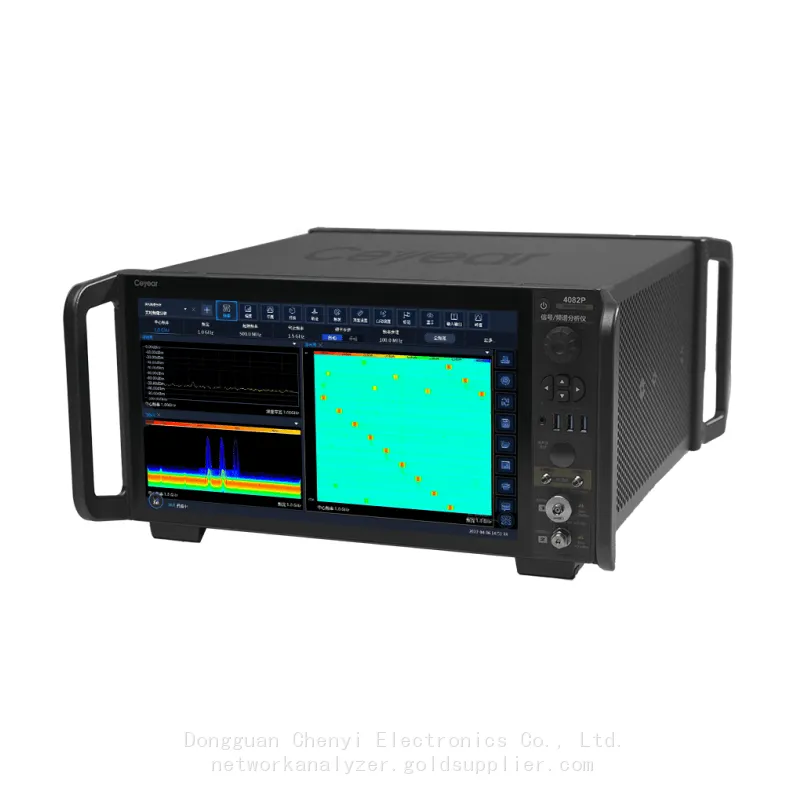

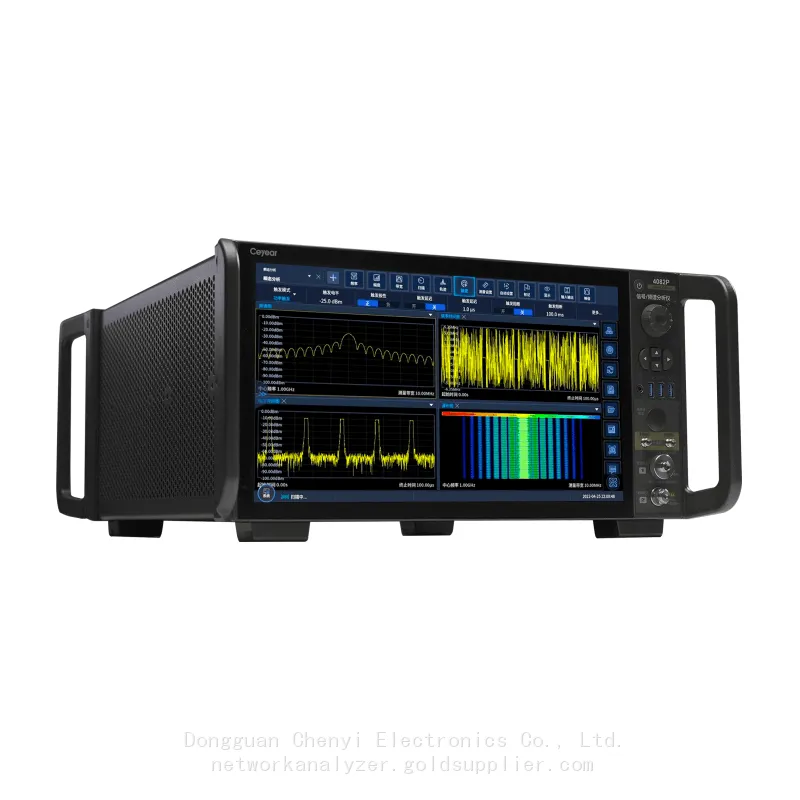

Présentation du produit

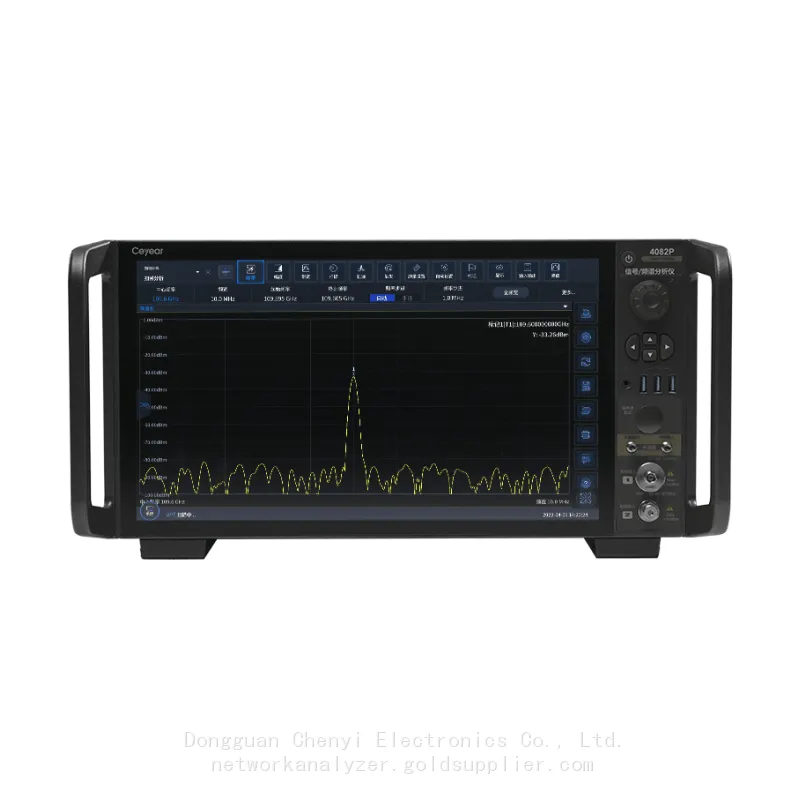

L'analyseur de signal/spectre de la série Ceyear 4082 est le nouveau produit phare de la société Ceyear. Il a des performances RF excellentes en termes de niveau de bruit moyen affiché, de bruit de phase, de rejet d'intermodulation, de plage dynamique, de précision d'amplitude et de vitesse de test. Il a une analyse de spectre puissante, une suite de mesures de puissance conforme aux normes, une analyse I/Q, une analyse transitoire, une analyse de signal d'impulsion, une analyse de spectre en temps réel, une analyse de modulation analogique

analyse de signal vectoriel et de nombreuses autres fonctions de mesure.

Bonnes capacités d'expansion, peut construire un système de test ou effectuer un développement secondaire grâce à diverses interfaces de sortie numériques et analogiques.  Jusqu'à une bande passante d'analyse de 2 GHz, avec les options d'analyse correspondantes, pour répondre aux exigences exigeantes des tests de signaux et d'équipements dans les communications mobiles, les radars d'autoconduite, les communications satellites, l'Internet des objets, l'aérospatiale et la défense, etc.

Excellente performance en RF et de réception

Les analyseurs de signaux/spectre de la série Ceyear 4082 offrent une excellente performance en RF en termes d'affichage du niveau de bruit moyen, du bruit de phase, de rejet d'intermodulation, de plage dynamique, de précision en amplitude et de vitesse de test.

Couverture de fréquence ultra-large

La plage de mesure de fréquence s'étend de 2 Hz à 110 GHz, répondant aux exigences de test allant de la RF aux ondes millimétriques.

Suppression des images en bande complète à 110 GHz

Configuration d'un présélecteur en bande complète pour une suppression efficace des images et des interférences.

Excellente capacité de mesure des signaux basse fréquence

La bande de fréquence inférieure à 30 MHz adopte la technologie de collecte directe en RF, offrant une meilleure capacité de mesure des signaux basse fréquence.

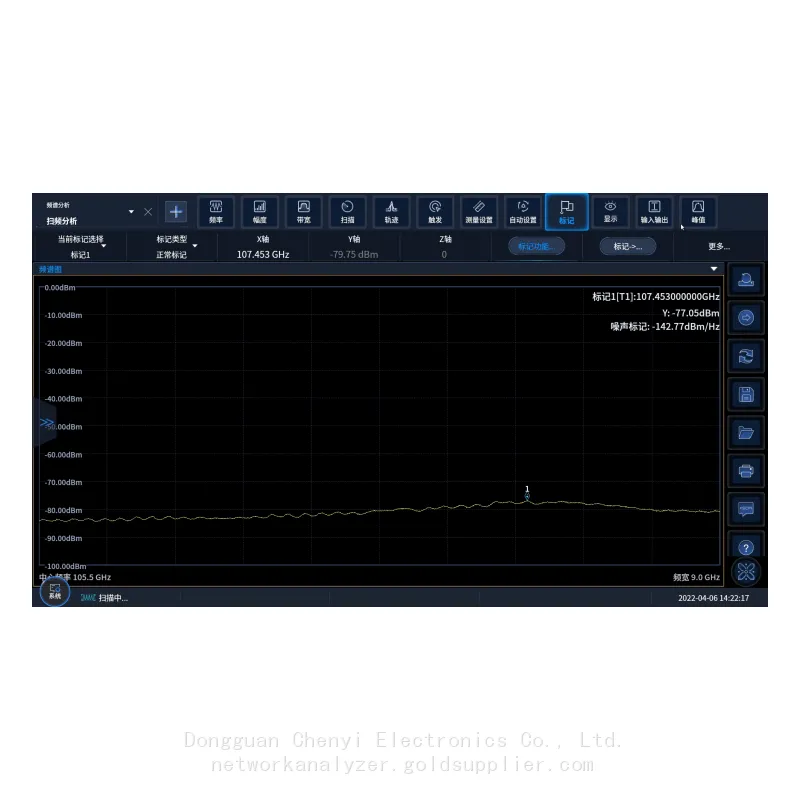

Performance ultra-basse du DANL

Le niveau de bruit moyen affiché est de -154 dBm/Hz à 1 GHz, jusqu'à -167 dBm/Hz avec préamplificateurs et jusqu'à -172 dBm/Hz avec l'annulation du bruit activée. Le niveau de bruit moyen affiché à 110 GHz est jusqu'à -140 dBm/Hz.

Excellente performance en terme de bruit de phase

Avec une excellente performance en terme de bruit de phase, il peut répondre aux exigences limites des utilisateurs dans la mesure des signaux radar et de communication. À une porteuse de 1 GHz, avec un décalage de fréquence de 1 kHz, le bruit de phase est meilleur que -125 dBc/Hz ; avec un décalage de fréquence de 10 kHz, le bruit de phase est meilleur que -134 dBc/Hz.

Bande passante d'analyse allant jusqu'à 2 GHz

Les analyseurs de signaux/spectre de la série Ceyear 4082 ont une bande passante d'analyse de 2 GHz et offrent sept options allant de 10 MHz (standard) à 2 GHz (optionnel) pour répondre aux besoins d'application de différents scénarios de test.

Plusieurs options de configuration de bande passante d'analyse

7 types de configurations de bande passante de 10 MHz/40 MHz/200 MHz/400 MHz/600 MHz/1,2 GHz/2 GHz sont disponibles pour répondre aux besoins de différentes applications de test telles que les radars large bande, la 5G NR, le WLAN, etc.

Flux de données IQ à taux d'échantillonnage arbitraire

L'analyseur de signaux/spectre peut fournir un flux de données IQ à taux d'échantillonnage arbitraire de 100 Hz à 1,5 GHz, avec une résolution de réglage du taux d'échantillonnage meilleure que 0,1 Hz, une compensation en temps réel de la réponse en fréquence sur toute la bande passante, et peut prendre en charge la mesure et l'analyse de signaux à divers taux.

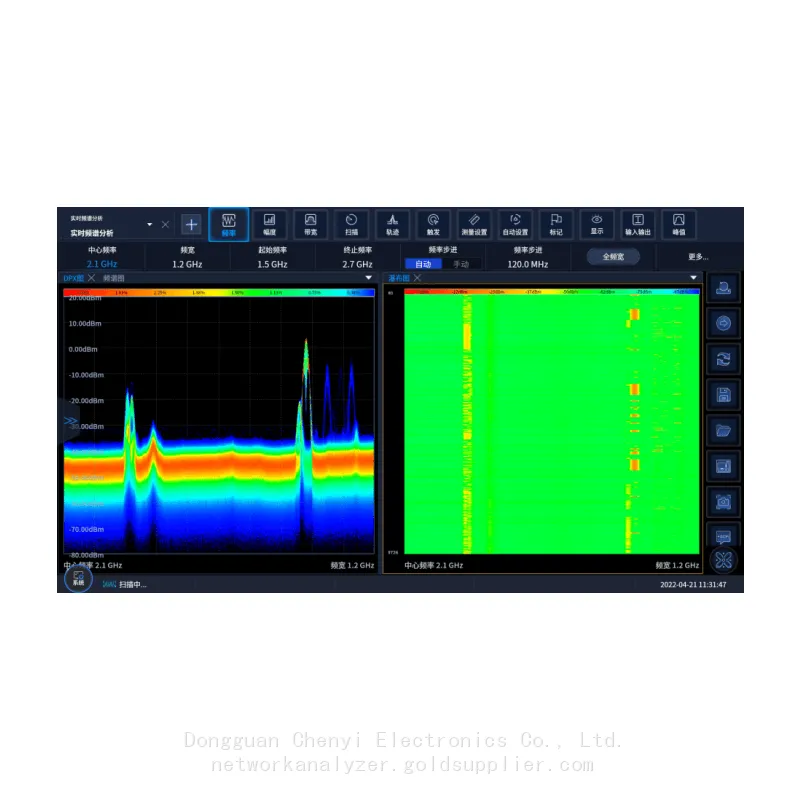

Bande passante d'analyse en temps réel de 1,2 GHz

L'analyse spectrale en temps réel avec une bande passante de 1,2 GHz est disponible, et la durée minimale du signal d'interception à 100 % de probabilité (POI) est inférieure à 0,28 μs, ce qui peut être utilisé pour la mesure de capture de divers signaux transitoires éclatants tels que le signal d'impulsion, le signal de boursouflure, le signal intermittent, etc.

Capacités d'analyse spectrale complètes

L'analyseur de signal/spectre de la série Ceyear 4082 dispose d'une fonction de test de paramètres spectraux riche, pouvant fournir des résultats d'analyse plus complets et détaillés.

Prise en charge du balayage en fréquence et du balayage FFT

Points de balayage entre 101 ~ 120001 à sélectionner arbitrairement, le temps de balayage maximal de 16000 s, le temps de balayage minimal de 1 μs pour une largeur de fréquence nulle.

Types de traces et de détecteurs riches

Prise en charge de 6 configurations de traces, 6 méthodes de détection, 3 types de moyennage, avec des fonctions de mesure de marqueur riches telles que le marqueur de bruit, la puissance de bande passante, la densité spectrale de puissance, etc., et prise en charge des statistiques de trajectoire, de la sauvegarde automatique et de la récupération des traces, etc.

Prise en charge de l'affichage du graphique en cascade des traces historiques

L'analyseur de signal/spectre peut enregistrer 10000 trames de traces en cascade, montrant clairement le modèle de changement du spectre du signal.

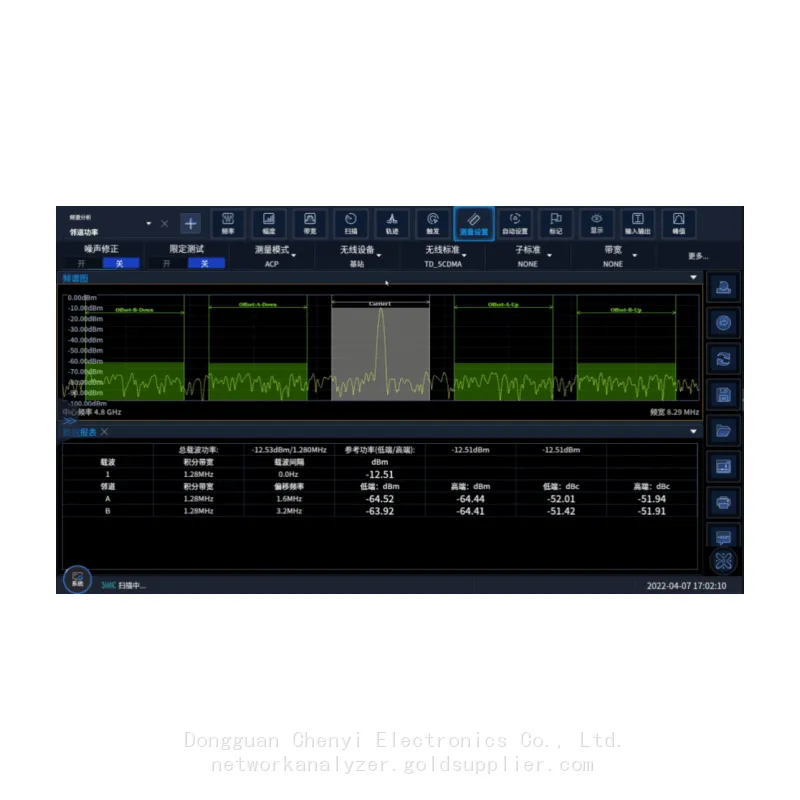

Kit de mesure de puissance en un clic

Equipé de fonctions de test telles que la bande passante occupée, la puissance du canal adjacent, les statistiques de puissance, la puissance de rafale, la distorsion harmonique, l'intermodulation de troisième ordre, l'émission parasite, le masque d'émission de spectre, etc.
