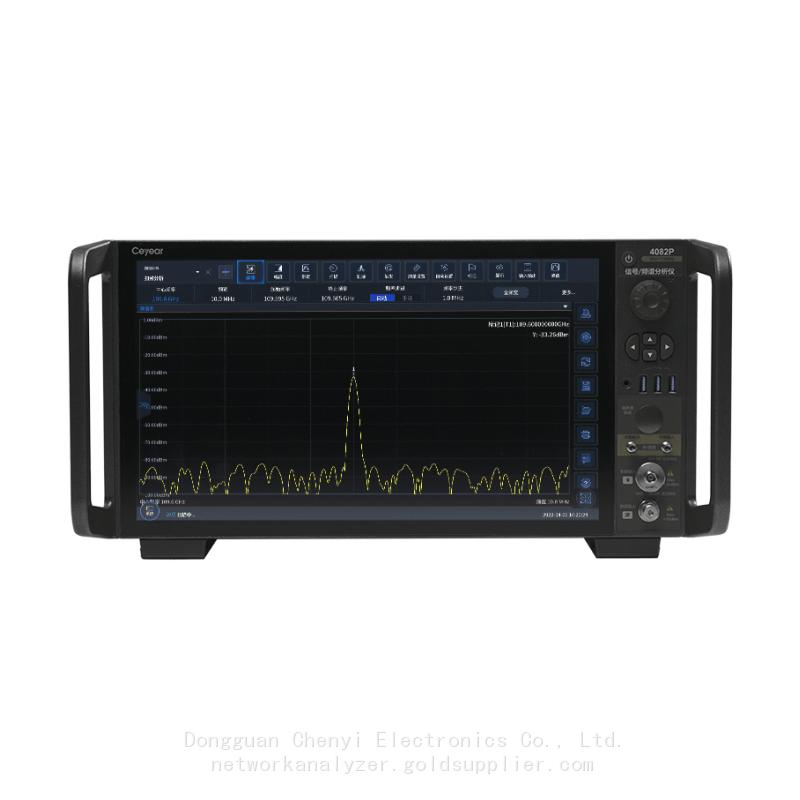

Ceyear 4082P Analyseur de signaux et de spectre. 2 Hz à 110 GHz

Ceyear 4082P Analyseur de signal et de spectre, 2HZ à 110GHZ

Analyseur de signal et de spectre 4082B : 2HZ à 8,4GHZ

Analyseur de signal et de spectre 4082D : 2HZ à 18GHZ

Analyseur de signal et de spectre 4082E : 2HZ à 26,5GHZ

Analyseur de signal et de spectre 4082F : 2HZ à 45GHZ

Analyseur de signal et de spectre 4082H : 2HZ à 50GHZ

Analyseur de signal et de spectre 4082L : 2HZ à 67GHZ

Analyseur de signal et de spectre 4082N : 2HZ à 90GHZ

Analyseur de signal et de spectre 4082P : 2HZ à 110GHZ

Principales caractéristiques

▶Couverture coaxiale large bande de 2Hz à 110GHz (spectre étendu externe jusqu'à 750GHz)

▶Bruit de phase -134dBc/Hz @10kHz de décalage à 1GHz de porteuse

▶Bande passante d'analyse intégrée de 2GHz

▶Interface de flux de données I/Q avec une bande passante de 2GHz

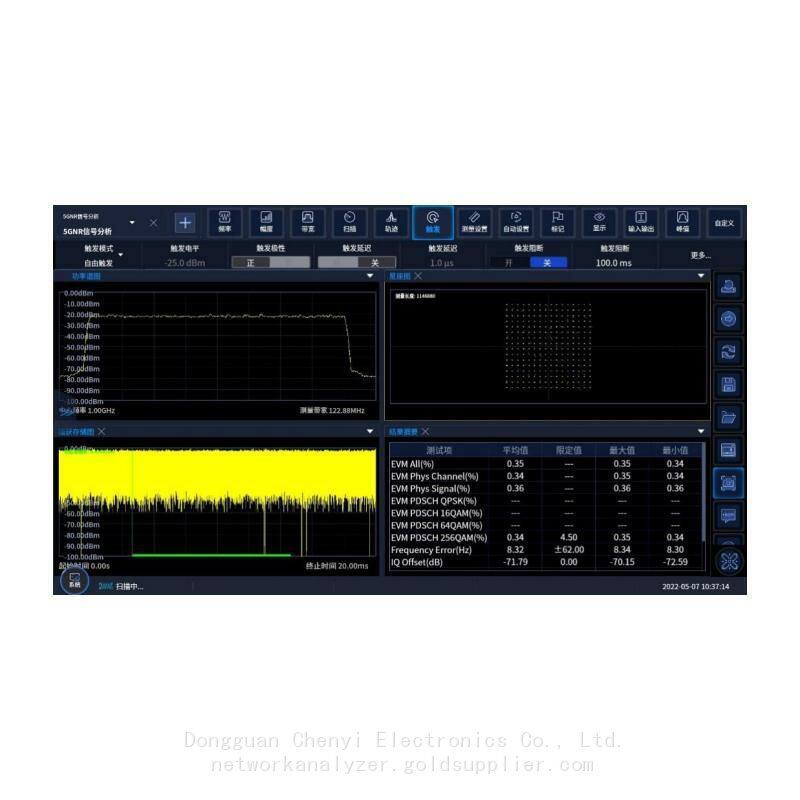

▶Fonction d'analyse du signal de communication sans fil riche

▶Puissante fonction de test RF satellite

▶Fonction d'analyse du signal radar complète

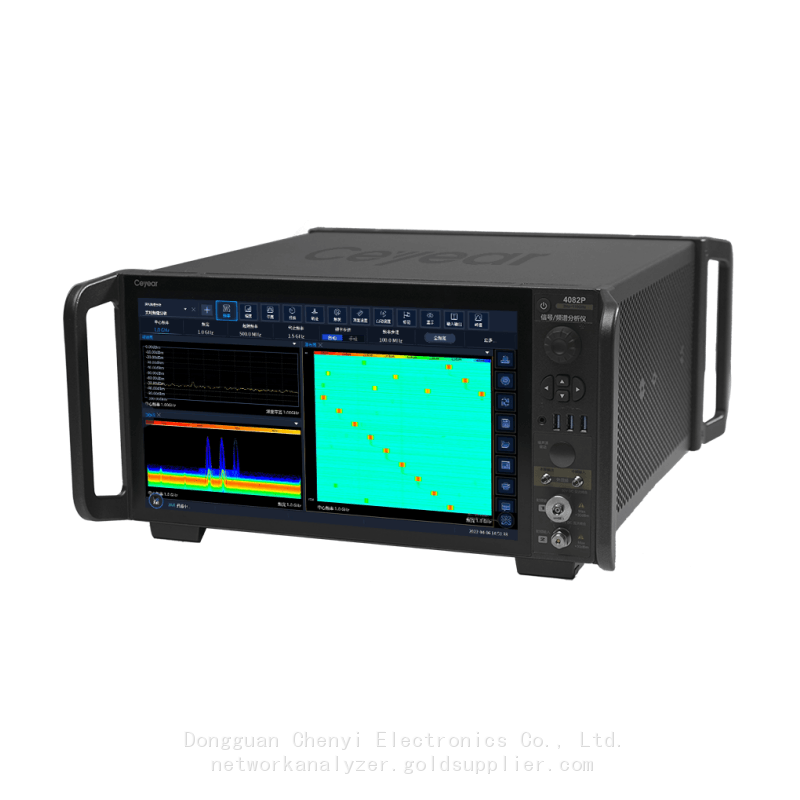

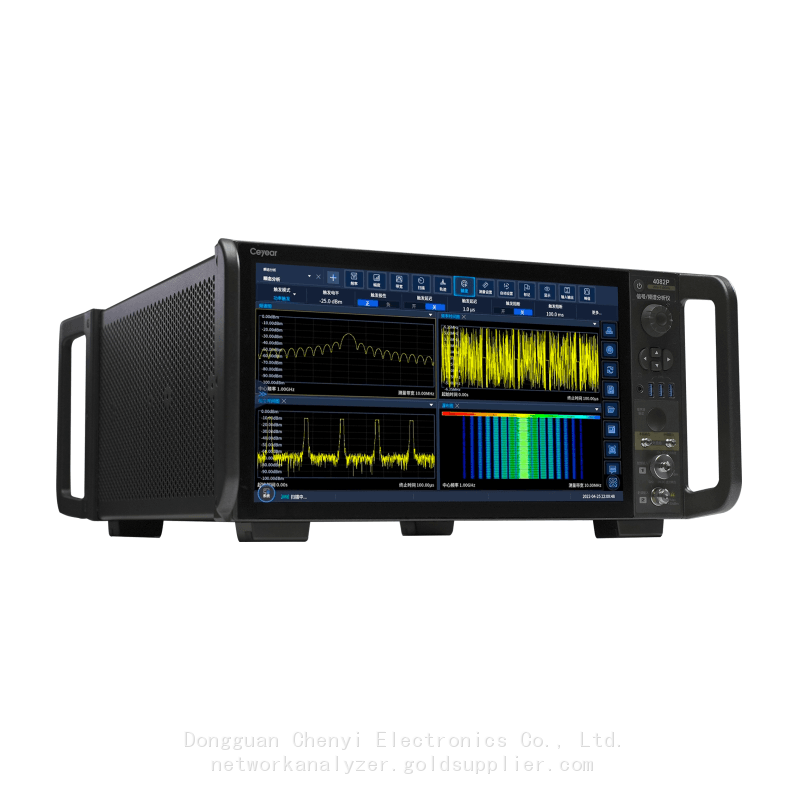

▶Écran co-affiché multimode de 15,6 pouces avec opération tactile multitouche

Présentation du produit

L'analyseur de signal/spectre de la série Ceyear 4082 est le nouveau produit phare de la société Ceyear. Il a une excellente performance RF en termes de niveau de bruit moyen affiché, bruit de phase, rejet d'intermodulation, plage dynamique, précision d'amplitude et vitesse de test. Il dispose d'une puissante analyse de spectre, d'un ensemble de mesures de puissance conforme aux normes, d'analyse I/Q, d'analyse transitoire, d'analyse de signal impulsionnel, d'analyse de spectre en temps réel, d'analyse de modulation analogique

d'analyse de signal vectoriel et de nombreuses autres fonctions de mesure.

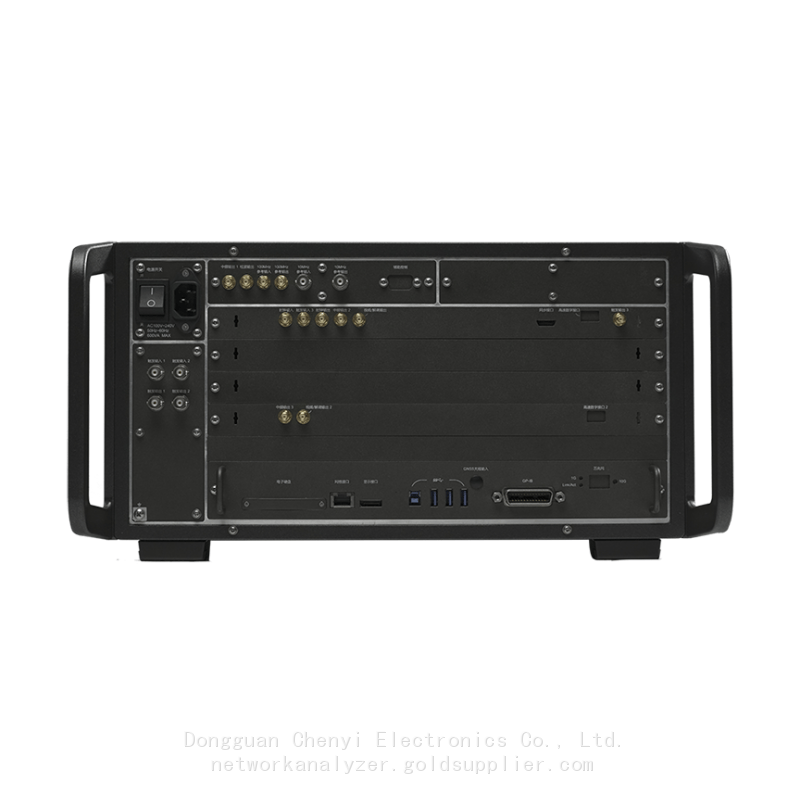

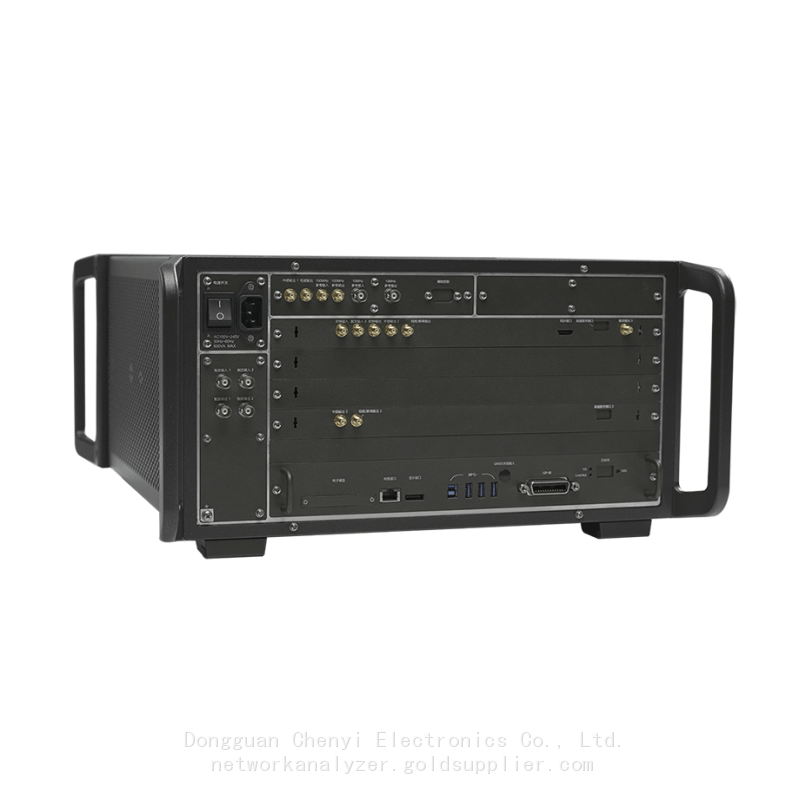

Bonne capacité d'expansion, peut construire un système de test ou effectuer un développement secondaire grâce à diverses interfaces de sortie numériques et analogiques.  Une bande passante d'analyse allant jusqu'à 2 GHz, avec les options d'analyse correspondantes, pour répondre aux exigences exigeantes des tests de signaux et d'équipements dans les communications mobiles, les radars d'autoconduite, les communications satellites, l'Internet des objets, l'aérospatiale et la défense, etc.

Excellente performance en RF et de réception

Les analyseurs de signaux/spectre de la série Ceyear 4082 offrent une excellente performance en RF en termes d'affichage du niveau de bruit moyen, du bruit de phase, de rejet de l'intermodulation, de plage dynamique, de précision en amplitude et de vitesse de test.

Couverture de fréquence ultra-large

La plage de mesure de fréquence s'étend de 2 Hz à 110 GHz, répondant aux exigences de test allant des RF aux ondes millimétriques.

Suppression des images en bande complète à 110 GHz

Configuration de pré-sélecteur en bande complète pour une suppression efficace des images et des interférences.

Excellente capacité de mesure des signaux basse fréquence

La bande de fréquence en dessous de 30 MHz adopte la technologie de captation directe en RF, offrant une meilleure capacité de mesure des signaux basse fréquence.

Performance DANL ultra-basse

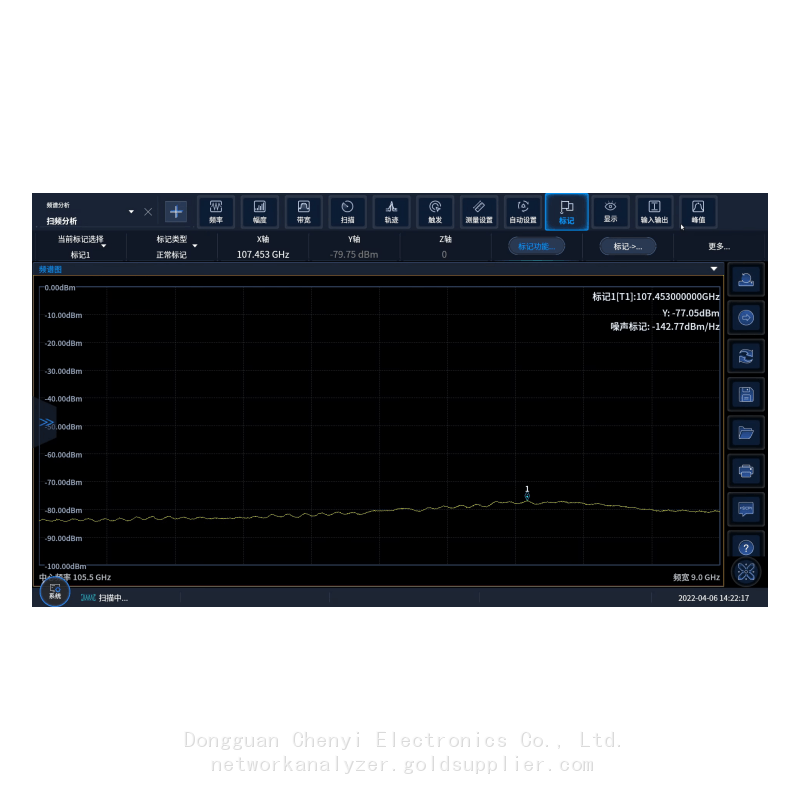

Le niveau de bruit moyen affiché est de -154 dBm/Hz à 1 GHz, jusqu'à -167 dBm/Hz avec des pré-amplificateurs et jusqu'à -172 dBm/Hz avec l'annulation de bruit activée. Le niveau de bruit moyen affiché à 110 GHz est jusqu'à -140 dBm/Hz.

Excellente performance en terme de bruit de phase

Avec une excellente performance en terme de bruit de phase, il peut répondre aux exigences limites des utilisateurs dans la mesure des signaux radar et de communication. À une porteuse de 1 GHz et un décalage de fréquence de 1 kHz, le bruit de phase est meilleur que -125 dBc/Hz ; à un décalage de fréquence de 10 kHz, le bruit de phase est meilleur que -134 dBc/Hz.

Bande passante d'analyse allant jusqu'à 2 GHz

Les analyseurs de signaux/spectre de la série Ceyear 4082 ont une bande passante d'analyse de 2 GHz et offrent sept options allant de 10 MHz (standard) à 2 GHz (optionnel) pour répondre aux besoins d'application de différents scénarios de test.

Plusieurs options de configuration de bande passante d'analyse

7 types de configurations de bande passante de 10 MHz/40 MHz/200 MHz/400 MHz/600 MHz/1,2 GHz/2 GHz sont disponibles pour répondre aux besoins de différentes applications de test telles que les radars large bande, la 5G NR, le WLAN, etc.

Flux de données IQ à taux d'échantillonnage arbitraire

L'analyseur de signaux/spectre peut fournir un flux de données IQ à taux d'échantillonnage arbitraire de 100 Hz à 1,5 GHz, avec une résolution de réglage du taux d'échantillonnage meilleure que 0,1 Hz, et une compensation en temps réel de la réponse en fréquence sur toute la bande passante. Il peut prendre en charge la mesure et l'analyse de signaux à divers taux.

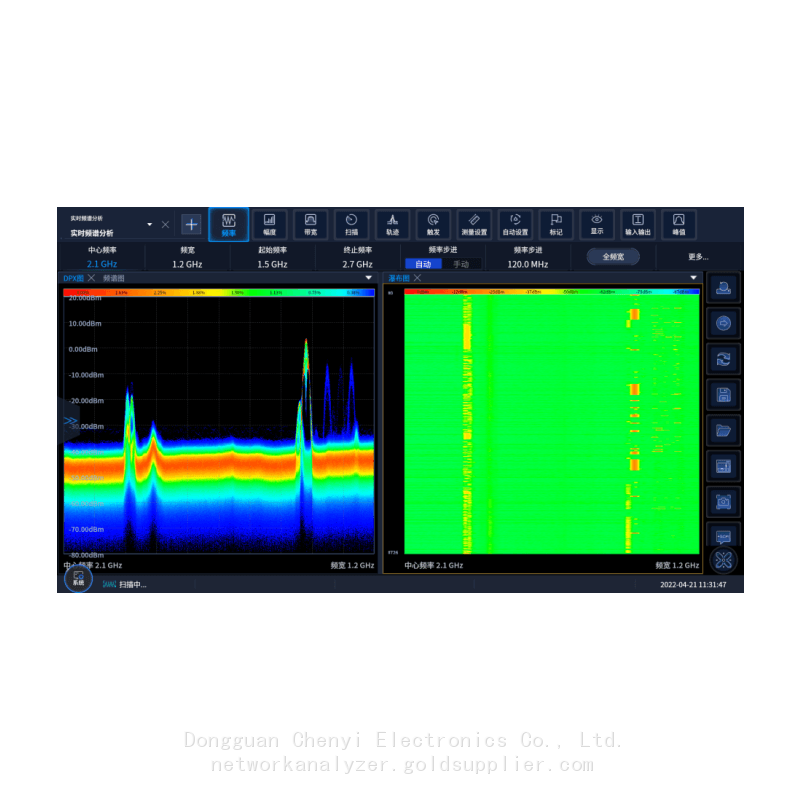

Bande passante d'analyse en temps réel de 1,2 GHz

L'analyse spectrale en temps réel avec une bande passante de 1,2 GHz est disponible, et la durée minimale du signal d'interception à 100 % de probabilité (POI) est inférieure à 0,28 μs, ce qui peut être utilisé pour la mesure de capture de divers signaux transitoires éclatants tels que le signal d'impulsion, le signal de boursouflure, le signal intermittent, etc.

Capacités d'analyse spectrale complètes

L'analyseur de signaux/spectre de la série Ceyear 4082 dispose d'une fonction de test de paramètres spectraux riche, pouvant fournir des résultats d'analyse plus complets et détaillés.

Prise en charge de la balayage en fréquence et du balayage FFT

Points de balayage entre 101 ~ 120 001 sélectionnables arbitrairement, le temps de balayage le plus long de 16 000 s, le temps de balayage le plus court de 1 μs pour une largeur de fréquence nulle.

Types de traces et de détecteurs riches

Prise en charge de 6 configurations de traces, 6 méthodes de détection, 3 types de moyennage, avec de riches fonctions de mesure de marqueur telles que le marqueur de bruit, la puissance de bande passante, la densité spectrale de puissance, etc., et prise en charge de la statistique de trajectoire, de la sauvegarde automatique et de la récupération des traces, etc.

Prise en charge de l'affichage du graphique en cascade des traces historiques

L'analyseur de signal/du spectre peut enregistrer 10000 trames de traces en cascade, montrant clairement le modèle de changement du spectre du signal.

Kit de mesure de puissance en un clic

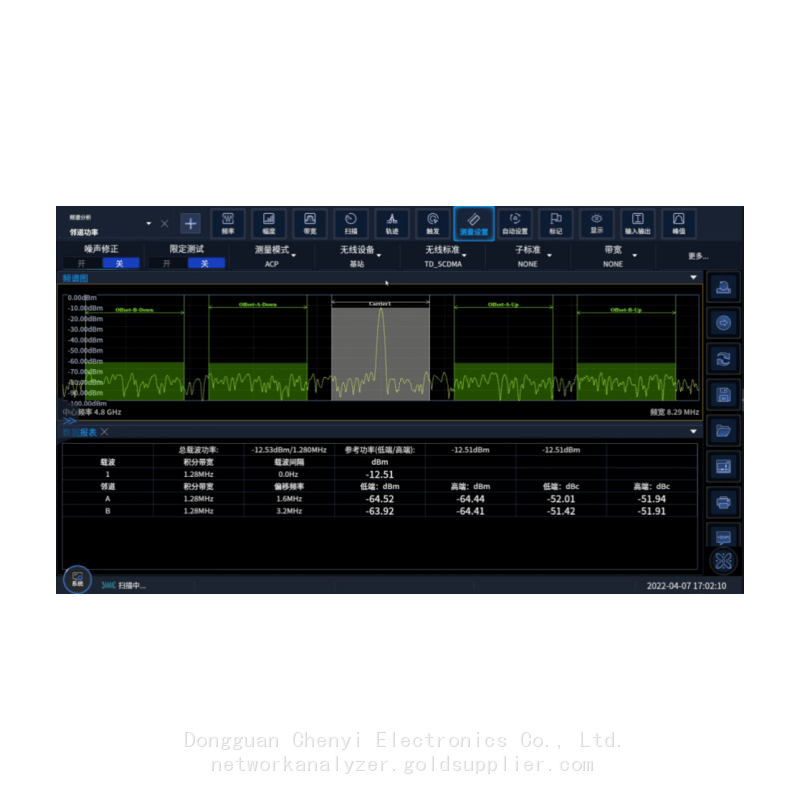

Il dispose de fonctions de test telles que la bande passante occupée, la puissance du canal adjacent, les statistiques de puissance, la puissance impulsionnelle, la distorsion harmonique, l'intermodulation du troisième ordre, l'émission parasite, le masque d'émission spectrale, etc.
