Ceyear 3674B C D E F G H K L N P PA Series Vector Network Analyzer

Ceyear 3674B C D E F G H K L N P PA Series Vector Network Analyzer

Analyseur de réseau vectoriel 3674B ：10 MHz  à  9 GHz

Analyseur de réseau vectoriel 3674C ：10 MHz à  14 GHz

Analyseur de réseau vectoriel 3674D： 10 MHz  à  20 GHz

Analyseur de réseau vectoriel 3674E ： 10MHz  à 26.5GHz

Analyseur de réseau vectoriel 3674F ： 10 MHz  à  32 GHz

Analyseur de réseau vectoriel 3674G ：10 MHz  à  44 GHz

Analyseur de réseau vectoriel 3674H ：10 MHz  à  50 GHz

Analyseur de réseau vectoriel 3674K ：10 MHz  à  53 GHz

Analyseur de réseau vectoriel 3674L ： 10 MHz  à  67 GHz

Analyseur de réseau vectoriel 3674N ：10 MHz à  90 GHz

Analyseur de réseau vectoriel 3674P  ：10 MHz  à  110 GHz

Principales caractéristiques

▶Couverture coaxiale en bande large de 500Hz à 110GHz

▶Bande passante IF de 30 MHz, 200001 points de mesure

▶Vitesse de balayage ultra-rapide, grande plage dynamique de 140 dB

▶Il dispose de 21 fonctions, telles que la mesure des paramètres S d'impulsion, la mesure des dispositifs de conversion de fréquence

    la mesure de la compression de gain, la mesure du coefficient de bruit, la mesure du spectre de fréquence

    la mesure de l'intégrité du signal, la mesure de la distorsion harmonique totale, l'active

    mesure de la distorsion d'intermodulation, et suppression automatique des accessoires

▶Enregistrement synchronisé d'instructions SCPI, génération de script avec une seule touche

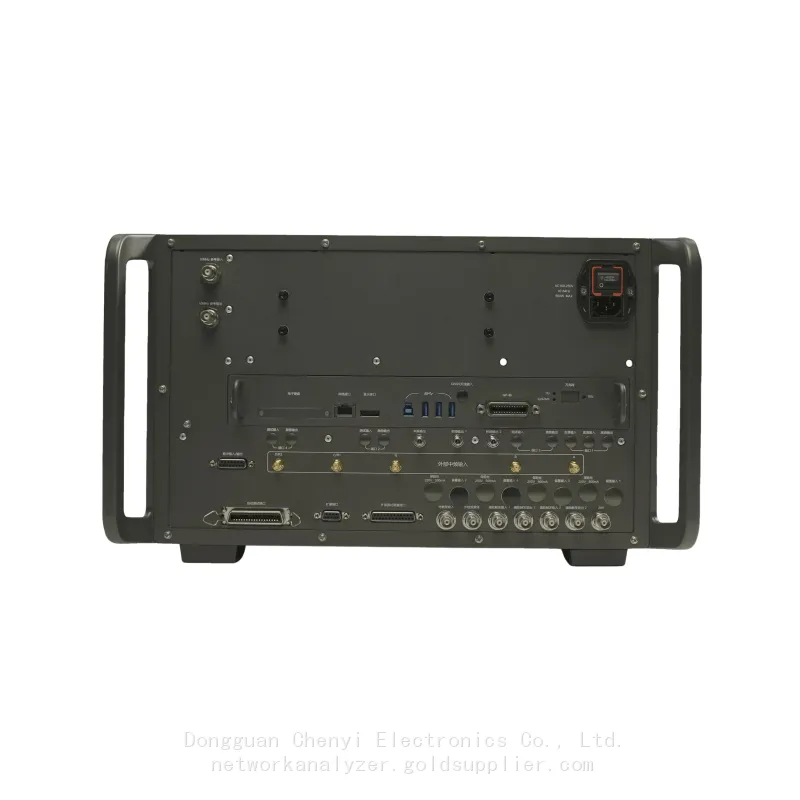

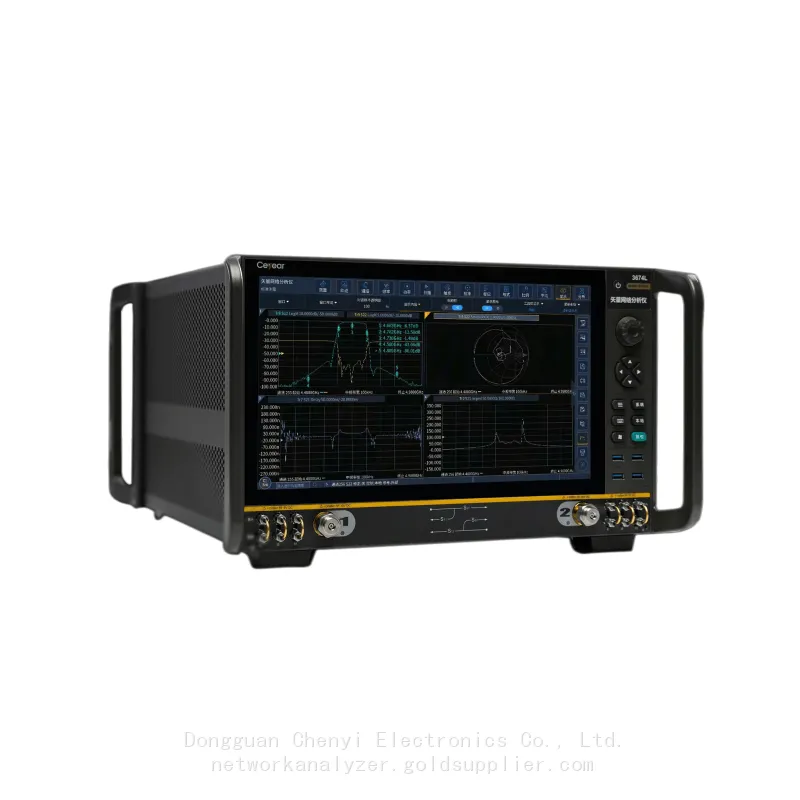

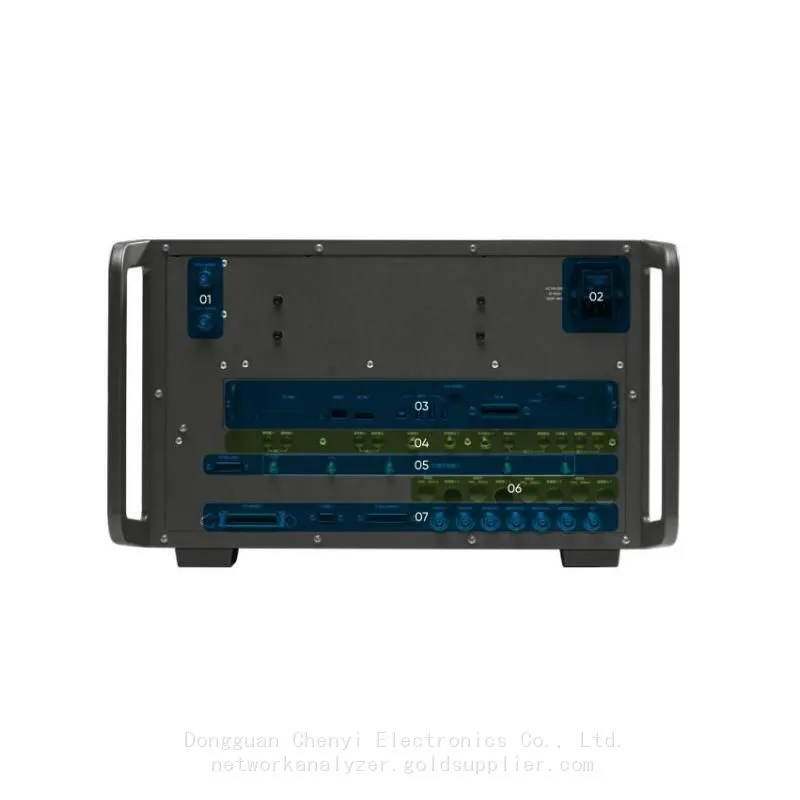

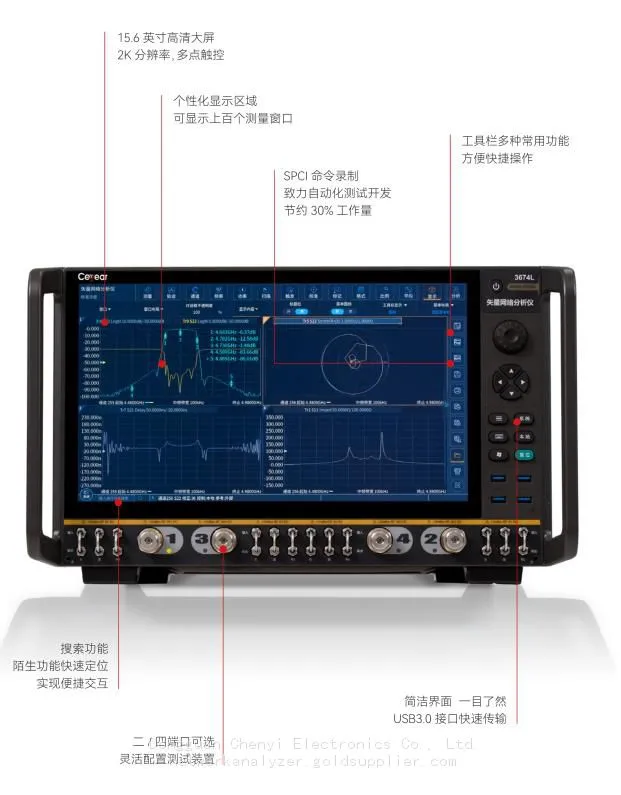

▶Un affichage multi-paramètres de 15,6 pouces sur le même écran, avec opération tactile multi-touch

Présentation du produit

L'analyseur de réseau vectoriel de la série Ceyear 3674 est le sommet de l'innovation technologique, qui peut facilement affronter les défis sévères posés par les tests de puces semiconductrices, les tests de matériaux, les tests d'antennes, les tests de câbles à haute vitesse, les tests de composants micro-ondes, etc. D'excellentes caractéristiques RF, une configuration matérielle flexible et des fonctions logicielles riches se complètent mutuellement ; une seule connexion suffit pour effectuer diverses tâches de mesure. Une conception innovante d'interaction homme-machine peut vous aider à configurer rapidement et commodément les paramètres de mesure requis, et le grand écran tactile vous offre une expérience d'opération flexible et efficace.

Caractéristiques

Analyseur de réseau vectoriel à bande ultra-large

De 500 Hz à 110 GHz pour la couverture coaxiale

Couverture de fréquence ultra-large, avec une extension de basse fréquence jusqu'à 500 Hz et la fréquence de test la plus élevée jusqu'à 110 GHz.

Excellente performance

▶Vitesse de mesure plus rapide, amélioration de l'efficacité de production

▶Précision de mesure plus élevée, pour répondre aux exigences de mesure des produits de spécification plus élevée

▶Bande passante IF allant jusqu'à 30 MHz, permettant des tests rapides et des tests d'impulsions étroites

▶Le nombre maximal de 200001 points de mesure peut apporter des résultats de mesure plus raffinés

▶En utilisant la technologie de mélange d'ondes de base à bande ultra-large et la technologie d'amélioration de la puissance de sortie de la source, nous améliorons considérablement la plage dynamique, et la plage dynamique optimale peut atteindre 140 dB, fournissant des résultats de mesure plus précis et fiables pour le test de

     Grands dispositifs dynamiques tels que des filtres

Caractéristiques riches

Avec la mesure des paramètres S en impulsions, la mesure des dispositifs de conversion de fréquence, la mesure de compression de gain

la mesure du coefficient de bruit, la mesure du spectre, la mesure de l'intégrité du signal

la mesure de la distorsion harmonique totale, la mesure de la distorsion d'intermodulation active

la mesure, la suppression automatique des dispositifs de fixation de 21 types de fonctions, combinées avec la forme d'application spécifique pour une solution de test au niveau du système, répondant précisément aux besoins des utilisateurs de différentes industries.

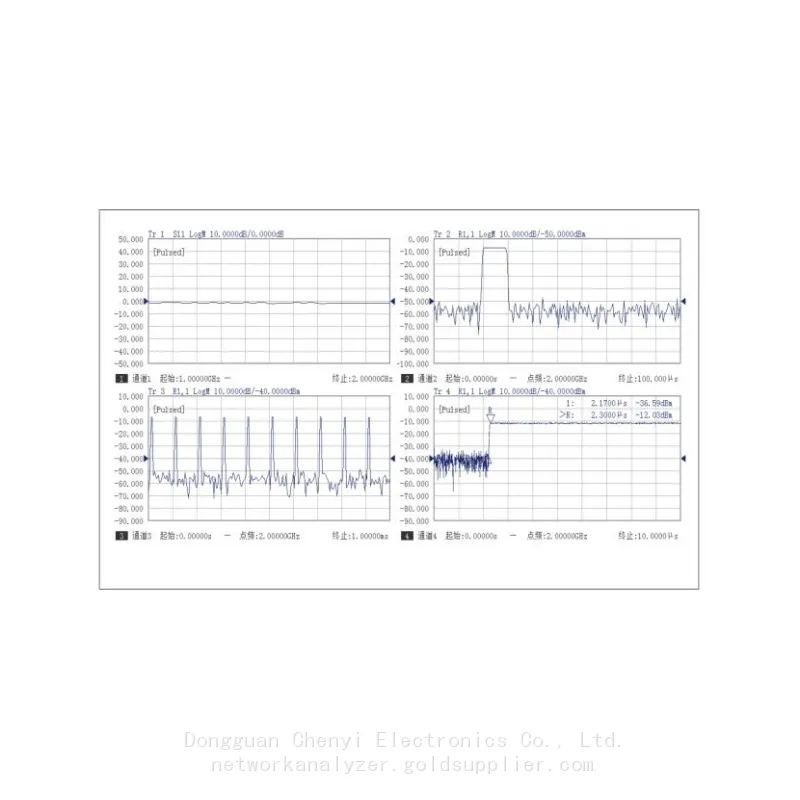

Mesure des paramètres S en impulsions

Modulation d'impulsions intégrée, le test est rapide et simple

Générateur d'impulsions 4 voies intégré pour la modulation de la source interne, la commande de la porte IF et la sortie du panneau arrière, La largeur d'impulsion et le retard temporel de chaque générateur d'impulsions peuvent être réglés

indépendamment.

Les sources de modulation de la source incluent plusieurs états tels que l'entrée du panneau arrière, l'impulsion interne

générateur, normalement ouvert et normalement fermé. La source de l'analyseur de réseau vectoriel peut

être modulée par des impulsions externes ou modulée par un modulateur externe et mesurée en

déclenchant le mode de synchronisation. La fonction de mesure des paramètres S d'impulsion fournit

un soutien puissant pour le test des composants T / R de radar et des signaux d'antenne et du module d'émission-réception.

Excellentes capacités de test d'impulsion

▶Période d'impulsion allant jusqu'à 70s

▶La résolution d'impulsion était aussi basse que 8,3ns

▶Test d'impulsion synchrone large bande, largeur d'impulsion <42ns

▶Mode de synchronisation d'impulsion interne ou externe

▶7 modes de modulation de source, tels que les impulsions externes et internes

▶4 générateurs d'impulsion avec largeur d'impulsion et retard indépendant

▶Fonction de mesure synchrone large bande automatique et de mesure asynchrone en bande étroite

▶Filtre en bande étroite adaptatif pour améliorer la capacité de test des impulsions étroites

▶3 pour déclencher les modules d'entrée et de sortie afin de fournir une fonction de coordination flexible du système

▶Fonctions de test des paramètres S d'impulsion de balayage, de test d'enveloppe d'impulsion et de test de point d'impulsion

Application typique

Modulation d'impulsion intégrée, le test est rapide et simple

Générateur d'impulsions 4 voies intégré pour la modulation de source interne, le contrôle de porte IF et la sortie depuis le panneau arrière. La largeur d'impulsion et le retard temporel de chaque générateur d'impulsions peuvent être configurés indépendamment.

Les sources de modulation de source incluent plusieurs états tels que l'entrée du panneau arrière, le générateur d'impulsions interne, ouvert normalement et fermé normalement. La source de l'analyseur de réseau vectoriel peut être modulée par des impulsions externes ou modulée par un modulateur externe et mesurée en déclenchant le mode de synchronisation. La fonction de mesure des paramètres S d'impulsion offre un soutien puissant pour le test des composants T / R de radar et des signaux d'antenne et du module d'émission-réception.

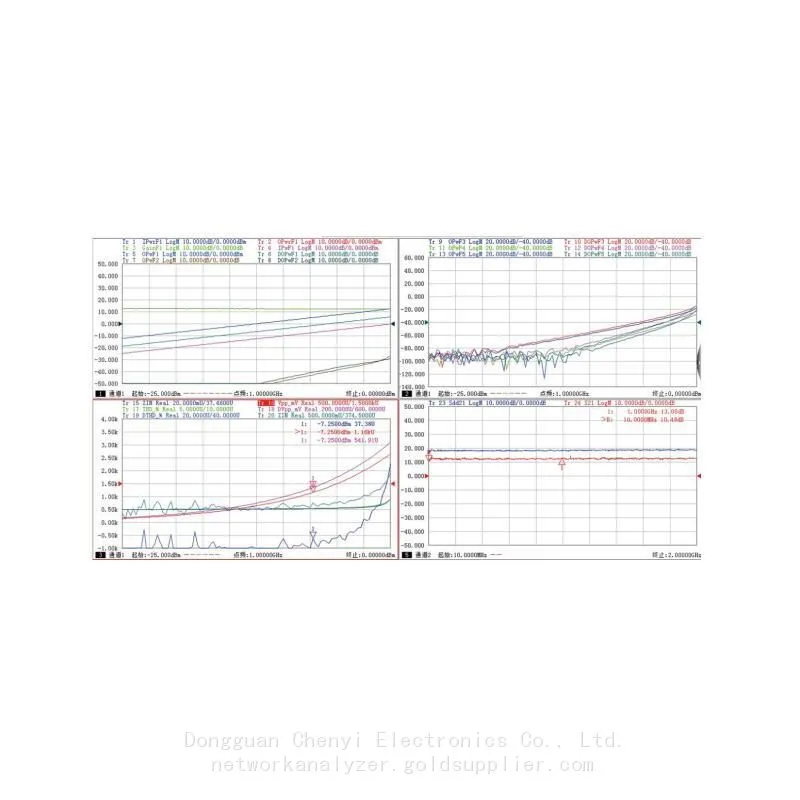

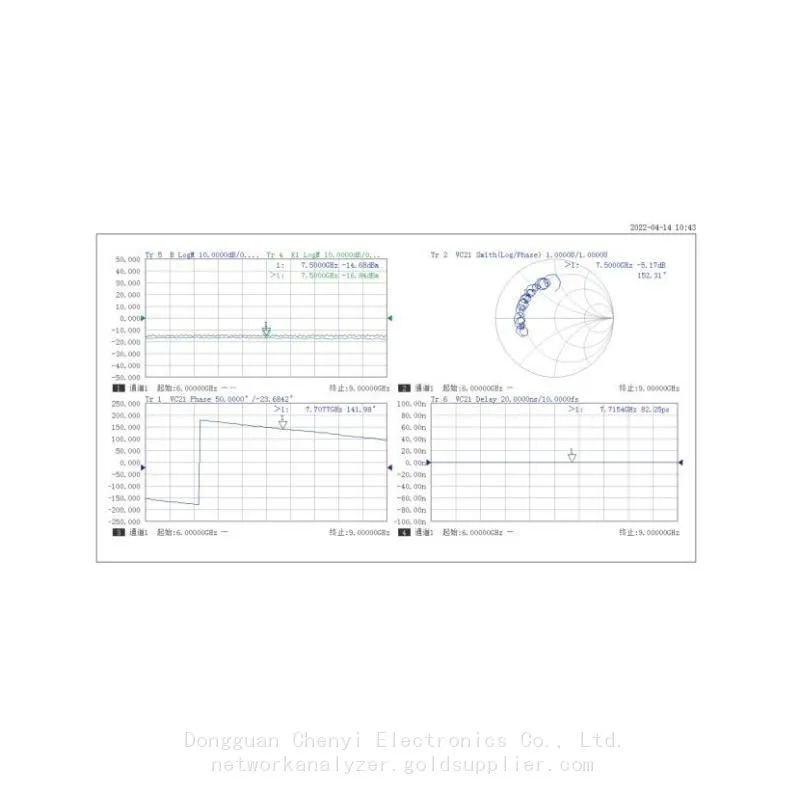

Mesure des caractéristiques complètes du mélangeur/convertisseur

Fournit une configuration de mesure complète des caractéristiques du mélangeur/convertisseur, prend en charge la vibration primaire du second ordre et l'entrée de source de vibration primaire externe ; prend en charge plusieurs types de balayage tels que le balayage linéaire, le balayage en puissance et le balayage par segment ; une configuration simple peut automatiquement terminer la distribution de fréquence RF complexe du mélangeur, le double LO, la multiplication de fréquence IF et la distribution de fréquence ; prend en charge la configuration de la puissance du port source, la puissance du port de vibration locale, l'atténuation et les caractéristiques de balayage en puissance.

Test et analyse simples et efficaces des caractéristiques de réponse en amplitude de perte de conversion de fréquence

Fournit la fonction de mesure la plus directe et la plus précise de la réponse en amplitude de perte de conversion de fréquence du mélangeur/convertisseur. Améliore l'étalonnage en puissance par le wattmètre pour terminer l'étalonnage de la bande complète RF et IF.

Méthode d'étalonnage de double puissance indépendante permettant le test et l'analyse du dispositif de conversion de fréquence non inséré

Prend en charge l'alimentation à double source indépendante et l'étalonnage du récepteur, fournit la solution du mode de connexion non inséré grâce au mode de séparation des ports, au lieu de méthodes telles que le dé-encastrement du connecteur et le dé-encastrement du compteur de puissance, pour fournir un mode d'étalonnage plus précis pour les pièces mesurées sans insertion.

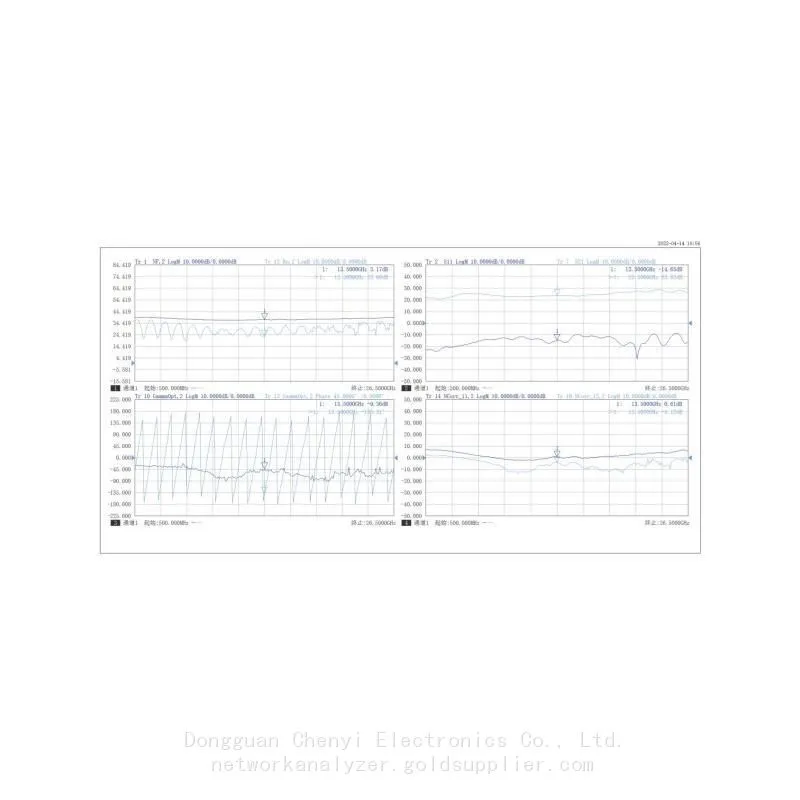

Un seul instrument effectue simultanément l'analyse des tests de réponse en amplitude et de réponse en retard de phase absolue en temps réel

Offre une capacité de mesure complète de la réponse en amplitude, de la phase absolue et du retard absolu du mélangeur / convertisseur de fréquence. Une seule connexion peut effectuer la mesure des caractéristiques complexes du mélangeur / convertisseur, avec une grande précision de mesure en amplitude et en phase.

Caractérisation des caractéristiques du mélangeur / convertisseur

L'analyse de mesure vectorielle du mélangeur / convertisseur peut effectuer la caractérisation du mélangeur, qui est utilisée pour déterminer les caractéristiques du mélangeur et obtenir les caractéristiques du convertisseur.

La fonction de caractérisation des caractéristiques sert de fonction indépendante, et les fichiers de données de caractérisation du mélangeur générés peuvent être automatiquement appelés dans l'analyse de mesure vectorielle.

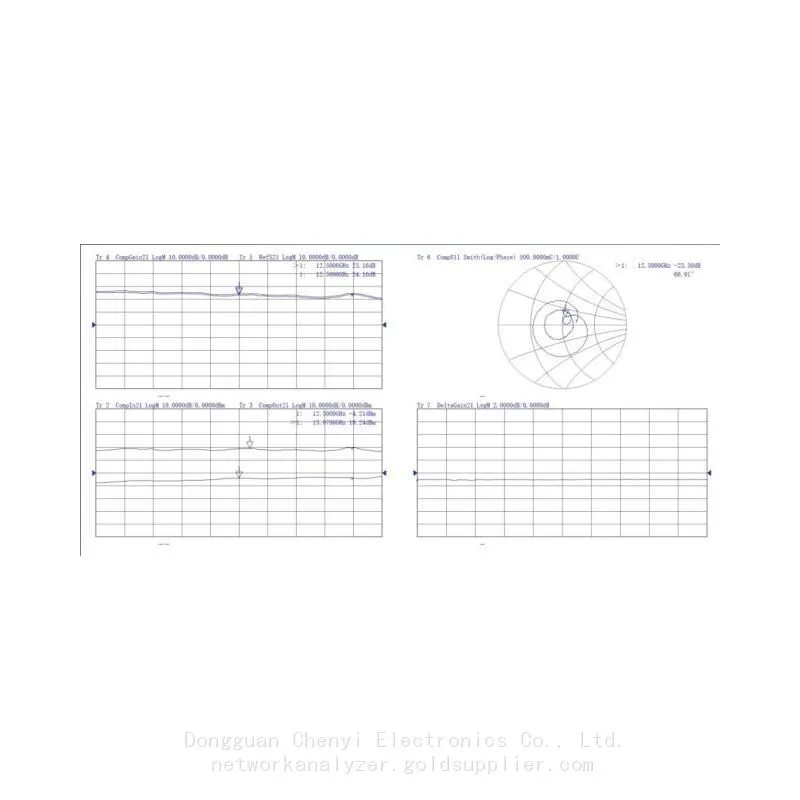

Calibration de puissance, calibration de guide pour obtenir des mesures de haute précision

La calibration de puissance et la calibration du récepteur peuvent obtenir des valeurs précises de puissance d'entrée et de puissance de sortie au point de compression. Des mesures de gain exactes et des valeurs d'adaptation d'entrée/sortie peuvent être obtenues.

Diverses méthodes de balayage et de compression doivent être utilisées pour traiter différents scénarios de mesure

Le balayage intelligent peut obtenir rapidement et précisément les points de compression, fournir le balayage de puissance de chaque point de fréquence et le mode de balayage en fréquence de chaque point de puissance, obtenir des données de mesure complètes, fournir la compression du gain linéaire, de la compression du gain maximal, de la compression à partir du point de repli, la compression X/Y, la compression à l'état saturé, les utilisateurs peuvent choisir différentes méthodes de compression en fonction du type de test et de différents scénarios de mesure.

Dessin en vue 3D, montrant visuellement les caractéristiques des pièces testées

Fournir une fonction de vue 3D pour mieux montrer les performances du dispositif testé dans l'état d'excitation ; il peut également montrer le profil de fréquence et le profil de puissance pour montrer visuellement les caractéristiques du dispositif mesuré à chaque point de fréquence et à chaque point de puissance.
