Ceyear 3943B et 3943B-S Récepteur de surveillance Avec une large plage de fréquences allant de 9kHz à 8GHz

Ceyear 3943B et 3943B-S Récepteur de surveillance  Large plage de fréquences de 9kHz à 8GHz

Récepteur de surveillance 3943B    ：    9KHZ  à  8GHZ

Récepteur de surveillance 3943B-S：    9KHZ  à 8GHZ

Caractéristiques principales

▶Excellente performance de réception

▶Opération parallèle multi-canaux

▶Balayage multi-mode conforme à l'ITU

▶Démodulation de signal prenant en charge plusieurs modes de modulation

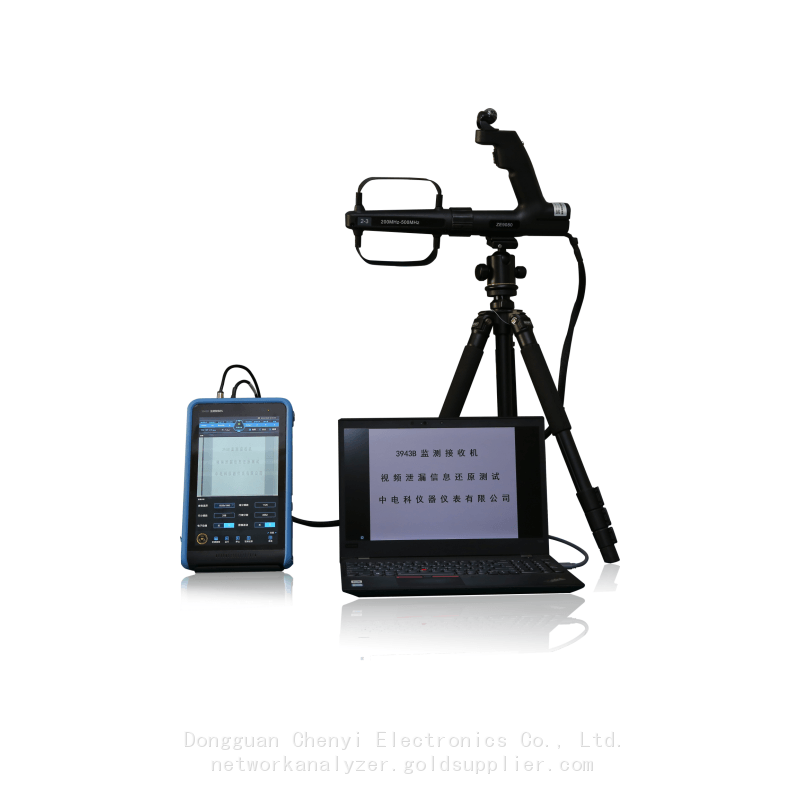

▶Détection et restauration des fuites vidéo d'ordinateur

▶Recherche de direction de source de rayonnement manuelle par antenne directionnelle

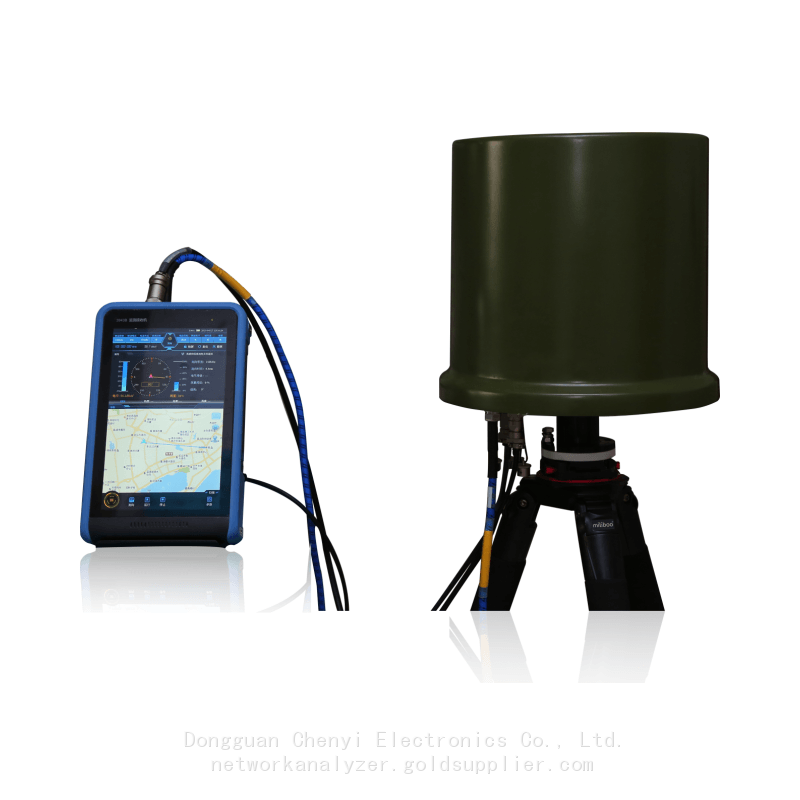

▶Recherche de direction de source de rayonnement automatique via antenne directionnelle multi-éléments

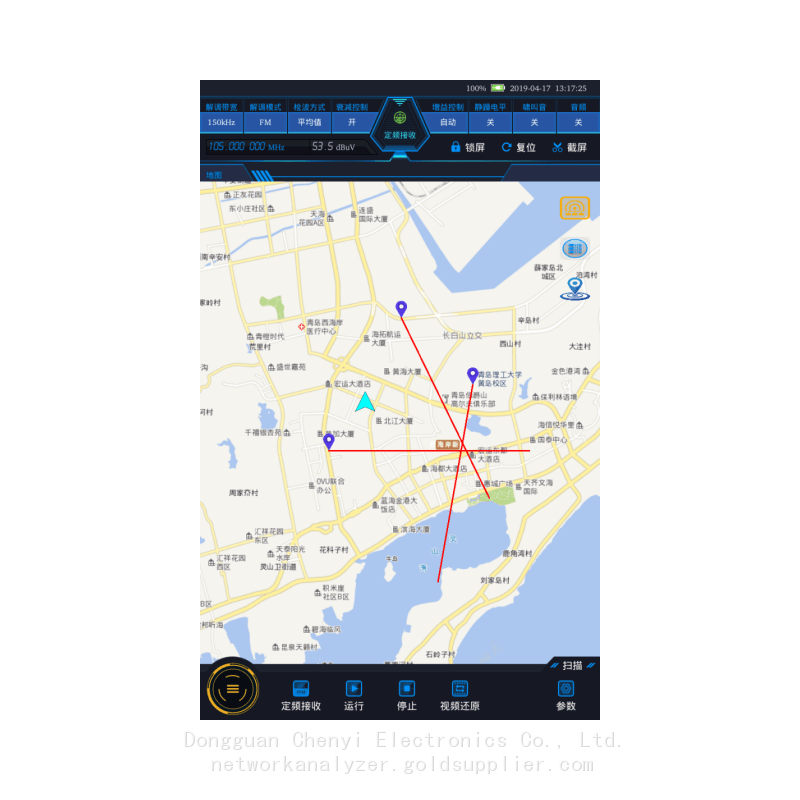

▶Fonction de positionnement de source de rayonnement

▶Fonction d'enregistrement de signal radio

▶Lecture de données audio et de spectre

▶Contrôle à distance

Présentation du produit

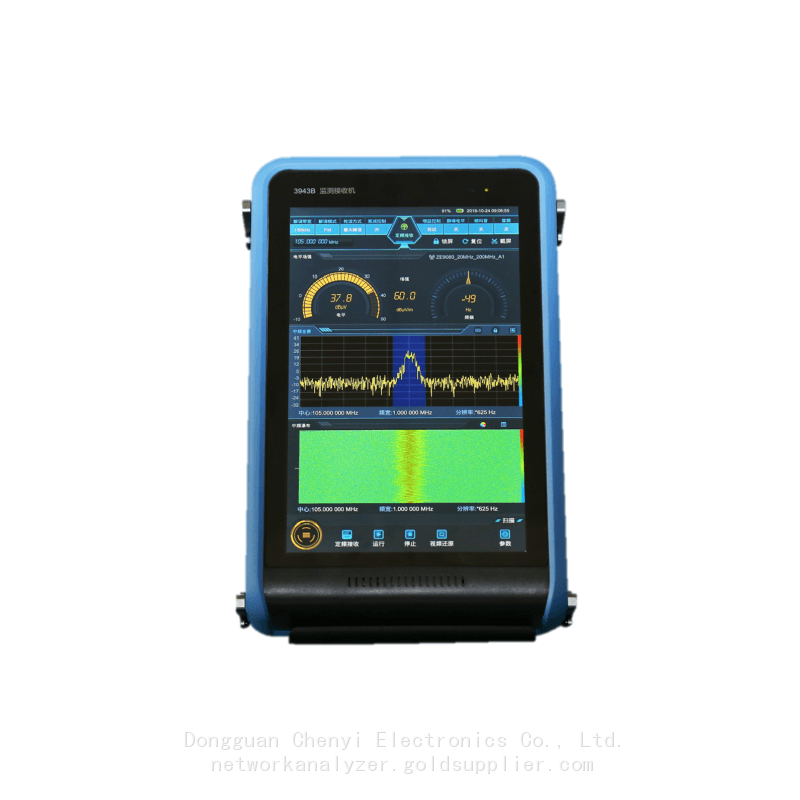

La taille globale du récepteur de surveillance portatif est de 182,5 mm × 289 mm × 69 mm, le poids de l'ensemble de la machine est inférieur à 3,5 kg, la durée de fonctionnement est de 3 à 4 h avec batterie, l'écran est un TFT de 10,1 pouces et il est doté d'un écran tactile intégré. Avec de multiples fonctions telles que la recherche, l'interception, la mesure, l'analyse, la démodulation, la recherche de direction, le positionnement, etc. des signaux radio, il peut être utilisé pour effectuer des tâches telles que la surveillance des émissions, la mesure de la couverture, la détection et le positionnement rapides des sources d'émission illégales/des sources d'interférence, et la sécurité radio des grandes activités conformes aux spécifications de l'ITU. L'ensemble de la machine adopte une conception d'écran tactile complet, et le logiciel prend en charge le mode interactif multi-touch. L'expérience d'opération tactile du téléphone intelligent est complètement transférée sur le dispositif de récepteur de surveillance. Les utilisateurs peuvent facilement effectuer des opérations telles que le zoom avant, le zoom arrière de la trajectoire d'affichage, le déplacement de la fenêtre, la configuration des paramètres, etc. grâce aux gestes tactiles, offrant au maximum une interface utilisateur conviviale, de sorte que l'utilisateur peut opérer le récepteur de surveillance comme s'il utilisait un téléphone portable ou une tablette.

Caractéristiques

Excellente performance de réception

Large plage de fréquence de surveillance (9kHz~8GHz) et plage de fréquence de localisation (20MHz~6GHz) pour répondre à la réception des signaux des services radio actuels et futurs

Fournit une bande passante d'analyse maximale de 20MHz, même un large spectre d'impulsions courtes ou de rafales peut être détecté et analysé

La conception de pré-sélection en bande complète est conforme aux caractéristiques radiofréquences, c'est-à-dire qu'elle évite la surcharge de l'équipement, reçoit des signaux à haute sensibilité, est complétée par une meilleure résolution des signaux et offre une performance de réception supérieure.

Opération parallèle multi-canaux

Trois canaux de traitement parallèle fournissent respectivement les fonctions de mesure du spectre, de mesure de la puissance de champ et de démodulation, ce qui facilite pour les utilisateurs d'obtenir les résultats d'analyse corrélée multi-domaine des signaux.

La bande passante du spectre en temps réel du canal de mesure du spectre peut être réglée de 1 kHz à 20MHz, avec 35 étapes de 0,625Hz à 2MHz de bande passante de résolution. Le spectre peut être sélectionné pour effectuer une moyenne, un échantillonnage, une tenue maximale ou une tenue minimale avant la sortie via les interfaces écran ou LAN.

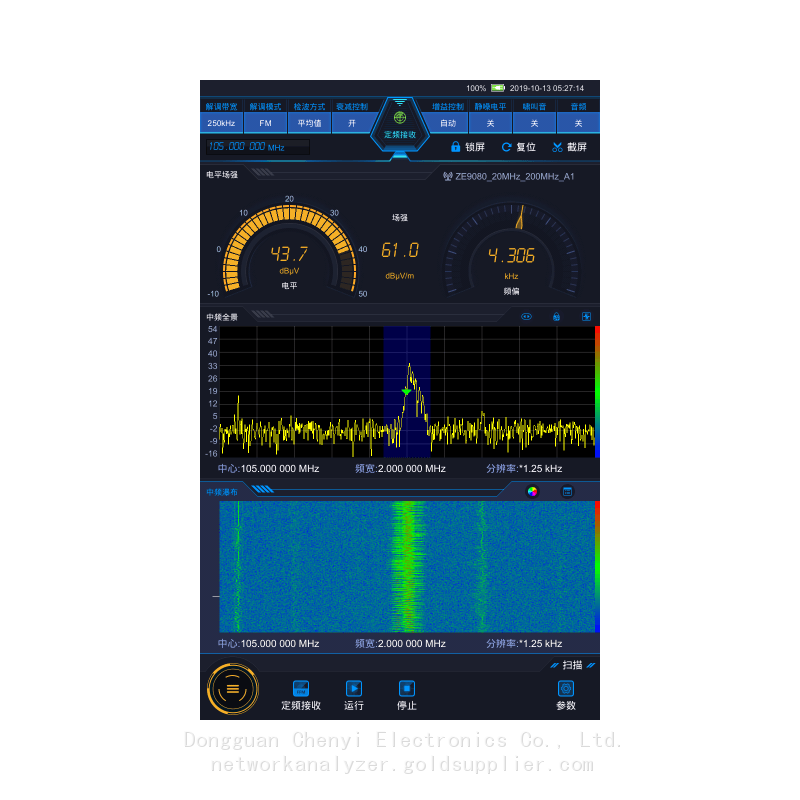

Le canal de mesure de la force de champ de niveau dispose de 34 filtres IF. La bande passante IF va de 100 Hz à 20 MHz et peut être sélectionnée indépendamment de la bande passante du spectre, ce qui est pratique pour les utilisateurs de traiter différents signaux avec un rapport signal optimal ; le niveau/la force de champ peut être échantillonné via l'écran ou l'interface LAN. La détection de pic, de puissance ou moyenne est disponible avant la sortie.

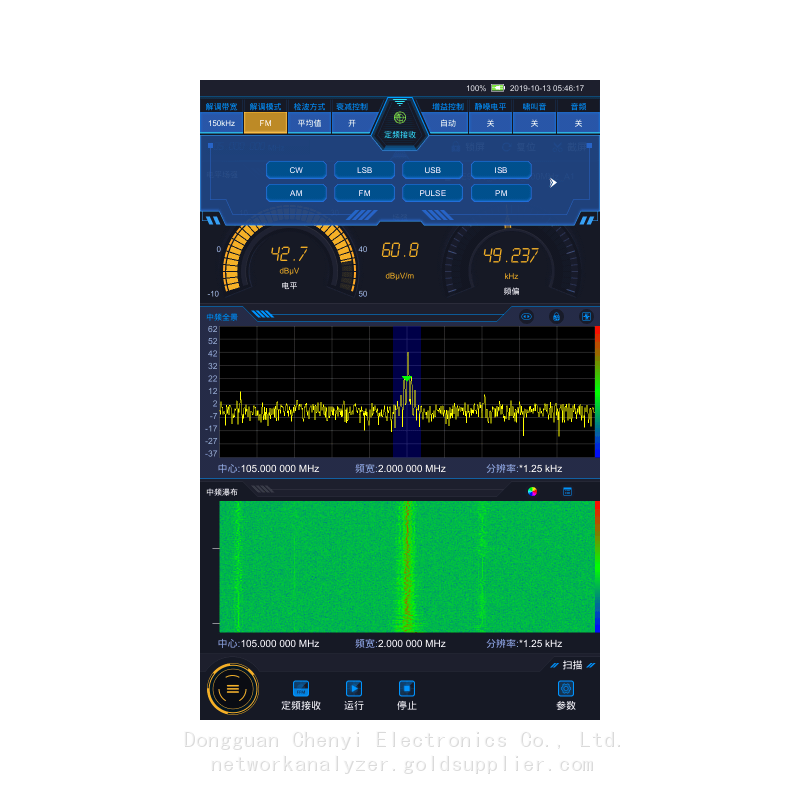

Le canal de démodulation reçoit le canal de mesure de la force de champ de niveau. La sortie du signal de bande de base complexe du filtre IF peut être directement utilisée pour la démodulation FM/PM. Le signal de bande de base complexe ajusté par AGC/MGC peut être directement sorti via l'interface LAN ou utilisé pour la démodulation AM/LSB/USB/ISB/CW/PULSE, et les données de résultat de démodulation peuvent être sorties via l'interface LAN ; les données de démodulation audio numérique peuvent être sorties par l'interface LAN ou converties en signal analogique pour la lecture par haut-parleur.

Application typique

Le 3943B peut être appliqué au département de réglementation radio, en utilisant les diverses méthodes de balayage du récepteur pour faciliter les activités de supervision quotidiennes recommandées par l'ITU.

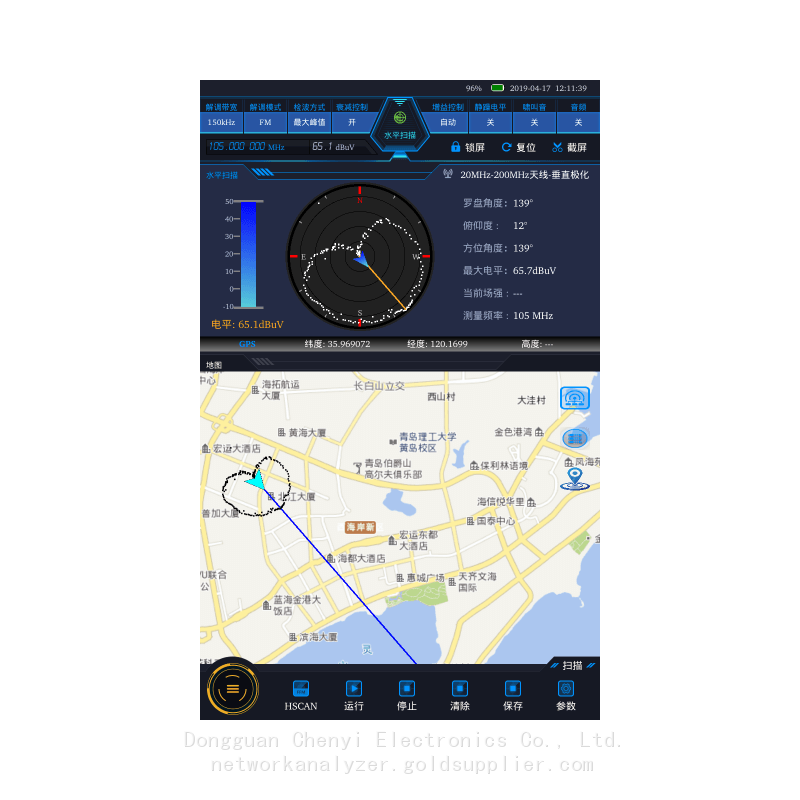

La fonction de numérisation panoramique du 3943B peut rapidement détecter les interférences causées par les stations de radio illégales, les sources d'interférence, les émissions soudaines, etc., et localiser rapidement la source d'interférence grâce à la numérisation horizontale ou à la fonction de radiogoniométrie (DF).

La couverture réelle du service radio est une partie importante avant le lancement du service. Le 3943B peut être utilisé pour facilement effectuer l'essai routier réel du signal de service et terminer rapidement la couverture du service.
