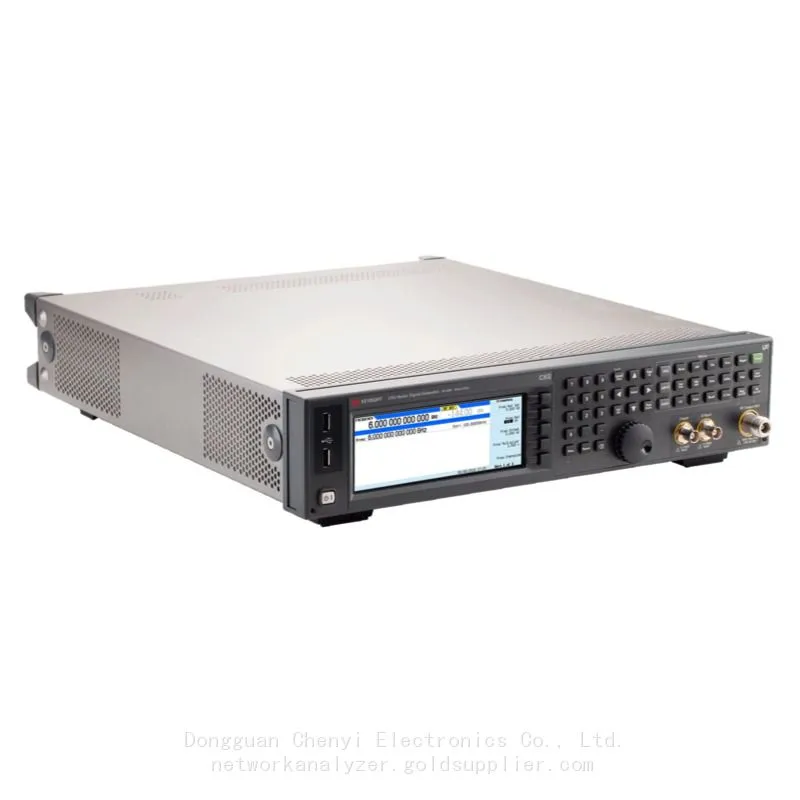

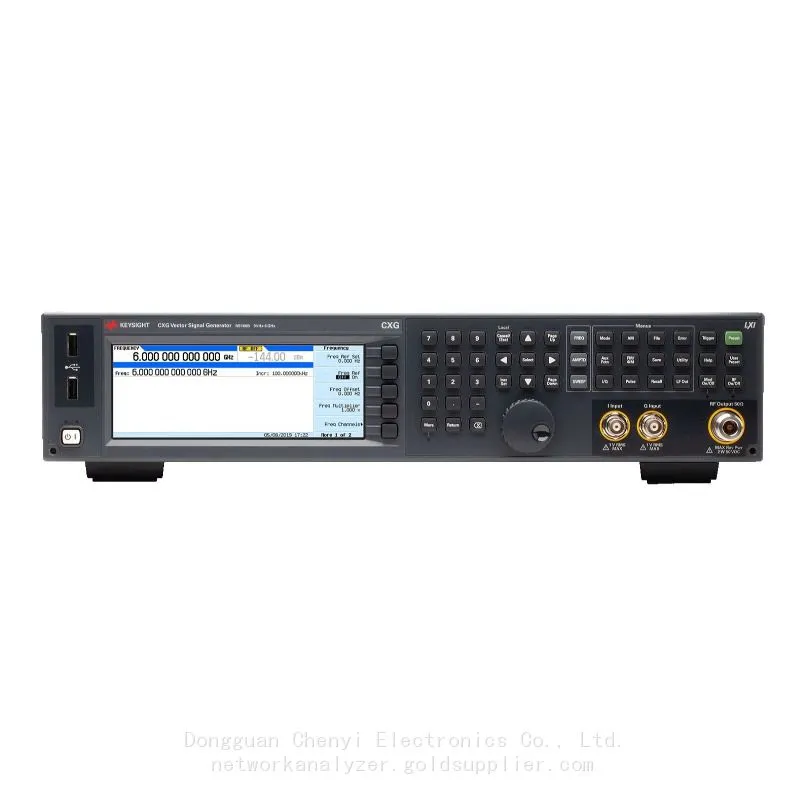

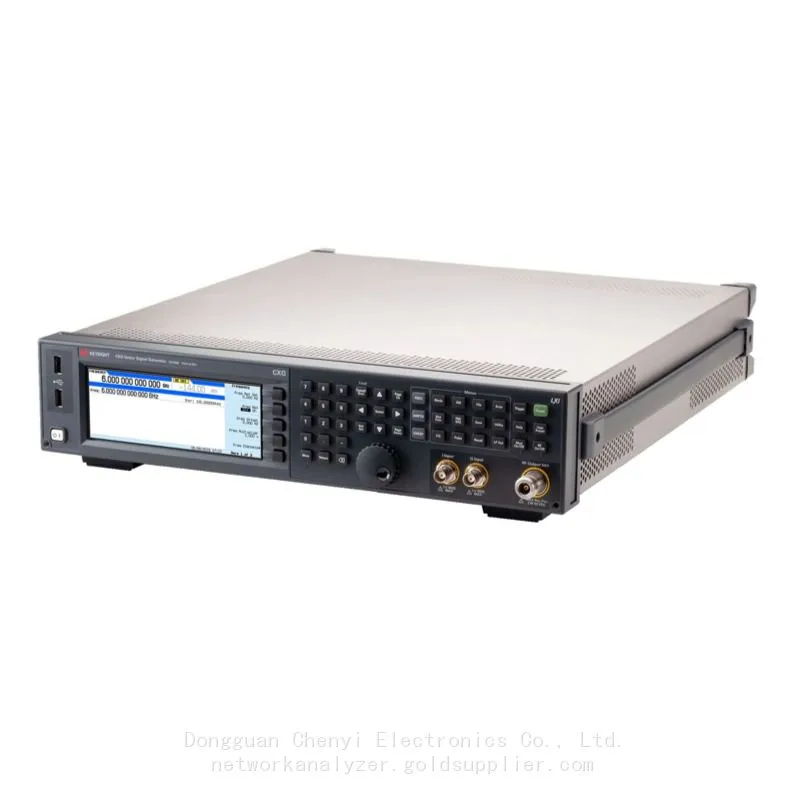

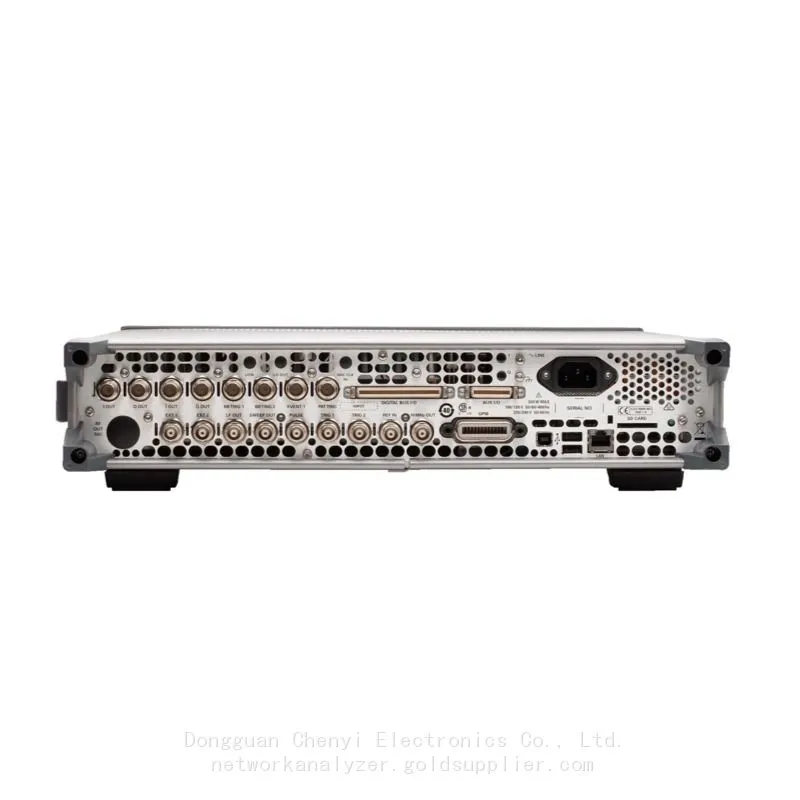

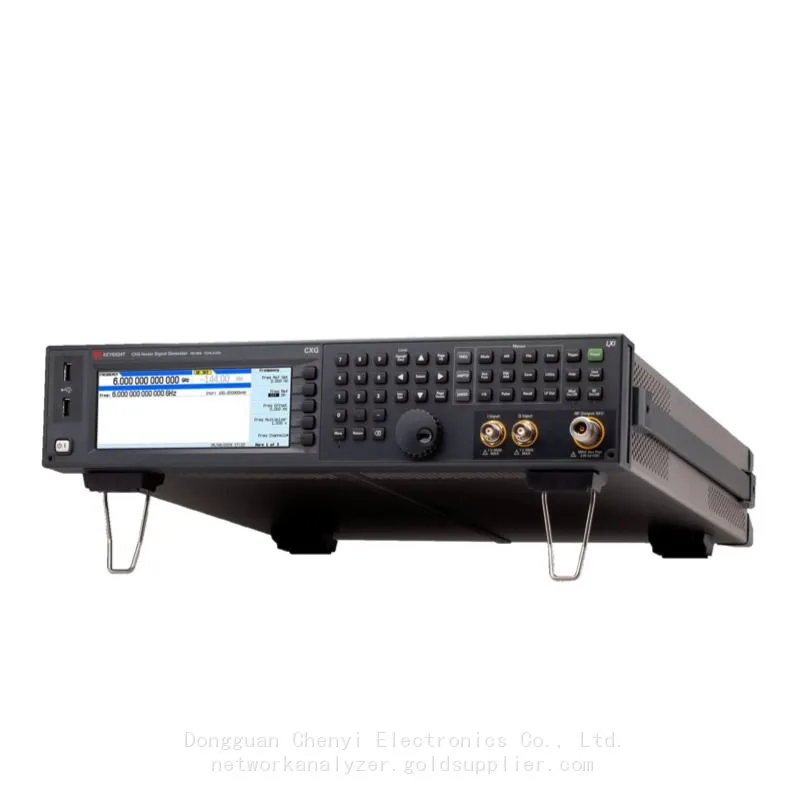

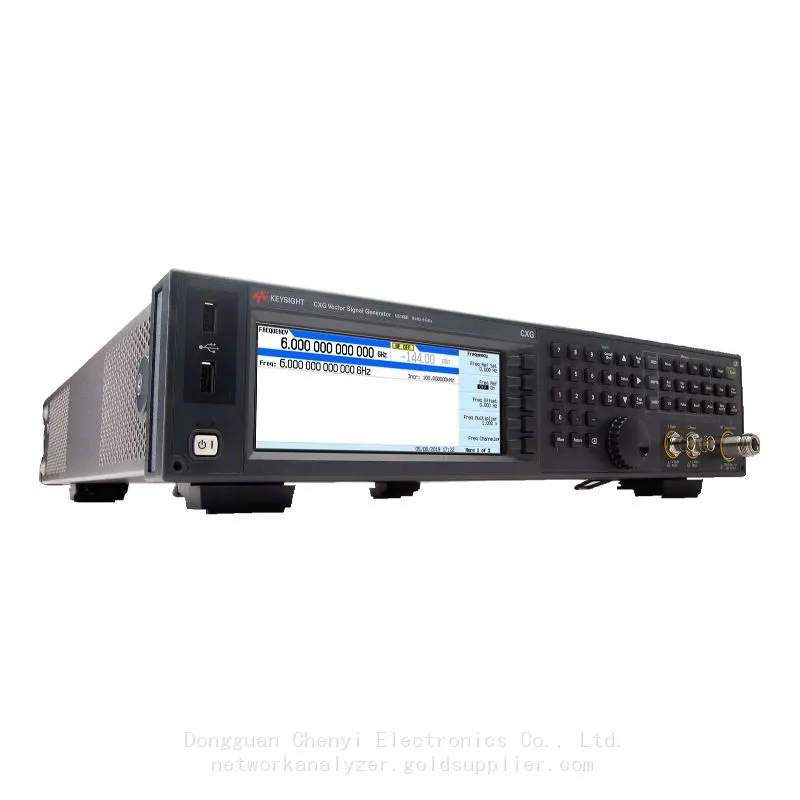

Keysight N5166B CXG Générateur de signaux RF vectoriels N5166B-Option 506.9 kHz à 6 GHz

Keysight N5166B CXG Générateur de signaux vectoriels RF N5166B-Option 506, 9 kHz à 6 GHz

N5166B-Option 503 :  9 kHz à 3 GHz

N5166B-Option 506 :  9 kHz à 6 GHz

N5166B CXG Générateur de signaux vectoriels RF de la série X, Génération de signaux essentielle pour les objets connectés (IoT) et

appareils à usage général

Points forts

Conçu pour concevoir et tester les objets connectés (IoT) et les appareils à usage général

▶Couvre une plage de fréquences de 9 kHz à 3 ou 6 GHz et une bande passante de modulation RF allant jusqu'à 120 MHz

▶Effectue des tests paramétriques de base des composants et une vérification fonctionnelle des récepteurs

▶Teste votre appareil avec plusieurs signaux vectoriels vérifiés et conformes aux normes

▶Résout facilement les problèmes de votre composant au sein d'un système de communication sans fil à l'aide d'un générateur de signaux vectoriels fiable

▶Minimise les temps d'arrêt et les dépenses grâce à des solutions d'automaintien et des réparations à faible coût

Définition et termes

Les spécifications représentent les performances garanties d'un instrument calibré qui a été stocké pendant

un minimum de 2 heures dans la plage de température de fonctionnement de 0 à 55°C, sauf indication contraire,

et après une période de préchauffage de 45 minutes.

Les valeurs typiques (typ.) décrivent des informations supplémentaires sur les performances du produit qui ne sont pas couvertes par la garantie du produit.

Ces performances dépassent les spécifications et 80 pour cent des appareils les présentent avec un niveau de confiance de 90 pour cent dans la

 plage de température de 20 à 30°C. Les performances typiques n'incluent pas l'incertitude de mesure.

Les valeurs nominales (nom.) indiquent les performances moyennes attendues ou une caractéristique dont

les performances sont par conception, comme le connecteur de 50 ohms. Ces données ne sont pas garanties et sont mesurées

à température ambiante (environ 25°C).

La valeur mesurée (meas.) décrit une caractéristique mesurée lors de la phase de conception à des fins

de communiquer les performances attendues, telles que la dérive d'amplitude en fonction du temps. Ces données ne sont pas garanties

et sont mesurées à température ambiante (environ 25°C).

OPTION

Caractéristiques supplémentaires

N5166B-009：   Mémoire solide interne

N5166B-303 ：  Générateur multifonction

N5166B-UNT ：    Modulation AM, FM, de phase

N5166B-UNW：  Modulation d'impulsion étroite

Documentation de calibration

N5166B-UK6：  Certificat de calibration commercial avec données de test

Caractéristiques des systèmes vectoriels

N5166B-022：  Mise à niveau de la mémoire du générateur de bande de base de 32 Msa à 512 Msa

N5166B-653：  Générateur de bande de base ARB (largeur de bande RF de 60 MHz, 32 Msa)

N5166B-655：  Mise à niveau du générateur de bande de base de 60 à 120 MHz de largeur de bande RF

Plage de fréquence

N5166B-503：  Plage de fréquence, 9 kHz à 3 GHz

N5166B-506：  Plage de fréquence, 9 kHz à 6 GHz

Caractéristiques de performance générales

N5166B-1ER：  Entrée de référence flexible (1-50 MHz)

Licences pour 50 formes d'onde

N5166B-250：  Licence pour 50 formes d'onde 1

N5166B-251：  Licence pour 50 formes d'onde 2

N5166B-252：  Licence pour 50 formes d'onde 3

N5166B-253：  Licence pour 50 formes d'onde 4

N5166B-254：  Licence pour 50 formes d'onde 5

N5166B-255：  Licence pour 50 formes d'onde 6

N5166B-256：  Licence pour 50 formes d'onde 7

N5166B-257：  Licence pour 50 formes d'onde 8

N5166B-258：  Licence pour 50 formes d'onde 9

N5166B-259：  Licence pour 50 formes d'onde 10

Licences pour 5 formes d'onde

N5166B-221：  Licence pour 5 formes d'onde 1

N5166B-222：  Licence pour 5 formes d'onde 2

N5166B-223：  Licence pour 5 formes d'onde 3N5166B-224：  Licence de forme d'onde pour 5 unités4

N5166B-225：  Licence de forme d'onde pour 5 unités5

N5166B-226：  Licence de forme d'onde pour 5 unités6

N5166B-227：  Licence de forme d'onde pour 5 unités7

N5166B-228：  Licence de forme d'onde pour 5 unités8

N5166B-229：  Licence de forme d'onde pour 5 unités9

Accessoires

N5180AXTB：  Boîte de transport rigide

N5180CVRB：  Couverture du panneau avant
