Signal Hound SM200B Solution de test de signaux pour les communications micro-ondes et satellitaires

Signal Hound SM200B Solution de test de signaux de communication micro-ondes et satellitaires

La communication micro-onde et la communication satellitaire sont des composantes importantes de la communication sans fil à longue distance moderne, largement utilisées dans les domaines de l'aérospatiale, de la communication maritime, de la communication dans les régions éloignées et de la communication d'urgence. Les signaux de communication micro-ondes et satellitaires présentent les caractéristiques de haute fréquence, de large bande passante, de changement rapide de signal et de exigences strictes en matière de qualité du signal. Les analyseurs de spectre à basse fréquence traditionnels ne peuvent pas répondre aux besoins de test haute fréquence des signaux micro-ondes et satellitaires, et les équipements de test de satellite professionnels de haute gamme sont coûteux et ont des fonctions limitées. L'analyseur de spectre ultra-large bande de 20 GHz et le récepteur de surveillance Signal Hound SM200B offrent une solution de test professionnelle et économique pour la détection des signaux de communication micro-ondes et satellitaires, le débogage des équipements et l'optimisation des systèmes.

Une couverture de fréquence ultra-large de 20 GHz s'adapte pleinement aux bandes de fréquence micro-ondes et satellitaires. La communication micro-ondes fonctionne principalement dans les bandes de haute fréquence de 3 GHz à 20 GHz, et les bandes de fréquence auxiliaires de la communication satellitaire couvrent également les bandes de fréquence moyenne et haute en dessous de 20 GHz. La plupart des analyseurs de spectre portables ordinaires ne peuvent tester que en dessous de 12 GHz, ce qui ne peut couvrir la totalité de la bande de fréquence des signaux micro-ondes. La couverture de fréquence sans interruption de 100 kHz à 20 GHz du SM200B couvre complètement toutes les bandes de fréquence de communication micro-ondes civiles et industrielles principales ainsi que les bandes de fréquence auxiliaires de liaison descendante et montante satellitaire, permettant le test en bande complète des signaux de communication fixe micro-ondes, de communication micro-ondes mobile et de communication auxiliaire satellitaire.

Une largeur de bande instantanée ultra-large de 160 MHz répond aux tests de signaux satellites et micro-ondes à large bande. Les communications micro-ondes et satellitaires modernes adoptent une technologie de transmission haute vitesse à large bande pour améliorer le taux et la capacité de communication. Les analyseurs de spectre à bande étroite entraîneront une troncature du signal et une acquisition incomplète des données de spectre lors du test des signaux de communication à large bande. La largeur de bande instantanée ultra-large de 160 MHz du SM200B peut capturer en temps réel des signaux micro-ondes et satellitaires à large bande complets, analyser avec précision la distribution du spectre du signal, la platitude de puissance et la qualité de modulation, et fournir un soutien de données complet pour le débogage et l'optimisation du système de communication.

Une vitesse de balayage ultra-élevée permet la surveillance en temps réel des signaux satellitaires dynamiques. Les signaux de communication satellitaire sont affectés par le décalage de l'orbite satellitaire, les interférences atmosphériques et l'occlusion du terrain, et la force du signal et l'état du spectre sont en constante évolution. Les signaux de communication micro-ondes sont également sujets à des interférences transitoires et à des tremblements de signal en raison de facteurs environnementaux. La vitesse de balayage ultra-élevée de 1 THz/s du SM200B peut effectuer un balayage du spectre en bande complète en quelques millisecondes, réaliser la surveillance dynamique en temps réel des signaux micro-ondes et satellitaires, capturer rapidement les tremblements de signal, les interférences transitoires et les mutations de puissance, et aider les ingénieurs à ajuster en temps opportun les paramètres du système de communication pour garantir une qualité de communication stable.

Un faible bruit de phase et une forte linéarité garantissent une évaluation de la qualité du signal de haute précision. La communication micro-ondes et satellitaire a des exigences extrêmement élevées en matière de pureté et de stabilité du signal. Un bruit de phase minime et une distorsion du signal entraîneront une augmentation du taux d'erreur de communication et une réduction de l'efficacité de transmission. La conception du SM200B avec un bruit de phase ultra-faible rend l'erreur de test EVM inférieure à 0,1 %, et l'excellent indice de linéarité IP2 évite efficacement la distorsion harmonique du signal et les interférences d'intermodulation lors des tests de signaux haute fréquence et haute puissance. Il peut évaluer avec précision la qualité de modulation, la stabilité du signal et la capacité anti-interférence des équipements de communication micro-ondes et satellitaires, et fournir une base de calibration précise pour la production d'équipements et le débogage du système.

Détection à haute sensibilité adaptée aux tests de signaux satellites faibles. Les signaux de communication satellitaire sont fortement atténués après une longue transmission, et les signaux reçus au sol sont faibles et facilement noyés dans le bruit environnemental. La faible figure de bruit en bande entière et la large plage dynamique de 110 dB du SM200B permettent une détection à haute sensibilité des signaux satellites faibles, capturent précisément les signaux de liaison descendante satellitaire à faible puissance et distinguent efficacement les signaux de communication valides du bruit de fond. Il est très approprié pour le débogage des signaux des stations de réception satellitaire au sol, les tests d'alignement des antennes satellites et l'évaluation des performances de réception des signaux faibles.

Fonction de stockage de données I/Q et d'analyse hors ligne pour soutenir la recherche approfondie des signaux satellites. Le SM200B peut stocker des données de signaux I/Q large bande sur de longues périodes, ce qui permet aux ingénieurs d'enregistrer les règles de changement des signaux satellites, les caractéristiques d'interférence et les données de qualité de communication à différents moments et dans différents environnements. Grâce à une analyse approfondie hors ligne des données, il peut résumer les règles d'atténuation des signaux satellites, localiser les sources d'interférence stables à long terme et fournir des données pour l'optimisation du système de communication satellitaire et la conception anti-interférence.

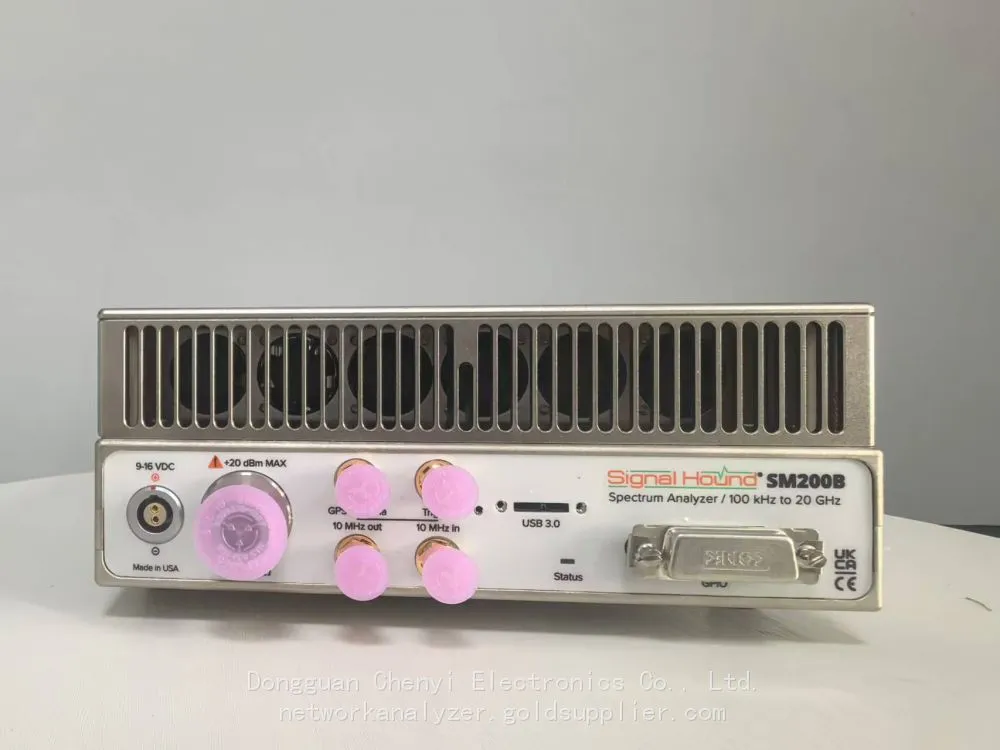

La conception portable s'adapte au débogage des projets satellitaires et micro-ondes en extérieur. Le débogage des stations terrestres satellites, la construction des stations de base micro-ondes et le test des équipements de communication en extérieur sont toutes des opérations d'ingénierie sur le terrain. La conception portable et légère du SM200B est facile à transporter sur les sites de construction en extérieur et les stations de surveillance éloignées, supportant les tests et le débogage en temps réel sur place. La conception USB plug-and-play simplifie le déploiement des équipements sur place, améliore l'efficacité du débogage des projets en extérieur et résout le problème du déploiement difficile des équipements de test satellitaire professionnels de grande envergure dans les scénarios de terrain.

Dans les applications pratiques d'ingénierie, le SM200B est largement utilisé dans l'optimisation des réseaux de communication micro-ondes, le débogage des équipements des stations terrestres satellites, la surveillance des signaux de communication aérospatiale et le test de la communication sans fil maritime. Il a des performances de test stables et des données précises, aidant les équipes d'ingénierie de communication à effectuer efficacement les tests de signaux haute fréquence et l'optimisation des systèmes.

En conclusion, le Signal Hound SM200B correspond parfaitement aux exigences de test haute fréquence, large bande et haute précision des communications micro-ondes et satellitaires grâce à sa couverture totale de la bande jusqu'à 20 GHz, sa bande passante instantanée ultra-large, son balayage haute vitesse et ses performances de détection haute sensibilité. C'est une solution de test professionnelle rentable pour les projets d'ingénierie des communications micro-ondes et satellitaires mondiaux.
