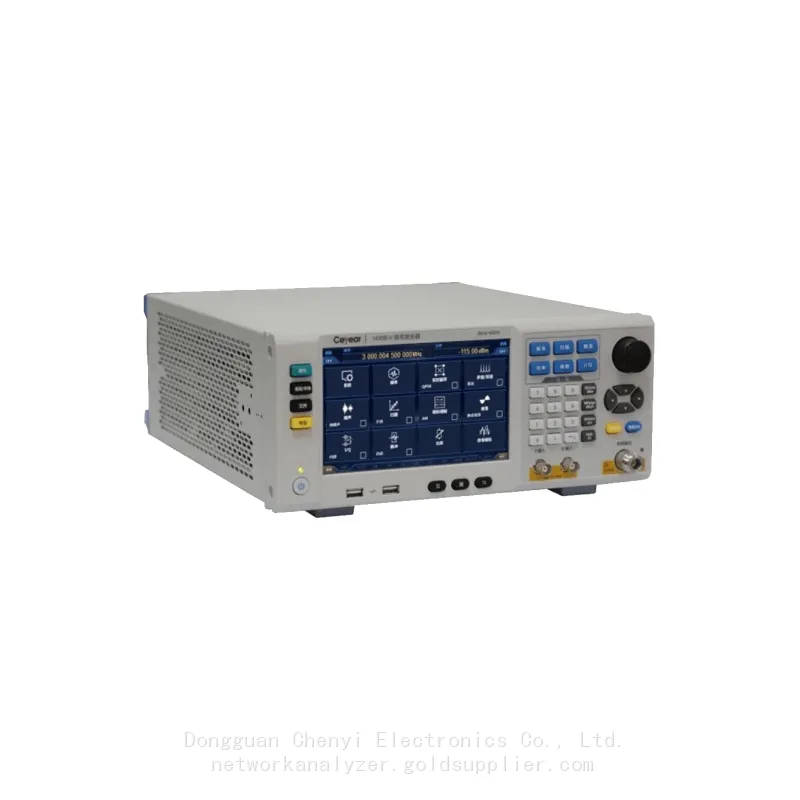

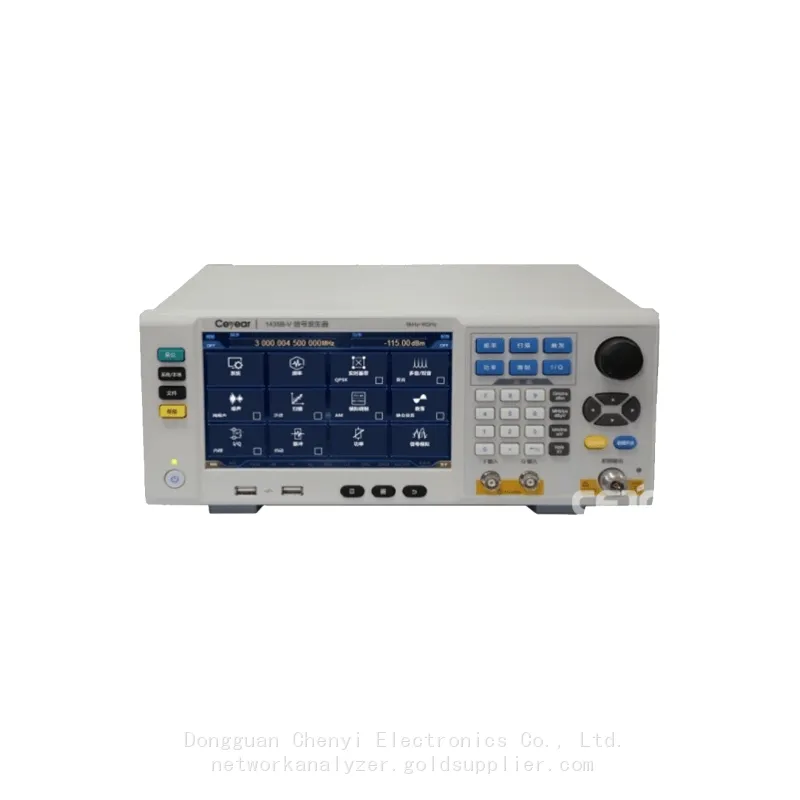

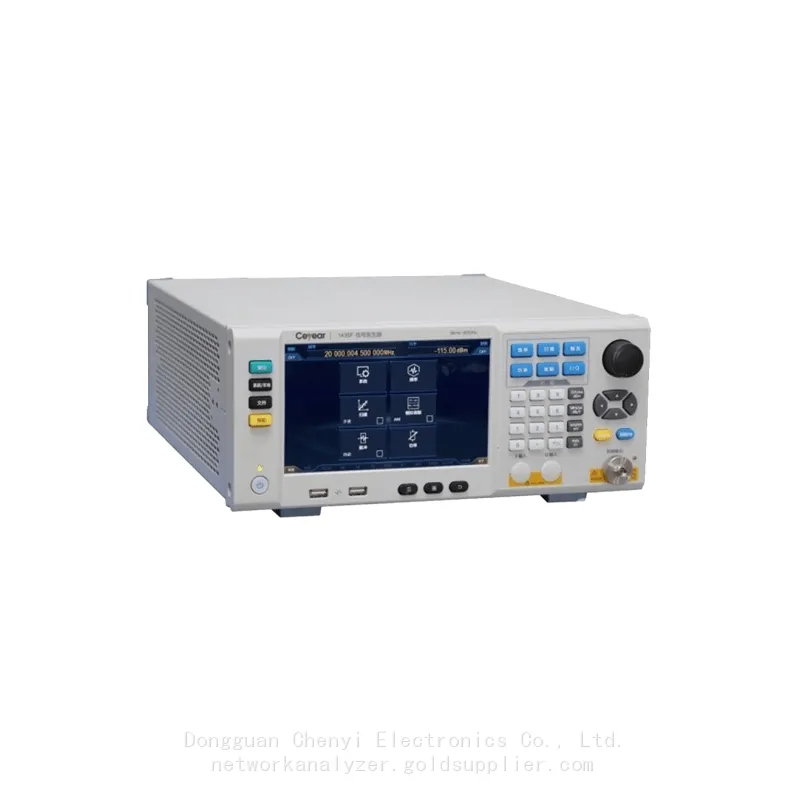

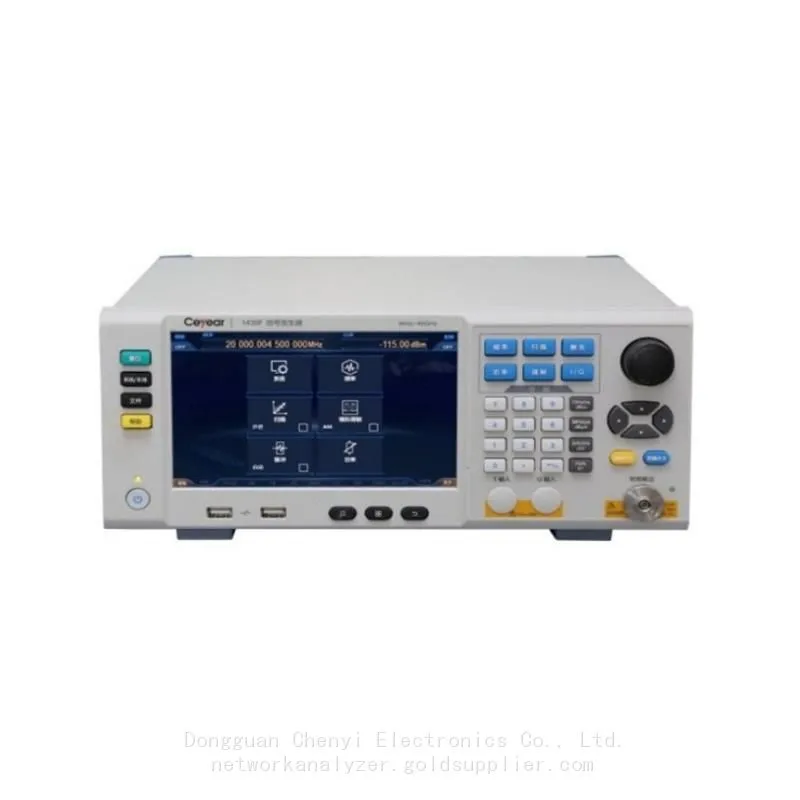

Ceyear 1435A Série Gerador de Sinais. 9kHz a 3GHz

Ceyear 1435A  Série Gerador de Sinais, 9kHz a 3GHz

Gerador de Sinais 1435A ： 9kHz  a    3GHz

Gerador de Sinais 1435B ：  9kHz  a    6GHz

Gerador de Sinais 1435C ：  9kHz  a   12GHz

Gerador de Sinais 1435D ：  9kHz  a   20GHz

Gerador de Sinais 1435F  ：  9kHz  a   40GHz

Principais Características

▶  Ampla cobertura de frequência

▶  Alta potência de saída

▶  Excelente ruído de fase SSB

▶  Tempo de comutação de frequência extremamente curto

▶  Modulação por pulso de alto desempenho

▶  Gerador de funções multifuncional embutido

▶  Pequeno tamanho e baixo peso

▶  Tela tátil LED de alta sensibilidade

Visão Geral

Com base em tecnologias inovadoras, o gerador de sinais da série 1435 alcança equilíbrio em termos de

desempenho, economia e peso volumétrico. Ele também possui excelente pureza espectral, com um único lado

banda (SSB) ruído de fase de -136dBc/Hz (quando a portadora é de 1GHz e o deslocamento de frequência é de 10kHz) ou

 -116dBc/Hz (quando a portadora é de 10GHz e o deslocamento de frequência é de 10kHz). Ele fornece uma alta potência

saída e uma grande faixa dinâmica, com a potência máxima de saída de até 20dBm@20GHz e uma saída

faixa dinâmica de potência maior que 150dB. Ele responde rapidamente e muda para outra frequência em apenas

1ms, o que reduz o tempo de teste e melhora a eficiência do teste, atendendo às necessidades de dados massivos

teste; além disso, ele também possui excelentes funções de modulação analógica e modulação por pulso. Ao adotar

tecnologias avançadas de síntese de frequência e processamento de sinal de canal RF, ele pode alcançar alto

desempenho enquanto reduz o custo. Além disso, ele está equipado com um toque LED de alta sensibilidade de 7 polegadas

tela e suporta operação por tela sensível ao toque, botões do painel, botões giratórios, mouse externo e

teclado, etc., o que melhora completamente a experiência de operação do usuário. Ele adota a estrutura portátil do chassi 3U

e é caracterizado por tamanho pequeno e peso leve, e, portanto, é fácil de transportar. O gerador de sinais da série 1435

pode atender tanto aos requisitos de teste de alto desempenho na fase de pesquisa e desenvolvimento quanto aos testes

requisitos de alta eficiência na fase de produção.

Cobertura de frequência ampla

O gerador de sinais da série 1435A/B/C/D/F  oferece um intervalo de frequência de 9kHz 3GHz/6GHz/12GHz/20GHz/40GHz.

Sua frequência mais baixa pode ser tão baixa quanto 9kHz e sua mais alta

frequência pode ser tão alta quanto 40GHz, o que pode atender às necessidades de testes de faixa de frequência ampla.

Alta potência de saída

Quando a opção de saída de alta potência H08 é selecionada, o valor medido da potência de saída de banda inteira de

O gerador de sinais da série 1435A/B/C/D pode ter potência de saída acima de 20dBm, e a potência de saída em banda completa do gerador de sinais da série 1435F pode ser acima de 17dBm. Em testes em que se requerem sinais de excitação de alta potência, o gerador de sinais da série 1435 pode ser usado para obter o sinal de teste necessário sem um amplificador externo.

Excelente ruído de fase SSB

O gerador de sinais da série 1435 oferece dois níveis de ruído de fase SSB para os usuários. O ruído de fase SSB padrão é medido em -101dBc/Hz (10GHz@10kHz), e o ruído de fase SSB pode ser tão baixo quanto -116dBc/Hz (10GHz@10kHz) quando a opção de baixo ruído de fase é selecionada. Os usuários podem selecionar o ruído de fase conforme necessário para alcançar a melhor relação custo-benefício.

Tempo de comutação de frequência extremamente curto

O gerador de sinais da série 1435 pode realizar comutação rápida de frequência em toda a faixa de frequência, e o

O tempo de comutação da frequência medida é de 0,67ms, o que pode atender aos requisitos de teste para alta velocidade.

Modulação de pulso de alto desempenho

A razão de comutação de pulso é maior que 80dB, e o tempo de subida e descida é menor que 10ns. Quando o

opção de pulso estreito H04 com largura de pulso mínima de 20ns, faixa de largura de pulso de 20ns~42s - 10ns e

um passo de 10ns é selecionado, ele suporta vários modos de acionamento, como acionamento por porta e acionamento externo.

Também está equipado com a sequência de pulsos necessária no teste de radar.

Gerador de funções multifuncional

O gerador de funções multifuncional consiste em sete geradores de formas de onda para gerar sinais modulados AM/FM/ΦM

e sinais de saída de baixa frequência. Dois geradores de formas de onda podem gerar um

sinal modulado de dois tons pela adição interna e são usados para AM/FM/ΦM. As sete formas de onda

Os geradores incluem dois geradores de funções padrão, um gerador de dupla função, um gerador de função de varredura

gerador, dois geradores de ruído e um gerador de corrente contínua. O gerador de corrente contínua gera níveis de corrente contínua, que

só podem ser usados ​​para saída de baixa frequência. Para o gerador de formas de onda, o intervalo de frequência de sua onda senoidal é

0,1Hz~10MHz, e o intervalo de frequência de onda triangular, onda quadrada, onda dente de serra e pulso é

0,1Hz~1MHz, e a resolução de frequência é de 0,1Hz.

Pequeno tamanho e baixo peso

Adotando o design de chassi portátil de 3U de altura, o gerador de sinais da série 1435ABCDF tem seu peso

e volume muito reduzidos (em comparação com instrumentos de bancada). O modelo mais pesado desta série é

10,9kg, e o modelo mais leve é 7,4kg.

Tela sensível ao toque LED de alta sensibilidade

A tela LED larga de 7 polegadas, que suporta uma resolução de 800 × 480 pixels, mostra claramente o

informação de status do instrumento. A combinação da tela capacitiva e da interface de janela personalizada

permite que o gerador de sinais da série 1435ABCDF responda de forma sensível e precisa às operações de toque dos usuários. Além da tela sensível ao toque, o usuário também pode operar o instrumento por meio dos botões do painel, dos botões giratórios (com função de Enter) e do teclado e mouse externos de forma conveniente

e rápida.

Aplicações Típicas

Teste Geral

O gerador de sinais da série 1435 oferece funções completas e uma faixa de frequência de 9kHz~40GHz. Ele

fornece funções de modulação analógica AM, FM, ΦM e PM e suporta varredura em etapas e varredura em lista. Além disso,

tem um desempenho excelente. Ao adotar um design que realiza o equilíbrio entre desempenho,

economia e peso volumétrico, ele suporta a configuração livre de várias opções, o que o torna amplamente

Disponível. Em termos de custo, pode ser usado para ensino; em termos de desempenho, pode ser usado em

testes de laboratório.

Teste de Defesa

O gerador de sinais da série 1435 suporta modulação de pulso de alto desempenho, com

uma razão de comutação do pulso para modulação maior que 80dB, tempo de subida e descida menor que 10ns e

largura de pulso mínima de 20ns. Ele suporta vários padrões de pulso, como distanciamento de PRI, flutuação de PRF e

sequência de pulsos, o que é adequado para testes de sistemas de radar. Tem excelente desempenho de ruído de fase e está

disponível para testes de receptor. Tem um tamanho pequeno e pode ser transportado para testes de campo.

Teste de linha de produção

O gerador de sinais da série 1435 leva apenas 1ms para mudar para outra frequência. Ele oferece um teste de alta qualidade

Velocidade, reduz o tempo de teste e melhora a eficiência do teste, atendendo assim aos requisitos do

teste de dados massivos. Ele oferece uma saída de alta potência e não precisa de amplificador de potência externo, economizando

espaço e custo. Ele suporta várias interfaces de controle, como USB, LAN e GPIB, o que facilita

a formação de um sistema de teste automatizado e é adequado para testes em linha de produção.
