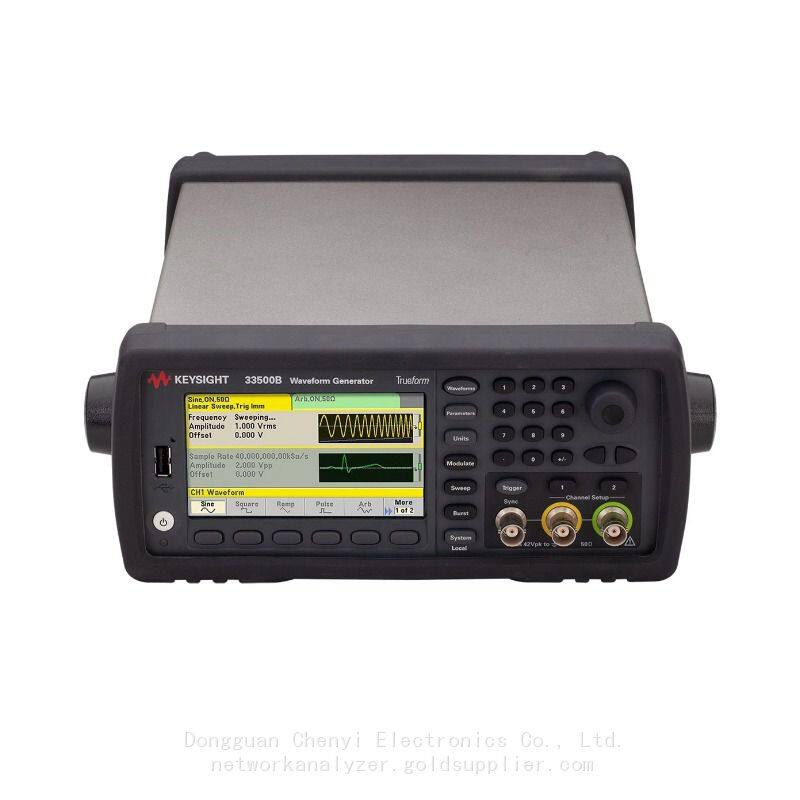

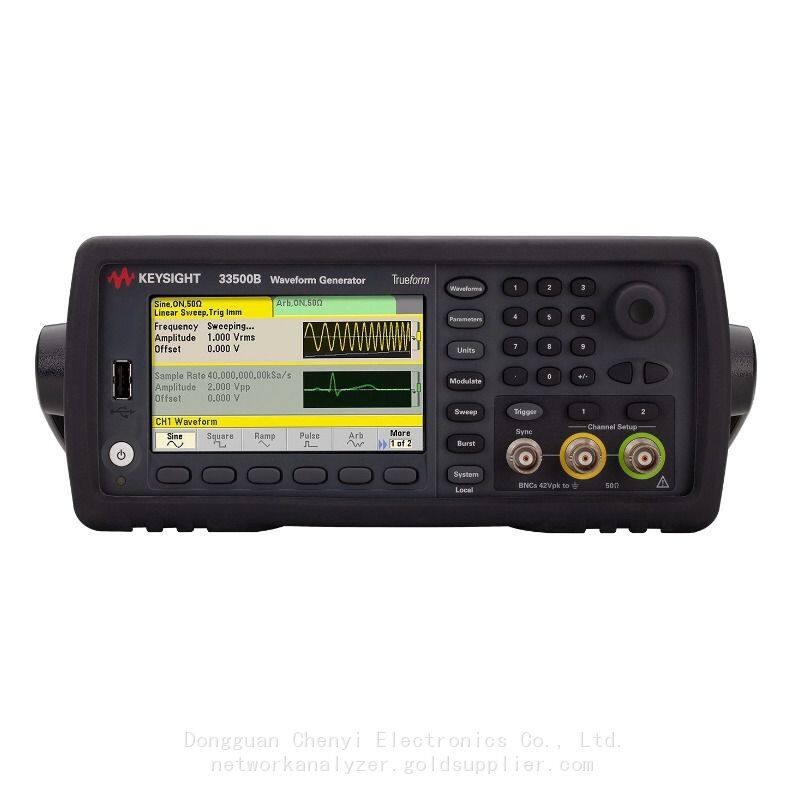

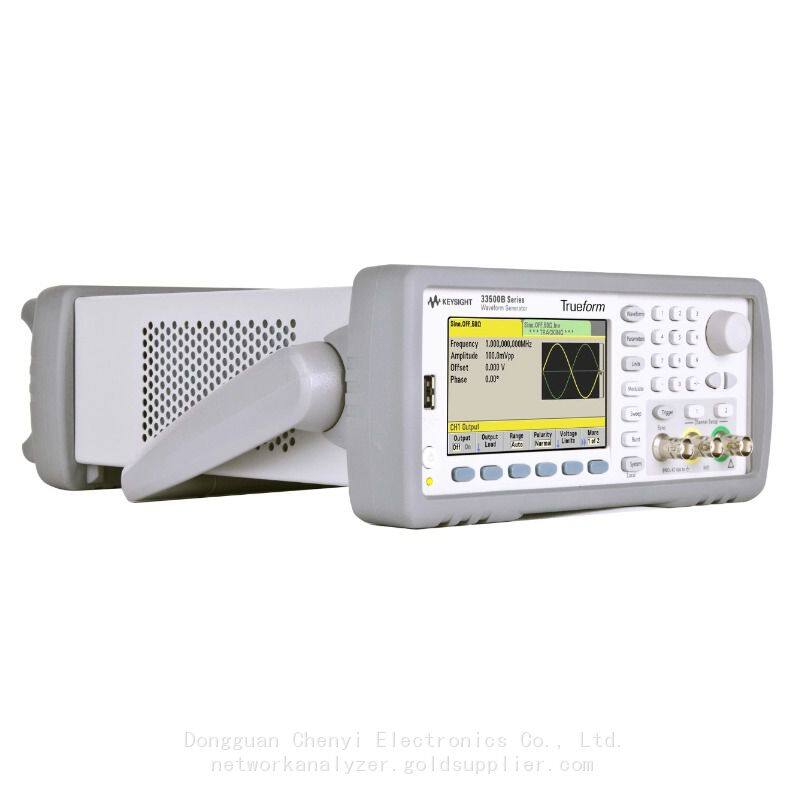

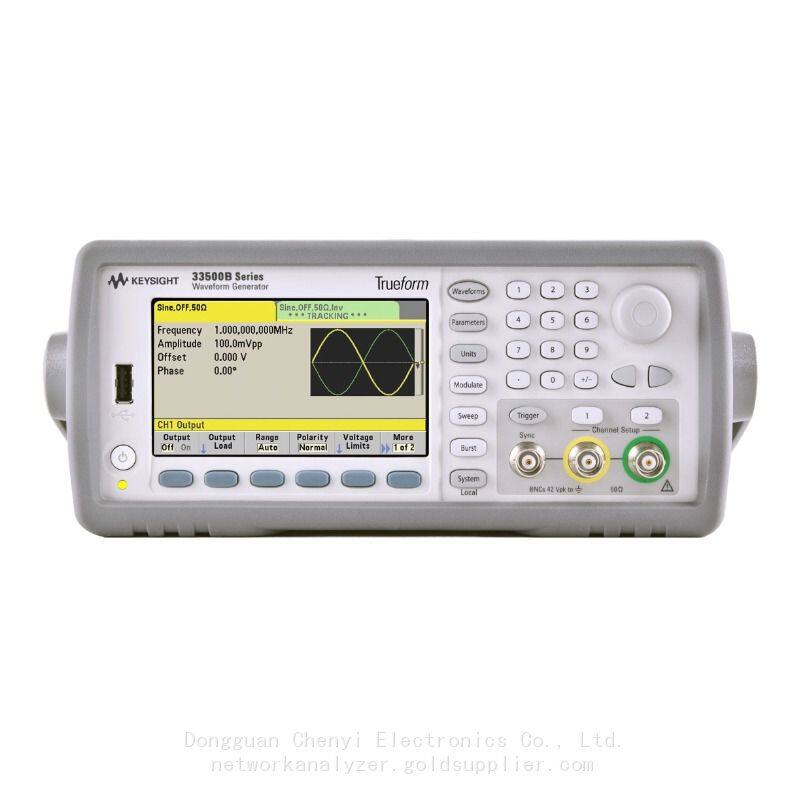

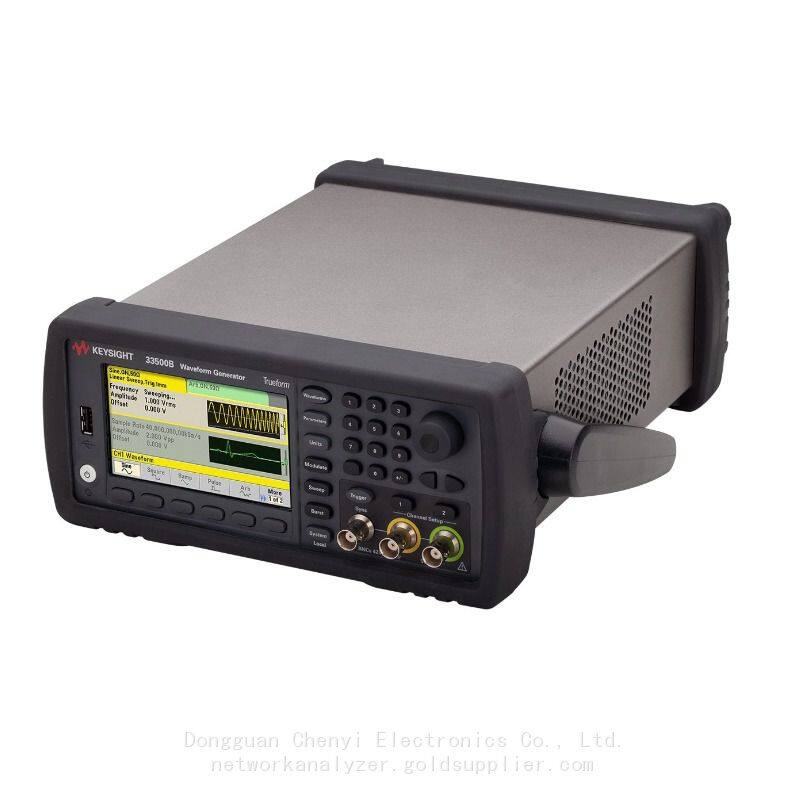

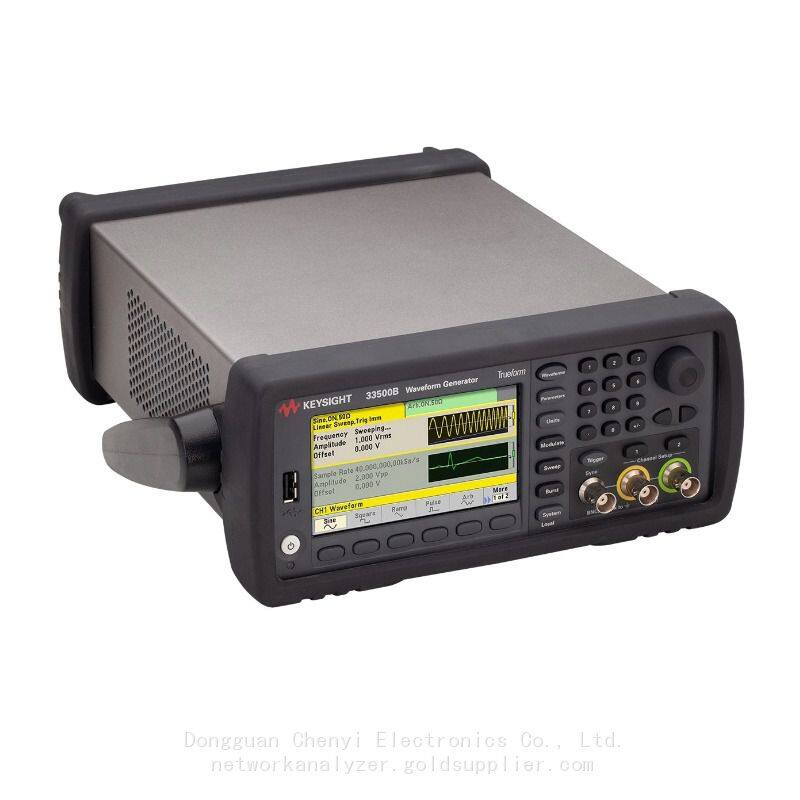

O gerador de ondas 33509B oferece a tecnologia exclusiva Trueform da Keysight, que oferece

capacidades inigualáveis para gerar uma ampla gama de sinais para suas medições mais exigentes.

Destaques

Tecnologia exclusiva Trueform

▶Capacidades inigualáveis para gerar uma ampla gama de sinais para suas medições mais exigentes

▶Ondas senoidais com distorção harmônica 5 vezes menor para sinais mais puros

▶Pulses de até 20 MHz com jitter 10 vezes menor para um tempo mais preciso

▶Capacidade opcional de onda arbitrária ponto a ponto com sequenciamento para uma representação mais precisa

   de sinais definidos pelo usuário

Características do instrumento

▶Taxa de amostragem de 160 MSa/s para formas de onda arbitrárias com maior resolução temporal

▶Resolução de 16 bits com amplitude de 1 mVpp a 10 Vpp para maior precisão de amplitude

▶Com atualização arb, memória de forma de onda padrão de 1 MSa/canal, opcional 16 MSa/canal para suas formas de onda mais longas

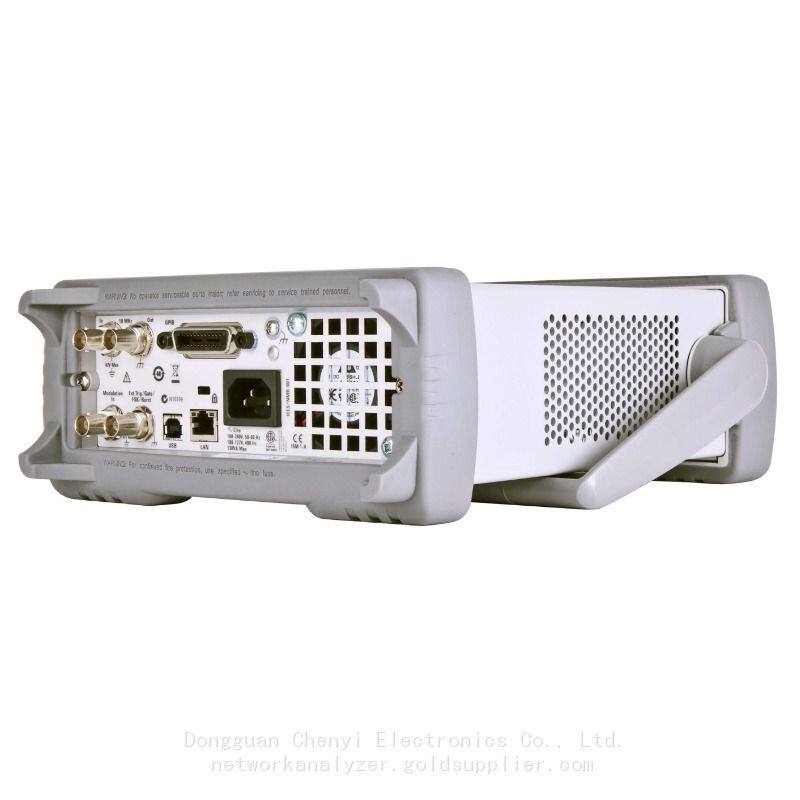

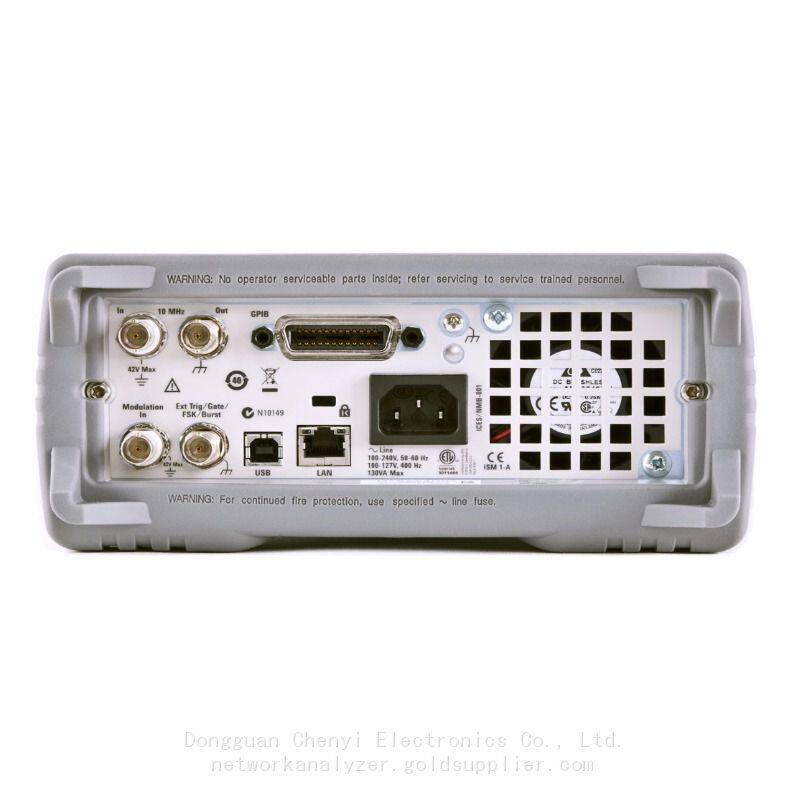

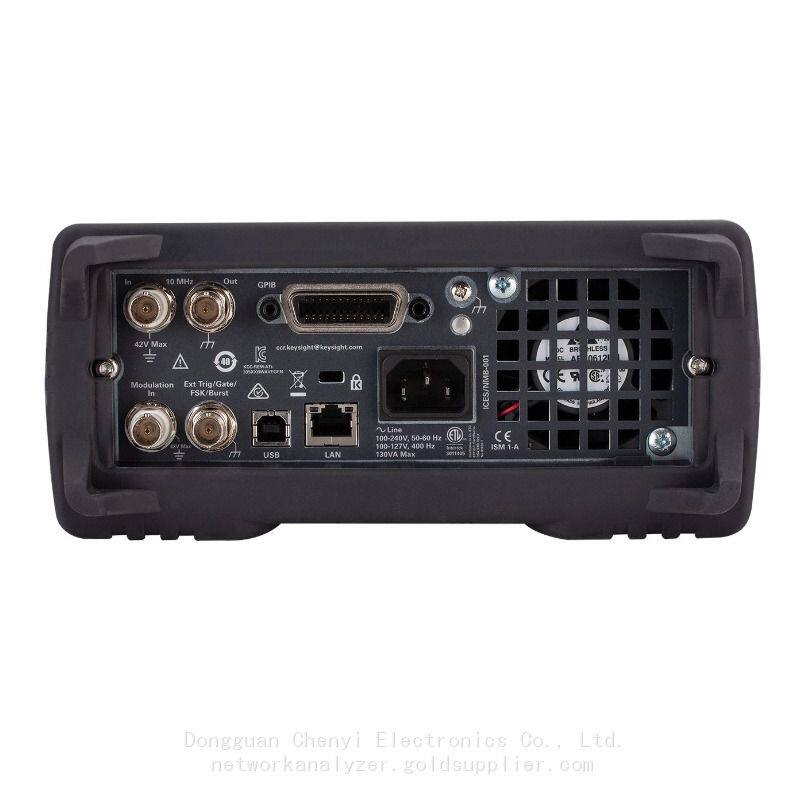

▶USB, LAN (LXI-C), GPIB padrão para conectividade rápida e fácil ao PC ou rede

Criação e edição de formas de onda (com atualização arb)

▶Crie uma forma de onda a partir do painel frontal usando o editor incorporado

▶Capture uma forma de onda de um osciloscópio e baixe-a para o gerador

▶Crie uma forma de onda no MATLAB, Microsoft® Excel, etc. e baixe-a para o gerador

▶Baixe o aplicativo BenchVue Basic gratuitamente para controlar seus instrumentos

Geradores de formas de onda da série Keysight 33500B com tecnologia exclusiva de geração de sinal Trueform oferecem mais capacidade,

 fidelidade e flexibilidade do que os geradores DDS da geração anterior. Gere facilmente toda a gama de sinais que você precisa para o seu

Confie nos dispositivos, o gerador de sinais está emitindo os sinais que você espera.

O 33509B pode ser facilmente atualizado para 30 MHz e a capacidade de forma de onda arbitrária pode ser adicionada conforme suas necessidades mudam.

OBSERVAÇÃO: Geradores de 1 canal não podem ser atualizados para geradores de 2 canais.

Modulação e formas de onda internas

17 formas de onda arbitrárias internas, incluindo formas de onda padrão, como seno, quadrada, rampa, PRBS e Gaussiana

Ruído. Além de formas de onda especializadas: Cardíaca, Haversina e Lorentz. As modulações internas incluem AM, FM,

PM, FSK e PWM.

Capacidade de soma e combinação de formas de onda

Adicione ruído ao seu sinal para testes de margem e distorção usando apenas um único canal. Você pode criar sinais multifrequência de dois tons sem um gerador de dois canais, o que significa que pode preservar seu orçamento para outras

necessidades de teste. Em um modelo de dois canais, você pode somar e combinar até quatro sinais.

Integridade do Sinal: Gerando os Sinais que Você Espera

Se o seu gerador está introduzindo sinais espúrios ou harmônicos, você terá dificuldade em produzir projetos confiáveis.

Para ter sucesso, você precisa testar com sinais limpos, precisos e de baixo ruído. Os geradores de funções / formas de onda arbitrárias Keysight Trueform

 oferecem a maior fidelidade de sinal, para que você possa gerar as formas de onda exatas que precisa para suas medições mais desafiadoras.

 Você pode ter certeza de que está vendo as características do seu projeto, e não as

do seu gerador de formas de onda, em suas medições.

Menor jitter

Com jitter tão baixo quanto 1 ps, os geradores de funções / formas de onda arbitrárias Trueform oferecem excepcional estabilidade de borda. Você

até pode usá - los como um relógio de sistema para sincronizar e disparar seus outros instrumentos. Com melhor desempenho de jitter,

você pode posicionar as bordas com mais precisão, ajudando - o a reduzir erros de tempo em seu projeto de circuito.

Menor distorção harmônica

Com distorção harmônica total de apenas 0,03%, os geradores de forma de onda Trueform oferecem até 5 vezes mais fidelidade do que outros

geradores. Sinais limpos e livres de ruídos espúrios não introduzem ruído ou artefatos. Veja as características do seu projeto, não as

 do gerador de forma de onda, em suas medições.

Geradores Arbitrários Trueform: Gerando uma Amplitude Completa de Sinais para as Requisitos Mais Demmandantes

Geradores de função/forma de onda arbitrária Trueform usam uma tecnologia que reproduz exatamente cada ponto do seu sinal

como você o projetou. Isso significa que, para testar a robustez do seu projeto, você pode criar um sinal específico com ruído,

sobressaltos, picos e interrupções exatamente onde você precisar.

Sem aliasing

Defina qualquer forma de onda e qualquer comprimento de onda usando a capacidade de forma de onda arbitrária Trueform. Reproduza seus

 sinais conforme definidos, com a sua taxa de amostragem exata, sem a chance de perder anomalias de curta duração que são críticas

 Para testar a confiabilidade do dispositivo.

Memória profunda padrão

Se você quiser testar o seu projeto com formas de onda longas e complexas com uma variedade de anomalias, você precisa ter certeza de que

seu gerador de formas de onda tem memória suficiente. As séries 33500B e 33600A vêm com memória profunda de 1 M amostras

 e 4 M amostras, respectivamente. Geradores DDS típicos oferecem apenas uma fração dessa capacidade. Além disso,

opções de memória mais altas de até 64 MSamples estão disponíveis para lidar com as suas formas de onda mais complexas.

Gerador de pulsos com tempos de borda rápidos

Crie pulsos de até 100 MHz com a função Trueform / geradores de formas de onda arbitrárias. A maioria dos geradores baseados em DDS

 oferece largura de banda reduzida ao gerar pulsos. Geradores de formas de onda Trueform produzem maior conteúdo harmônico,

permitindo transições rápidas. Como um gerador de pulsos dedicado, os tempos de borda podem ser definidos independentemente até 2,9 ns,

Que é duas vezes mais rápido do que um gerador de funções típico.

Acoplamento de canal com capacidade de geração de banda base

O acoplamento de canal simplifica a operação de um gerador de funções de dois canais. Ambos os canais podem ser controlados

com um único parâmetro para fase, amplitude ou frequência, tornando simples a criação de sinais diferenciais ou de acompanhamento

Além disso, a geração de sinais IQ agora ficou mais fácil com o Reprodutor de Sinais de Banda Base IQ para

Geradores de funções Trueform / formas de onda arbitrárias.

O Reprodutor de Sinais de Banda Base IQ configura e controla ambos os canais como se fossem um único canal.

Também mantém a fase de cada canal no limite nominal IQ. Rapidamente, passe da simulação para a geração de sinais

para testar seu componente RF ou o projeto do sistema.

Selecione as capacidades que precisa agora, depois atualize facilmente quando suas necessidades mudarem

Com a maioria dos geradores de formas de onda, você obtém o que paga quando compra seu instrumento. No entanto, com os

geradores de funções/ondas arbitrárias da série 33500B e 33600A, há quatro modelos diferentes para escolher

para que você possa comprar a capacidade que precisa agora e simplesmente fazer upgrade mais tarde, quando as necessidades do seu projeto mudarem.

Seu investimento em equipamento de teste está protegido. Se você precisar de mais memória para gerar sinais mais complexos,

você pode facilmente adicionar a capacidade mais tarde com atualizações de software. E não há penalidade de preço para adicionar a capacidade mais tarde.
