Gerador de Sinais Vetoriais Explicado: Princípios, Arquitetura e Funções Principais

1. Quando uma Fonte de Sinal Simples Não é Suficiente

Uma equipe de P&D desenvolvendo um novo ponto de acesso Wi-Fi 6 passou uma semana validando o desempenho da magnitude do vetor de erro (EVM) do seu receptor. Eles usaram um antigo gerador de sinal analógico configurado para emitir uma onda contínua na frequência da portadora, argumentando que o teste do receptor precisava apenas de um sinal de referência limpo. O receptor mostrou consistentemente valores de EVM em torno de 9%, muito piores que a meta de 3% especificada nos requisitos do produto. A equipe culpou o front-end do receptor e o redesenhou duas vezes antes que um colega experiente apontasse o problema óbvio: o próprio sinal de teste era o problema.

Um receptor Wi-Fi 6 deve processar formas de onda OFDM com modulação complexa, não uma portadora pura. Para validá-lo adequadamente, o engenheiro precisa de um gerador de sinal vetorial (VSG) que produza a forma de onda modulada exata que o receptor encontrará no uso real. Assim que a equipe mudou para um VSG reproduzindo um padrão de teste 802.11ax, o EVM medido caiu para 2.8% e o receptor passou facilmente.

Este artigo explica o que é um gerador de sinais vetoriais, como funciona internamente e por que se tornou um instrumento essencial em testes e medições de RF modernos. Abordaremos a arquitetura de modulação I/Q, blocos funcionais principais, especificações importantes e aplicações práticas em desenvolvimento sem fio e testes de produção.

2. O que torna um gerador de sinais "vetorial"

A palavra vetor em gerador de sinais vetoriais refere-se à arquitetura de modulação I/Q no coração do instrumento. Nesta arquitetura, o sinal de banda base é representado como dois componentes ortogonais, rotulados I para em fase e Q para quadratura. Os componentes I e Q são modulados em amplitude em dois sinais portadores que estão defasados em 90 graus e, em seguida, somados para produzir a saída RF final. Ao controlar as amplitudes de I e Q independentemente, o gerador pode produzir qualquer combinação de fase e amplitude na portadora.

Esta capacidade I/Q é o que separa um gerador de sinais vetoriais de um gerador de sinais analógico. Um gerador analógico normalmente produz formas de onda simples e contínuas: ondas senoidais, AM, FM e modulação por pulso. Estas são suficientes para testar sensibilidade básica do receptor, resposta de filtro e linearidade do amplificador. No entanto, eles não podem produzir a modulação digital complexa usada por padrões wireless modernos, como Wi-Fi, LTE, 5G NR, Bluetooth e LoRa.

O gerador de banda base é a parte mais distinta de um VSG. Em instrumentos de nível básico, os dados de banda base são normalmente armazenados em uma memória de forma de onda e reproduzidos em loop. Em instrumentos de alto nível, o gerador de banda base pode calcular formas de onda em tempo real, permitindo a geração contínua de dados pseudoaleatórios, sequências de salto de frequência e longos padrões de teste sem limitações de memória.

O modulador I/Q realiza a modulação real. Sua qualidade afeta diretamente dois termos de erro críticos: o vazamento da portadora, que aparece como uma portadora residual no centro do espectro, e a rejeição de imagem, que aparece como um sinal indesejado espelhado em torno da portadora. Um modulador I/Q bem alinhado mantém ambos esses artefatos abaixo de aproximadamente -40 dBc.

4. Funções Principais: O que um VSG Pode Fazer

Um gerador de sinais vetoriais moderno oferece uma ampla gama de funções além da modulação básica. As capacidades mais importantes incluem geração de formas de onda específicas para padrões, reprodução de formas de onda arbitrárias, geração de sinais em tempo real e saída de múltiplos tons.

A geração de formas de onda específicas para padrões é a função mais comumente usada. O instrumento inclui suporte integrado para padrões sem fio populares, permitindo que o engenheiro selecione um padrão, configure parâmetros como largura de banda do canal e ordem de modulação, e gere uma forma de onda de teste compatível em segundos. Um VSG que suporta 5G NR, por exemplo, pode gerar um sinal 5G NR de 100 MHz com modulação 256-QAM, apropriado para testar o desempenho de demodulação de um receptor 5G.

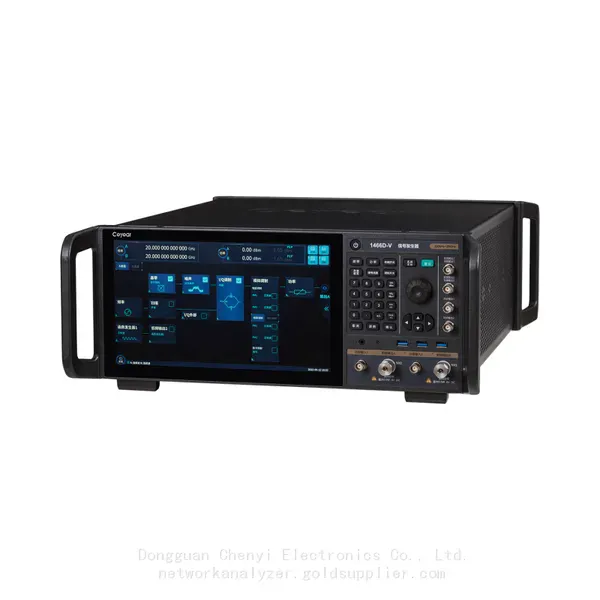

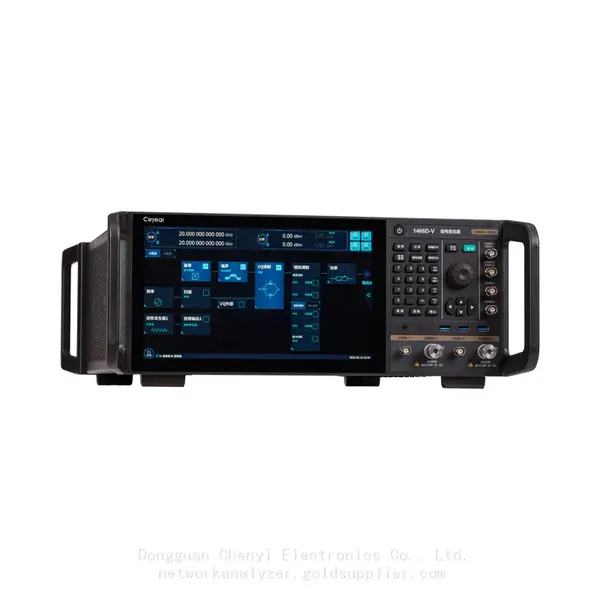

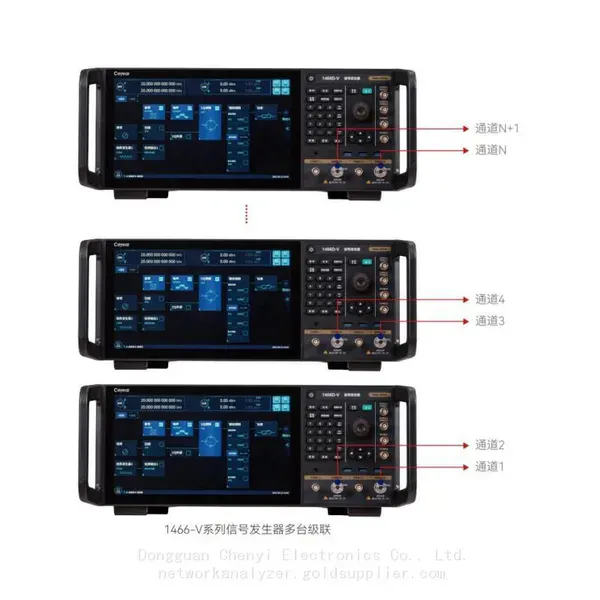

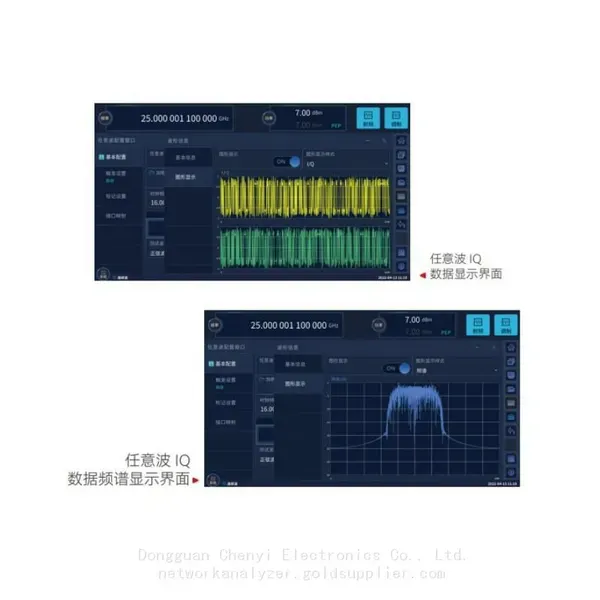

A reprodução de forma de onda arbitrária permite que o engenheiro carregue qualquer arquivo de forma de onda I/Q no gerador. Isso é essencial para testar receptores contra sinais que não correspondem a padrões comuns, como protocolos proprietários, cenários de interferência ou sinais capturados de uma rede real usando um analisador de espectro ou gravador de RF. O arquivo de forma de onda define as amostras I/Q exatas, dando ao engenheiro controle total sobre o sinal de teste.

A geração de sinal em tempo real produz um fluxo de forma de onda contínuo e nunca repetitivo. O processador de banda base gera dados I/Q em tempo real, permitindo testes que requerem dados pseudo-alcatórios de longa duração, como testes de taxa de erro de bit em milhões de símbolos. A capacidade em tempo real também suporta formas de onda de salto de frequência onde a sequência de salto é definida por um script em vez de pré-gravada.

5. Especificações-chave: EVM, ACPR e Ruído de Fase

Três especificações dominam a folha de dados de qualquer gerador de sinal vetorial: magnitude do vetor de erro, relação de potência do canal adjacente e ruído de fase. Compreender essas especificações ajuda os engenheiros a determinar se um instrumento pode suportar um teste específico.

O erro de magnitude do vetor, ou EVM, é a especificação mais importante para a qualidade do sinal modulado. Ele mede a diferença entre as posições ideais dos símbolos e as posições reais dos símbolos produzidas pelo gerador, expressa como porcentagem ou em decibéis. Um EVM menor significa um sinal mais limpo. Os VSGs modernos alcançam um EVM melhor do que aproximadamente 1% para formatos de modulação comuns, o que está bem abaixo do limite em que o gerador degradaria as medições do receptor.

A relação de potência do canal adjacente, ou ACPR, mede quanto da potência do sinal vaza para canais adjacentes. É crítica para testar o desempenho do transmissor em sistemas celulares, onde as emissões fora do canal devem permanecer abaixo dos limites regulatórios. O ACPR do VSG determina o piso abaixo do qual o instrumento não pode medir o ACPR do próprio dispositivo, portanto, um gerador com melhor ACPR permite uma caracterização mais precisa do dispositivo em teste.

O ruído de fase afeta a pureza espectral do sinal gerado e é particularmente importante para testar receptores que precisam lidar com sinais fracos próximos a sinais fortes. O ruído de fase do VSG, normalmente especificado em dBc/Hz em um deslocamento dado, estabelece um limite para a sensibilidade do receptor que pode ser medida. Um gerador com ruído de fase de aproximadamente -110 dBc/Hz a 10 kHz de deslocamento é adequado para a maioria dos testes de receptores sem fio.

6. VSG vs Other Signal Sources: Quick Comparison

Geradores de sinais vetoriais competem com vários outros tipos de fontes de sinal no mercado de teste de RF. A tabela abaixo destaca as diferenças práticas.

A escolha entre eles depende da medição. Uma linha de produção testando módulos RF simples pode precisar apenas de uma fonte analógica. Um laboratório validando um receptor 5G ou Wi-Fi precisa de um gerador de sinal vetorial. Os dois instrumentos não são sempre mutuamente exclusivos; alguns VSGs modernos incluem um modo analógico, permitindo que um único instrumento cubra necessidades de teste simples e complexas.

7. Onde os Geradores de Sinal Vetorial São Usados

Os geradores de sinal vetorial aparecem em todo o ciclo de desenvolvimento de RF, desde a validação de design até o teste de produção. Na validação de design, um VSG substitui um transmissor real, permitindo que os engenheiros testem o desempenho do receptor em condições controladas e repetíveis. O engenheiro pode variar parâmetros como ordem de modulação, nível de potência e deslocamento de frequência para caracterizar o comportamento do receptor em toda a sua faixa de operação.

No teste de produção, o VSG serve como uma fonte de sinal conhecida e boa que verifica cada dispositivo sob teste contra um padrão. Um teste de produção para um módulo Bluetooth, por exemplo, usa o VSG para gerar um sinal de teste Bluetooth com características de modulação definidas, e então mede a qualidade do sinal recebido pelo módulo. A velocidade de configuração e comutação de forma de onda afeta diretamente o rendimento da produção.

Nossa equipe na Chenyi Electronics ajuda rotineiramente os clientes a combinar VSGs com suas necessidades de teste. A conversa normalmente começa com os padrões que o cliente deve suportar, as faixas de frequência envolvidas e a qualidade de sinal necessária. A partir daí, reduzimos as opções para instrumentos que atendem à especificação sem pagar por capacidade não utilizada.

Não muito tempo atrás, um fabricante de módulos IoT no Sudeste Asiático precisava validar um projeto de receptor LoRa. Seu gerador de sinal analógico existente não conseguia produzir a modulação de espectro espalhado por chirp usada pelo LoRa. A Chenyi Electronics forneceu um gerador de sinal vetorial com suporte integrado de forma de onda LoRa e uma largura de banda de modulação de 20 MHz. O fabricante concluiu os testes de sensibilidade do receptor em dois dias e depois usou o mesmo instrumento para gerar formas de onda IEEE 802.15.4 para um produto Zigbee, evitando o custo de um segundo instrumento.

Em outro caso, um laboratório de wireless de uma universidade queria expandir sua capacidade de ensino para cobrir formatos de modulação modernos. O laboratório comprou um VSG através da Dongguan Chenyi Electronics e o integrou em um experimento de estudantes sobre modulação QAM. Os alunos usaram o gerador para produzir sinais 16-QAM e 64-QAM e observaram os diagramas de constelação em um analisador de espectro, transformando uma aula teórica em um exercício prático. O instrumento está em uso diário há mais de um ano, sem problemas de manutenção.

9. Perguntas Frequentes Sobre Geradores de Sinais Vetoriais

9.1 Qual é a diferença entre um gerador de sinais vetoriais e um gerador de sinais analógicos?

Um gerador de sinais analógicos produz modulação simples e contínua, como AM, FM e pulso, usando circuitos analógicos. Um gerador de sinais vetoriais produz modulação digital complexa combinando sinais de banda base I e Q em um modulador I/Q. O gerador vetorial pode emular padrões sem fio modernos, incluindo Wi-Fi, LTE, 5G NR e Bluetooth, enquanto um gerador analógico não pode. Se seus testes envolvem modulação digital, é necessário um gerador de sinais vetoriais.

9.2 Um gerador de sinais vetoriais pode substituir um analisador de espectro?

Não. Um gerador de sinais vetoriais produz sinais de teste, enquanto um analisador de espectro os mede. Eles desempenham papéis opostos na cadeia de testes e geralmente são usados juntos.

O gerador cria um sinal conhecido que é alimentado em um receptor ou dispositivo sob teste, e o analisador ou outros instrumentos de medição verificam a resposta do dispositivo. Na maioria dos laboratórios de RF, os dois instrumentos se complementam em vez de competir.

9.3 Quanto custa um gerador de sinais vetoriais?

Os preços variam amplamente com a faixa de frequência, largura de banda de modulação e capacidade em tempo real. Geradores de sinais vetoriais USB de nível básico, cobrindo até aproximadamente 6 GHz com suporte básico de modulação, começam na casa dos milhares de dólares americanos.

Instrumentos de bancada de gama média com largura de banda mais ampla e formas de onda específicas para padrões geralmente custam mais. Instrumentos de alta gama com largura de banda de vários gigahertz e geração em tempo real atingem o nível de preço mais alto. Distribuidores como Dongguan Chenyi Electronics podem recomendar opções nessas faixas com base nos seus requisitos de medição.

9.4 De que largura de banda de modulação preciso para testes 5G?

As larguras de banda de canal 5G NR variam de 5 MHz a 100 MHz na faixa de frequência abaixo de 6 GHz. É necessário um gerador de sinais vetoriais com pelo menos 100 MHz de largura de banda de modulação para gerar um sinal 5G NR de largura total. Para cenários de agregação de portadoras sub-6 GHz, podem ser necessárias larguras de banda mais amplas, até 200 MHz ou mais. Verifique a banda 5G específica e a largura de banda do canal que está a testar antes de selecionar o instrumento.
