Signal Hound VSG60A: Основные характеристики и преимущества

Signal Hound VSG60A: Основные характеристики производительности

Signal Hound VSG60A - это высокопроизводительный векторный генератор сигналов, разработанный для удовлетворения требовательных задач в области тестирования, исследования и разработки в СВЧ и радиотехнике. С охватом расширенного диапазона частот от 9 кГц до 60 ГГц, он заполняет важную нишу для приложений, связанных с миллиметровыми волнами (ммВолны), такими как 5G FR2, спутниковая связь, автомобильный радар и авиационно - оборонные системы. Объединяя исключительную точность сигнала, широкую полосу пропускания и бесшовную интеграцию с интуитивно понятной платформой Spike, VSG60A обеспечивает профессиональный уровень производительности в компактной и экономически эффективной форме. Ниже представлены основные характеристики производительности, которые определяют его возможности и пригодность для передовых СВЧ и радиотехнических приложений.

1. Расширенное частотное покрытие до 60 ГГц для миллиметровых волн

Выдающейся особенностью VSG60A является его широкий частотный диапазон от 9 кГц до 60 ГГц, который позволяет проводить комплексные тесты как в традиционных радиочастотных полосах, так и в важных миллиметровых спектрах. Такое широкое покрытие устраняет необходимость в использовании нескольких специализированных генераторов сигналов, упрощая настройку тестовых комплексов для таких приложений, как 5G FR2 (24,25–52,6 ГГц), автомобильные радары на 77/81 ГГц, спутниковые связи (например, Ка-полоса, Q-полоса) и миллиметровые системы аэрокосмической и оборонной отраслей. VSG60A поддерживает стабильную работу на всем частотном диапазоне, с постоянной выходной мощностью и точностью модуляции даже на верхней границе 60 ГГц, что делает его универсальным инструментом как для лабораторных исследований и разработок, так и для полевых тестов миллиметровых компонентов и систем.

2. Высокая реальная полоса пропускания для генерации широкополосных сигналов

VSG60A обладает реальной полосой пропускания в реальном времени (RTBW) 2 ГГц, что является критическим показателем для генерации широкополосных сигналов высокой точности, требуемых современными беспроводными стандартами и сложными радарными системами. Эта широкая полоса пропускания позволяет генерировать сигналы 5G FR2 с канальной полосой пропускания 400 МГц (в соответствии с спецификациями 3GPP) и поддерживает имитацию широкополосных радарных форм сигналов (например, FMCW с большими полосами пропускания чирп-сигналов) и высокоскоростных сигналов спутниковой связи. RTBW 2 ГГц гарантирует, что даже самые сложные модулированные сигналы, такие как 256QAM - OFDM для 5G или мультиканальные составные сигналы для тестирования многоцелевых радаров, генерируются с минимальным искажением, обеспечивая точное представление реальных условий работы для надежной валидации устройств и систем.

3. Высокая точность сигнала и низкий фазовый шум

Качество сигнала является важнейшим фактором для точного тестирования радиочастотных/микроволновых систем, и VSG60A демонстрирует лидирующую в отрасли производительность в этом аспекте. Он имеет сверхнизкий фазовый шум, со значениями -140 дБс/Гц при частоте 1 ГГц (сдвиг 10 кГц) и -125 дБс/Гц при частоте 28 ГГц (сдвиг 10 кГц). Низкий фазовый шум критичен для тестирования чувствительных приемников, так как он минимизирует нежелательное ухудшение сигнала и обеспечивает точное измерение шума приемника, чувствительности и демодуляции. Кроме того, VSG60A обеспечивает высокую точность выходной мощности (±0,5 дБ) и низкое гармоническое искажение (обычно <-50 дБс), гарантируя, что сгенерированные сигналы очень близки к теоретическим характеристикам и позволяя надежно характеризовать радиочастотные компоненты, такие как усилители, фильтры и смесители.

4. Полноценные возможности модуляции для различных потребностей тестирования

VSG60A поддерживает полный набор аналоговых и цифровых форматов модуляции, подходящих для широкого спектра сценариев тестирования. Варианты аналоговой модуляции включают АМ, ФМ, ФМ и импульсную модуляцию, в то время как цифровая модуляция охватывает все основные современные стандарты: QPSK, 16QAM, 64QAM, 256QAM и OFDM. Он также предлагает воспроизведение пользовательских IQ-волновых форм с разрешением 16 бит и памятью для волновых форм до 16 GSamples, что позволяет инженерам импортировать предварительно записанные реальные сигналы (например, захваченный 5G-трафик в миллиметровом диапазоне или радарные эхо) для тестирования в реальных сценариях. Эта универсальность делает VSG60A подходящим для приложений, начиная от базового тестирования компонентов (например, линейности усилителя) до продвинутой валидации на уровне системы (например, end-to-end-качества 5G, имитации множества целей радаром).

5. Компактная конструкция, подключаемая по USB, для портативного и гибкого развертывания

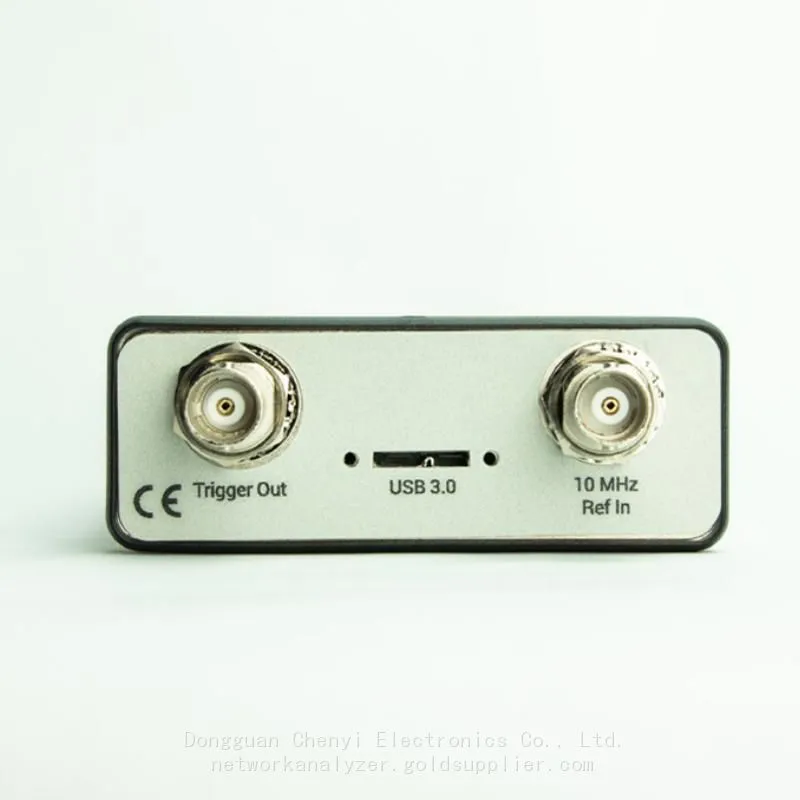

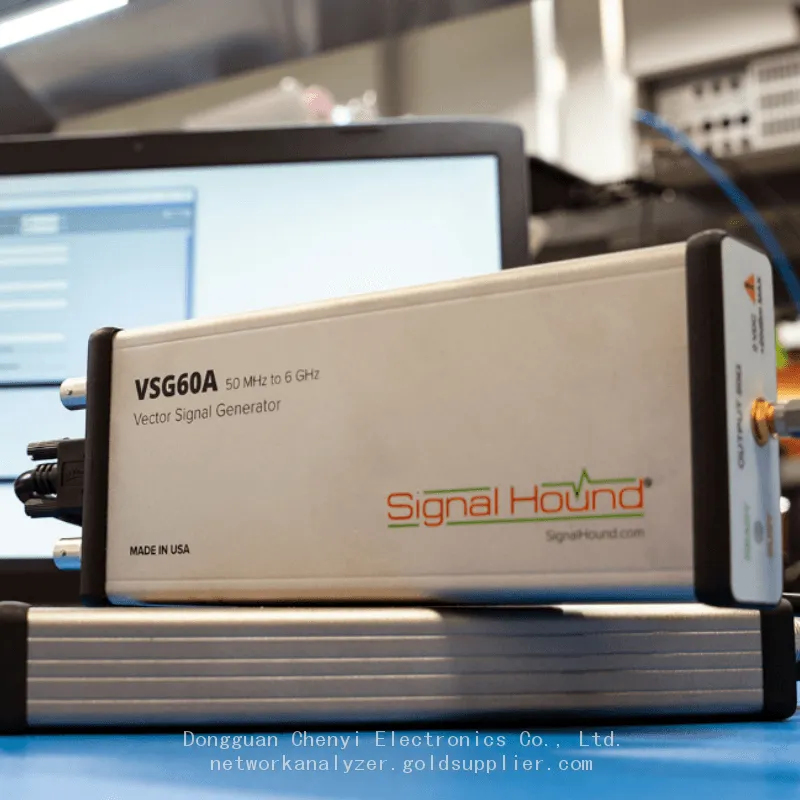

В отличие от громоздких стационарных генераторов сигналов, установленных на стойках, VSG60A имеет компактную и легкую форму (7.2 x 5.0 x 1.8 дюйма) и питается от USB 3.2 или опционального внешнего 12В DC источника питания. Эта мобильность представляет собой революцию для полевых испытаний ммВЧ систем, таких как верификация развертывания базовых станций 5G FR2 или исследования распространения радаров на открытом воздухе, где использование традиционного оборудования нецелесообразно. Конструкция, питающаяся от USB, также позволяет гибко настраивать лабораторные установки, включая плотные конфигурации тестовых станций для максимального использования рабочего пространства. Несмотря на небольшие размеры, VSG60A имеет прочный корпус, который разработан для выдержки нагрузок при транспортировке и в суровых условиях испытаний, обеспечивая надежность как в лабораторных, так и в полевых условиях.

6. Непрерывная интеграция с программным обеспечением Spike и экосистемой Signal Hound

VSG60A полностью интегрирован с интуитивно понятным программным обеспечением Spike RF для анализа сигналов, предоставляя единый пользовательский интерфейс как для генерации сигналов, так и для спектрального анализа при использовании в паре с анализаторами спектра Signal Hound (например, SM435C, SA503). Эта интеграция упрощает рабочие процессы тестирования, позволяя инженерам управлять обоими приборами с одной платформы, исключая необходимость переключаться между несколькими приложениями программного обеспечения. Программное обеспечение Spike предлагает простые в использовании инструменты для настройки сигналов, редактирования форм волн и мониторинга сигналов в реальном времени, с предопределенными шаблонами для общих стандартов (например, 5G NR, Wi-Fi 7, автомобильные радары). Для автоматизированного тестирования VSG60A поддерживает SDK (набор инструментов для разработки программного обеспечения) Signal Hound, позволяя разрабатывать пользовательские скрипты на Python, C/C++ или .NET для интеграции с автоматизированными тестовыми системами (ATE) и длительными безнаблюдательными исследовательскими экспериментами.

7. Высокая выходная мощность и гибкий контроль аттенюации

VSG60A обеспечивает максимальную выходную мощность +10 дБм (типичное значение) на частоте 28 ГГц, с встроенным программируемым аттенюатором, который обеспечивает аттенюацию от 0 до 60 дБ с шагом 0,1 дБ. Эта высокая выходная мощность устраняет необходимость в внешних усилителях во многих сценариях тестирования, упрощая настройку тестового оборудования и уменьшая потери сигнала. Точный контроль аттенюации позволяет инженерам настраивать выходную мощность в соответствии с конкретными требованиями устройства под тестом (DUT) - от низкочастотных сигналов для тестирования чувствительности приемника до сигналов с более высокой мощностью для проверки линейности усилителя. Даже на миллиметровых волнах (например, на 60 ГГц) VSG60A поддерживает минимальную выходную мощность -60 дБм, обеспечивая совместимость с широким спектром устройств под тестом, включая чувствительные приемники миллиметровых волн и усилители с высокой мощностью.

Заключение: Универсальная мощная система для передовых испытаний СВЧ/миллиметровых волн

Signal Hound VSG60A объединяет расширенное частотное покрытие, высокую реальную ширину полосы, исключительную точность сигнала и бесперебойную интеграцию с программным обеспечением, чтобы предоставить гибкое, высокопроизводительное решение для современного радиочастотного (РЧ) и миллиметрового (ммВЧ) тестирования. Его способность охватывать частоты до 60 ГГц делает его уникально подходящим для новых технологий, таких как 5G FR2 и автомобильные радарные системы на частотах 77/81 ГГц, в то время как его компактный дизайн и экономичность делают профессиональное создание ммВЧ-сигналов доступным для малых и средних предприятий, академических исследовательских лабораторий и групп с ограниченным бюджетом. Для инженеров и исследователей, работающих на переднем крае РЧ и микроволновой технологии, VSG60A выделяется как надежный, гибкий инструмент, который ускоряет разработку продуктов и обеспечивает точное, комплексное тестирование.
