Signal Hound VNA400 40 МГц - 40 ГГц 2-канальный векторный анализатор сети.

Signal Hound  VNA400 40 МГц - 40 ГГц  двухпортный  векторный анализатор сети.

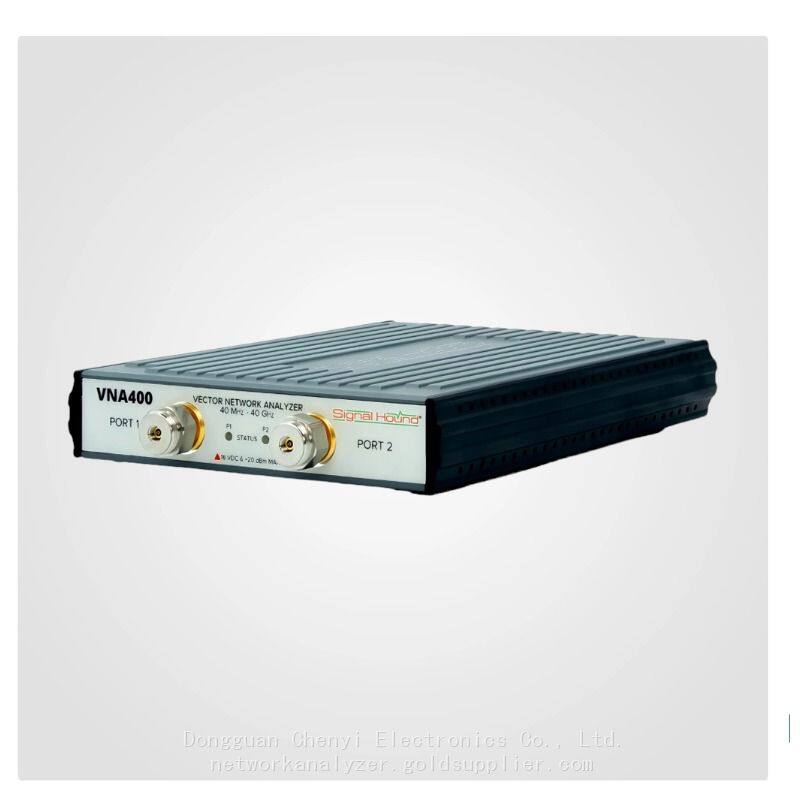

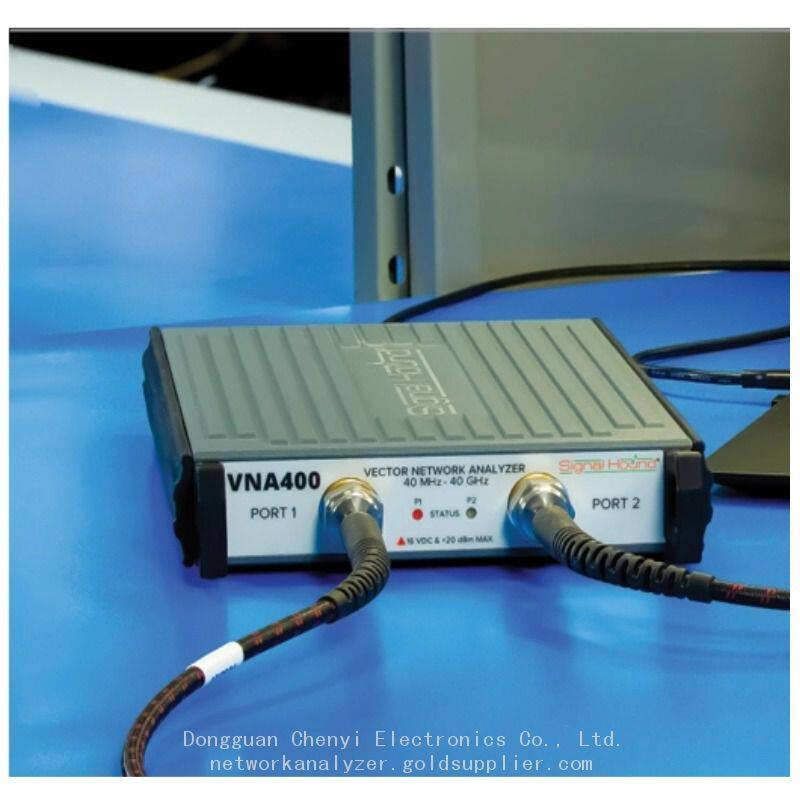

VNA400 - это высокопроизводительный, подключаемый по USB, 40-ГГц, двухпортный векторный анализатор сети. Он имеет широкую частотную область от 40 МГц до 40 ГГц, разрешение менее 1 Гц, точность внутреннего TCXO +/- 1 млн. и имеет скорость сканирования 2000 точек в секунду при ширине полосы приёмника 30 кГц. В комплект поставки этого продукта входит полнофункциональный набор программного обеспечения.

Подробности продукта

Векторный анализатор сети VNA400 от Signal Hound - это высокопроизводительный, подключаемый по USB, 40-ГГц, двухпортный векторный анализатор сети. Прогресс в технологии миллиметровых волн делает VNA400 обязательным инструментом для профессионалов радиочастотной отрасли. С широкой частотной областью от 40 МГц до 40 ГГц, разрешением менее 1 Гц, точностью внутреннего TCXO +/- 1 млн. и скоростью сканирования 2000 точек в секунду при ширине полосы приёмника 30 кГц, VNA400 - это идеальный инструмент для анализа, будь то лабораторное или полевое применение.

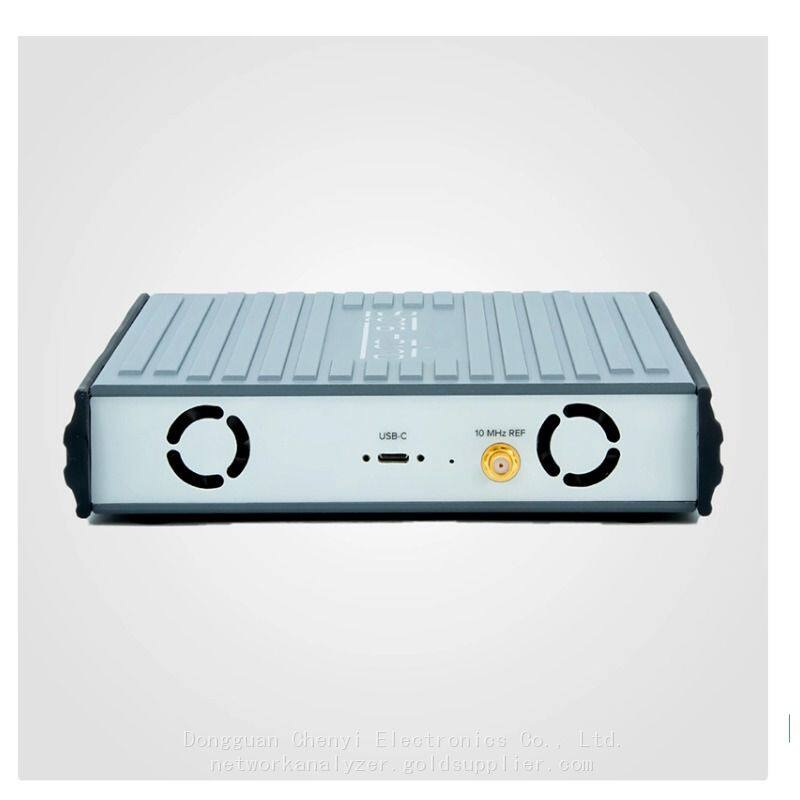

VNA400 оптимизирован для тестирования двухпортных устройств, таких как фильтры, усилители и аттенюаторы, а также однопортных устройств, таких как антенны или тестирования коэффициента стоячей волны. Он питается от порта Thunderbolt 3/4 или USB - C с мощностью 15 ватт или более и потребляет менее 15 ватт. Этот мощный векторный анализатор сети может быть использован для выполнения линейных измерений S - параметров различных устройств, от усилителей с коэффициентом усиления до 30 дБ до аттенюаторов или тестирования изоляции на 120 дБ и более. Комбинация быстрых измерений с высоким динамическим диапазоном у VNA400 полезна для тестирования антенных диаграмм и настройки фильтров.

Инженеры на этапе исследования и разработки, специалисты по производству, нуждающиеся в проверке компонентов или систем, а также техники в полевых условиях - все они обнаружат, что VNA400 подходит для вашего применения. Завершите свои измерения с уверенностью и надежностью. Специалисты по коммуникациям и беспроводным технологиям также могут использовать компактный формат этого универсального ВНА для устранения неисправностей на месте без ограничений, связанных с громоздким оборудованием.

Применения VNA400:

•Тестирование кабелей и антенн

•Измерение возвратных потерь/ВКЧС

•Настройка фильтров

•Измерение потерь на вставку

•Полевое применение до Ka-диапазона

•Измерение электрической длины

•Контроль качества производства

•Исследования и разработки

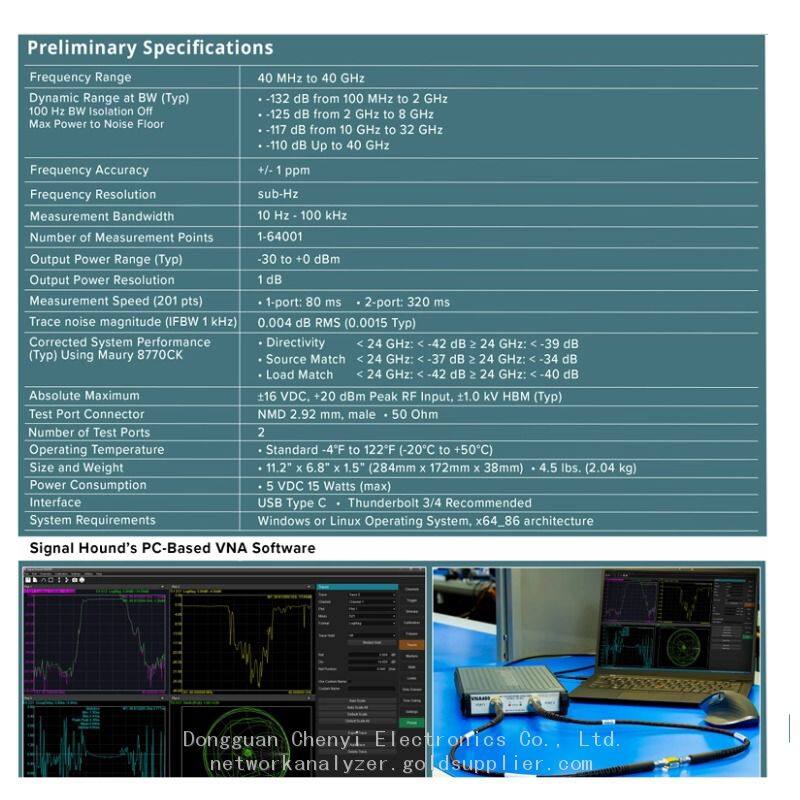

Технические характеристики

•Диапазон частот: 40 МГц до 40 ГГц

•Динамический диапазон при полосе пропускания (тип.) 100 Гц, изоляция выключена

-135 от 40 МГц до 1 ГГц

-125 от 1 ГГц до 20 ГГц

-115 от 20 ГГц до 40 ГГц

•Точность частоты: +/- 1 млн-1

Полнофункциональное программное обеспечение ВАВ (Векторный анализатор сети) входит в комплект VNA400. Стандартные пресеты измерений отрасли, знакомый пользовательский интерфейс и полная автоматизация по протоколу SCPI оптимизируют ваш рабочий процесс. Раскройте потенциал характеристики компонентов, проектирования и верификации систем, а также контроля качества производства с помощью этого мощного и универсального инструмента. Автоматизируйте свои процессы измерения с полным контролем устройств по протоколу SCPI и упростите свой рабочий процесс – все это в современном и интуитивно понятном программном комплексе для ПК. Этот продукт поддерживает широкий спектр калибровочных наборов типа короткое замыкание - открытый контакт - нагрузка - передача (SOLT).

Функции программного обеспечения VNA400:

•Анализ во временной области

•Удаление фиксации

•Автоматизация тестирования

•Настраиваемый интерфейс

Размеры и вес

Габаритные размеры устройства

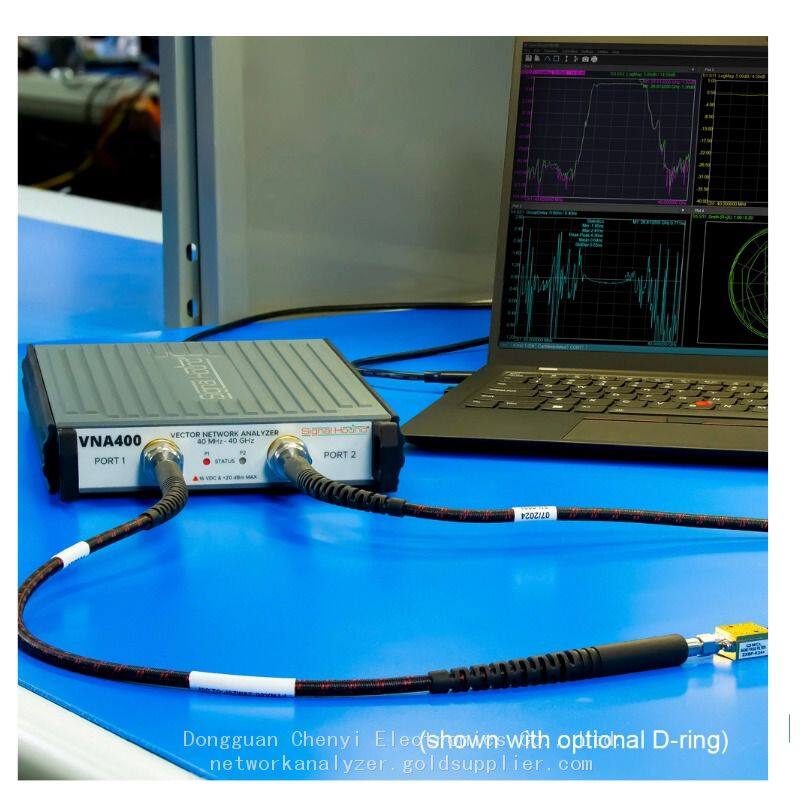

Версия： VNA400 – 40 ГГц Векторный анализатор сети - Стандартная, без D-образных колец

Вес: 4 фунта (1,81 кг)

Габариты: 10,8" x 6,2" x 1,5" (274 x 157 x 38 мм)
