Rohde Schwarz RS SGS100A GMA Источник радиочастотного сигнала Генератор радиочастотных сигналов 1 МГц до 6 или 12,75 ГГц

rohde schwarz RS SGS100A  GMA RF источник RF Генератор сигналов 1 МГц до 6 или 12,75 ГГц

Доступные опции

RF Генератор сигналов SGS100A-B106 ：1 МГц до 6 ГГц, CW (без модуляции) ，

                                                                      Номер заказа： 1416.2308.02

RF Генератор сигналов SGS100A-B106V：1 МГц до 6 ГГц, l/Q (с векторной модуляцией)，

                                                                      Номер заказа： 1416.2350.02

RF Генератор сигналов SGS100A-B112 ：Расширение частоты до 12,75 ГГц. Требует R&seSGS-B106

                                                                      Номер заказа： 1416.1553.02

Генератор радиочастотных сигналов SGS100A-B112V ：Расширение частоты до 12,75 ГГц. CVVТребуется R&seSGS-B106

                                                                      Номер заказа： 1416.1576.02

Основные характеристики

▶ Диапазон частот: 1 МГц ~ 6/12,75 ГГц (непрерывный сигнал), 80 МГц ~ 6/12,75 ГГц (векторно-модулированный сигнал)

▶ Диапазон мощности (пиковая мощность): -120 дБм ~ +15 дБм (по выбору)

▶ Фазовый шум одностороничного полосы: -133 дБс/Гц (@ 1 ГГц, смещение 20 кГц, типичное значение)

▶ Время настройки: <500 мкс (частота, уровень, управление по PCIe)

▶ Ширина полосы I/Q-модуляции (внешний аналоговый вход I/Q): ±20% от несущей частоты (100 МГц

    ± 500 МГц (2,5 ГГц

▶ Габариты (Ш×В×Г): 250 мм × 52,5 мм × 401 мм

▶ Масса: 4 кг

Основные характеристики

Самый компактный полностью интегрированный векторный генератор сигналов на рынке

Отличные характеристики СВЧ и компактный дизайн

Максимальный выходной уровень порядка +22 дБм для компенсации потерь в схеме

Высокая выходная частота до 12,75 ГГц для широкого применения

Бесшумный электронный аттенюатор для высокой надежности.

Компактный - Быстрый - Надежный

R&S®SGS100A - это СВЧ-генератор, разработанный для удовлетворения требований автоматизированных тестовых систем. Он доступен как непрерывный волновой источник или как векторный генератор сигналов с интегрированным I/Q-модулятором. С диапазоном частот до 12,75 ГГц, версия векторного генератора сигналов охватывает основные цифровые сигналы. Версия непрерывного волнового источника может быть использована как гибкий местный генератор и для тестирования на помехоустойчивость по стандартам мобильной радиосвязи.

Особенности и преимущества

Специальный источник сигнала для АТК - минимальный размер

Наименьший интегрированный генератор сигнала для минимального занимаемого системой пространства

Небольшой размер - всего одна стойка и 1/2 ширины 19-дюймовой стойки на каждый прибор - экономит место в тестовой системе и снижает затраты. Теперь четыре RF-пути до 12,75 ГГц можно разместить в среднем пространстве, которое раньше требовалось для одного RF-пути - это экономит место. Это делает R&SeSGS100A идеальным для применений в АТК, даже когда требуется несколько RF-источников одновременно.

Специальный источник сигнала для АТК - быстрые времена настройки

Быстрые времена настройки через интерфейс PCle/Ethernet для высокой пропускной способности

Производственные приложения требуют скорости при тестировании, чтобы обеспечить высокую пропускную способность. R&SeSGS100A удовлетворяет этому требованию несколькими способами. Его внутренняя архитектура и программное обеспечение разработаны для максимальной скорости, а интерфейс PCle/Ethernet передает команды дистанционного управления с максимальной скоростью.

Специальный источник сигнала АТЕ - высокие максимальные уровни

Высокий максимальный уровень для компенсации потерь в установке

В сложной тестовой системе между генератором сигнала и объектом тестирования (DUT) возникают типичные потери уровня в несколько дБ. Это обусловлено длинными кабелями, а также использованием коммутационных матриц и фильтров. С типичным выходным уровнем +22 дБм, R&SeSGS100A обеспечивает достаточный запас для компенсации таких потерь. Опциональный бесконтактный электронный аттенюатор до 12,75 ГГц.

Высокая производительность в удобном корпусе

Высокая линейность уровня и воспроизводимость для стабильных тестовых условий

R&SeSGS100A разработан с учетом скорости и компактности и предлагает характеристики, ранее доступные только у высококлассных лабораторных приборов. Но максимальный уровень не является единственным важным параметром. В калиброванных тестовых системах воспроизводимость и линейность уровня являются обязательными для генератора. Высокая воспроизводимость уровня обеспечивает стабильные тестовые условия и позволяет устанавливать более строгие допуски при определении границ тестирования.

Подключение

Полностью настроено для ATE

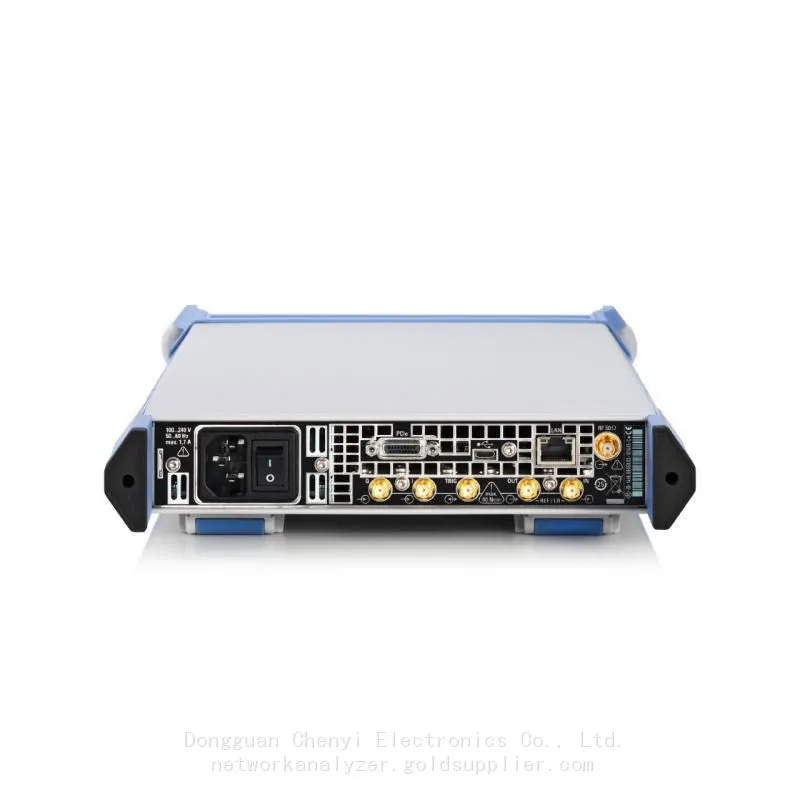

Несмотря на небольшие размеры, продуктовая линейка R&SeSGMA имеет несколько вариантов удаленного управления. Для максимальной скорости настройки рекомендуется использовать PCle или Ethernet совместно с соответствующим драйвером прибора от Rohde & Schwarz, который доступен для Windows и Linux. Стандартная компоновка всех разъемов на задней панели прибора, а также широкий спектр доступных адаптеров для установки в стойку обеспечивают простую интеграцию в тестовые системы.

Минимизация общей стоимости владения

Низкие начальные затраты и низкая стоимость владения

Привлекательная начальная стоимость

Простой модульный дизайн для сокращения времени ремонта, минимизирующий простои тестовой системы

Длинный интервал калибровки для минимизации затрат на обслуживание

3-летняя стандартная гарантия
