Rohde Schwarz RS SMBV100B генератор векторных сигналов SMBVB - B103: от 8 кГц до 3 ГГц

rohde schwarz RS SMBV100B  генератор векторных сигналов SMBVB-B103: от 8 кГц до 3 ГГц

Варианты частоты

Генератор векторных сигналов SMBVB-B103: от 8 кГц до 3 ГГц, Номер заказа: 1423.6270.02

Генератор векторных сигналов SMBVB-B106: от 8 кГц до 6 ГГц, Номер заказа: 1423.6370.02

Основные характеристики

▶ Диапазон частот: от 8 кГц до 3 ГГц

▶ Максимальный уровень выходного сигнала: > +25 дБм, +34 дБм (типично, f = 1 ГГц, опция)

▶ Фазовый шум одностороничного полосы пропускания: -132 дБс/Гц при смещении 20 кГц (типично, f = 1 ГГц)

▶ Максимальная внутренняя полоса пропускания РЧ-модуляции: 1 ГГц

▶ Сенсорный экран с новейшим графическим интерфейсом

▶ Включает различные стандарты цифровой связи для 5G NR

Основные факты

Диапазон частот от 8 кГц до 3 ГГц

Ультравысокая выходная мощность до +33 дБм

1 ГГц полоса пропускания модуляции с идеальной точностью

Генерация сигналов для всех основных стандартов цифровой связи, включая 5G NR, LTE и WLAN

GNSS-симулятор с GPS, ГЛОНАСС, Галилео, BeiDou и QZSS/SBAS

подходит для мобильной связи, GNSS и других приложений

Современный генератор векторных сигналов R&S®SMBV100B устанавливает стандарты для своего класса. Ультравысокая выходная мощность, полностью откалиброванное создание широкополосных сигналов и интуитивно понятная работа с сенсорным экраном делают R&S®SMBV100B идеальным для всех видов приложений.

Всегда соответствующий последним основным стандартам цифровой связи, таким как 5G NR, LTE и WLAN, SMBV100B является предпочтительным тестовым решением для характеристики приемников и компонентов.

У R&S®SMBV100B есть множество GNSS-опций, которые превращают прибор в надежный, полнофункциональный GNSS-симулятор. Продвинутые возможности моделирования позволяют запускать реалистичные и сложные, но повторяемые сценарии GNSS в контролируемых условиях.

Особенности и преимущества

Идеально подходит для качества сигнала

Отличная характеристика EVM в 0,2% для LTE-сигналов с шириной полосы 20 МГц даже при высоких уровнях выходной мощности. Превосходные значения ACPR < -72 дБ ACPR (тестовая модель 1 WCDMA, 64 DPCH, измерено) Очень низкий фазовый шум $SB < -134 дБс (измерено) на частоте 1 ГГц с смещением 20 кГц. Реaltime-компенсация влияния тестовой фиксации.

Широкая полоса модуляции с идеальной точностью

Для удовлетворения потребности в более широких полосах модуляции R&SeSMBV100B оснащен высокопроизводительным базовым полосным блоком. Интеллектуальная внутренняя realtime-компенсация частотной характеристики в генераторе обеспечивает чрезвычайно высокую плоскостность амплитуды < 0,3 дБ (измерено) на всей полосе 1 ГГц.

Широкая полоса модуляции с идеальной точностью

Для удовлетворения потребности в более широких полосах модуляции R&SeSMBV100B оснащен высокопроизводительным базовым полосным блоком. Интеллектуальная внутренняя real-time-компенсация частотной характеристики в генераторе обеспечивает чрезвычайно высокую плоскостность амплитуды < 0,3 дБ (измерено) на всей полосе 1 ГГц.

Идеально подходит для моделирования ГНСС

R&SeSMBV100B имеет несколько вариантов ГНСС, которые превращают прибор в надежный, полнофункциональный симулятор ГНСС. Продвинутые возможности моделирования позволяют запускать реалистичные и сложные, но повторяемые сценарии ГНСС в контролируемых условиях. Это включает реалистичное моделирование орбит ГНСС, эффектов распространения сигнала и системных ошибок, а также реалистичное моделирование пользовательской среды.

Идеально для использования

Интуитивно понятная концепция управления делает R&SeSMBV100B очень эргономичным и практичным. Настраиваемый прибор также готов к будущим требованиям.

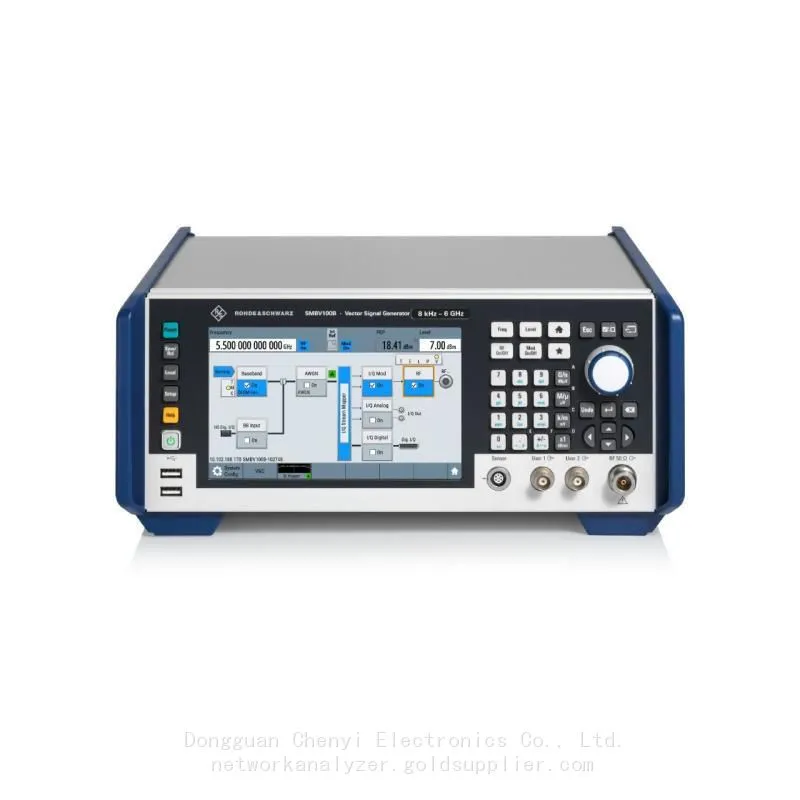

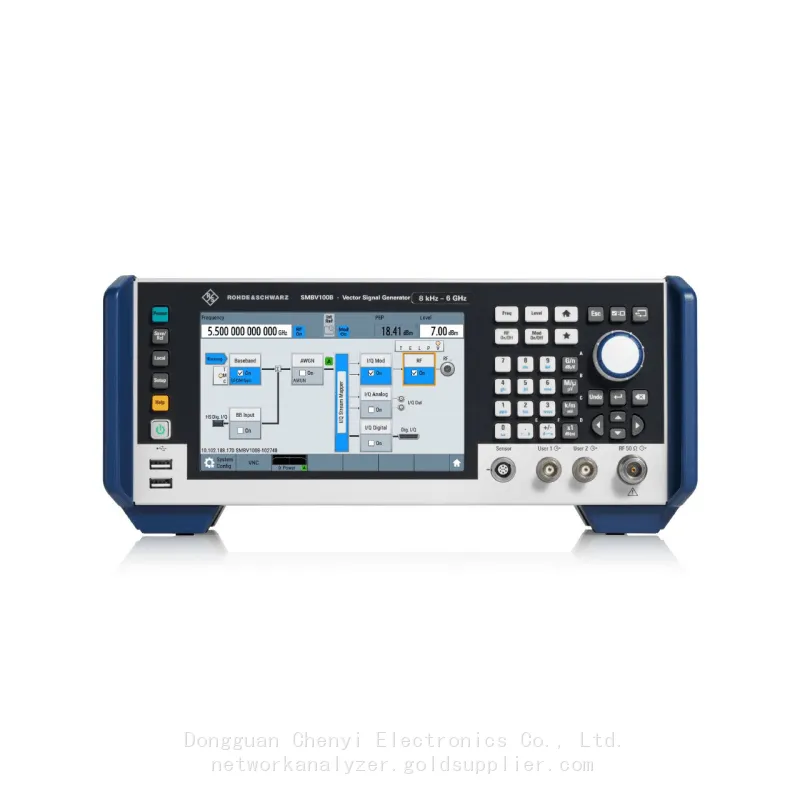

Удобная работа с 7-дюймовым сенсорным экраном

Автоматизация становится простой благодаря контекстной системе помощи и записи SCP

Внутреннее создание сигнала в реальном времени.

Идеально для обновления

R&SeSMBV100B можно адаптировать к конкретным потребностям в любое время

Настройка аппаратного обеспечения прибора требует только нескольких решений. Доступно шесть вариантов аппаратного обеспечения. Опции программного обеспечения можно добавить на месте на объектах заказчика с использованием кодов-ключей. Прибор поставляется полностью откалиброванным из завода. После обновлений для расширения диапазона частот, полосы пропускания или выходной мощности не требуется время простоя для технического обслуживания.

R&S®LegacyPro: обновите свое оборудование для измерений

Замените устаревшие генераторы сигналов: эмулируйте генераторы от Rohde & Schwarz и других поставщиков (например, R&SeSMBV100A, Keysight MXG/EXG, Aeroflex и Anritsu)
