rohde schwarz RS SMCV100B генератор векторных сигналов от 4 кГц до 3 или 6 или 7.125 ГГц

rohde schwarz RS SMCV100B   генератор векторных сигналов 4 кГц - 3 или 6 или 7,125 ГГц

Варианты частоты

Генератор векторных сигналов SMCVB - B103: 4 кГц - 3 ГГц，        Номер заказа: 1433.2002.02

Генератор векторных сигналов SMCVB - B106: 4 кГц - 6 ГГц            Номер заказа: 1433.2202.02

Генератор векторных сигналов SMCVB - B107: 4 кГц - 7,125 ГГц    Номер заказа: 1433.2402.02

Основные характеристики

▶ Диапазон частот: 4 кГц ~ 3 / 6 / 7,125 ГГц

▶ Максимальная выходная мощность: +20 дБм

▶ Фазовый шум одностороннего полосы (SSB): -125 дБс/Гц @ 20 кГц смещения (f = 1 ГГц) (опционально)

▶ Внутреннее полоса модуляции: максимум 240 МГц

 Основные факты

 ▶Первая мультистандартная платформа для радиовещания, навигации, сотовой связи и беспроводных приложений

 ▶Полностью программно определяемый генератор векторных сигналов с концепцией программных опций

 ▶Современная концепция генерации радиочастотных сигналов с прямым цифровым преобразованием частоты до 2,5 ГГц

 ▶Высокая выходная мощность до +25 дБм

 ▶Ширина полосы модуляции до 240 МГц

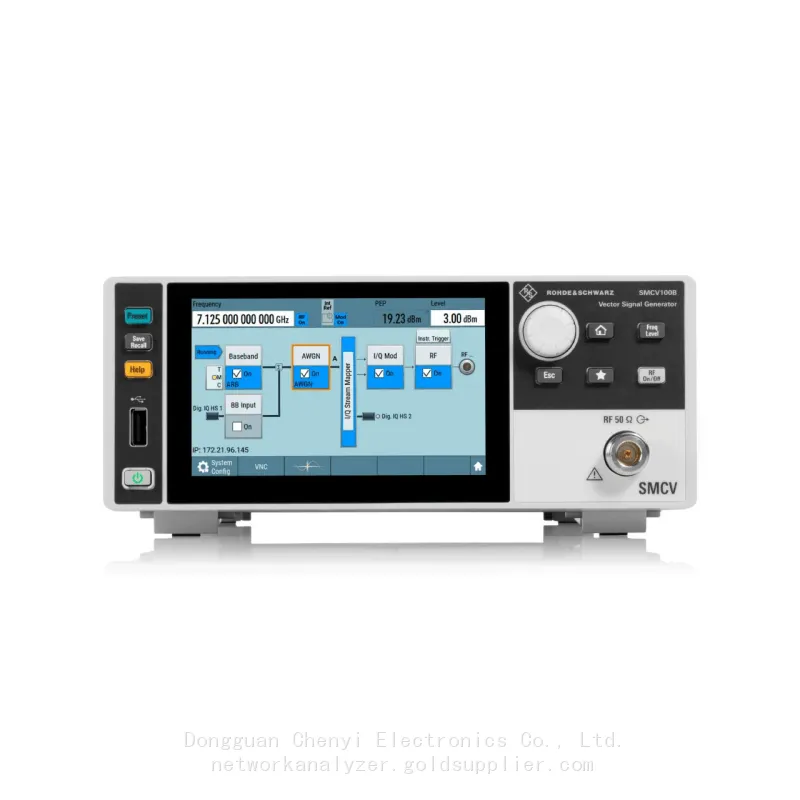

 ▶Удобная работа на 5-дюймовом сенсорном экране

Максимальная гибкость в приложениях и производстве

Векторный генератор сигналов R&S®SMCV100B является первой многостандартной платформой для автомобильных, радиовещательных, навигационных и беспроводных приложений. Это делает R&S®SMCV100B уникальным для использования во многих приложениях, от лаборатории до производства и в любых местах, где встречаются разные технологии.

Векторный генератор сигналов R&S®SMCV100B является первой многостандартной платформой для автомобильных, радиовещательных,

навигационных и беспроводных приложений. Это делает R&S®SMCV100B уникальным для использования во многих приложениях,

от лаборатории до производства и в любых местах, где встречаются разные технологии.

Векторный генератор сигналов R&S®SMCV100B имеет новую концепцию прямого цифрового преобразователя аналого-цифрового преобразования (DAC) для генерации радиочастотных сигналов. Эта концепция позволяет осуществлять I/Q модуляцию и преобразование частоты в цифровой области, что устраняет ошибки дисбаланса I и Q и утечку локального генератора, связанные с традиционными аналоговыми I/Q модуляторами.

Концепция опций R&S®SMCV100B полностью определяется программным обеспечением. Для получения полной функциональности прибора не требуются никакие аппаратные опции. Эта программная концепция применяется для обновления радиочастотного диапазона, памяти, полосы пропускания I/Q-модуляции и всех других опций R&S®SMCV100B для других приложений.

Благодаря своей гибкой и настраиваемой конструкции, прибор готов удовлетворить будущие требования. Опции можно легко добавить с помощью программных ключей, что позволяет пользователям быстро обновлять функции и добавлять полосу пропускания, выходную мощность и даже диапазон частот.

Интуитивно понятная концепция управления на основе сенсорного экрана делает R&S®SMCV100B очень эргономичным и практичным в использовании.

Современное создание радиочастотных сигналов с использованием концепции прямого цифрового радиочастотного преобразования вверх

Векторный генератор сигналов R&S®SMCV100B имеет новую концепцию прямого радиочастотного ЦАП для создания радиочастотных сигналов. Эта концепция позволяет осуществлять I/Q-модуляцию и преобразование вверх в цифровой области, что устраняет ошибки несбалансированности I и Q и утечку генератора несущей, известные из традиционных аналоговых I/Q

Модуляторы.

Концепция прямого РЧ ЦАП используется до частоты 2.5 ГГц. Для РЧ частот > 2.5 ГГц применяется концепция аналогового смешивания для приведения сигнала к желаемой выходной

частоте.

Мощный внутренний базовый генератор

R&S®SMCV100B обеспечивает мощное оборудование для внутреннего формирования базовых сигналов. R&S®SMCV100B либо генерирует сигналы в реальном времени в ПЛИС, либо использует генератор АРБ для прямого формирования I/Q сигналов для цифровых стандартов связи. Также можно использовать программное обеспечение для моделирования сигналов R&S®WinIQSIM2 для формирования I/Q сигналов.

Реальное время формирования сигналов в ПЛИС особенно используется для стандартов вещания. Этот технологический подход позволяет непрерывно и очень долго генерировать сигналы с различным содержанием данных (аудио, видео, данные, PRBS) для декодирования. Такие длинные последовательности необходимы для тестирования производительности или ЭМС тюнеров
