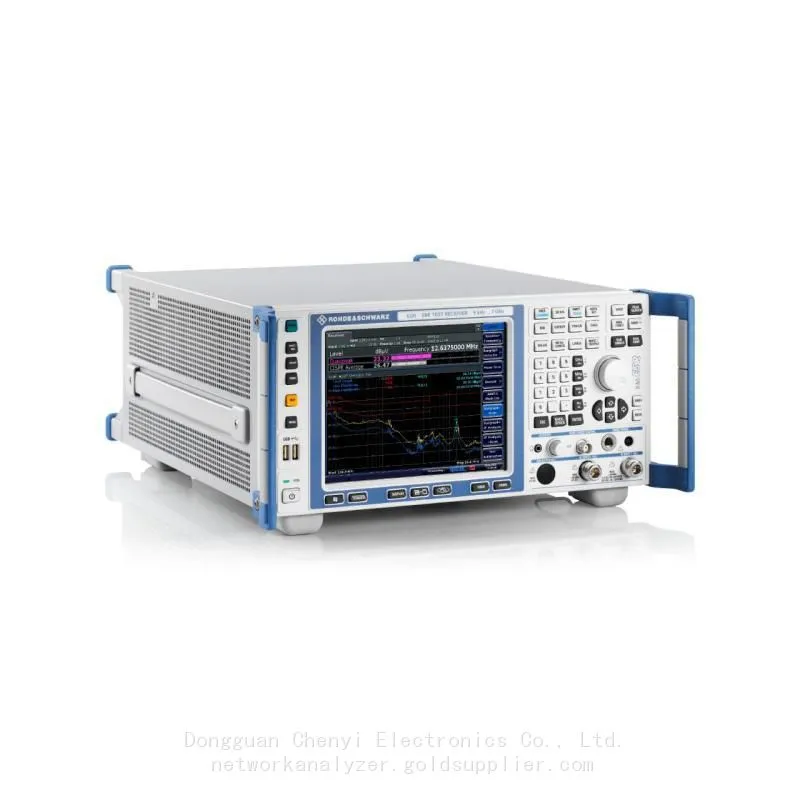

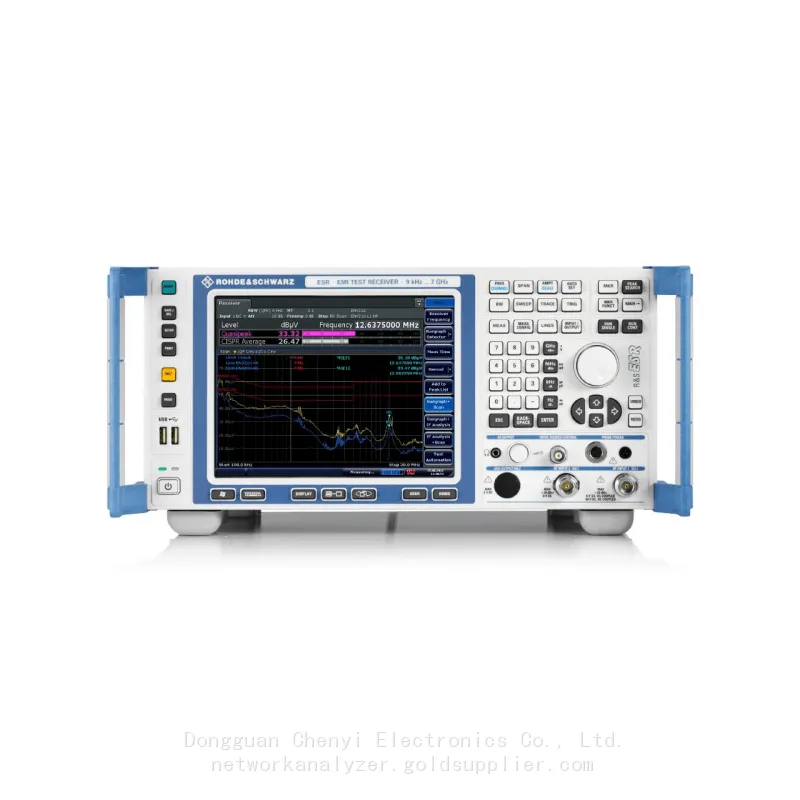

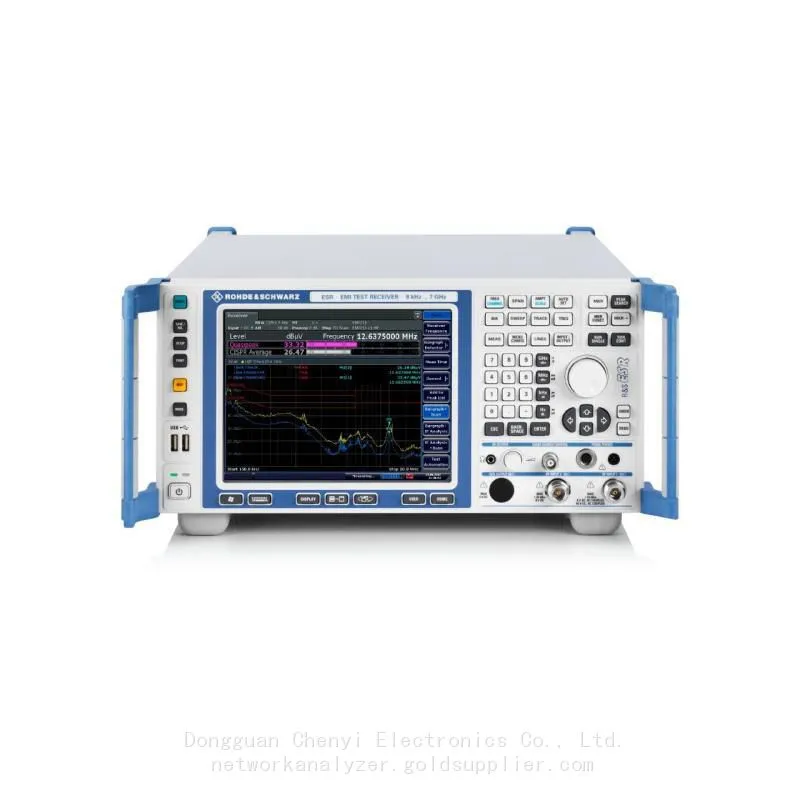

Rohde Schwarz ESR7 приёмник для испытаний на ЭМИ. 9 кГц до 7 ГГц

rohde schwarz ESR7  приемник для испытаний на ЭМИ，от 9 кГц до 7 ГГц

Средний приемник для испытаний на ЭМИ для быстрых и надежных испытаний на соответствие

Основные характеристики

▶ Приемник для испытаний на ЭМИ ESR3  : от 9 кГц до 7 ГГц  (10 Гц по выбору)

▶ Полностью соответствует требованиям CISPR16-1-1

▶ Диапазон частот: от 9 кГц до 7  ГГц, нижняя частота может быть расширены до 10 Гц (по выбору)

▶ Конфигурируемая функция реального времени (по выбору)

▶ Стандартная конфигурация включает спектральный анализатор с полным набором функций

▶ Низкое энергопотребление 50 Вт способствует охране окружающей среды

▶ Интуитивно понятная работа через сенсорный экран

Основные факты

Диапазон частот от 10 Гц до 7 ГГц

Соответствует стандартам CISPR 16-1-1, ANSI C63.2, MIL‑STD‑461 и FCC

Высокий динамический диапазон и точность

Ультрабыстрые измерения с использованием сканирования в временной области на основе БПФ

Анализ спектра в реальном времени с полосой пропускания 40 МГц (опция)

R&S®ESR – приемник для испытаний на соответствие ЭМИ

R&S®ESR – это приемник для испытаний на электромагнитные помехи, предназначенный для измерения электромагнитных помех с использованием традиционного ступенчатого сканирования или ультрабыстрого сканирования в временной области на основе БПФ. Он также функционирует как мощный анализатор сигналов и спектра. Приемник имеет функцию анализа спектра в реальном времени с широким набором диагностических инструментов для детального анализа сигналов помех и их истории. С помощью этих инструментов пользователи могут обнаруживать скрытые или спорадические излучения и анализировать их причины. R&S®ESR оснащен интуитивно понятными меню на простом в использовании сенсорном экране. Компактные размеры, низкая масса, опциональная прочная оболочка и опциональное питание от источника постоянного тока делают R&S®ESR идеальным выбором также для мобильных приложений.

Особенности и преимущества

Тестирование на соответствие

В соответствии со всеми соответствующими стандартами

R&SeESR соответствует коммерческим стандартам ClSPR 16-1-1 и FCC. С опцией R&S@ESR-B29 прибор также соответствует стандартам ANSl C63.2 и MIL-STD-461 со всеми необходимыми полосами пропускания и детекторами. Благодаря предустановленным линиям пределов и автоматизации тестирования, прибор является идеальным выбором для ЭМИ-тестов в соответствии со всеми соответствующими стандартами.

Реальные измерения в реальном времени

Разрешение даже самых коротких помех

R&SeESR захватывает сигналы в реальном времени без каких-либо временных разрывов и с полосой пропускания до 40 МГц. Даже самые короткие импульсы разрешаются и интуитивно отображаются в спектре накопления и спектрограмме. Эти дисплеи могут обнаруживать сигналы, которые иначе остаются скрытыми. Случайные, импульсные или дрейфующие сигналы легко идентифицируются с помощью опции анализа спектра в реальном времени.

Современный пользовательский интерфейс

Разработано для удобной эксплуатации

Радиомонитор R&S@ESR оснащен сенсорным экраном, что обеспечивает простоту и интуитивность управления на 8,4-дюймовом дисплее, даже для новичков. Встроенная контекстно-зависимая справка предоставляет подробную информацию о текущей функции.

Быстрая скорость сканирования

Быстрые измерения с помощью сканирования во временной области

Скорость имеет решающее значение. Радиомонитор R&S@ESR обеспечивает сверхбыстрое сканирование во временной области на основе БПФ, которое на порядки быстрее, чем в обычном режиме. Сканирование в полосах CISPR выполняется за миллисекунды, а измерение проводимых помех до 30 МГц в одном сегменте осуществляется в реальном времени.

Идеально подходит для мобильного использования

Прочный и компактный, с возможностью питания от батареи

Радиомонитор R&S@ESR идеально подходит для мобильного использования в полевых условиях. Питание от постоянного тока доступно при использовании дополнительного внешнего аккумулятора. Опциональная ударопрочная корпусная конструкция и твердотельный накопитель (SSD) обеспечивают оптимальную устойчивость к вибрациям, удару и температуре (допустимый диапазон +5 °C до +40 °C)。

Доступные модели

Модели：   R&S®ESR3            Номер заказа ：1316.3003.03

Диапазон частот ：9 кГц до 3,6 ГГц (по желанию 10 Гц)

Измерительная полоса пропускания：10 Гц до 10 МГц, 40 МГц в нулевом диапазоне

Показание шума：<-7 дБµВ

Номинальное сжатие на 1 дБ @ 1 ГГц：+10 дБм

Остаточные ложные отклики (1 МГц ≤ f ≤ 1 ГГц)：<-103 дБм

Модели：   R&S®ESR7            Номер заказа： 1316.3003.07

Диапазон частот ：9 кГц до 7 ГГц (по желанию 10 Гц)

Измерительная полоса пропускания：10 Гц до 10 МГц, 40 МГц в нулевом диапазоне

Показание шума：<-7 дБµВ

Номинальное сжатие на 1 дБ @ 1 ГГц：+10 дБм

 Остаточные ложные отклики (1 МГц ≤ f ≤ 1 ГГц)：<-103 дБм

Модели：   R&S®ESR26            Номер заказа： 1316.3003.26

Диапазон частот: 9 кГц до 26.5 ГГц (по желанию 10 Гц)

Ширина полосы измерения: 10 Гц до 10 МГц, 40 МГц в нулевом размахе

Показание шума: < -5 дБµВ

Номинальное сжатие на 1 дБ @ 1 ГГц: +10 дБм

 Остаточные ложные отклики (1 МГц ≤ f ≤ 1 ГГц): < -103 дБм
