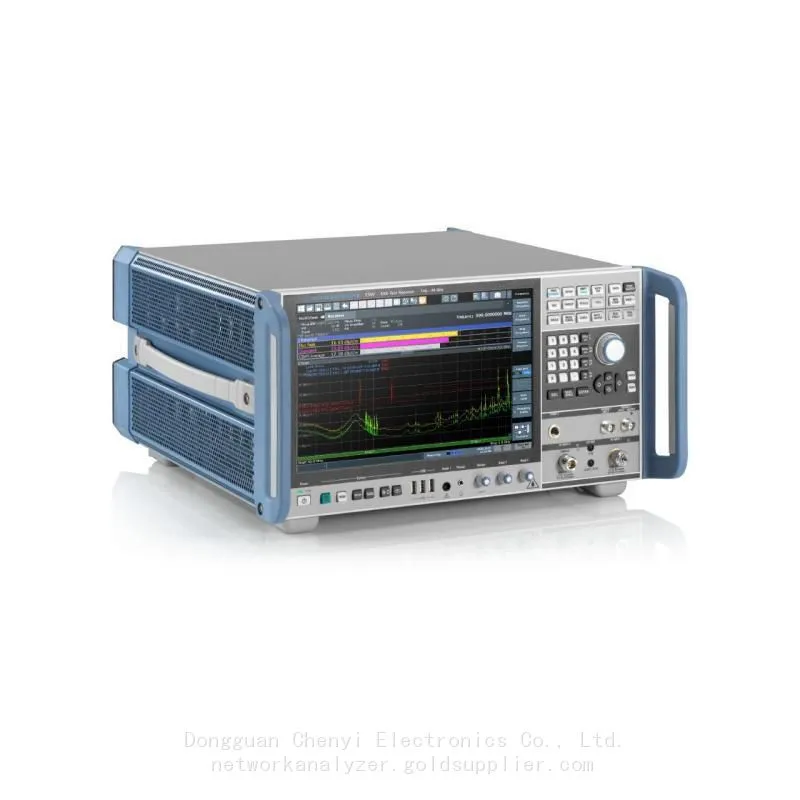

Rohde Schwarz ESW26 приёмник для испытаний на ЭМИ. 0,1 Гц до 26,5 ГГц

rohde schwarz ESW26 Приемник для испытаний на ЭМИ, 1 Гц - 26,5 ГГц

Основные характеристики

▶ Стандартная конфигурация с функцией сканирования во временной области нового поколения

▶ Превосходная скорость измерения, достигаемая за счет реального временного полосы пропускания 1 ГГц

▶ Отличные высокие характеристики

▶ Диапазон частот: 1 Гц - 26,5 ГГц

▶ Чувствительность: -160 дБм (@ 40 ГГц, с включенным предусилителем)

▶ Эффективный пользовательский интерфейс

▶ Полностью соответствует требованиям CISPR16-1-1

Основные факты

Диапазон частот от 1 Гц до 26,5 ГГц

Соответствует стандартам CISPR 16-1-1, ANSI C63.2, MIL‑STD‑461 и FCC

Наивысший динамический диапазон и точность

Ультрабыстрые измерения с использованием сканирования во временной области на основе БПФ

Реальное время спектрограммы с полосой пропускания до 970 МГц (опция)

R&S®ESW Приемник для испытаний на ЭМИ для тестирования соответствия

Выдающиеся характеристики радиочастотного диапазона, высокий динамический диапазон и точность измерений делают R&S®ESW идеальным для быстрых и надежных сертификационных измерений. Приемник соответствует самым строгим требованиям в соответствии с стандартами CISPR, EN, MIL‑STD-461, DO‑160 и FCC. Каждый R&S®ESW оснащен сканером временной области на основе FFT для быстрых измерений. Опция расширения полосы пропускания имеет полосу пропускания FFT до 970 МГц, что позволяет приемнику измерять полосы C и D стандарта CISPR сразу. Широкополосный сигнал захватывается в реальном времени, даже при использовании детекторов стандарта CISPR.

Особенности и преимущества

Тестирование на соответствие стандартам

В соответствии со всеми соответствующими стандартами

Приемник R&S®ESW соответствует стандартам CISPR 16-1-1, ANSI C63.2, MIL-STD-461 и FCC и предлагает все необходимые полосы пропускания и детекторы. Предварительно настроенные линии пределов и автоматизация тестирования делают приемник идеальным для тестирования электромагнитной совместимости в соответствии со всеми соответствующими стандартами.

Быстрая скорость сканирования

Сканирование в области времени для быстрых измерений

Скорость является ключевым фактором, особенно при тестировании устройств с коротким временем работы. Анализатор R&S®ESW имеет сканирование в области времени на основе БПФ (TDS), которое позволяет измерять большие частотные сегменты сразу, а не отдельные полосы разрешения для каждого периода наблюдения в обычном режиме ступенчатого сканирования. Ширина полосы БПФ может увеличиваться до 970 МГц с опцией широкополосного расширения для одновременного измерения диапазонов C и D по стандартам CISPR. Высокая полоса пропускания фиксируется в реальном времени, даже при использовании детекторов CISPR.

Современный пользовательский интерфейс

Разработан для эффективного тестирования

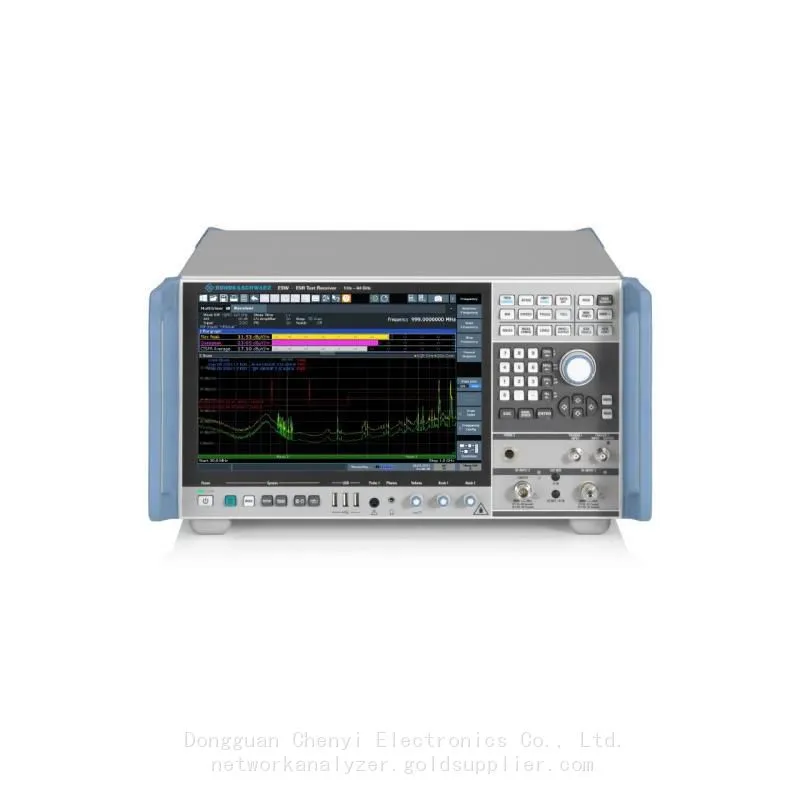

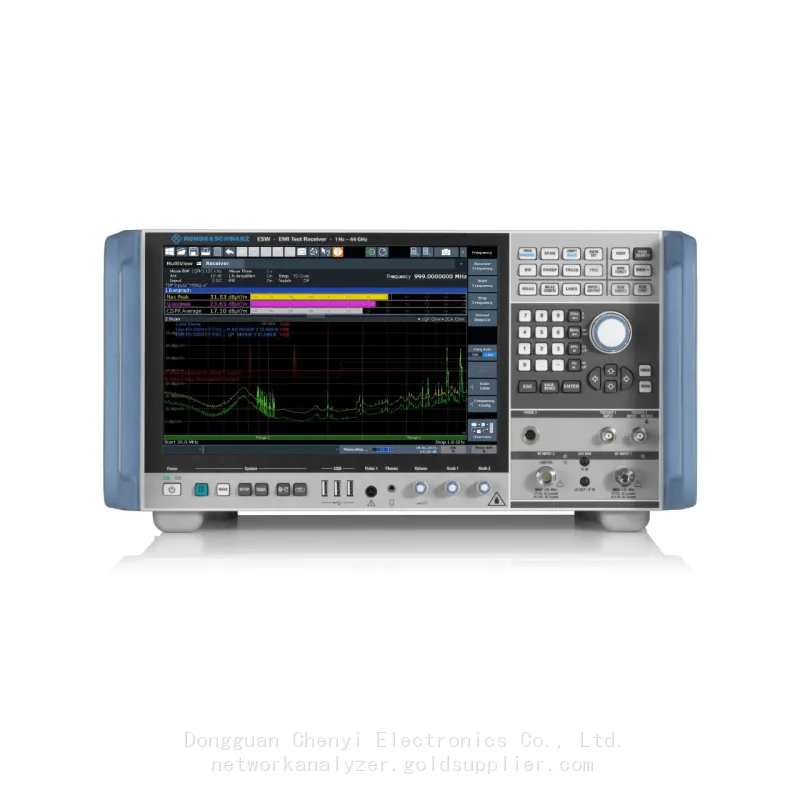

Анализатор R&SeESW имеет сенсорный экран с дисплеем размером 12,1 дюйма для удобной и интуитивно понятной работы. Анализатор имеет два дополнительных настраиваемых регулятора, которым можно назначать такие функции, как полоса разрешения, RF - аттенюация и время измерения.

Превосходная RF - характеристика

Радиочастотные характеристики, удовлетворяющие самым высоким требованиям

Р&SeESW обладает высоким динамическим диапазоном и чувствительностью, необходимыми для самых сложных тестов на соответствие требованиям по электромагнитному помехоустойчивости (ЭМП). Низкий уровень шума и встроенная предварительная селекция с 21 фильтром обеспечивают точные и надежные измерения.

Реальные измерения в реальном времени

Разрешение даже самых коротких помех

Р&SeESW захватывает сигналы в реальном времени, без каких-либо временных разрывов, с полосой пропускания до 80 МГц в базовом варианте или до 970 МГц, если оборудован опцией широкополосного расширения. Даже самые короткие импульсы разрешаются и отображаются интуитивно в спектре накопления и спектрограмме, показывая обнаруженные сигналы, которые в противном случае останутся скрытыми. Случайные, импульсные или дрейфующие сигналы легко идентифицируются с помощью опции реального времени.

Доступные модели

Модели:    R&S®ESW8            Номер заказа 1328.4100.09,

Диапазон частот: 1 Гц - 8 ГГц

Измеренная полоса пропускания: 1 Гц - 10 МГц (по желанию 80 МГц)

Показатель шума: <-7 дБмкВ

Номинальное сжатие на 1 дБ @ 1 ГГц: +15 дБм

 Остаточные ложные отклики (1 МГц ≤ f ≤ 1 ГГц): <-110 дБм

Модели:    R&S®ESW26        Номер заказа 1328.4100.27

Диапазон частот: 1 Гц - 26.5 ГГц

Измеренная полоса пропускания: 1 Гц - 10 МГц (по желанию 80 МГц)

Показатель шума: <-5 дБмкВ

Номинальное сжатие на 1 дБ @ 1 ГГц: +15 дБм

Остаточные ложные отклики (1 МГц ≤ f ≤ 1 ГГц): <-110 дБм

Модели:    R&S®ESW44        Номер заказа 1328.4100.45

Диапазон частот: 1 Гц - 44 ГГц

Измеренная полоса пропускания: 1 Гц - 10 МГц (по желанию 80 МГц)

Показатель шума: <-5 дБмкВ

Номинальное сжатие на 1 дБ @ 1 ГГц: +15 дБм

Остаточные ложные отклики (1 МГц ≤ f ≤ 1 ГГц): <-110 дБм
