Rohde Schwarz BBA300 Широкополосный усилитель 380 МГц до 6 ГГц 15 Вт до 300 Вт

rohde schwarz BBA300 Широкополосный усилитель 380 МГц  до 6 ГГц  15 Вт  до 300 Вт

Линейная высокая мощность на сверхшироких частотных диапазонах

Основные характеристики

▶ Сканирование непрерывных РЧ-сигналов на сверхшироком частотном диапазоне до 6 ГГц

▶ Высокая плотность шума и превосходные характеристики высших гармоник обеспечивают максимальную

      линейную РЧ-мощность выхода 300 Вт

▶ Поддержка режимов модуляции, включая амплитудную, частотную, фазовую, импульсную и комплексную OFDM

▶ Высокая доступность и надежность работы при любых условиях несовпадения

▶ Масштабируемая частота/мощность с превосходной гибкостью и расширяемостью функций и конфигураций

Основные факты

Непрерывные РЧ-сигналы сканируются на сверхшироких частотных диапазонах до 18 ГГц

Линейная РЧ-мощность выхода до 300 Вт с выдающейся плотностью шума и превосходными характеристиками гармоник

Поддерживает режимы амплитудной, частотной, фазовой, импульсной и комплексной модуляции OFDM

Высокая доступность и надежная работа при любых несоответствиях

Гибкие и масштабируемые функции и настройки с расширяемой частотой и мощностью

Семейство R&S®BBA300 – инновационное поколение твердотельных широкополосных усилителей с высокой доступностью

Гибкое, настраиваемое как одиночный, двойной или многочастотный усилительный систем

Широкополосные усилители R&S®BBA300 – новое поколение высококонкурентных твердотельных широкополосных

усилителей, разработанных для обеспечения высокой доступности. Они имеют чрезвычайно широкие, непрерывные полосы частот,

достигающие высоких микроволновых диапазонов, а также высокую линейность, превосходную плотность шума и

отличные характеристики гармоник. Они также обладают высокой гибкостью системной настройки и рабочих параметров.

R&S®BBA300 идеально подходит для критических тестовых окружений, таких как ЭМС, валидация продуктов и тестирование совместимости OTA, а также для тестирования радиочастотных компонентов в диапазоне частот от 380 МГц до 18 ГГц при выходной радиочастотной мощности до 300 Вт P1dB.

Особенности и преимущества

Отличная радиочастотная характеристика

Продукты из семейства R&SeBBA300 включают серии усилителей R&S@BBA300-CDE, R&S@BBA300-DE, R&S@BBA300-f и R&SeBBA300-FG с широкополосным усилением в диапазонах частот от 380 МГц до 18 ГГц с выходной мощностью до 300 Вт. Они охватывают частоты, указанные в стандартах ЭМС, стандартах мобильной связи GSM, LTE, 5G и GPRS, а также стандартах радиосвязи WLAN, Bluetooth@ и Zigbee. Усилители поддерживают непрерывное сканирование радиочастотных сигналов по всему диапазону частот. Эта уникальная особенность ускоряет проведение испытаний на ЭМС, испытаний и валидацию радиочастотных компонентов и устройств для производителей беспроводных коммуникаций. Можно усилить узкополосные CW-сигналы (сигналы с простой АМ, ФМ, ФМ или пл-модуляцией) и широкополосные сложные OFDM-сигналы. Высокая линейность, выдающаяся плотность шума, низкая до -110 дБм/Гц, и гармонические характеристики -25 дБс обеспечивают низкое отношение утечки соседнего канала (ACLR), а также отличные передающие характеристики без дополнительного EV.

Настраиваемый усилитель

R&SeBBA300 означает, что для многих приложений и требований требуется только один сверхширокополосный усилитель. Инновационная программная опция R&SBBA300 - PK1 дает семейству широкополосных усилителей R&S@BBA300 два мощных инструмента для настройки усилителей и оптимизации выходных сигналов. Пользователи могут настроить усилитель для обеспечения отличной линейности или точной воспроизведения импульсных сигналов, сдвигая рабочую точку между классом A и классом AB и настраивая усилитель на максимальную выходную мощность радиочастоты или на максимальную допустимость выходного несоответствия, чтобы использовать резерв мощности приложения. Разработчики в лабораториях исследований и разработок, тестовые инженеры в испытательных лабораториях, интеграторы или операторы на производственных линиях могут оптимизировать выходные сигналы и гибко реагировать на самые разные требования.

Высокая доступность

Инновационное семейство R&S@BBA300 характеризуется высокой доступностью и надежными операциями. Сложный радиотехнический дизайн обеспечивает надежную, непрерывную работу даже при несоответствии нагрузки на выходе радиочастоты или при коротком замыкании или разомкнутости выхода радиочастоты. Лаборатории по электромагнитной совместимости ценят высокую допустимость несоответствия широкополосных усилителей Rohde & Schwarz, которые могут обеспечить полную мощность радиочастоты на выходе даже при несоответствии до коэффициента стоячей волны 6:1. Минимизация простоя системы имеет решающее значение для пользователей. Усилители Rohde & Schwarz обеспечивают высокую доступность, стабильность и надежность с использованием инновационных, умных концепций защиты. Функции, такие как периодическая корректировка смещения тока для компенсации старения и дрейфа компонентов, увеличивают срок службы широкополосных усилителей. Настраиваемые пакеты услуг повышают высокую доступность системы усилителей R&SeBBA300.

Гибкий, настраиваемый

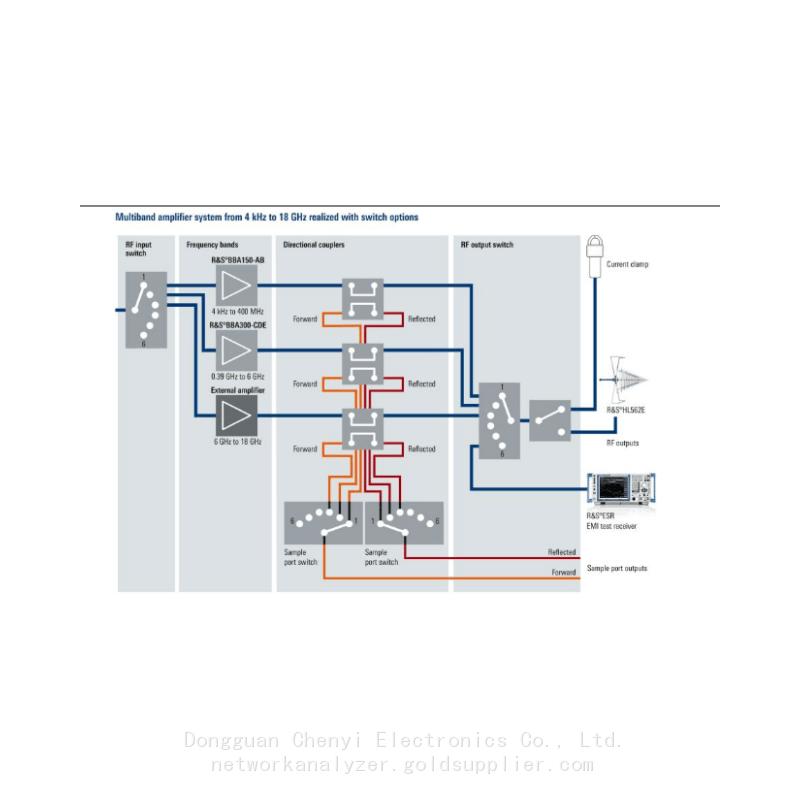

R&SeBBA300 широкополосные усилители разработаны для обеспечения максимальной гибкости в минимальном пространстве. Компактный и модульный дизайн усилителей и других компонентов позволяет создавать масштабируемые, высокоинтегрированные стойки с 19" вставными блоками. Диапазон частот и мощность усилителей можно гибко настраивать и впоследствии расширять в любое время, обеспечивая инвестиции пользователя. Варианты переключения позволяют комбинировать отдельные усилители для конкретных приложений, и несколько диапазонов частот можно сгруппировать в систему.

Умный контроль

Новая программная платформа обеспечивает современную, удобную для пользователя работу, основанную на ролях. Гипертекстовый интерфейс (GUI) позволяет регулировать рабочие точки во время использования для повышения эффективности. Доступен специальный доступ к обширным наборам параметров. Опционные клавиши обеспечивают дополнительные функции, такие как расширение диапазона частот, режим высокой мощности, настройка рабочей точки или другие. Стандартный Ethernet-интерфейс автоматизирует тестовые процедуры с помощью удаленных команд управления, использующих номенклатуру SCPl. По желанию можно включить протокол SNMP для удаленного управления.
