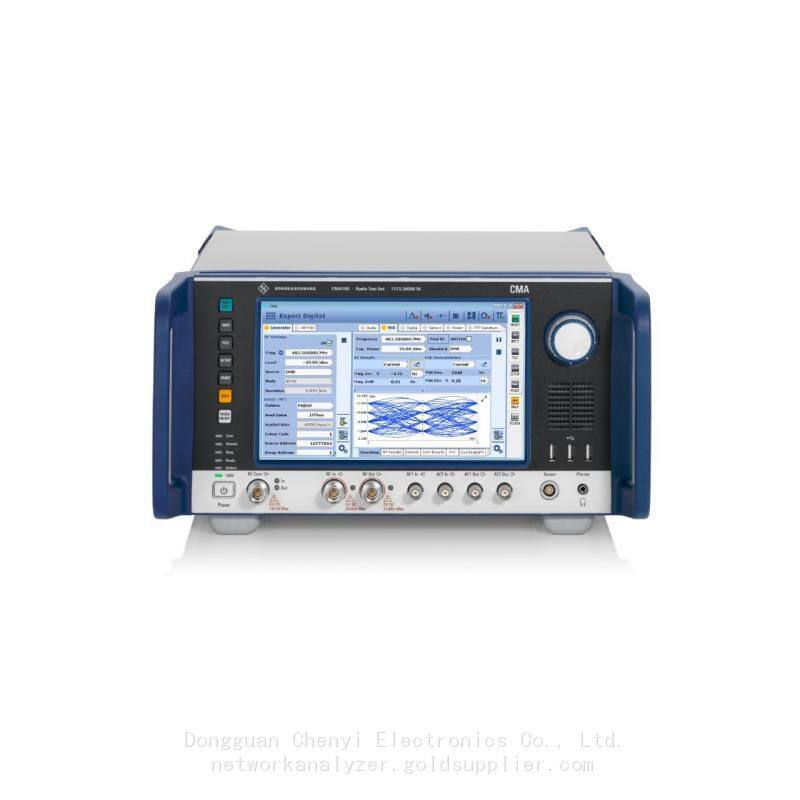

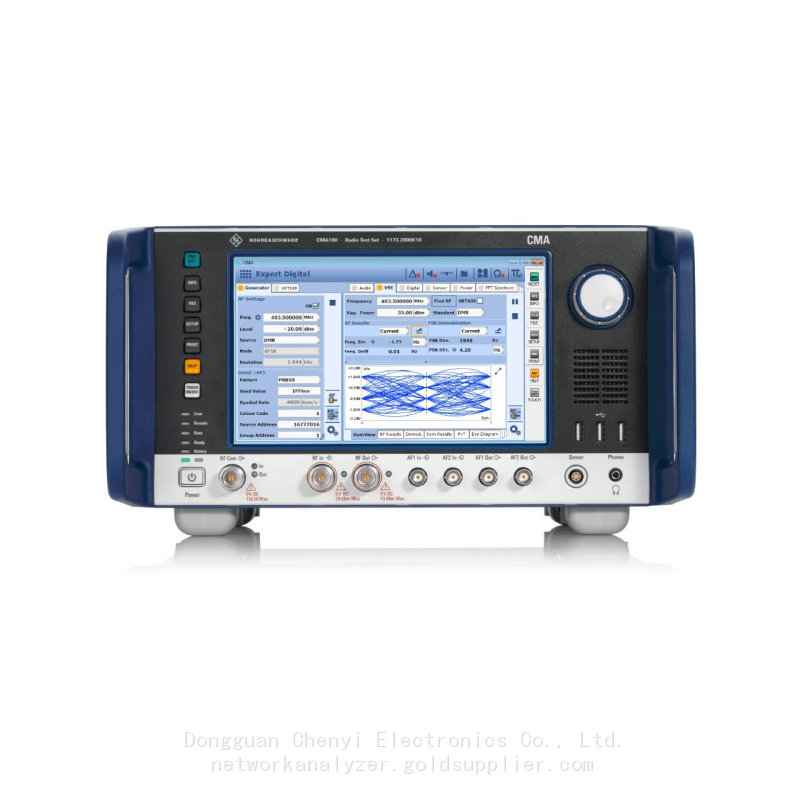

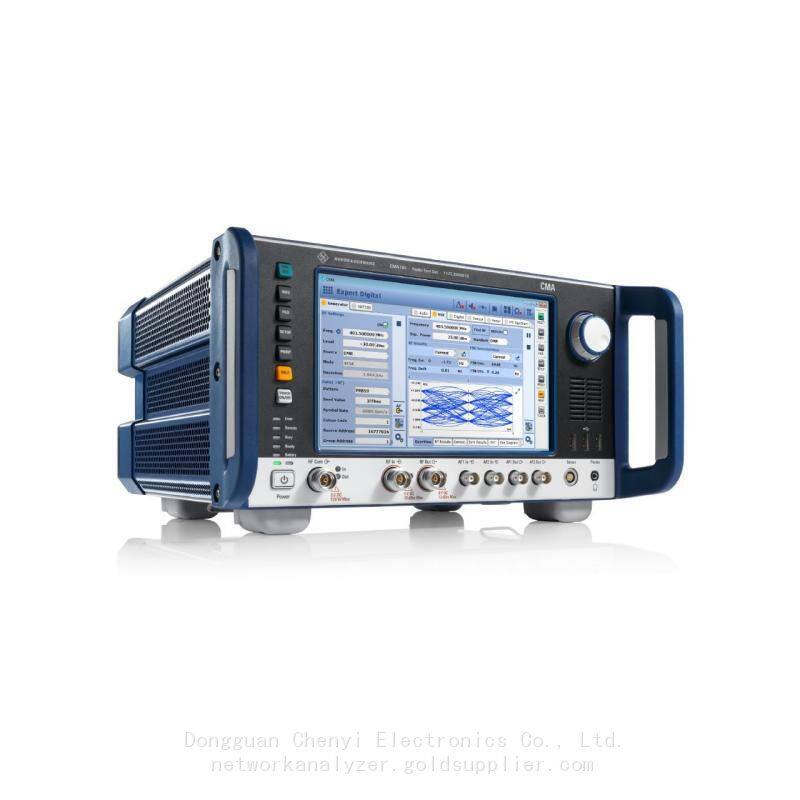

Rohde Schwarz CMA180 радиотестовый комплекс, радиосвязной тестер 0,1 МГц до 3 ГГц

rohde schwarz  CMA180 radio test set  радиотестирующее устройство 0,1 МГц до 3 ГГц

Основные характеристики

Диапазон частот: 0,1 МГц до 3 ГГц

Цифровые стандарты: DMR, P25, NXDN, TETRA, POCSAG, Zigbee

Аналоговое тестирование: AM, FM, PM, SSB, CW

Авиаэлектроника: ILS, VOR, генератор MB и поддержка VOIP ED-137B/C

Запись и воспроизведение I/Q

Основные функции

▶ Диапазон частот: 100 кГц ~ 3 ГГц

▶ Аналоговая модуляция/демодуляция (CW, AM, FM, PM, SSB)

▶ Максимальная входная мощность: 100 Вт (постоянная), 150 Вт (пиковая)

▶ Встроенный генератор аудиосигнала и оценка качества аудиосигнала (SINAD, THD, SNR)

▶ Выход GPS-сигнала (по запросу)

▶ Выход ILS / VOR-сигнала (по запросу)

▶ Автоматическое тестирование CMArun (по запросу)

▶ Генерация и воспроизведение тестовых сигналов для модуляции FSK / PSK / QAM

Универсальные тестовые возможности

С диапазоном частот от 100 кГц до 3 ГГц, R&S®CMA180 идеально подходит для тестирования всех распространенных аналоговых и цифровых радиосистем. Входные уровни до 150 Вт не являются проблемой для R&S®CMA180. Гибкие встроенные переключатели для аудио- и РЧ-каналов делают R&S®CMA180 подходящим для широкого спектра тестовых требований. Пользователи могут настраивать встроенные генераторы, внешние аудио-источники, фильтры и измерения в соответствии с конкретным применением. В предопределенных тестовых сценариях для приемников, передатчиков и дуплексных тестов РЧ и аудио-каналы предварительно настроены. Это экономит время и устраняет ошибки настройки в стандартных тестовых случаях.

Особенности и преимущества

Многофункциональные РЧ-измерения

Сканирующий спектральный анализатор и трассирующий генератор

R&S@CMA180 оснащен встроенным сканирующим спектральным анализатором. Широкий набор параметров настройки делает этот анализатор универсальным инструментом для тестирования всех типов исследуемых устройств. Спектральный анализатор имеет два режима работы: полный диапазон и пользовательский диапазон. Режим нулевого диапазона позволяет проводить анализ в области времени. В сочетании с триггерами можно отображать переходные процессы. Встроенный трассирующий генератор позволяет легко определить частотную характеристику РЧ-компонентов.

Публичная безопасность и тестирование LTE

Измерения цифровых приемников и передатчиков

Прибор R&S®CMA180 может генерировать тестовые сигналы для цифровых радиостандартных систем. Содержание сигнала можно настроить в соответствии с требованиями тестирования. Например, сигналы могут нести аудио-тестовые тона или псевдослучайные битовые последовательности (PRBS). Параметры сигнализации, такие как цветовой код DlR, можно настроить на интуитивно понятном интерфейсе прибора, что позволяет легко проводить приемоподводящие тесты для цифровых стандартов, таких как DMR, NXDN, APCO P25 и dPMR.

Интегрированный векторный анализатор сигналов демодулирует цифровые сигналы и предоставляет результаты, включая глазные диаграммы, распределение символов и скалярные значения, такие как частотное отклонение и EVM. Это позволяет прибору R&S®CMA180 анализировать широкий спектр цифровых сигналов. Пользователь просто выбирает стандарт для тестирования, и тестовый комплекс автоматически настраивает необходимые параметры анализатора. Прибор R&S®CMA180 поддерживает DMR, dPMR, NXDN, APCO P25, TETRA и LTE. Цифровые и аналоговые измерения запускаются одним нажатием кнопки. Результаты отображаются в обзоре и в детальных графиках и диаграммах.

Автоматизация и настройка тестов

R&SeCMArun доступен для управления тестовой последовательностью. Он предоставляет графический пользовательский интерфейс для программирования тестовой последовательности. Индивидуальные настройки и измерительные задачи можно настроить и расположить в определенной последовательности. Последовательности, циклы и условные запросы помогают пользователям легко создавать и выполнять сложные тестовые последовательности. Каждое значение настройки и измерения регистрируется, а затем суммируется и сохраняется в отчете. Для измерений с предельными значениями можно отображать индикаторы прохождения или не прохождения. Без настройки и с простым нажатием кнопки R&S CMA180 выполняет полную настройку функциональности FM, APCOP25 и LTE радиостанций L3Harris (XL - 200P/M, XL - 185P/M, XG - 100M).

Мобильность

Прибор R&SeCMA180 может быть оснащен источником переменного тока для работы при напряжении от 110 В до 250 В или источником постоянного тока для работы при напряжении от 10 В до 30 В. При оснащении источником постоянного тока R&SeCMA180 также может питаться от бортовой сети автомобиля. Источник постоянного тока можно подключить к внешнему преобразователю AC/DC для работы от сети переменного тока при напряжении от 110 В до 250 В. Опциональный блок аккумуляторов обеспечивает максимальную мобильность и превращает R&SeCMA180 с источником постоянного тока в портативный тестер, который можно доставить непосредственно к объекту тестирования.

Тестирование авиаэлектроники

ILS, маячковый маяк VOR и VolP

Его выдающаяся качество сигнала делает R&SCMA180 чрезвычайно универсальным радиотестером для самолетов. R&SeCMA180 может анализировать сигналы ILS, VOR и маячкового маяка для систем посадки самолетов, а также воздушные радиосигналы. Equipped with a battery and antenna, the R&SeCMA180 is a standalone instrument that is ideal for aircraft maintenance. The R&SeCA180 incorporates a VolP generator and analyzer in line with EUROCAE ED - 137B/C The VolP interface is fully integrated in the R&SeCMA180.
