Rohde Schwarz NRX измеритель мощности поддерживает до четырех датчиков мощности NRP и NRQ6

rohde schwarz NRX измеритель мощности поддерживает до четырех датчиков мощности NRP и NRQ6

Основные характеристики

▶Интуитивно понятная работа с графическим интерфейсом на основе сенсорного экрана

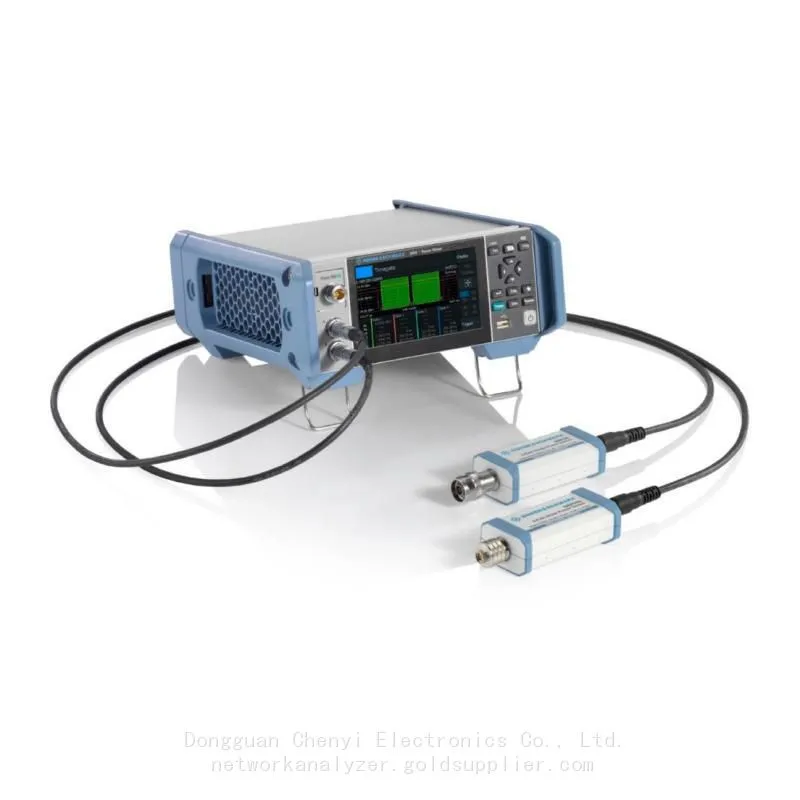

▶Поддерживает до четырех датчиков мощности R&S®NRP и R&S®NRQ6

▶Поддерживает все функции измерения, зависящие от датчика

▶Опциональный модуль источника эталона в режиме СВЧ и импульсном режиме с высокой точностью

▶Опциональные измерения мощности отражения с датчиками NRT-Zxx

Новое поколение измерителей мощности с современным и интуитивно понятным пользовательским интерфейсом

R&S®NRX одновременно поддерживает до четырех датчиков мощности R&S и четко отображает результаты на гибко настраиваемом экране. Пользовательский интерфейс с концепцией управления на основе сенсорного экрана упрощает работу. Кроме того, функциональные кнопки на передней панели обеспечивают быстрый доступ к наиболее важным функциям.

Преимущества и особенности

Интуитивно понятная работа с графическим интерфейсом на основе сенсорного экрана

Простой числовой и графический вывод измеренных значений, а также интуитивно понятная работа

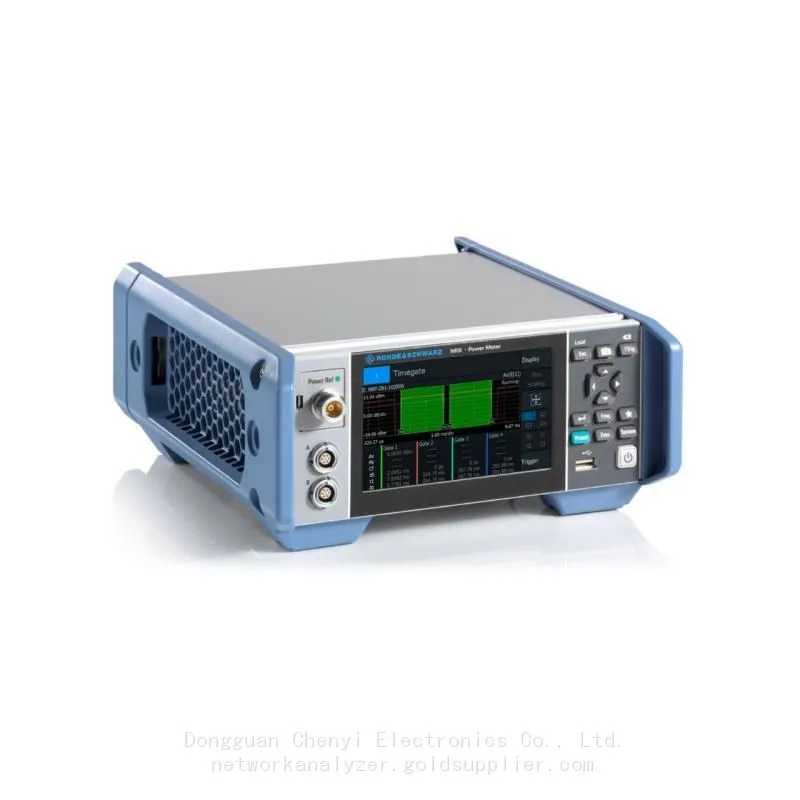

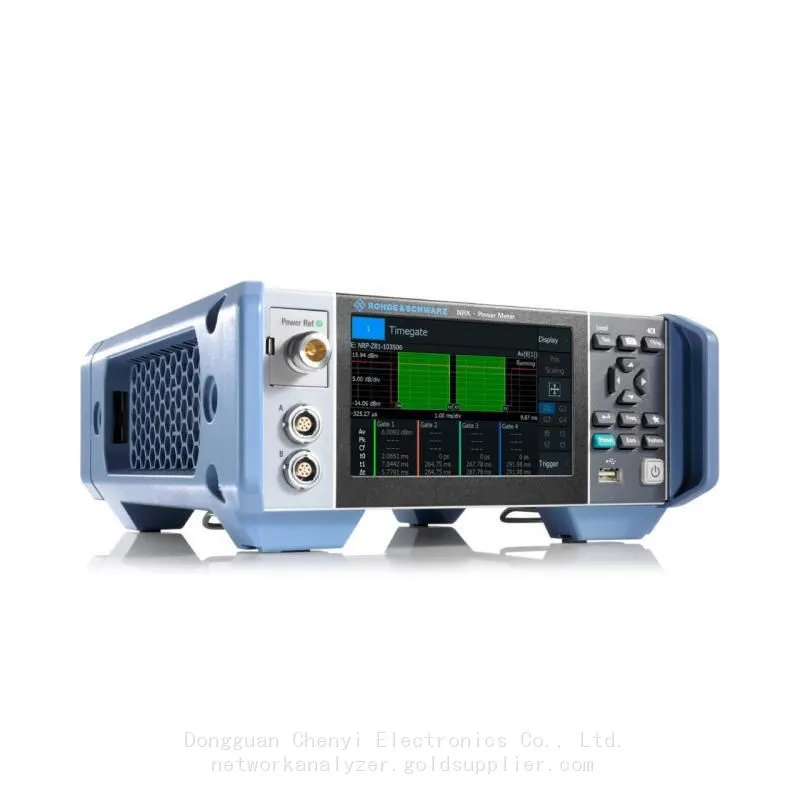

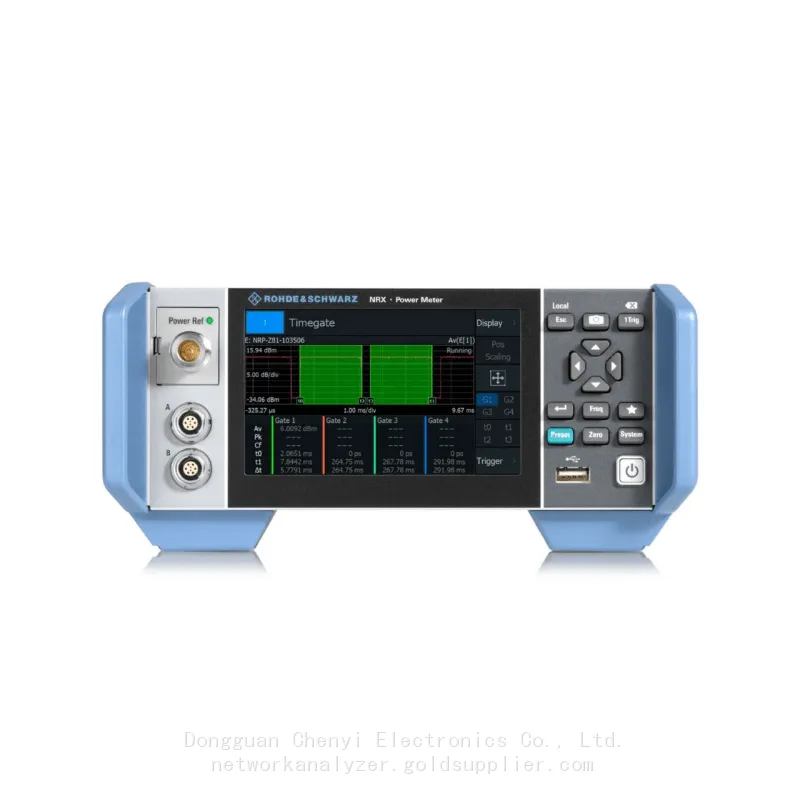

5-дюймовый TFT-цветной дисплей поддерживает интуитивно понятную концепцию работы с окнами. Основные параметры и функции имеют цветовую кодировку и могут быть видны сразу. Результаты представлены в числовых и графических окнах вывода, которые легко настраиваются. Функционные кнопки на передней панели обеспечивают быстрый доступ к наиболее важным функциям. Пользователи могут открыть меню настройки частоты или обнулить подключенные датчики одним нажатием кнопки.

До четырех измерительных каналов

R&S®NRX одновременно поддерживает до четырех датчиков мощности семейства R&SeNRP и R&SeNRO6.

Стандартная конфигурация R&SeNRX включает в себя один измерительный канал. Базовое устройство может быть дополнительно расширенно до двух или четырех измерительных каналов. В режимах измерения непрерывного среднего значения, среднего значения в импульсе, среднего значения в временном интервале и среднего значения в временной воротах до четырех числовых результатов могут быть отображены параллельно. В дополнение к абсолютному и относительному уровню мощности могут быть отображены рассчитанные значения, такие как коэффициент отношения, КСВ, возвратные потери и коэффициент отражения.

Автоматический анализ импульсов

Результаты без необходимости ручных вычислений

Все широкополосные датчики мощности R&SeNRP-Z8x позволяют автоматический анализ импульсов. Кроме траектории измерения можно отобразить до 12 из 18 пользовательских параметров импульсов.

Источник проверки датчика

Высокоточная проверка датчика в модуле

Необязательный высокоточный модуль эталонного источника на 50 МГц/1 ГГц (R&SeNRX-B1 источник проверки датчика) можно использовать в непрерывно-волновом режиме для проверки работы всех датчиков мощности R&SeNRP. В импульсном режиме генератор испытаний можно использовать для проверки импульсных характеристик широкополосных датчиков мощности R&SeNRP-Z8x или частотно-выборочного датчика мощности R&SeNRQ.

Измерения мощности отражения

Направленный измеритель мощности измеряет мощность прямой и отраженной волн между источником и нагрузкой

По желанию R&SeNRX может быть оснащен интерфейсом R&SeNRX-B9 для направленных датчиков мощности R&SeNRT2. R&S@NRX поддерживает все функции измерения направленных датчиков мощности R&SeNRT-Zxx как измеритель мощности отражения R&SeNRT2. Большой удобный сенсорный экран одновременно отображает мощность прямой и обратной волн.

Гибкое подключение

Интерфейсы для датчиков, пульта дистанционного управления, запуска и аналогового выхода

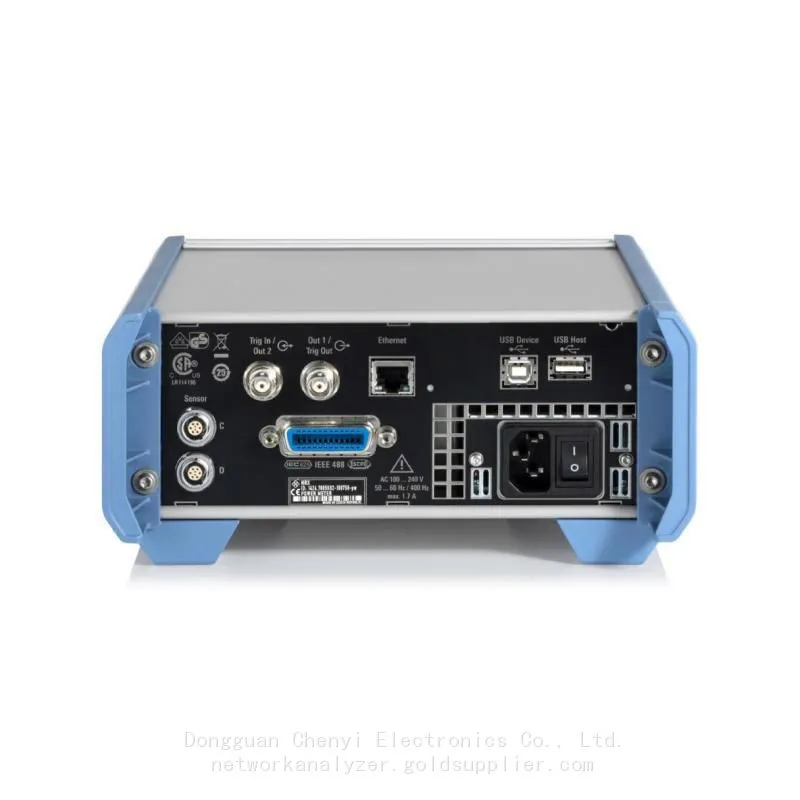

Прибор R&SeNRX имеет три различных дистанционных интерфейса для интеграции в автоматизированные стенды испытаний. Ethernet, USB и, по желанию, GPlB (R&SeNRX - B8). Вход триггера на задней панели позволяет осуществлять внешний запуск для синхронизированных измерений мощности. Уровневое пропорциональное напряжение или цифровой сигнал для контроля пределов могут быть выведены через разъемы BNC.
