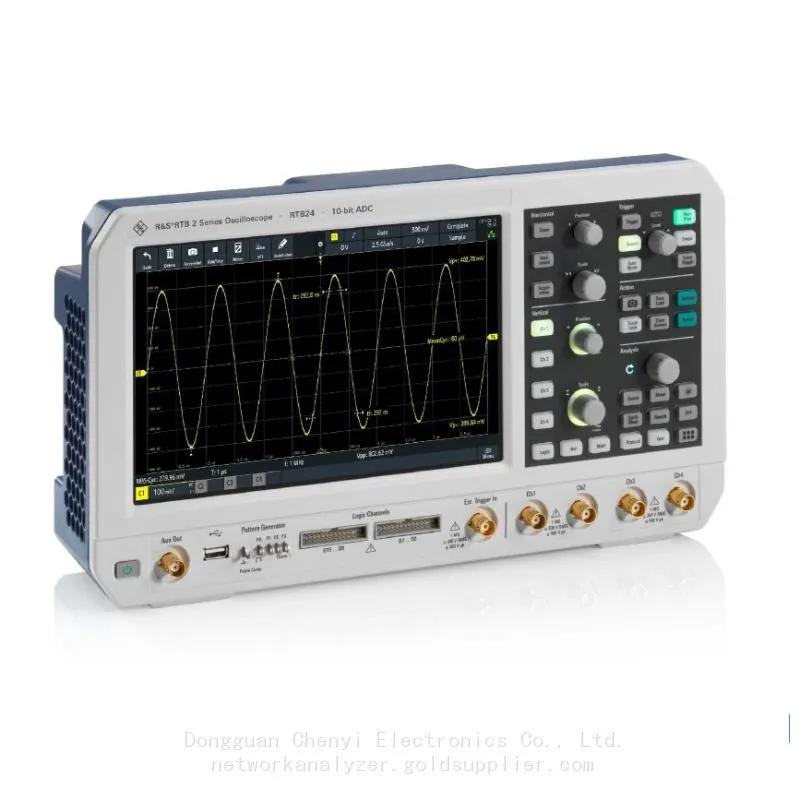

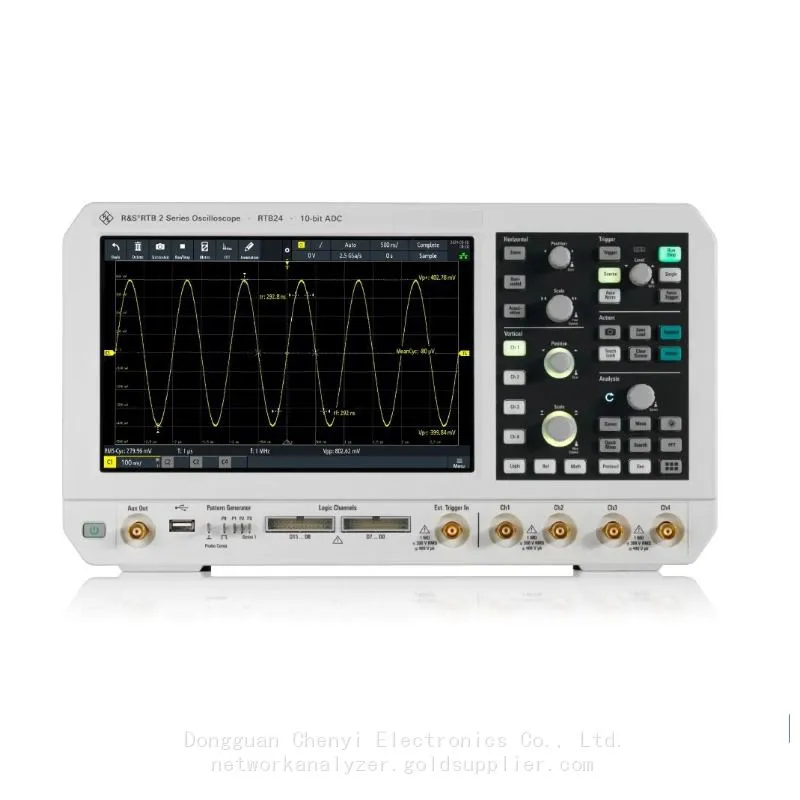

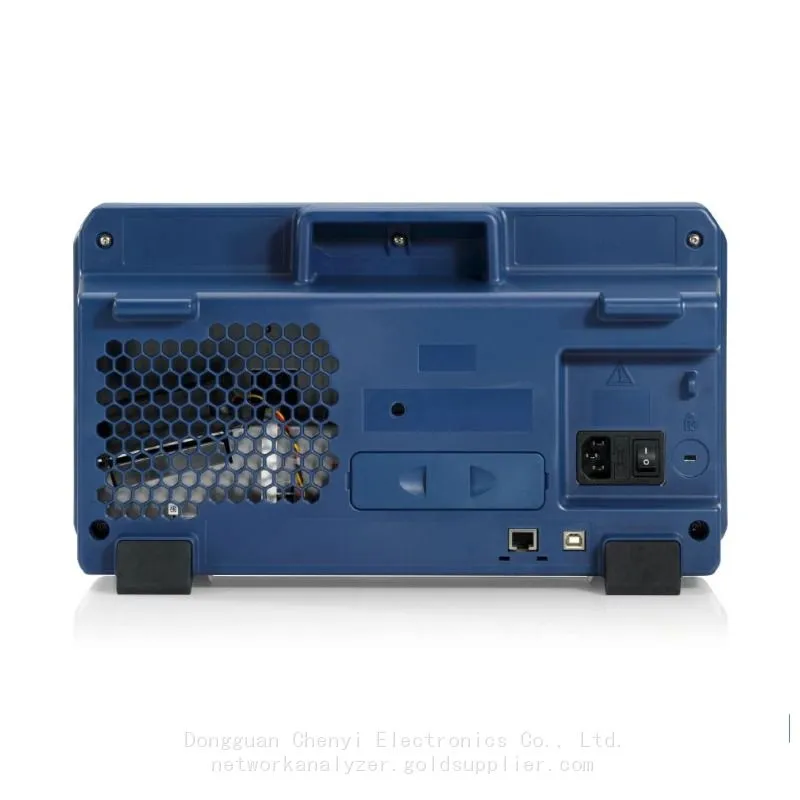

Rohde Schwarz RTB24 Осциллограф Опция RTB24-300: 300 МГц. 4 канала

rohde schwarz RTB24 Осциллограф Опция  RTB24-300：300 MHz ，4 Канала

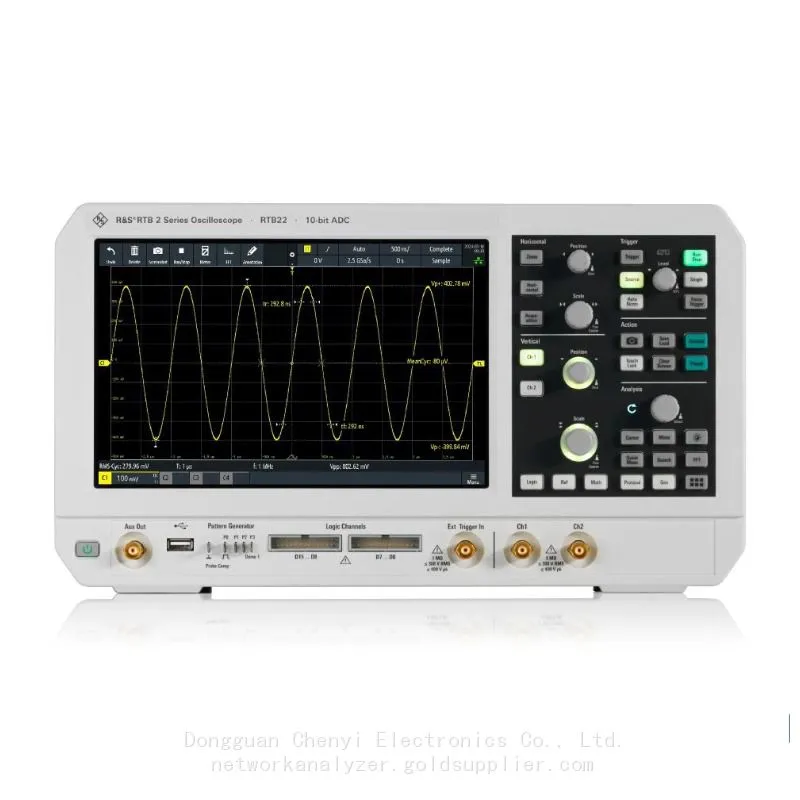

               RTB22： 70 MHz            ，2 Канала

Опция  RTB22-70：70 MHz       ，2 Канала

Опция  RTB22-100：100 MHz  ，2 Канала

Опция  RTB22-200：200 MHz  ，2 Канала

Опция  RTB22-300：300 MHz  ，2 Канала

               RTB24：70 MHz             ，4 Канала

Опция  RTB24-70：70 MHz       ，4 Канала

Опция  RTB24-100：100 MHz   ，4 Канала

Опция  RTB24-200：200 MHz   ，4 Канала

Опция  RTB24-300：300 MHz   ，4 Канала

Основные факты

▶Пропускная способность: от 70 МГц до 300 МГц

▶Частота дискретизации: до 2,5 Гобразцов/с

▶Глубина памяти: до 20 Мобразцов

▶Разрешение АЦП: 10 бит

▶Дисплей: 10,1" емкостный сенсорный экран

Сила десяти для каждой задачи, каждый день

Осциллографы серии R&S®RTB 2 сочетают в себе силу десяти с умными концепциями управления, делая их идеальным универсальным инструментом для студентов, увлеченцев, техников и инженеров. Как преемник очень эффективного R&S®RTB2000, серия R&S®RTB 2 имеет 10-разрядный АЦП, память на 10 Мобразцов и 10,1-дюймовый сенсорный экран.

Кроме того, серия R&S®RTB 2 включает встроенный генератор произвольных сигналов, а также возможности истории и сегментированной памяти. Кроме того, все модели RTB 2 готовы к использованию как мультиканальных осциллографов (MSO), позволяя использовать до 16 цифровых каналов с соответствующими зондами.

Эти осциллографы обеспечивают в четыре раза большее вертикальное разрешение, чем стандартные 8-разрядные АЦП, при этом всегда поддерживают высокую частоту дискретизации. С самым большим дисплеем и наивысшим разрешением в своей категории они обладают широкими возможностями для университетских лабораторий, устранения неисправностей в встроенных конструкциях на этапе разработки, а также для производственных и сервисных отделов.

Серия R&S®RTB 2 является идеальным решением для тех, кто нуждается в точных и надежных измерениях.

Особенности и преимущества

Анализ сигнала: быстрые результаты

Увидеть детали малого сигнала при наличии больших сигналов

В R&S@RTB 2 используется специально разработанный компанией Rohde & Schwarz 10-разрядный АЦП, который обеспечивает четырехкратное улучшение по сравнению с обычными 8-разрядными АЦП. Повышенное разрешение приводит к более четким формам сигналов с большим количеством деталей, которые иначе были бы пропущены. Одним из примеров является характеристика импульсных источников питания. Напряжение на коммутирующем устройстве должно определяться в моменты включения и выключения в рамках одной выборки.

Снимать больше времени с полной полосой пропускания

10 Мобразцов в стандартном режиме и 20 Мобразцов в интерлиaved-режиме

R&SeRTB 2 предлагает рекордную для своего класса глубину памяти: доступно 10 Мобразцов на канал, а в интерлиaved-режиме даже 20 Мобразцов. Это в 10 раз больше, чем у аналогичных осциллографов в той же категории приборов. Пользователь может снимать более длинные последовательности выборок даже при высоких частотах дискретизации, например, при анализе переходных процессов импульсных источников питания, и тем самым получать более детальные результаты анализа.

Сегментированная память

160 млн выборок с функцией истории

Каждый R&SeRTB 2 оснащен стандартной функцией сегментированной памяти. Сигналы на основе протоколов с разрывами в коммуникациях, таких как I2C или SPI, могут быть захвачены в течение нескольких секунд или минут. Переменный размер сегмента оптимально использует память на 160 млн выборок. В режиме истории предыдущие замеры с максимальной глубиной сегментированной памяти в 160 млн выборок доступны для дальнейшего анализа.

Логический анализ с опцией MSO

16 дополнительных цифровых каналов

Каждый R&SeRTB 2 готов к использованию в режиме MSO, что позволяет с помощью опции R&SeRTB2 - B1 включить до 16 дополнительных цифровых каналов. Осциллограф захватывает и анализирует сигналы от аналоговых и цифровых компонентов встроенной схемы - синхронно и с учетом временной корреляции между ними. Например, задержку между входом и выходом А/Ц преобразователя можно удобно определить с помощью курсора

Размеры.

Генератор сигналов и шаблонов

Генерировать аналоговые и цифровые стимулы

Генератор сигналов и шаблонов R&SeRTB - B6 с максимальной скоростью до 50 Мбит/с полезен для образовательных целей и для создания прототипов аппаратного обеспечения. Кроме обычных синусоидальных, квадратных/импульсных, треугольных и шумовых сигналов, он выводит произвольные сигналы и 4 - битные шаблоны сигналов. Сигналы и шаблоны могут быть импортированы в формате CSV или скопированы из осциллограмм. Можно использовать предопределенные шаблоны, включая IC, SPI, UART и CAN/LIN.

Цифровой вольтметр

Измерять и отображать электрический потенциал

Прибор R&SeRTB 2 оснащен 3 - разрядным вольтметром (DVM) и 6 - разрядным счетчиком частоты на каждом канале для одновременных измерений. Стандартные функции измерения включают постоянный ток (DC), переменный + постоянный ток (AC + DC, RMS) и переменный ток (RMS).

(RMS).

Режим частотного анализа

Сложно обнаруживаемые неисправности часто возникают в результате взаимодействия временных и частотных сигналов. Функция БПФ (FFT) прибора R&SeRTB 2 активируется при нажатии кнопки и простым вводом центральной частоты и диапазона. Благодаря высокопроизводительной функциональности БПФ осциллографов R&SeRTB 2, сигналы могут быть проанализированы с использованием до 128 тысяч точек. Другие практические инструменты включают измерения с использованием курсоров и автоматическую настройку в частотной области.

Готово для учебной лаборатории

В учебной лаборатории осциллограф R&SeRTB 2 является идеальным выбором для обучения студентов измерениям с помощью осциллографа. Он имеет простую в использовании концепцию, сочетающуюся с передовыми технологиями по доступной цене. Большой 10,1-дюймовый экран с высоким разрешением показывает каждую деталь сигнала, и один прибор может быть использован несколькими студентами. Отчеты могут быть эффективно созданы с помощью удобного и гибкого инструмента аннотации экрана.
