Ceyear 4024CA Переносной спектральный анализатор Широкий диапазон частот от 9 кГц до 9 ГГц

Ceyear 4024CA Переносной спектральный анализатор Широкий диапазон частот от 9 кГц до 9 ГГц

Обзор продукта

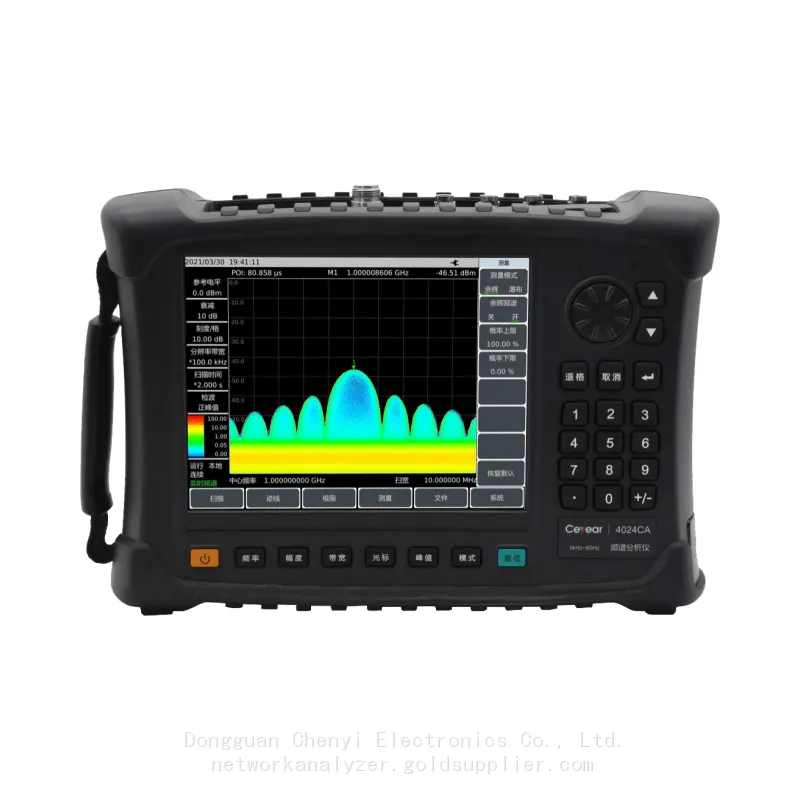

Спектральный анализатор 4024CA представляет собой широкополосный переносной реального времени спектральный анализатор, разработанный для полевых испытаний. Максимальная полоса реального времени анализа достигает 120 МГц. Он имеет функции реального времени спектрального анализа, демодуляции 5G NR, демодуляции LTE FDD/TDD, демодуляции GSM/EDGE, направленного анализа и другие режимы измерения, а также измерение напряженности поля, мощности канала, занимаемой полосы частот, мощности соседнего канала, аудиодемодуляции, гармонического искажения, спектральной маски излучения/маски спurious излучения, измерение карты внутри/наружной среды. Он использует 8,4-дюймовый крупноформатный ЖК-экран и интегрированную конструкцию емкостного сенсорного экрана, чтобы облегчить работу пользователя. Конструкция имеет переносной корпус, который имеет небольшие размеры, малый вес, гибкое питание, легкость маневра и идеально подходит для использования на месте.

Анализатор спектра 4024CA можно использовать для на-site отладки, установки и технического обслуживания мобильной связи, беспроводной связи, радаров, спутниковой связи и другой аппаратуры, демодуляции и анализа беспроводных сигналов связи, определения направления источника помехи и позиционирования на карте, тестирования и анализа широкополосных модулированных или переходных сигналов. В других областях он может предоставить относительно полное решение для пользовательского внелабораторного тестирования спектра.

▶Широкий диапазон частот: от 9 кГц до 9 ГГц

▶Конфигурация предварительных усилителей по всему диапазону

▶Низкий уровень среднего шумового фона: -163 дБм при 1 Гц RBW (типичное значение)

▶Отличные характеристики радиочастотного модуля:

▶Показатели фазового шума: -115 дБс/Гц при смещении частоты 100 кГц и несущей частоте 1 ГГц

▶Входная точка TOI: +13 дБм (типичное значение)

▶Точность амплитуды: ±1,3 дБ

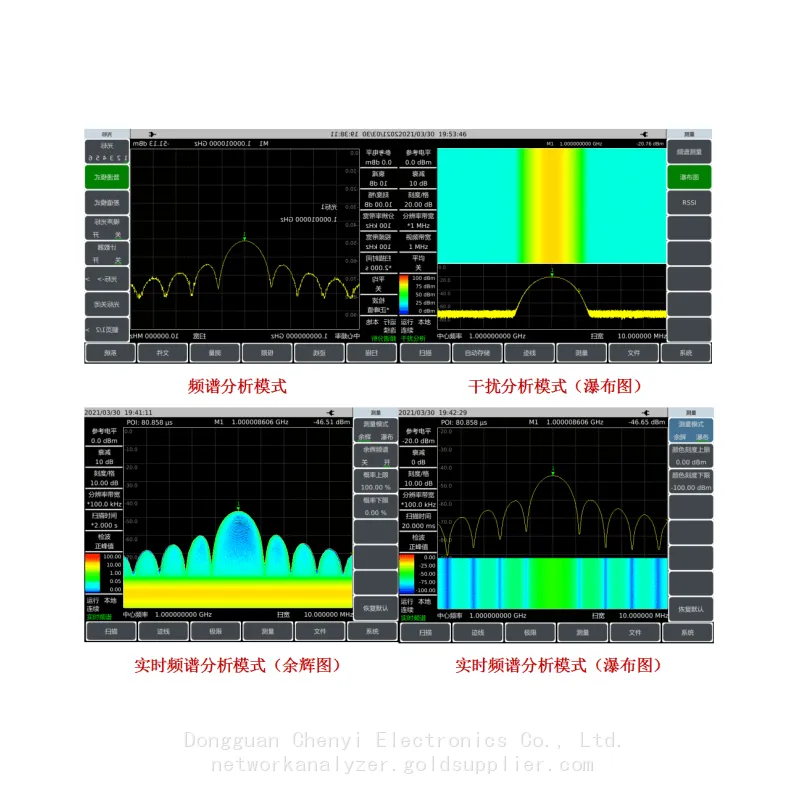

▶Функция реального времени спектрального анализа

▶Поддержка режима отображения накопительного спектра и водопада

▶Максимальная полоса пропускания реального времени анализа: 120 МГц

▶RTSA с 5,8 мкс POI

▶Ширина полосы разрешения: 1 Гц～10 МГц (1/3 шага), 20 МГц

▶Запись IQ-формы сигнала с частотой 512 МГц

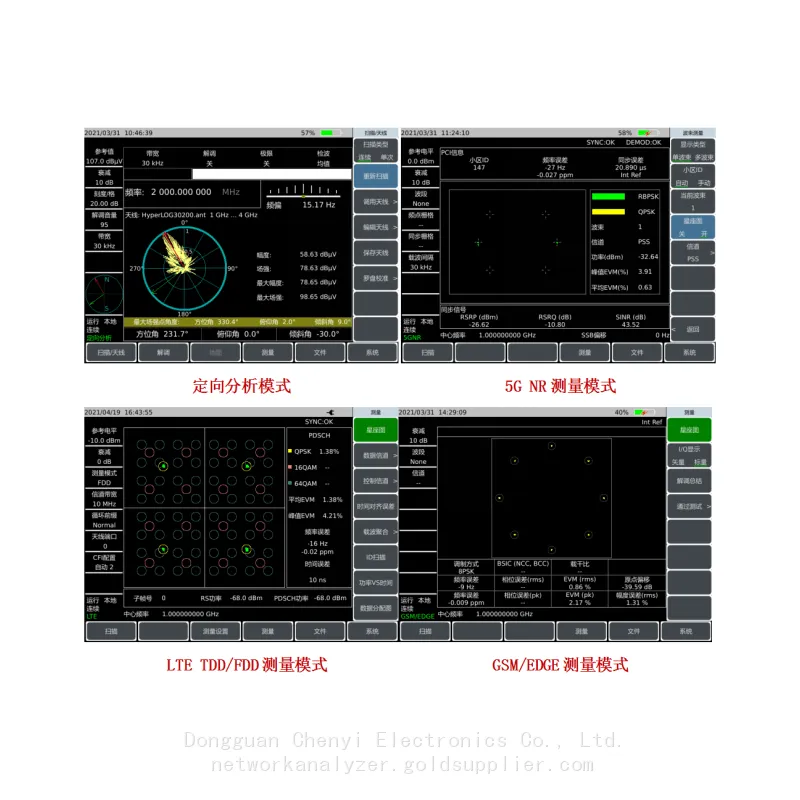

▶Различные функции измерения: спектральный анализатор, анализатор помех (спектрограмма, RSSI), RTSA, демодуляция 5G NR

  демодуляция LTE FDD/TDD, функция демодуляции GSM/EDGE и т.д.

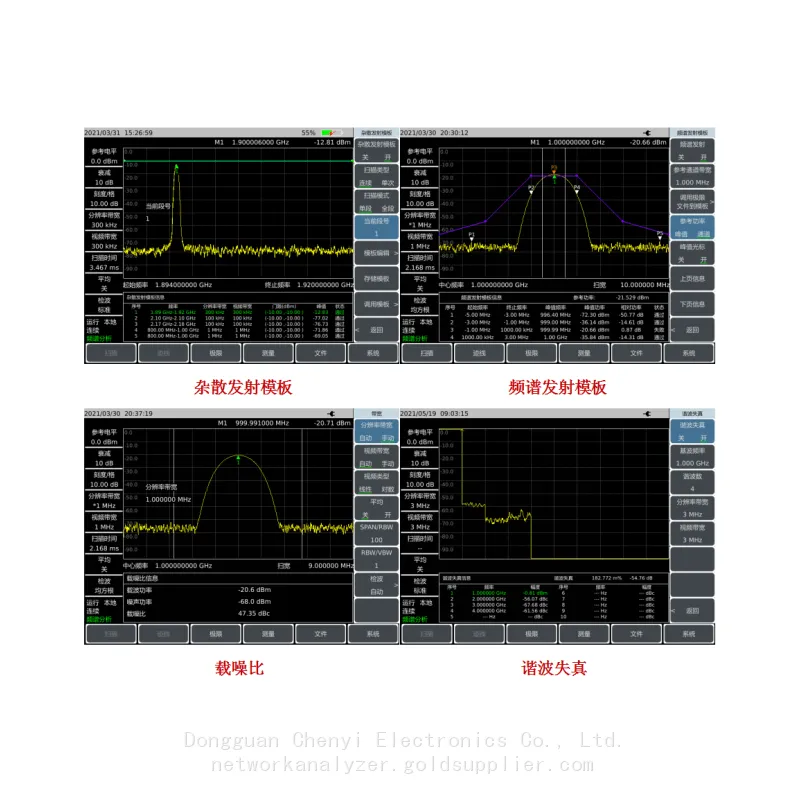

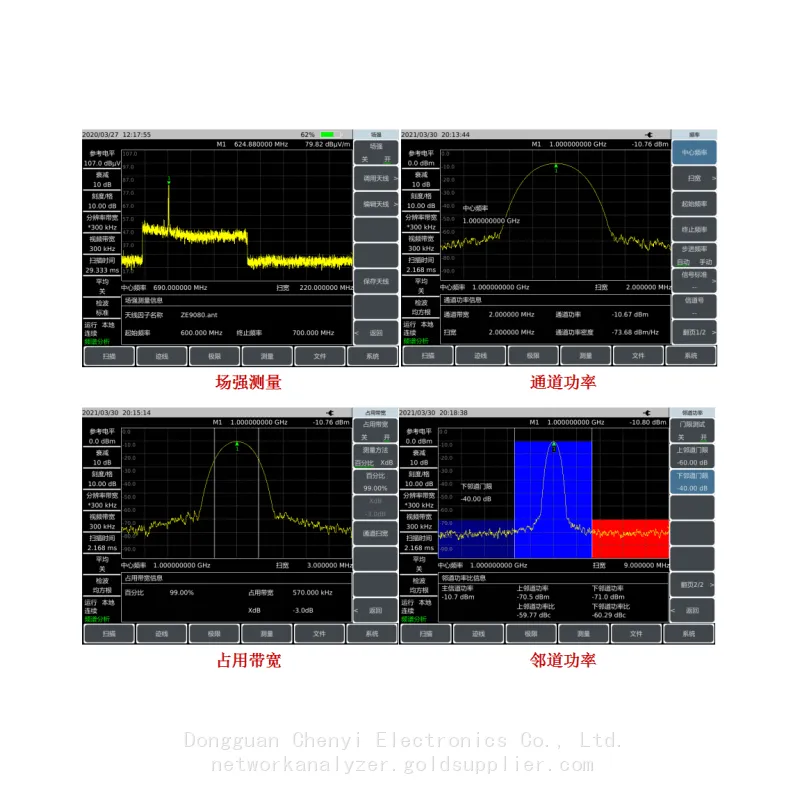

▶Различные интеллектуальные функции измерения: измерение напряженности поля, мощность канала, занимаемая

  полоса пропускания, отношение мощности соседнего канала, настройка и прослушивание, отношение несущей к шуму, маска излучения,

  измерение карты внутри/наружных помещений, Поддержка позиционирования GPS/БЕЙДУ и калибровки частоты

  функции кристального генератора в аппарате

▶Различные вспомогательные тестовые интерфейсы: интерфейс ввода/вывода 10-ти МГц эталона, интерфейс GPS-антенны, интерфейс выхода IF нулевого размаха

  интерфейс внешнего триггера и т.д.

▶Простая и удобная пользовательская операция: 8,4-дюймовый высокоразрешительный ЖК-дисплей с большим шрифтом, удобный емкостной

  Операция с сенсорным экраном, сочетание ЖК-дисплея и сенсорного экрана, различные режимы отображения и т. д.

▶ Диапазон рабочей температуры: -10℃～+50℃

▶ Питание от батареи или переменного тока

Простая и удобная пользовательская операция

▶ Быстрое измерение одним нажатием

▶ Хранение и восстановление состояния и данных

▶ Сочетание 8,4-дюймового ЖК-дисплея и емкостного сенсорного экрана, меньшее преломление света и более четкое отображение

▶ Удобная операция с емкостным сенсорным экраном

▶ Различные режимы отображения, лучший опыт под дневным светом и ночным видом

▶ Фонарные клавиши позволяют легко видеть в темноте

Типичное применение

Присоединенный к внешней направленной антенне, спектральный анализатор 4024CA может быть использован для обнаружения электромагнитной среды, анализа радиоинтерференции, оценки фона электромагнитной среды, мониторинга спектра и распознавания сигналов нарушения незаконных каналов.

Спектральный анализатор 4024CA имеет функции демодуляции и анализа сигналов беспроводной связи, таких как 5G NR, LTE FDD/TDD, GSM/EDGE и другие, а также функцию реального времени спектрального анализа с полосой пропускания 120 МГц. Он имеет ручную конструкцию, небольшие размеры, легкий вес, питание от батареи и может быть применен для настройки и установки беспроводных базовых станций на месте и технического обслуживания.

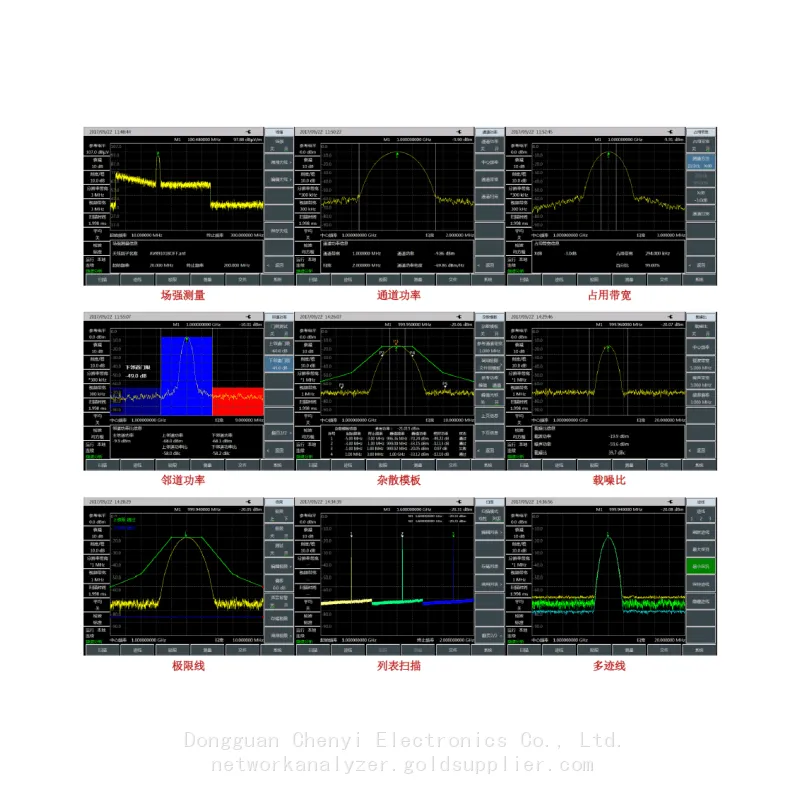

Анализатор спектра 4024CA имеет различные режимы функций измерения, такие как анализатор спектра, анализатор помех, анализатор спектра в реальном времени и т. д., а также различные интеллектуальные функции измерения, такие как измерение на карте внутри/на улице, мощность канала, занимаемая полоса пропускания, отношение мощности соседнего канала, отношение несущей к шуму, измерение напряженности поля, маска излучения и т. д. Он может предоставить комплексную услугу по анализу и диагностике спектра для полевых испытаний передатчика и приемника.
