Ceyear 4957F Анализатор микроволн. 100kHz / 50MHz до 40GHz

Ceyear 4957F Анализатор микроволн, 100kHz / 50MHz до 40GHz

 Анализатор микроволн 4957B ： 9kHz     / 30kHz  до 6.5GHz

 Анализатор микроволн 4957D ：100kHz / 30kHz  до 18GHz

 Анализатор микроволн 4957E ： 100kHz / 30kHz  до 26.5GHz

 Анализатор микроволн 4957F ： 100kHz / 50MHz  до 40GHz

Основные характеристики

▶Богатые тестовые функции: тест антенно - кабельной линии, векторный анализ сети, спектральный анализ, измерение напряженности поля

    измерение, мониторинг мощности, измерение векторного напряжения, измерение USB - мощности и т.д.

▶Малые размеры, легкий вес, хорошая приспособляемость к окружающей среде, удобство в транспортировке и проведении тестов в особых условиях

▶8,4 - дюймовый LCD - сенсорный экран, простота в использовании, дружественный интерфейс между человеком и машиной, визуальное отображение

▶Тестовые данные можно сохранять и вызывать, доступны три вида носителей хранения: 1,5Гб или более высокой -

    Внутреннее хранилище, внешнее хранилище USB, внешнее хранилище SD

▶Питание от батареи, подходит для использования в полевых условиях, интеллектуальное управление питанием, с индикацией оставшейся емкости батареи

    и функцией оповещения о низком заряде батареи, а также функцией энергосбережения в режиме сна

▶С функцией отображения шести независимых курсоров, а положение курсора можно сдвигать пальцем

▶С функциями хранения, воспроизведения и сравнения данных

▶С интерфейсами USB, LAN и другими для управления программой и передачи данных

Обзор продукта

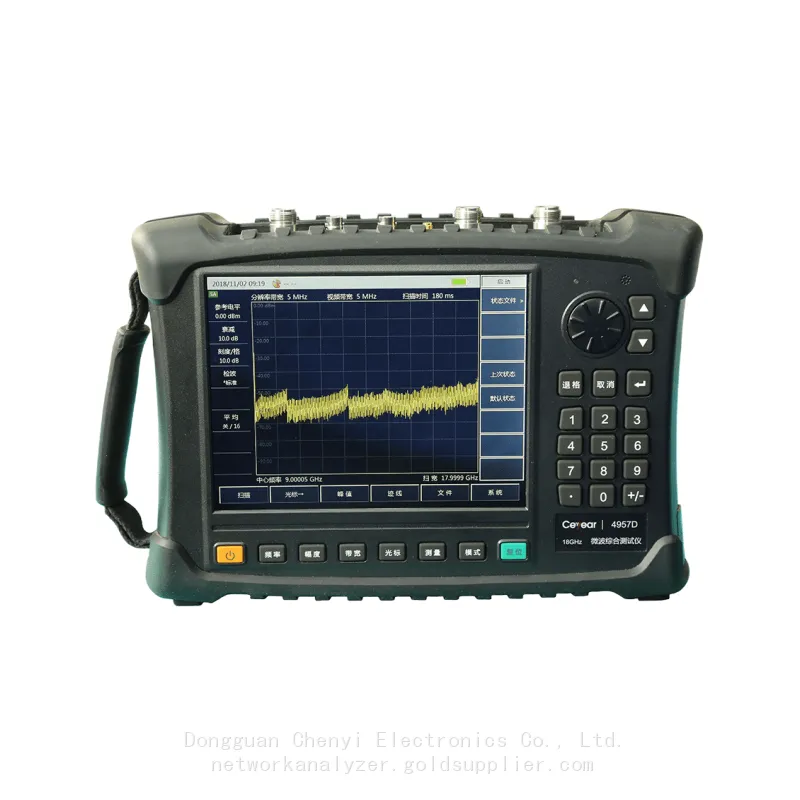

С диапазоном частот 6,5ГГц/18ГГц/26,5ГГц/40ГГц, микроволновые анализаторы 4957B/D/E/F интегрируют множество функций, таких как двухпортовый векторный анализ сети, тест кабеля и антенного фидера, измерение векторного напряжения, спектральный анализ (мощность канала, мощность соседнего канала, занимаемая полоса частот, анализ помех и подсчет частоты), измерение напряженности поля и измерение мощности, предоставляя вам мощные комплексные тестовые возможности.

Двухпортовой векторный анализ сети позволяет быстро и точно проводить комплексное измерение параметров радиотехнических сетей, обеспечивая логарифмические, линейные, фазовые, групповые задержки, диаграммы импеданса, полярные координаты, коэффициент стоячей волны (КСВ) и другие форматы отображения, а также предоставляет варианты измерения в временной области.

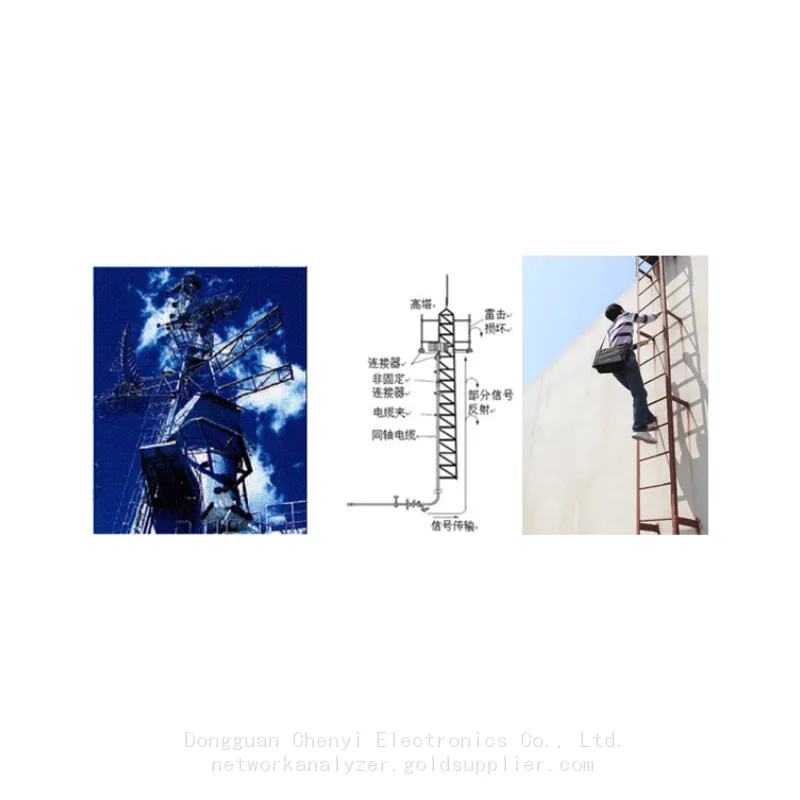

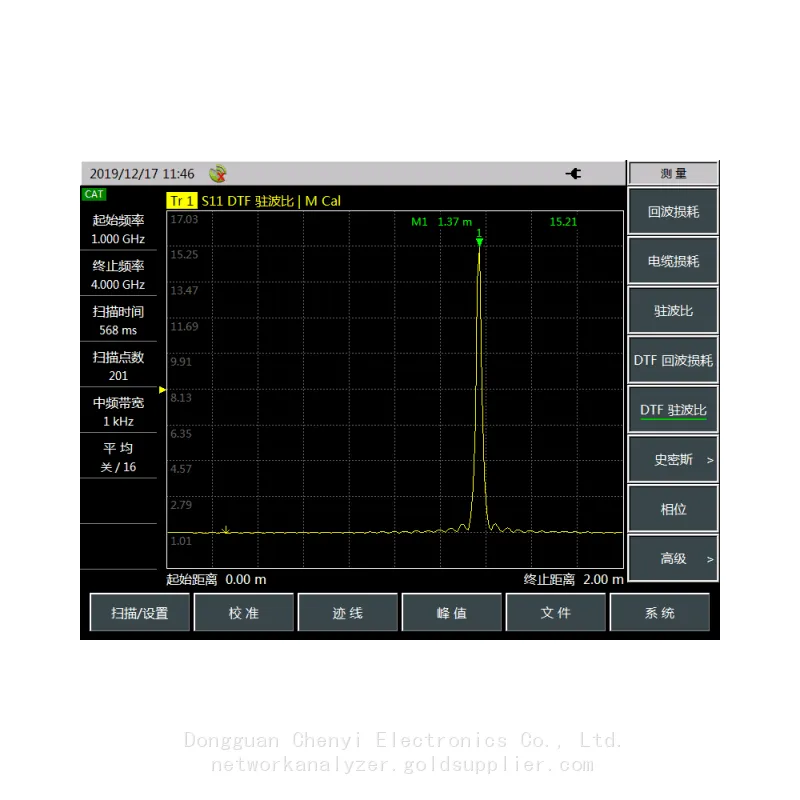

Тестирование кабелей и антенных фидеров позволяет измерять параметры КСВ, возвратных потерь, импеданса, потерь кабеля и другие параметры микроволновых сетей, таких как антенные фидеры, линии передачи и кабели, а также удобно измерять точки разрыва импеданса в фидерах и кабелях с функцией DTF.

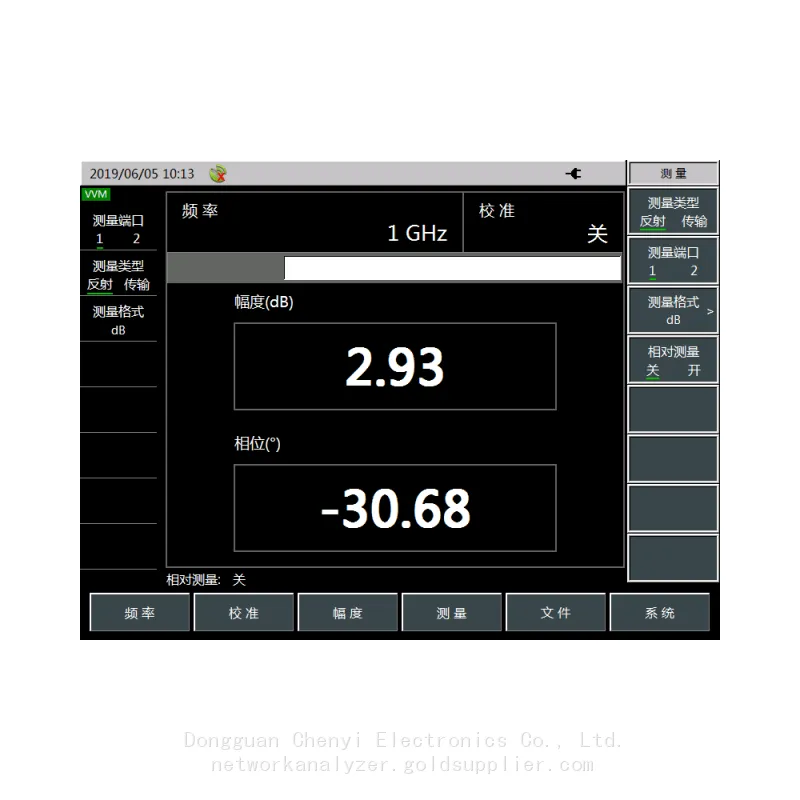

Функция измерения векторного напряжения использует интегрированное решение вместо традиционного векторного вольтметра для точного тестирования электрической длины кабелей и некоторых других устройств под тестом.

Анализ спектра представляет собой спектральный анализатор со стандартными функциями, который может комплексно измерять спектральные характеристики в электромагнитной среде.

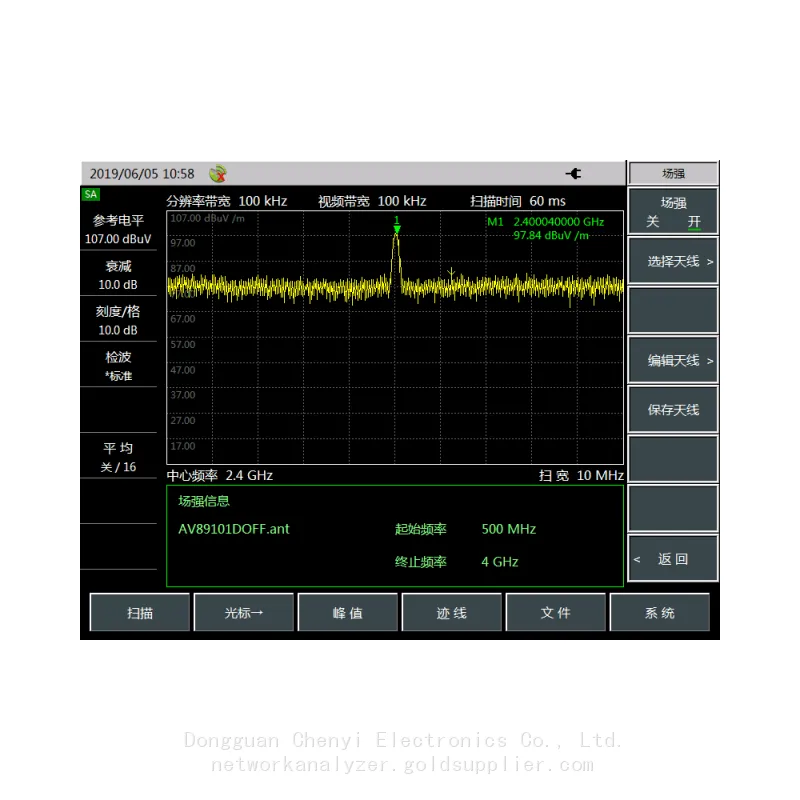

Функция измерения напряженности поля имеет дружественный пользовательский интерфейс и более высокую чувствительность тестирования. С соответствующей тестовой антенной она может эффективно контролировать электромагнитный спектр и широко используется для мониторинга космической электромагнитной среды и радиоуправления.

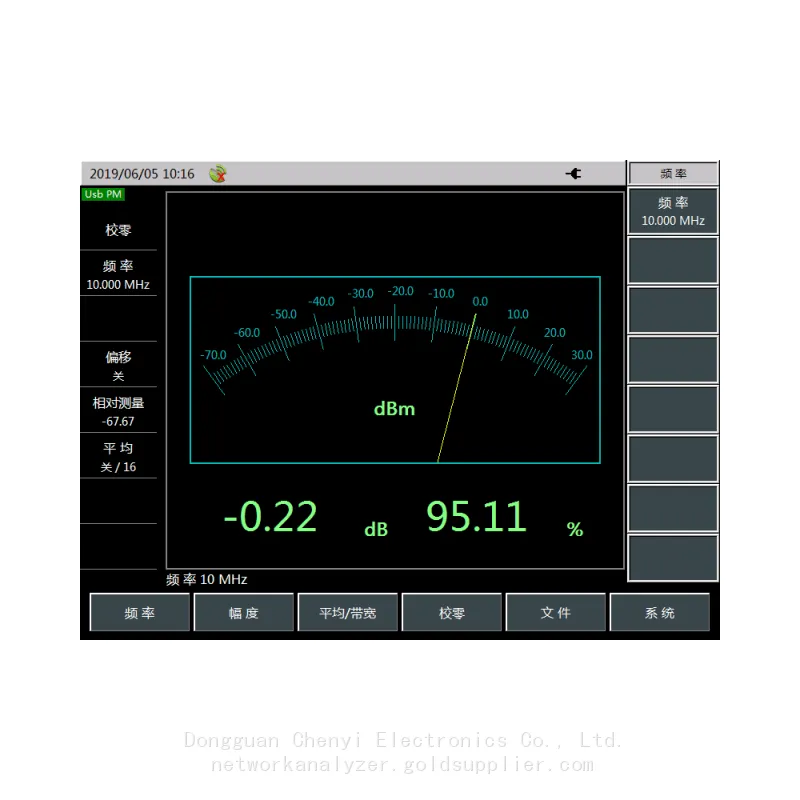

USB-датчик мощности настроен для обеспечения большого динамического диапазона и высокоточного измерения мощности, а также может осуществлять мониторинг мощности через входной порт спектра.

Типичное применение

Микроволновые анализаторы 4957B/D/E/F компактные и портативные. С большим количеством тестовых параметров и

комплексными тестовыми функциями они очень подходят для случаев многопараметрического тестирования и могут

быть питаны от батареи. В качестве мощного инструмента для полевой инженерной установки, настройки, ежедневного обслуживания и

ремонта различных микроволновых электронных устройств, эти тестеры могут быть широко использованы в различных областях, таких как радар,

коммуникации, радио и телевидение, а также радиоуправление, и они также хороший выбор для преподавания в

вузах.

Тестирование основных параметров работы радара

С полным набором функций анализаторы 4957B/D/E/F могут тестировать основные параметры работы антенны радара

фидера, передающей/приемной подсистемы и других подсистем до 6.5ГГц/18ГГц/26.5ГГц/40ГГц,

включая КСВ, коэффициент отражения, вставочный затухание, обратное затухание и импедансные характеристики антенны

фидерной подсистемы, частоту передаваемого сигнала и спектральные характеристики передающей

подсистемы, а также центральную частоту, коэффициент усиления, дифференциальное затухание, полосу пропускания и динамический диапазон приемной

подсистемы.

Многопараметрическое тестирование в таких областях, как кабельное телевидение и беспроводные коммуникации

Кабельное телевидение, сотовая телефонная система, операторы цифровой мобильной связи и оборудование

производители используют тестеры 4957B/D/E/F для выполнения комплексного тестирования спектрального распределения, контактной характеристики антенного

фидера, параметров S компонентов и проходящей мощности в полевых условиях.
