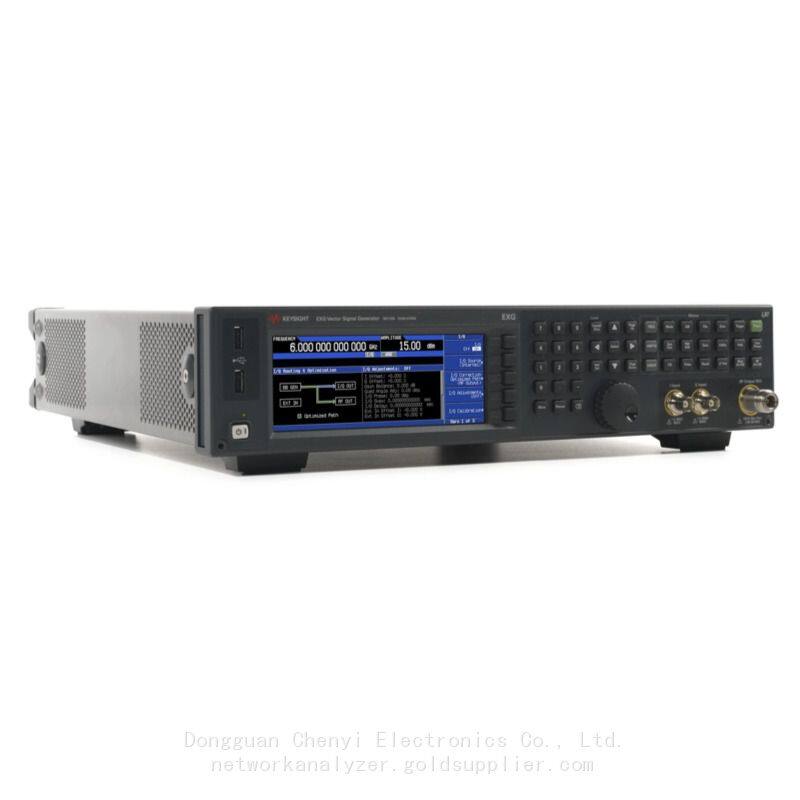

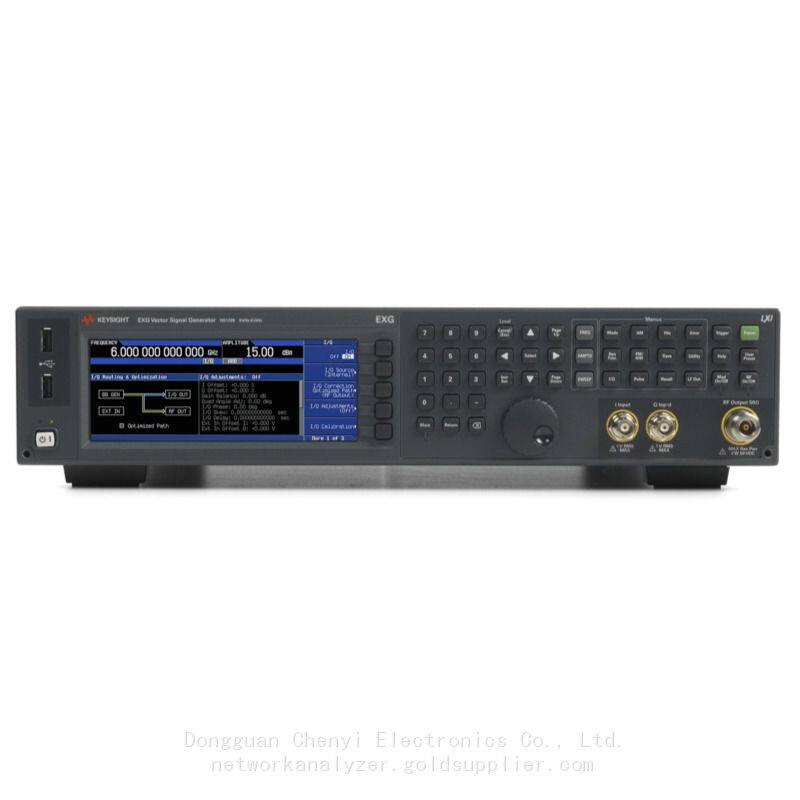

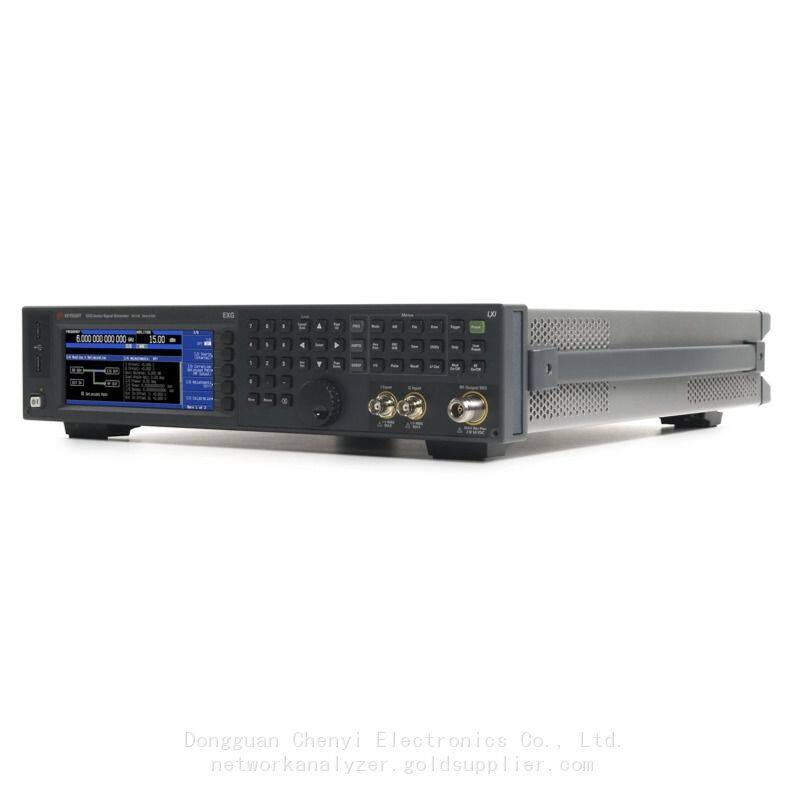

Keysight N5172B EXG X-Series RF Vector Signal Generator N5172B-Option 501.9 кГц до 1 ГГц

Keysight N5172B EXG X-Series RF Vector Signal Generator N5172B-Option 501, 9 kHz до 1 GHz

N5172B-Option 501：             9 kHz до 1 GHz

N5172B-Option 503：             9 kHz до 3 GHz

N5172B-Option 506：             9 kHz до 6 GHz

N5172B-Option 506+FRQ：   9 kHz до 7.2 GHz

N5172B Диапазон частот, 9 kHz до 6 GHz с ARB базовым генератором и расширенной лицензией

Возможность ключевого обновления + Показать детали

Основные характеристики

С аналоговыми и векторными моделями, EXG предоставляет сигналы, которые вам понадобятся для базового параметрического

тестирования компонентов и функциональной проверки приемников. Получите “достаточно” тестирования по

правильной цене с EXG.

▶Достигните более быстрого пропускного способности и большей времени работы

▶Выполните базовое параметрическое тестирование компонентов и функциональную проверку приемников с отличными

  ACPR, EVM и выходная мощность

▶Сократите время, которое вы тратите на создание сигналов, с помощью программного обеспечения PathWave Signal Generation; покупайте

   только те сигнальные формы, которые вам нужны, с лицензированием на 5 и 50 наборов

▶Минимизируйте простои и расходы с помощью решений для самостоятельного обслуживания и низкостоимых ремонтов

Определения и условия

Технические характеристики представляют гарантированную производительность калиброванного прибора, который был храниться

как минимум 2 часа в диапазоне рабочей температуры от 0 до 55 °C, если не указано иное,

и после периода прогрева в 45 минут. Технические характеристики включают неопределенность измерения. Данные

представленные в этом документе являются техническими характеристиками, если не указано иное.

Типичное (typ) описывает дополнительную информацию о производительности продукта. Это производительность за пределами

технических характеристик, которую 80 процентов единиц продукции демонстрируют с уровнем доверия 90 процентов при комнатной

температура (примерно 25 °C). Типичное поведение не включает погрешность измерения.

Номинальные (ном) значения указывают ожидаемое среднее или среднее поведение, или атрибут, чье

поведение определено конструкцией, например, соединитель на 50 Ом. Эти данные не гарантируются и измеряются

при комнатной температуре (примерно 25 °C).

Измеренные (изм) описывают атрибут, измеренный на этапе проектирования для целей передачи

ожидаемого поведения, например, дрейф амплитуды по времени. Эти данные не гарантируются и измеряются при комнатной

температуре (примерно 25 °C).

Опции

Диапазон частот

N5172B-503：  Диапазон частот от 9 кГц до 3 ГГц

N5172B-506：  Диапазон частот от 9 кГц до 6 ГГц

Конфигурация соединителей

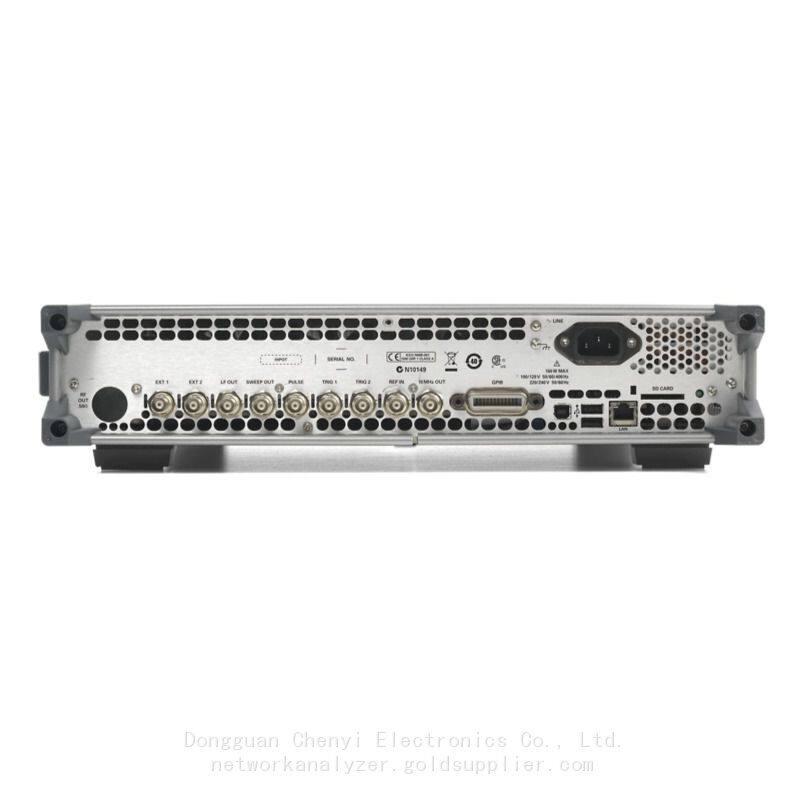

N5172B-1EM：  Переместить все соединители на заднюю панель

Общие характеристики производительности

N5172B-UNZ：  Быстрое переключение частоты

N5172B-1EA：  Высокая выходная мощность

N5172B-1ER：  Гибкий вход опорного сигнала (1-50 МГц)

N5172B-099：  Возможность расширенного обновления лицензионного ключа

Характеристики векторных систем

N5172B-655：  Обновление базового генератора с 60 до 120 МГц радиотехнического полосы пропускания

N5172B-653：  Генератор базового сигнала ARB (60 МГц радиотехнического полосы пропускания, 32 Мсэмплов)

N5172B-1EL：  Дифференциальные выходы I/Q

N5172B-022：  Обновление памяти базового генератора с 32 Мсэмплов до 512 Мсэмплов

N5172B-021：  Обновление памяти базового генератора с 32 Мсэмплов до 256 Мсэмплов

N5172B-UNV：  Улучшенный динамический диапазон

N5172B-657 ：  Обновление базового генератора до 160 МГц радиотехнического полосы пропускания

N5172B-660 ：  Обновление базового генератора с возможностью реального времени

Аналоговая модуляция

N5172B-UNW：  Наружная импульсная модуляция

N5172B-UNT ：  Амплитудная, частотная, фазовая модуляция

N5172B-303  ：   Многофункциональный генератор

Дополнительные функции

N5172B-006：  Безопасность прибора и съемная память

N5172B-012：  Вход/выход LO для фазовой когерентности

N5172B-009：  Встроенная твердотельная память

N5172B-FRQ：  Подключение частотного расширителя

N5172B-SD0：  Нет встроенной постоянной памяти/твердотельного накопителя

Документация по калибровке

N5172B-UK6：  Коммертический сертификат калибровки с тестовыми данными

N5172B-A6J ：  Калибровка по стандарту ANSI Z540-1-1994

N5172B-AMG：  Калибровка + Неопределенности + Граница безопасности (Аккредитовано)

Векторные программные приложения

N5172B-004：  Подключение цифрового входа с N5102A

N5172B-003：  Цифровая выходная связь с N5102A
