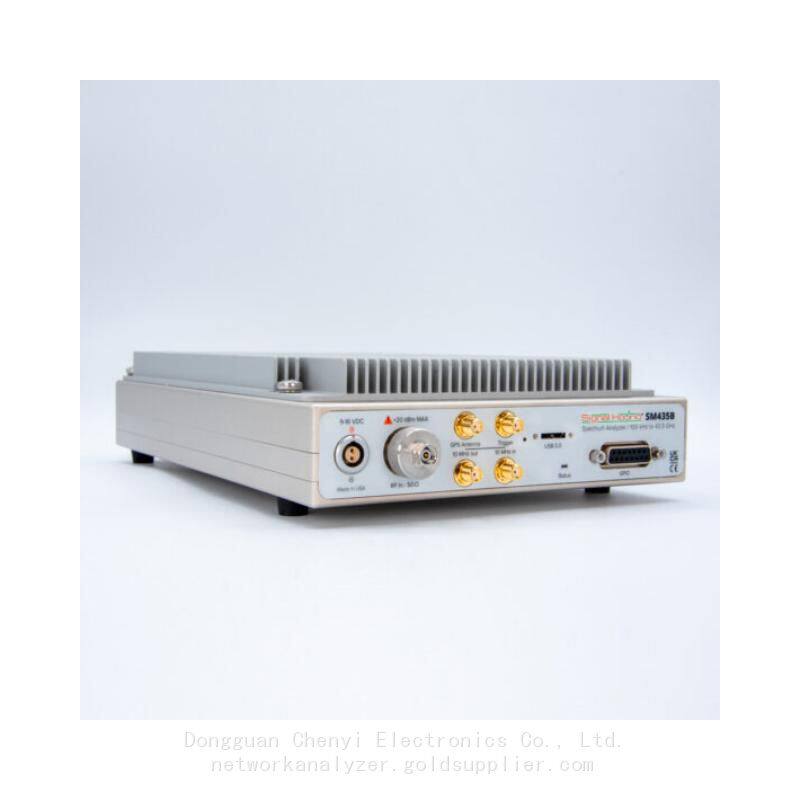

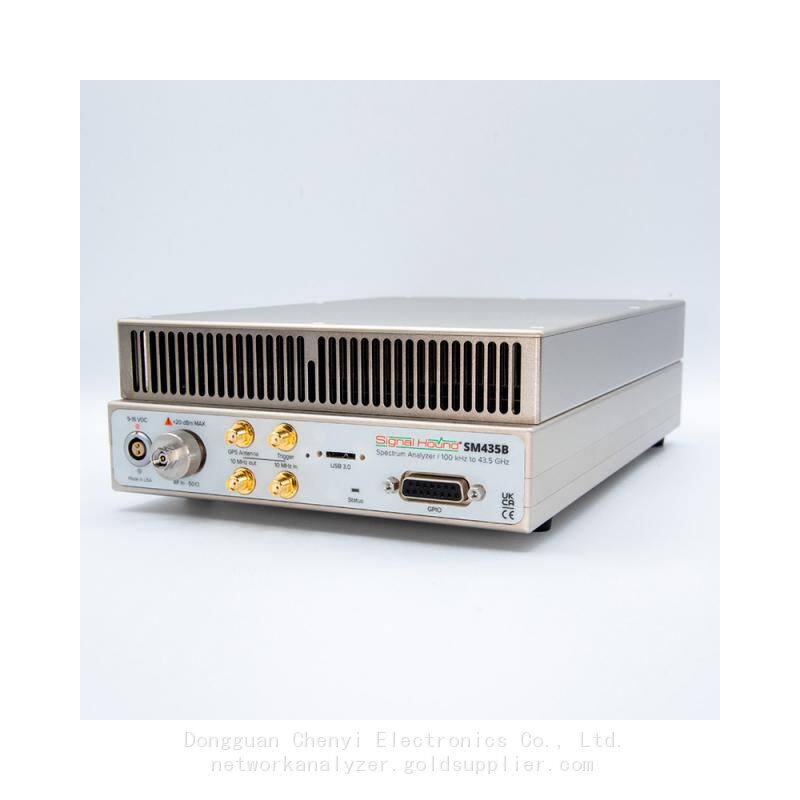

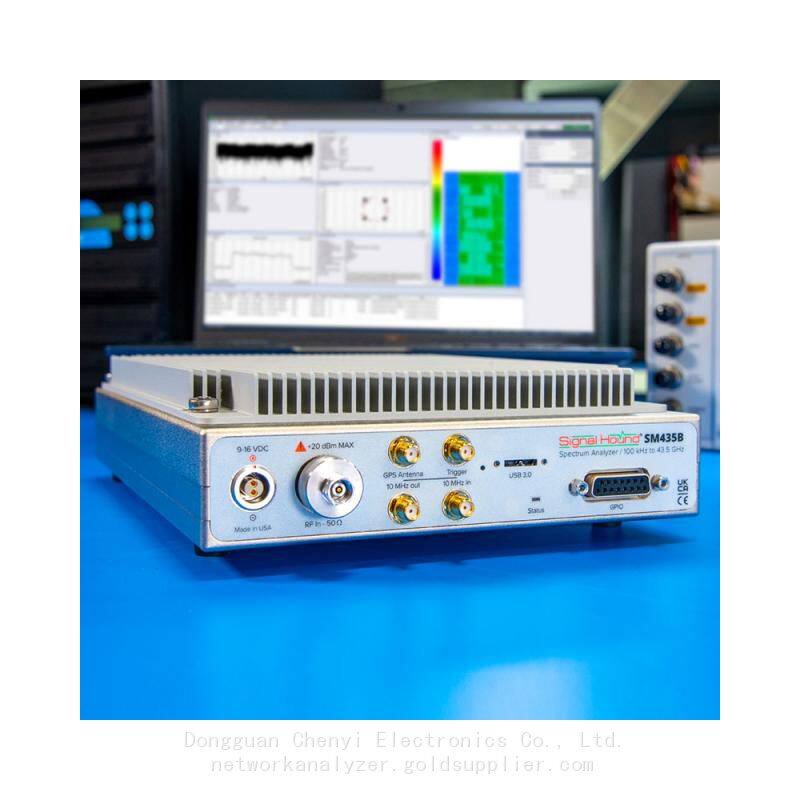

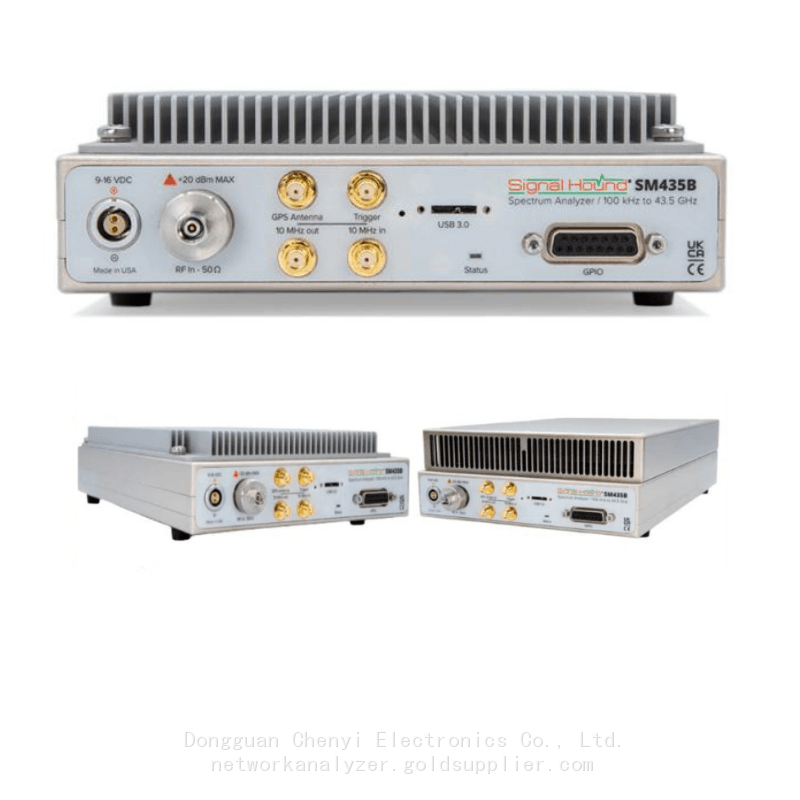

Signal Hound SM435B 100 kHz bis 43,5 GHz Echtzeit-Spektrumanalysator Überwachungsempfänger

Signal Hound SM435B Echtzeit-Spektrumanalysator und Überwachungsempfänger von 100 kHz bis 43,5 GHz

Der SM435B ist ein leistungsstarker Spektrumanalysator und Überwachungsempfänger im Bereich von 43,5 GHz mit einer Dynamik von 110 dB und einer Sweep-Geschwindigkeit von 1 THz/s. Der SM435B bietet eine kalibrierte I/Q-Aufzeichnung mit einer Momentanbandbreite (IBW) von 160 MHz, die über die Blockübertragung eines 2-sekündigen I/Q-Puffers über USB 3.0 an den PC verfügbar ist.

Der SM435B wird mit einem signierten Kalibrierzertifikat und einem gedruckten Paket mit Kalibrierdaten geliefert.

Produktdetails

Der SM435B ist ein leistungsstarker Spektrumanalysator und Überwachungsempfänger. Der Analysator kann von 100 kHz bis 43,5 GHz abgestimmt werden und verfügt über eine Momentanbandbreite (IBW) von 160 MHz, eine Dynamik von 110 dB, eine Sweep-Geschwindigkeit von 1 THz/s bei 30 kHz RBW (unter Verwendung der Nuttall-Fensterung) und eine Phasenrauschenleistung, die niedrig genug ist, um weniger als 0,1 % Fehler bei EVM-Messungen zu verursachen und sogar mit den teuersten Spektrumanalysatoren auf dem Markt konkurrieren kann.

Das SM435B bietet eine kalibrierte I/Q-Aufzeichnung mit einer momentanen Bandbreite (IBW) von 160 MHz, die über die Blockübertragung eines 2-Sekunden-I/Q-Puffers über USB 3.0 an den PC verfügbar ist (erfahren Sie mehr über diese Funktion).

Die Signalverarbeitung wird zwischen einem sehr leistungsstarken Intel FPGA und einem externen PC mit einem Intel Core i7-Prozessor verteilt. Das Signal Hound SM435B kann mithilfe seiner lokalen API problemlos an ein automatisches Überwachungssystem oder an automatisierte Prüfeinrichtungen angeschlossen werden. Die SM435B-API ermöglicht es den Kunden, ihre eigenen DSP-Algorithmen in einen kalibrierten Strom von I/Q-Daten einzufügen.

FREQUENZ

• Bereich: 100 kHz bis 43,5 GHz

• RF-Eingangsimpedanz (2,4 mm-Stecker): 50Ω

• Kalibrierter Streaming-I/Q: 5 kHz bis 40 MHz wählbarer I/Q-Bandbreite

• Enthält einen internen GPS-Empfänger, der zur Zeitbasis-Synchronisierung, I/Q-Zeitstempelung und GPS-Positionierung verwendet wird

• Auflösungsbandbreiten (RBW): 0,1 Hz (≤200 kHz Spanne) bis 3 MHz (beliebige Spanne) bei 40 MHz IBW; 30 kHz bis 10 MHz bei 160 MHz IBW

• Zeitbasisgenauigkeit: GPS-gesteuertes OCXO bleibt bei Synchronisation mit GPS innerhalb von ±5 x 10-10

– Haltevermögen von ±5 x 10-9 /Tag bei Alterung (typisch ±2 x 10-8 am ersten Tag)

– Haltevermögen von ±1 x 10-8 bei Temperaturen von -40°C bis 65°C

SYSTEMRAUSCHZAHL (typisch)

12dB von 700 MHz bis 2,5 GHz;

15dB von 2,5 GHz bis 24 GHz;

18dB + 0,5dB/GHz von 24 GHz bis 40 GHz;

26dB + 2,0dB/GHz von 40 GHz bis 43,5 GHz;

IP2

+75dBm von 100 kHz bis 20 GHz

+50dBm von 20 GHz bis 24 GHz

+70dBm von 24 GHz bis 43,5 GHz

IP3

+28dBm von 100 kHz bis 4 GHz;

+23dBm von 4 GHz bis 6 GHz;

+20dBm von 6 GHz bis 43,5 GHz

…erhalten Sie ALLE Details in der Datenblatt: SM435B Datenblatt

Größe & Gewicht

Geräteabmessungen

Version： SM435B — 43,5 GHz Echtzeit-Spektrumanalysator - Option 80, IF-Ausgangsoption

Gewicht： 7,77 lbs (3,52 kg)

Abmessungen: 10,2" x 7,2" x 2,15" (25,9 x 18,3 x 5,5 cm)

Version: SM435B — 43,5 GHz Echtzeit-Spektrumanalysator - Option 1 + Option 80, IF-Ausgangsoption

Gewicht 9,13 lbs. (4,14 kg)

Abmessungen: 10,2” x 7,2” x 2,80” (25,9 x 18,3 x 7,11 cm)

Abmessungen des Produkts im Verpackaging

Version: SM435B — 43,5 GHz Echtzeit-Spektrumanalysator - Option 80, IF-Ausgangsoption

Gewicht: 12,50 lbs. (5,67 kg)

Abmessungen: 16,5" x 11" x 8,44" (41,9 x 27,9 x 21,44 cm)

Version: SM435B — 43,5 GHz Echtzeit-Spektrumanalysator - Option 1 + Option 80, IF-Ausgangsoption

Gewicht: 13,66 lbs (6,20 kg)

Abmessungen: 16,5" x 11" x 8,44" (41,9 x 27,9 x 21,44 cm)
