Signal Hound SM435C 100 kHz bis 43,5 GHz Echtzeit-Spektrumanalysator mit 10GbE-Überwachungsempfängern

Signal Hound SM435C 100 kHz bis 43,5 GHz Echtzeit-Spektrumanalysator mit 10GbE-Überwachungsempfängern

Der SM435C ist ein leistungsstarker Spektrumanalysator und Überwachungsempfänger mit einem 10-Gigabit-Ethernet-SFP+-Port, der es dem SM435C ermöglicht, über eine Glasfaserleitung über lange Strecken mit einem PC zu kommunizieren. Er ist für eine genaue RF-Datenanalyse an abgelegenen Standorten bei möglichst geringen Kosten konzipiert.

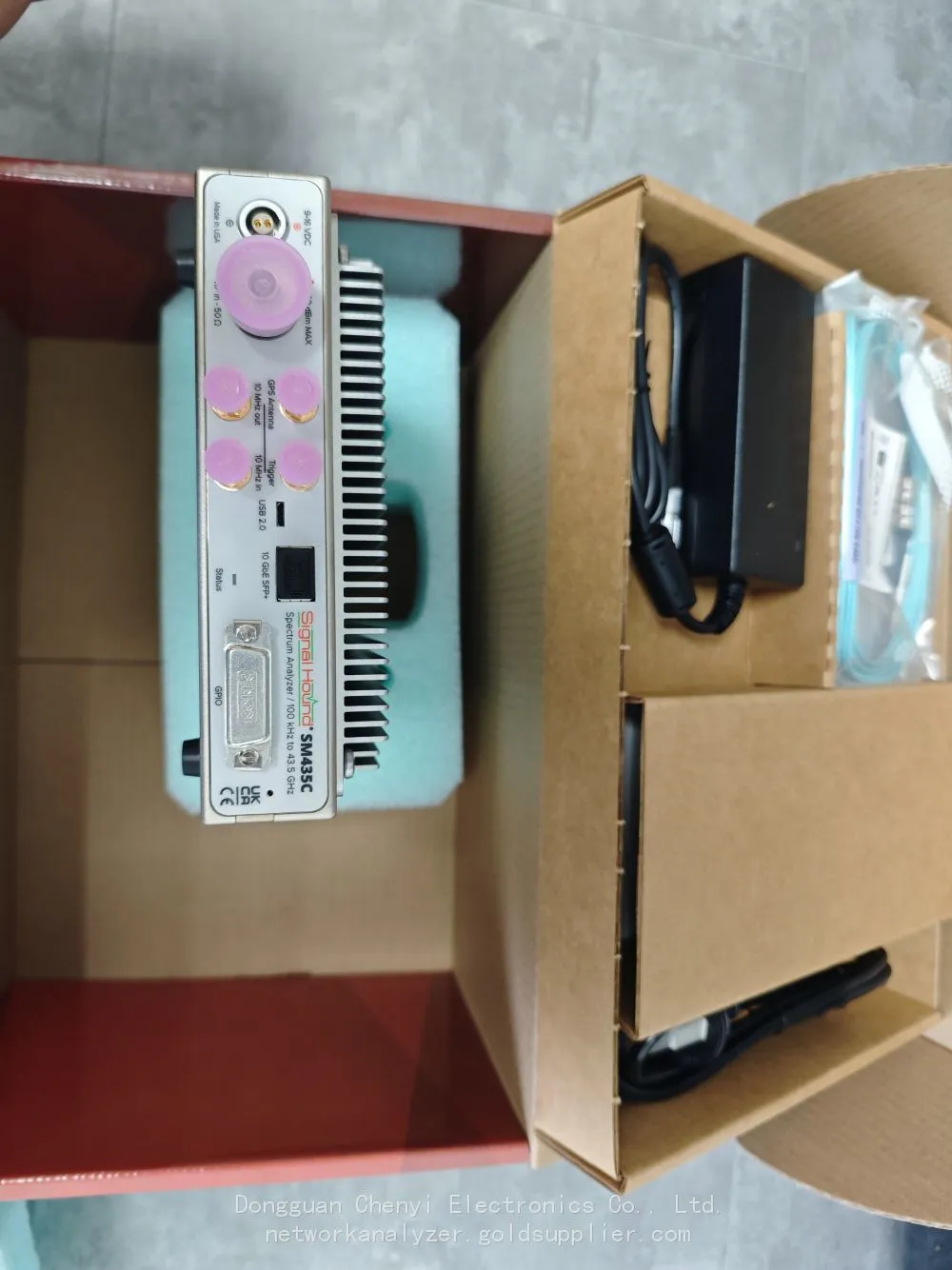

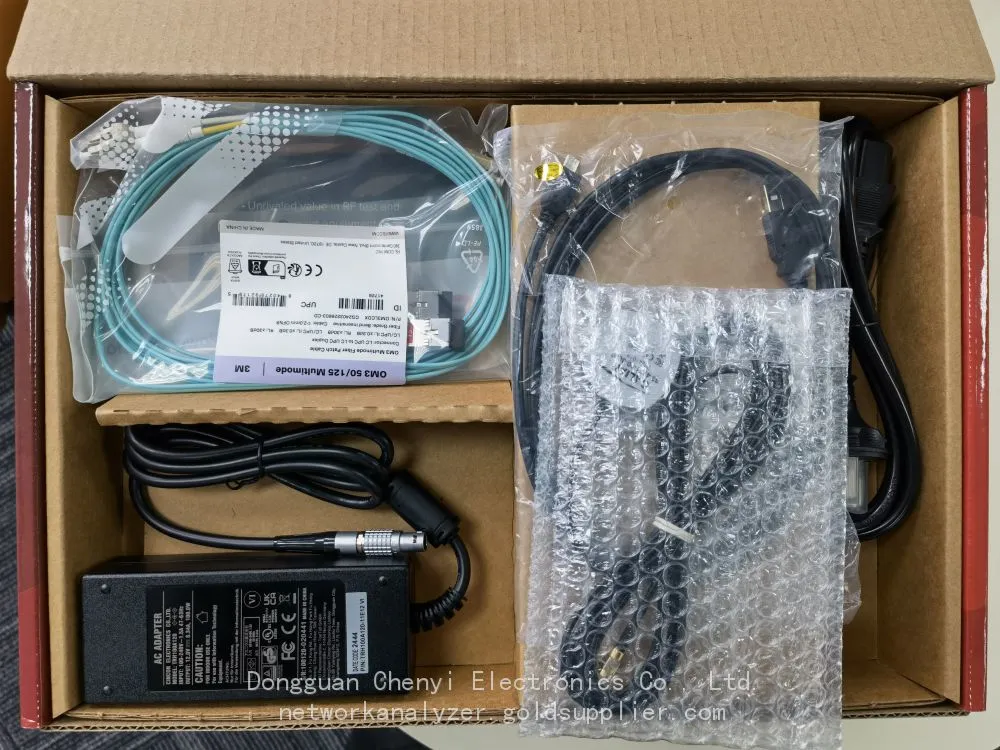

Der SM435C wird mit einem signierten Kalibrierungsschein und einem gedruckten Paket mit Kalibrierdaten geliefert.

Produktdetails

Ein über 10GbE angeschlossener Spektrumanalysator, ideal für die mmWave-Analyse

Der SM435C ist ein leistungsstarker Spektrumanalysator und Überwachungsempfänger mit einem 10-Gigabit-Ethernet-SFP+-Port, der es dem SM435C ermöglicht, über eine Glasfaserleitung über lange Strecken mit einem PC zu kommunizieren. Der SM435C, der für eine erschwingliche, genaue RF-Datenanalyse an abgelegenen Standorten bis 43,5 GHz ausgelegt ist, ist ideal für:

•5G mmWave-Überwachung und -Analyse

•24 GHz ISM-Frequenzüberwachung

•Vollständige Ka-Band-Spektrumsprüfung

•Analyse neu auftretender und neuer Hochfrequenz-RF-Signale

Mit einer Abstimmung von 100 kHz bis 43,5 GHz verfügt der SM435C über 160 MHz kontinuierlichen Streaming-I/Q über 10GbE SFP+, 110 dB Dynamikbereich, eine Sweep-Geschwindigkeit von 1 THz/s bei 30 kHz RBW (unter Verwendung der Nuttall-Fensterung) und eine Phasenrauschenleistung, die niedrig genug ist, um weniger als 0,1 % Fehler bei EVM-Messungen zu verursachen und mit den teuersten Spektrumanalysatoren auf dem Markt konkurrieren kann.

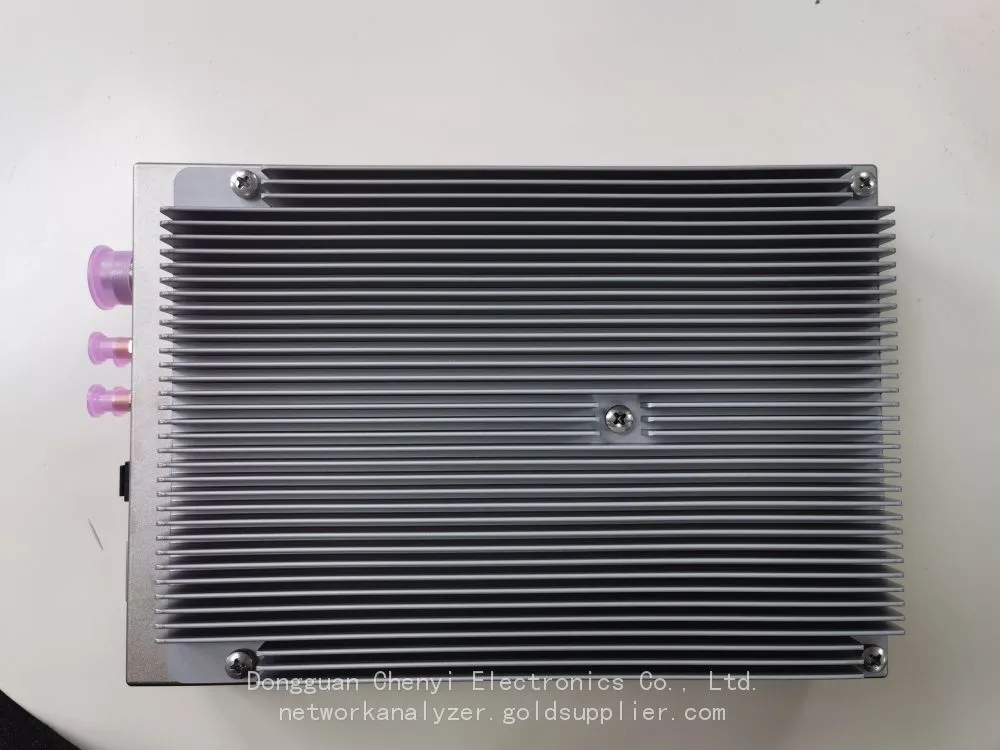

Das kleinere Bauformat des SM435C ermöglicht es ihm, sich unauffällig in die Ecke eines Prüftisches zu integrieren oder in einem praktisch dimensionierten Gehäuse zu befestigen.

Dieser Analysator verfügt über folgende Merkmale:

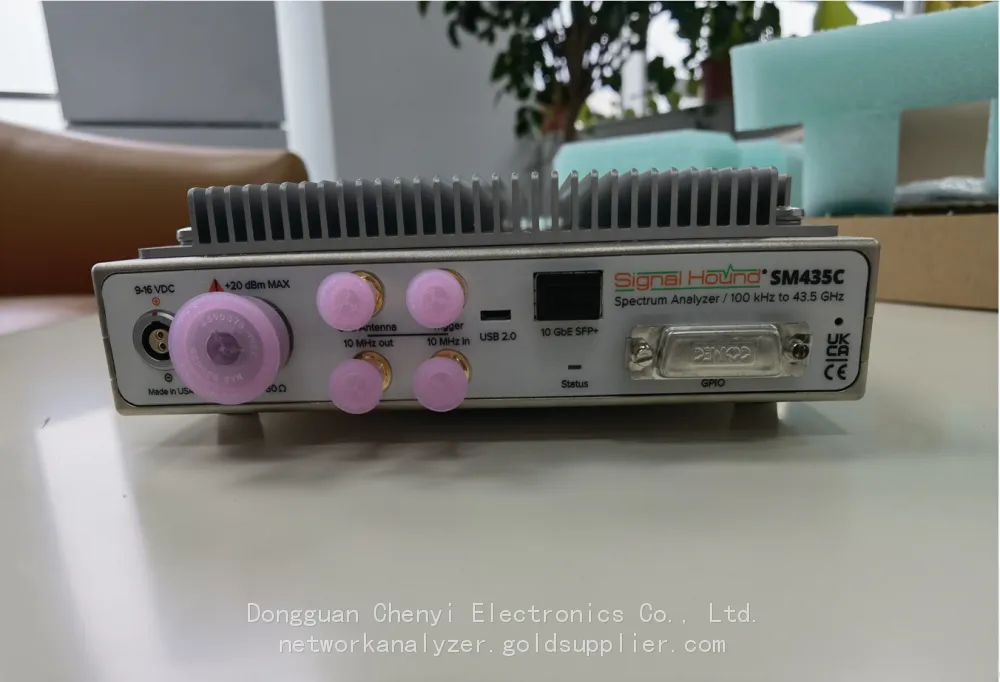

•Einen SFP+-Port für schnelle, langfristige Kommunikation mit einem PC über ein optisches Kabel

•160 MHz kontinuierlicher Streaming-I/Q über 10GbE SFP+

•Gerätesteuerung und Datentransfer erfolgen über die SFP+-Verbindung, nicht über USB

•Tuningbereich von 100 kHz bis 43,5 GHz

•20 MHz bis 43,5 GHz Sub-Oktave-Vorselektor

•Sweepgeschwindigkeit von 1 THz/s bei 30 kHz RBW

•Dynamikbereich von 110 dB

•Ultrageringer Phasenrauschen

•GPIO-Port für Antennenschaltung

Das SM435C enthält alle erforderlichen Software für den Betrieb. Wie bei anderen Signal Hound-Geräten bietet unsere Spike-Software die Geräte-Steuerung, die Signaldarstellung und die Datenexport-Tools. Spike bietet eine Vielzahl von Analysemodi und spezifische Tools für EMC-Vorkonformitätstests, Störungsfindung und digitale Demodulation u.a.

Für TSCM-spezifische Anwendungen ist das SM435C auch mit den Kestrel- und SCEPTRE-Softwarepaketen kompatibel, um kostengünstige und leistungsstarke Gegenmaßnahmenlösungen zu bieten.

Größe & Gewicht

Gerätedimensionen

Version： SM435C — 43,5 GHz Echtzeit-Spektrumanalysator mit 10GbE - Option 80, IF-Ausgangsoption

Gewicht: 7,77 lbs (3,52 kg)

Abmessungen 10,2" x 7,2" x 2,15" (25,9 x 18,3 x 5,5 cm)

Version: SM435C — 43,5 GHz Echtzeit-Spektrumanalysator mit 10GbE - Option 1 + Option 80, IF-Ausgangsoption

Gewicht 9,13 lbs. (4,14 kg)

Abmessungen: 10,2” x 7,2” x 2,80” (25,9 x 18,3 x 7,11 cm)

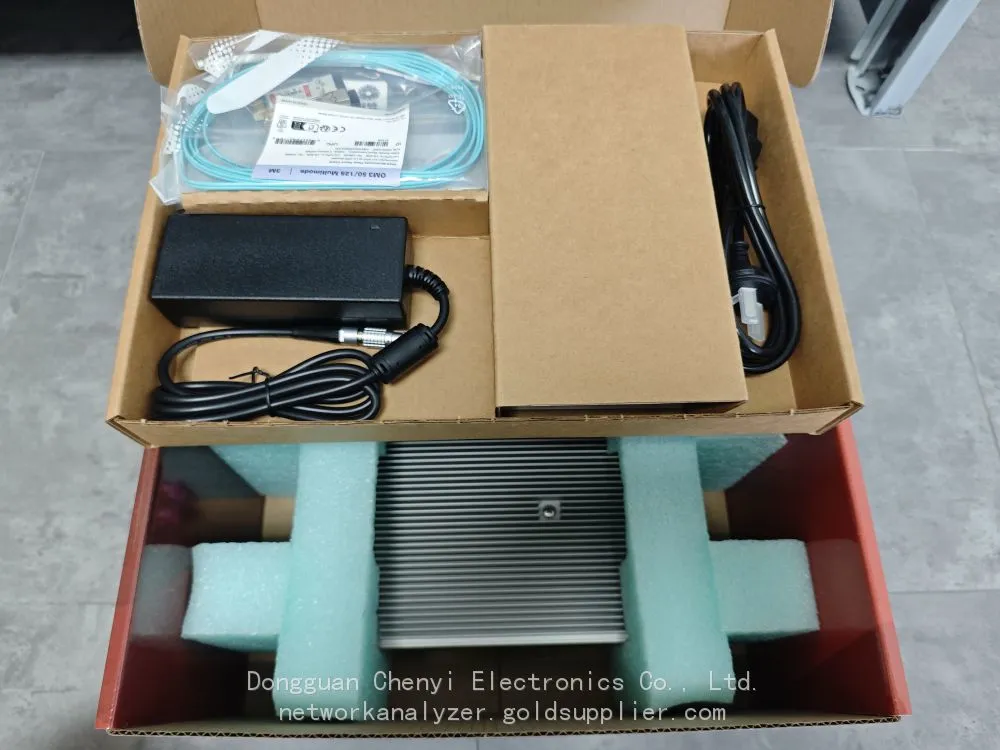

Abmessungen des Produkts im Verpackaging

Version: SM435C — 43,5 GHz Echtzeit-Spektrumanalysator mit 10GbE - Option 1 + Option 80, IF-Ausgangsoption

Gewicht: 9,13 lbs. (4,14 kg)

Abmessungen: 10,2” x 7,2” x 2,80” (25,9 x 18,3 x 7,11 cm)

Version: SM435C — 43,5 GHz Echtzeit-Spektrumanalysator mit 10GbE - Option 1 + Option 80, IF-Ausgangsoption

Gewicht: 13,66 lbs (6,20 kg)

Abmessungen: 16,5" x 11" x 8,44" (41,9 x 27,9 x 21,44 cm)
