Rohde Schwarz RS CMP200 Funkkommunikationstester 6 GHz bis 20 GHz

rohde schwarz  RS CMP200  Funkkommunikationstester von 6 GHz bis 20 GHz

Wichtige Fakten

IF-Bereich von 6 GHz bis 20 GHz

Parallelprüfung mehrerer DUTs

Ultrare schnelle Messgeschwindigkeit

Vollständig automatisierter Pfadkorrekturkonzept

Wichtige Funktionen

▶ Unterstützt 5G FR2-Tests und Ultrabreitband(UWB)-Technologietests

▶ IF-Frequenzbereich von 4 bis 20 GHz, der unabhängig eingesetzt UWB unterstützen kann. Nach dem Anschluss

    eines externen Millimeterwellenfrequenzwandlers kann die Frequenz in 5G NR FR2-Frequenzen      umgewandelt werden,

    wodurch Millimeterwellen-Endgerätetests möglich sind.

▶ Kann bis zu 3 Millimeterwellenfrequenzwandler anschließen, um die Effizienz der Mehr-Endgerätetests zu verbessern

▶ Kann an den R&S®NRPM USB-Leistungssensor angeschlossen werden

▶ Unterstützt die Instrumenten-IF-Schnittstelle mit der Millimeterwellenmodul-IF-Schnittstelle für die Übertragung und

    Empfangstest

▶ Kann das UWB-Breitbandspektrum unter einer Bandbreite von 1 GHz auswerten

▶ Unterstützt hochpräzise UWB-Positionsmessungen, einschließlich ToF- und AoA-Messungen

Die integrierte nicht-signalisierende Lösung für 5G mmWave-RF-Parametertests

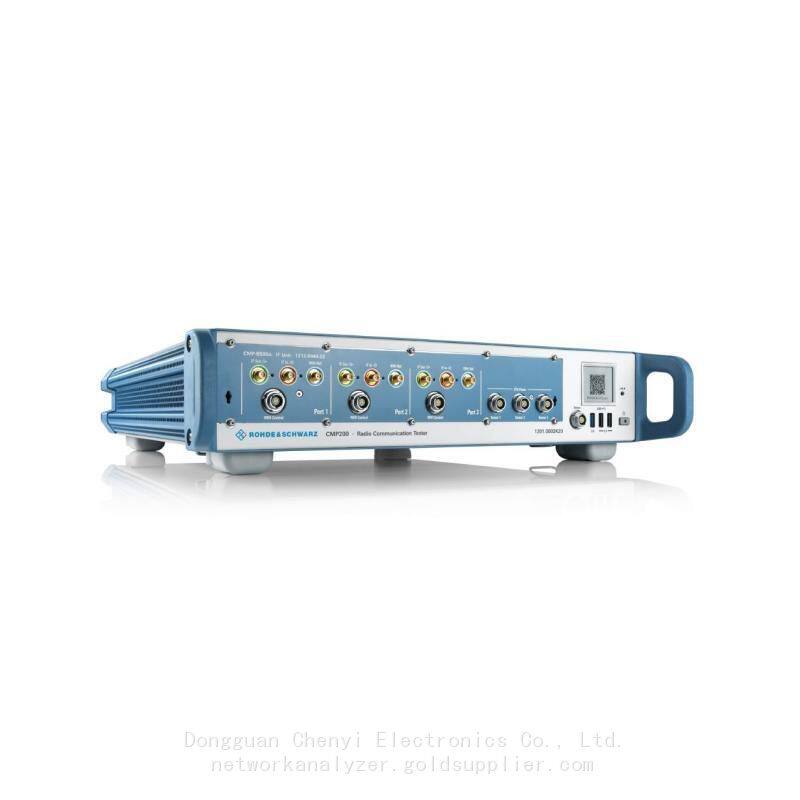

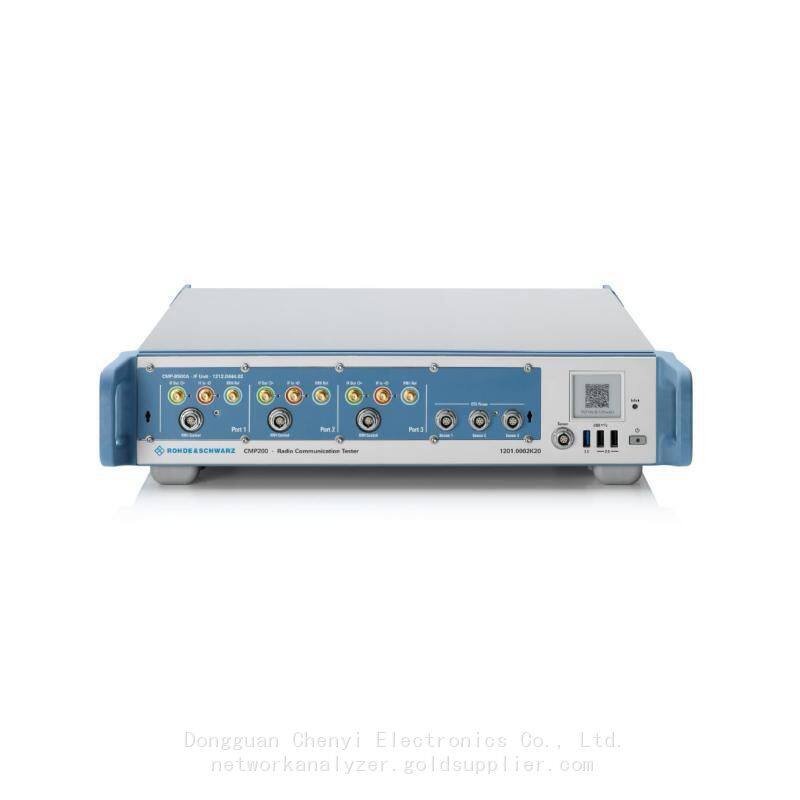

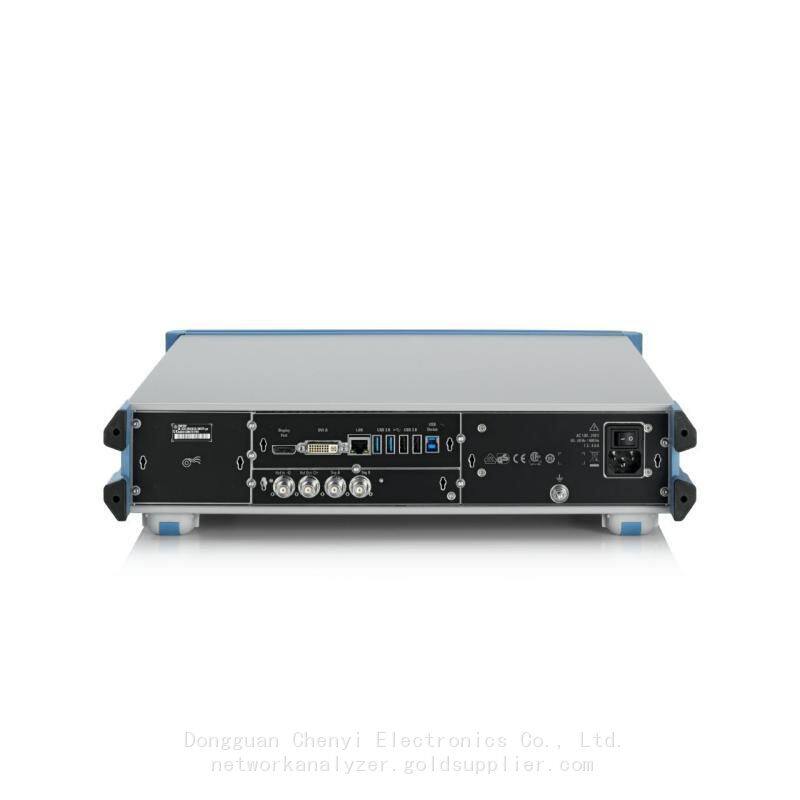

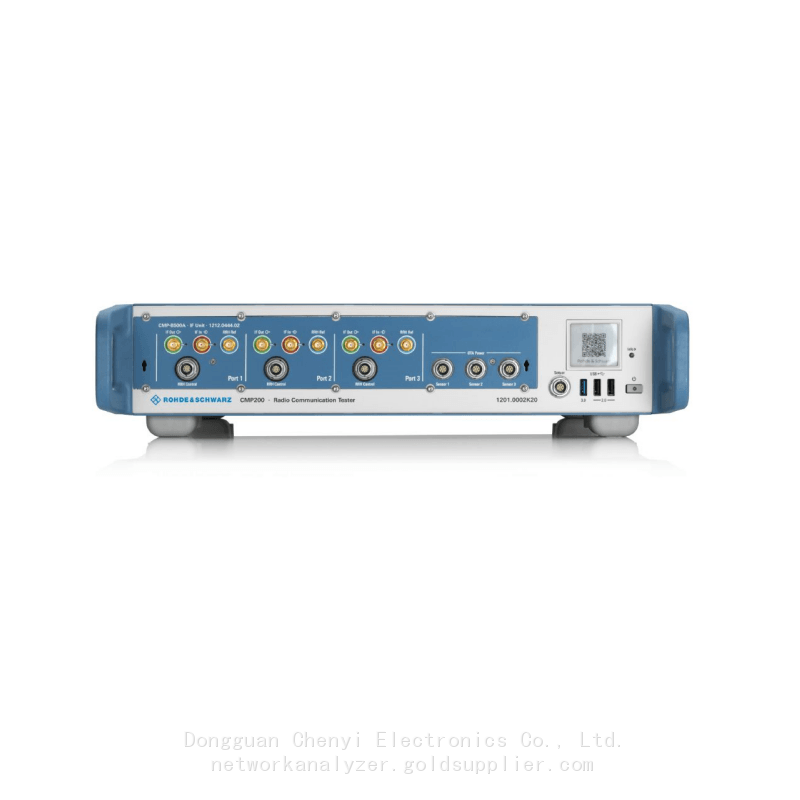

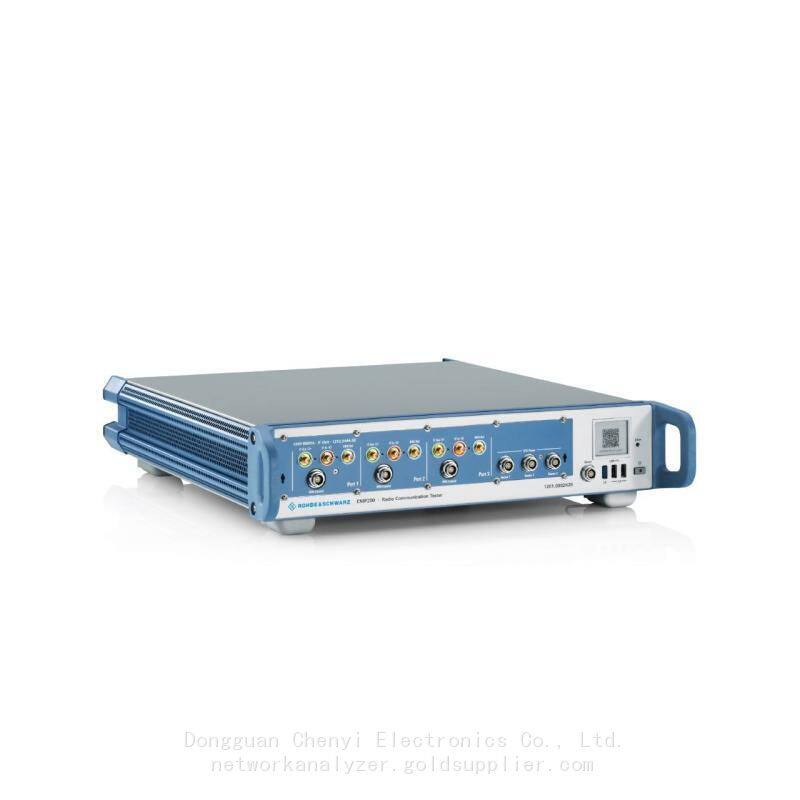

Der CMP200 ist ein IF-Tester, der die Funktionen eines Vektorsignalanalysators und eines auf ARB basierenden Generators kombiniert. Die kompakte integrierte Lösung kann mit bis zu drei R&S®CMPHEAD30 Remote-Radioköpfen (RRH) angepasst werden, um Signale auf 5G FR2-Frequenzen auf- bzw. abzuwandeln.

Merkmale & Vorteile

Flexible Anordnung

Das R&SeCMPO deckt das gesamte Anwendungsspektrum ab, von der Chipentwicklung über den Modultest bis zum Gerätetest in der Produktion

Split-Konzept

Dank des innovativen Split-Konzepts ist mmWave am CMP200 und am R&S@CMPHEAD30 verfügbar:

Robuster mechanischer Entwurf

Bei FR2 sind sehr präzise und robuste mechanische Eigenschaften genauso wichtig wie die HF-Eigenschaften. Das R&SeCMPO erfüllt diese herausfordernde Kombination von Anforderungen.

Sehr genau dank einzigartiger Pfadkorrektur

Split-Konzept mit lF-Tester, mmWave-Remote-Radio-Head und Abschirmungskubus. Eine einzelne Hardwarelösung unterstützt alle wesentlichen FR2-Bänder einschließlich 28 GHz und 39 GHz.

Einzigartiges Kalibrierungskonzept

Die Kalibrierungsroutinen sind in das R&SeCMPO integriert. Dies vereinfacht die Kalibrierung des gesamten Systems enorm. Das R&SeCMPO kann während des normalen Betriebs kalibriert werden, ohne die laufende Arbeit zu unterbrechen. Dies ist besonders wichtig in der Produktionsumgebung.

Flexible Systemkonfiguration

Bis zu drei R&SeCMHEAD30-Einheiten können an den CMP200 angeschlossen werden. Jede R&SeCMPHEAD30 kann mit bis zu sechs einzelnen Antennen oder Sonden verwendet werden. Der CMP200 kann insgesamt sechs Pfade über die R&SeCMPHEAD30-Einheiten steuern. Der CMP200 ist ideal für Beamforming- und Leistungsmessungen.
