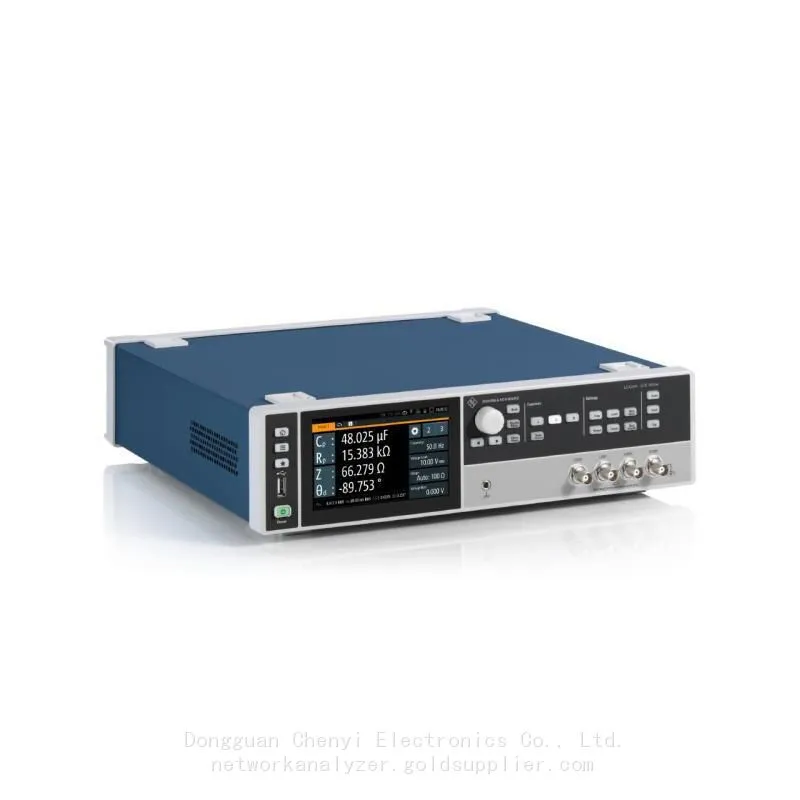

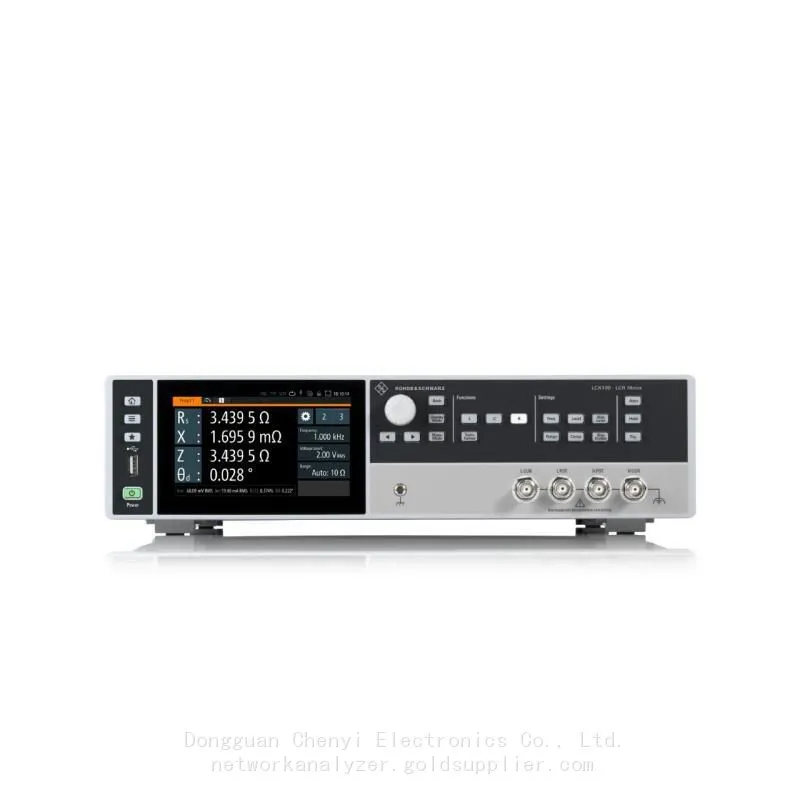

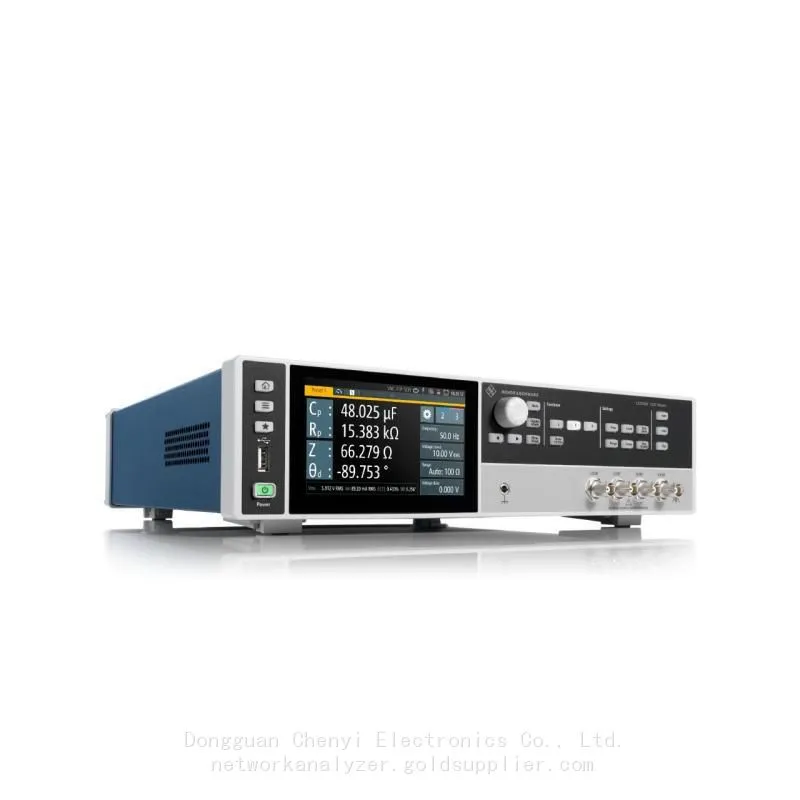

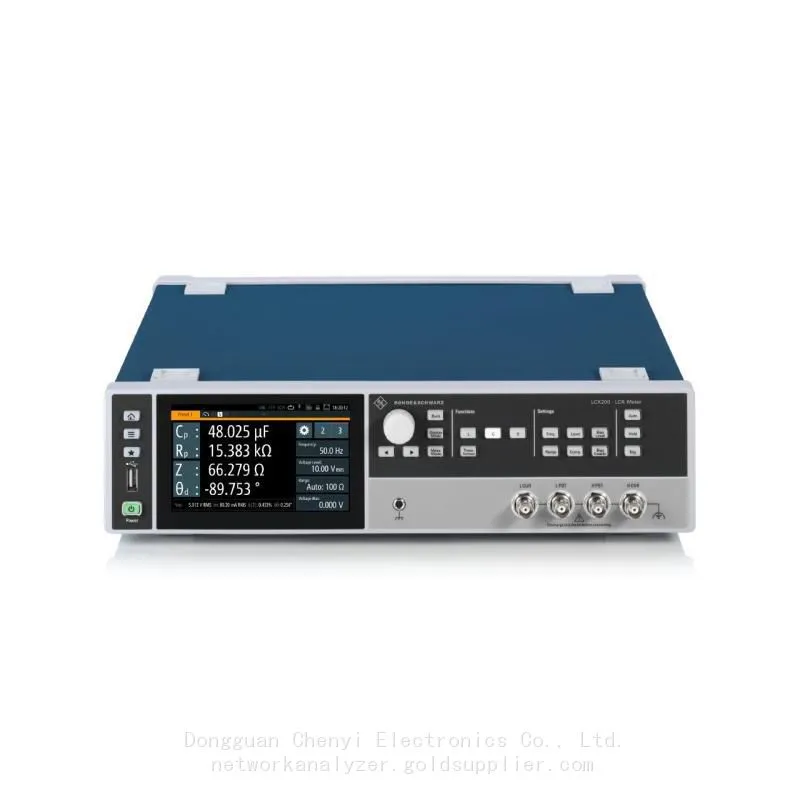

rohde schwarz LCX200 LCR-Messgerät. DC 4 Hz bis 500 kHz, auf 10M upgradierbar

rohde  schwarz  LCX200 LCR mete ，DC 4 Hz bis  500 kHz, auf 10M upgradierbar

Die Spitzenklasse bei der Bauteiltestung

LCR-Meter LCX100 ：DC 4 Hz bis 300 kHz

LCR-Meter LCX200 ：DC 4 Hz bis  500 kHz （auf 10M upgradierbar）

Wichtige Fakten

▶Frequenzbereich auf 10 MHz upgradierbar

▶Grundgenauigkeit von ±0,05 % für Impedanzmessungen

▶Grundgenauigkeit von ±0,03° für Phasenmessungen

▶Gleichspannungsvorspannung bis 40 V

▶Datenprotokollierungsfunktion

Die Spitzenklasse bei der Bauteiltestung

Die R&S®LCX LCR-Meter sind vielseitig, extrem genau und führen Messungen schnell durch. Sie sind ideal für anspruchsvolle Anwendungen in Forschung, Entwicklung und Produktion. Zwei Gerätemodelle und verschiedene Optionen decken Anwendungen mit einer Testsignal-Frequenz von bis zu 10 MHz ab. Interne und externe Vorspannungsfunktionen, umfassende Analyseoptionen und vielseitige Prüfhalter erweitern das breite Anwendungsspektrum.

Funktionen und Vorteile

Schnell, genau und vielseitig

Beide R&S@LCX-Modelle kombinieren hohe Messgeschwindigkeit, Genauigkeit und vielseitige Messfähigkeiten. Dies macht sie ideal für Standardmessungen in der Entwicklung, für Materialanalysen in der Forschung sowie für schnelle Produktionsprüfungen. Mit ihren breiten Messbereichen decken sie auch Anwendungen mit extrem niedrigen und extrem hohen Impedanzen ab. Drei Messzeiten sind verfügbar:

▶Schnell: ≤ 15 ms

▶Mittel: ≤ 100 ms

▶Langsam: ≤ 500 ms

Die Grundgenauigkeit für Impedanzmessungen beträgt +0,05 % und für Phasenmessungen +0,03°

Auswählbarer Frequenzbereich

Alle R&S eLCX-Modelle messen unter Gleichstrombedingungen. Der Wechselstrombereich beginnt bereits bei 4 Hz. Die obere Frequenzgrenze beim R&S eLCX100 liegt bei 300 kHz. In seiner Basiskonfiguration ist der R&S eLCX200 für eine maximale Frequenz von 500 kHz ausgelegt. Diese Frequenzgrenze kann jedoch auf 1 MHz oder 10 MHz erweitert werden. Dies bedeutet, dass für jede Anwendung und jedes Budget das ideale Instrument verfügbar ist.

Testsignale für alle Anforderungen

Testsignale können von 100 mV bis 10 V erzeugt werden und liefern einen Strom von bis zu 200 mA. Die Instrumente haben eine auswählbare Ausgangsimpedanz von 100 (2 oder 10 Q. Der aktuelle Stromfluss und die angelegte Spannung werden mithilfe der Monitorfunktion gemessen.

DC-Vorspannung

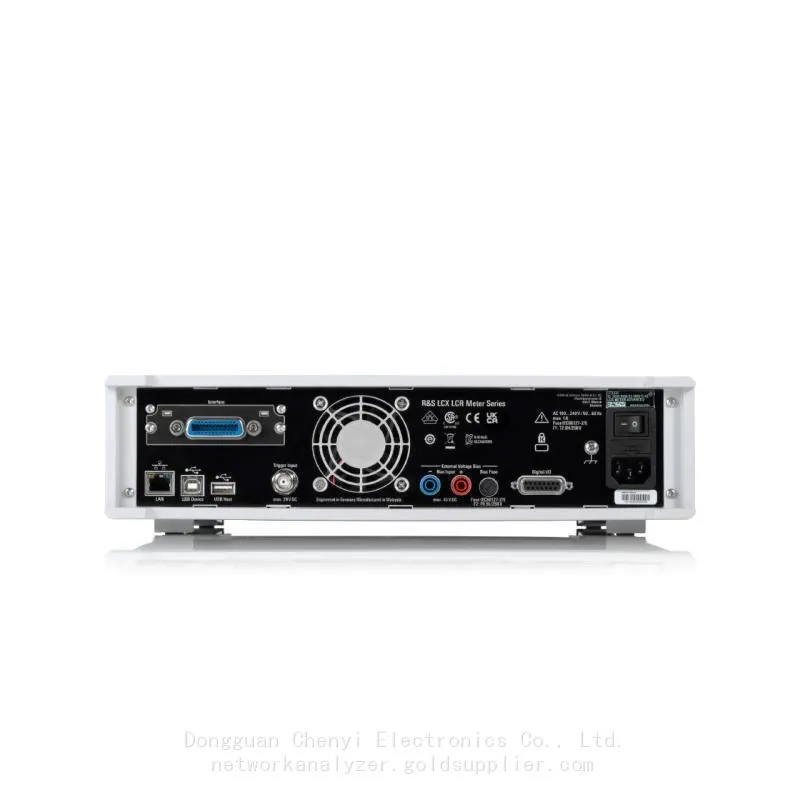

In vielen Anwendungen wird eine einstellbare DC-Vorspannung benötigt, um C- und L-Komponenten an verschiedenen Betriebspunkten zu messen. Die R&SeLCX100 und R&SeLCX200 erzeugen eine DC-Vorspannung von bis zu 10 V. Optional ist es auch möglich, einen DC-Vorspannstrom (bis zu 200 mA) einzustellen. DC-Vorspannungen von bis zu 40 V können an einem externen Anschluss auf der Rückseite (R&SeLCX-K108-Option) mithilfe einer Standard-DC-Stromversorgung, beispielsweise einem R&S@NGA, angelegt werden.

Datenaufzeichnungsfunktion

Die R&SeLCX-LCR-Messgeräte bieten eine schnelle Aufzeichnungsfunktion zum Aufzeichnen aller Messwerte. Die Daten können auf einem externen USB-Speicherstick gespeichert oder über USB oder LAN an einen externen PC übertragen werden. Mit einer Datenrate von bis zu 10 Proben/s sind die Messwerte alle 100 ms verfügbar.

Verfügbare Modelle

Modelle：R&S®LCX100    Bestellnummer 3629.8856.02

Messfunktionen：Cp, Cs, Lp, Ls, D, Q, G, Rp, Rs, Rdc, R, X, Z, Y, Θd, Θr, B, M, N

Frequenzbereich：DC, 4 Hz bis 300 kHz

Testsignalspannung (Effektivwert)：10 mV bis 10 V

Testsignalstrom：1 mA bis 200 mA

Interne Vorspannung：0 V - 10 V

Ab Preis auf Anfrage

Modelle：R&S®LCX200    Bestellnummer 3629.8856.03

Messfunktionen：Cp, Cs, Lp, Ls, D, Q, G, Rp, Rs, Rdc, R, X, Z, Y, Θd, Θr, B, M, N

Frequenzbereich：DC, 4 Hz bis 500 kHz (1 MHz oder 10 MHz optional)

Testsignalspannung (Effektivwert)：≤ 1 MHz: 10 mV bis 10 V,≤ 5 MHz: 50 mV bis 2 V,> 5 MHz: 100 mV bis 1 V

Testsignalstrom：≤ 1 MHz: 1 mA bis 100 mA,> 1 MHz bis ≤ 5 MHz: 1 mA bis 20 mA,> 5 MHz: 1 mA bis 10 mA

Interne Vorspannung：0 V - 10 V

Ab Preis auf Anfrage
