Ceyear 1433H Signal Generator 1MHz bis 50GHz

Ceyear 1433H Signal Generator 1MHz  bis  50GHz

 Signal Generator 1433D  :  1MHz   bis  20GHz

 Signal Generator 1433E   :  1MHz   bis  26.5GHz

 Signal Generator 1433F   :  1MHz   bis   40GHz

 Signal Generator 1433H  :  1MHz   bis   50GHz

Produkteigenschaften

▶ Breitere Frequenzabdeckung: von 1MHz bis 50 GHz

▶ Höhere Frequenzauflösung: 0.1Hz

▶ Exzellente Phasenrauschenleistung: -110dBc/Hz@10kHz Frequenzversatz @10GHz Träger(typisch)

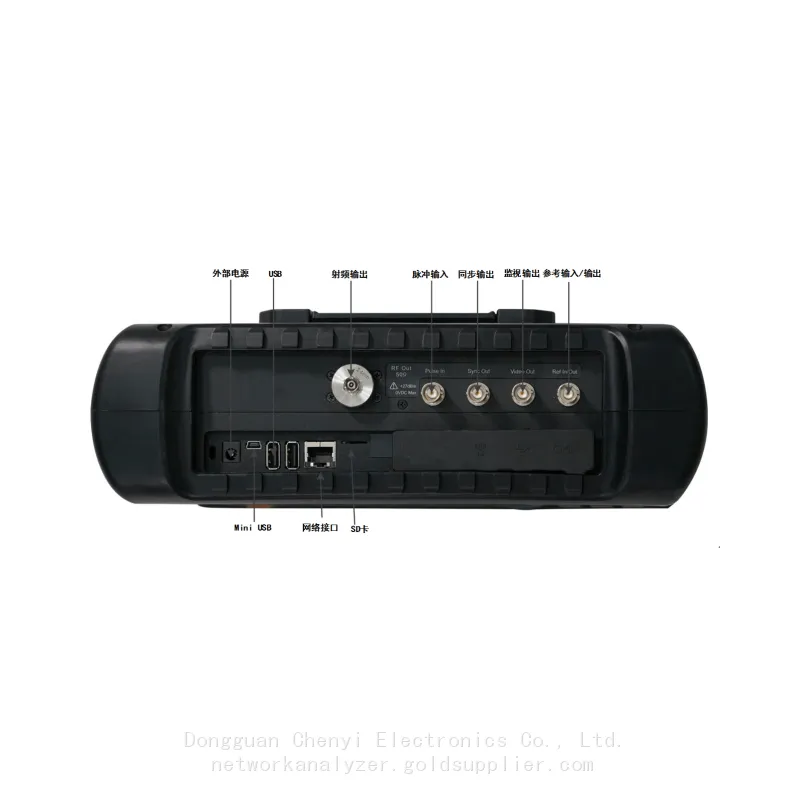

▶ Verschiedene Hilfstest-Schnittstellen: Referenzeingang/Ausgang, Puls-Eingang, Überwachungsausgang, Synchronisationsausgang usw.

▶ Bequeme und schnelle Benutzerbedienung: 8,4-Zoll-Bildschirm mit heller LCD, bequeme Bedienung über kapazitiven Touchscreen, integrierte Bauweise von LCD und Touchscreen

▶ Starke Umweltanpassungsfähigkeit: Der Arbeits-Temperaturbereich liegt zwischen -10℃ und 50℃

▶ Flexible Stromversorgungsart: Kann über Batterie oder Netzteil betrieben werden

Produktübersicht

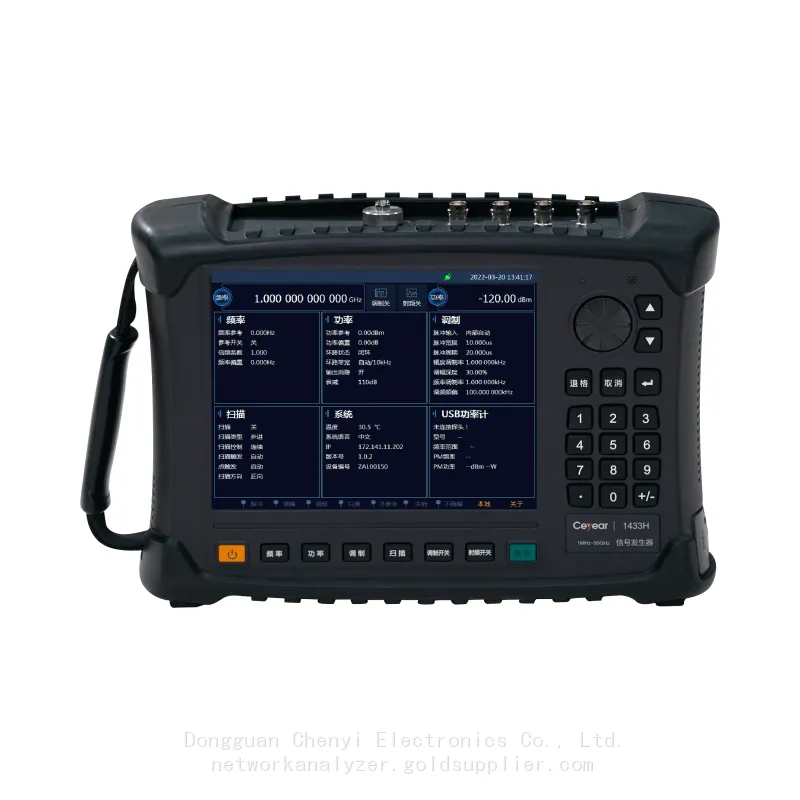

Der 1433-Serie Signalgenerator ist ein Handgerät, das speziell von Ceyear Technology Co., Ltd. für Feldtests entwickelt wurde. Es verfügt über die Funktionen der CW-Signalausgabe, FM/AM/Puls/PM-Modulation, Amplitudenanpassung mit großem Dynamikbereich, Schritt/Liste-Sweep usw. Das integrierte Design mit einem 8,4-Zoll großen kapazitiven Touchscreen erleichtert die Bedienung für die Benutzer.

Der 1433-Serie Signalgenerator zeichnet sich durch kleine Abmessungen, flexible Stromversorgung und gute Anpassungsfähigkeit an die Arbeitsumgebung aus, was ihn sehr gut für den Einsatz vor Ort geeignet macht. Es kann für die Feldinstallation, das Debugging und die tägliche Wartung der Fehlersuche in elektronischen integrierten Systemen, die Empfängerleistungstests, Kommunikation, Navigation und andere Geräte eingesetzt werden

Test.

Breitere Frequenzabdeckung

Der Frequenzbereich des 1433-Serien-Signalgenerators liegt zwischen 1 MHz und

20 GHz / 26,5 GHz / 40 GHz / 50 GHz. Die minimale Frequenz der Serie ist so niedrig wie 1 MHz, und

die maximale Frequenz ist so hoch wie 50 GHz, was die Anforderungen an Breitbandtests erfüllen kann.

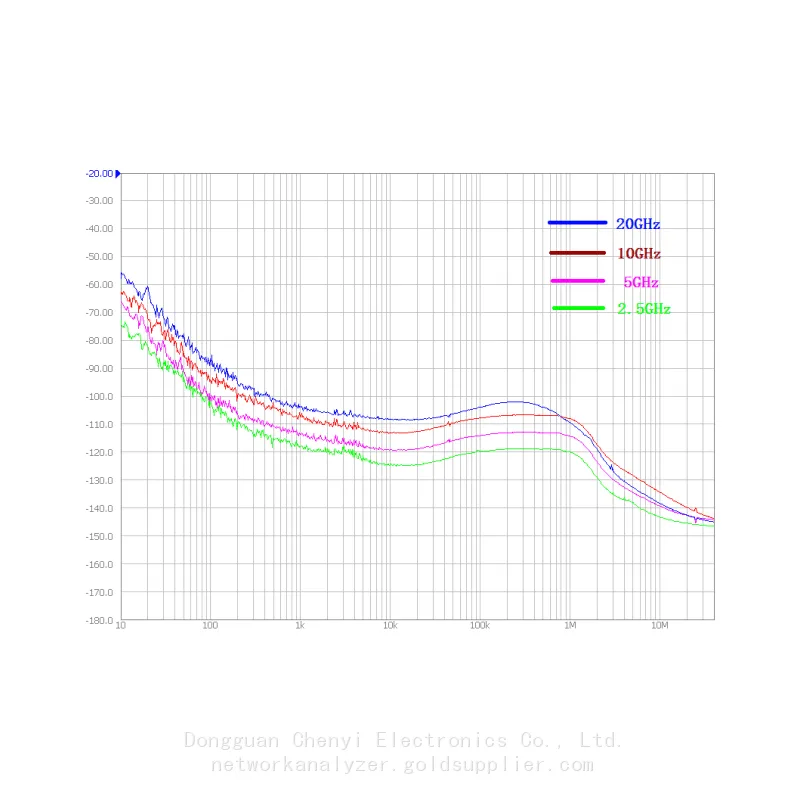

Ausgezeichnete Phasenrauscheigenschaften

Das Einseitenband (SSB)-Phasenrauschen des 1433-Serien-Signalgenerators ist besser als -110 dBc/Hz bei einer Frequenzverschiebung von 10 kHz

@ 10 GHz Träger (typisch), was die Testanforderungen der meisten Anwendungsfälle erfüllen kann.

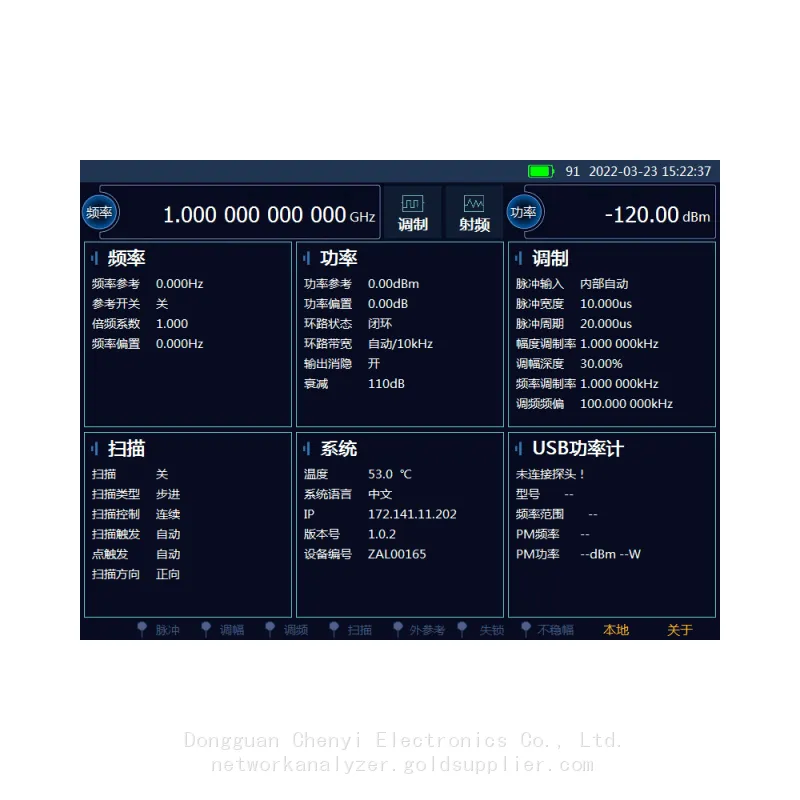

Bequeme und schnelle Benutzerbedienungserfahrung

8,4-Zoll-Großbildschirm mit hochauflösender LCD, 800×600 Pixelauflösung, bequeme

Bedienung über einen kapazitiven Touchscreen, Mehrfensteranzeige, klare Anzeige der Geräteeinstellparameter

und Statusinformationen, die eine bequeme und schnelle Benutzerbedienungserfahrung bieten.

Typische Anwendungen

Elektronisches System - Störungsfestigkeitstest

Der 1433-Serien-Signalgenerator hat einen breiten Ausgangsfrequenz- und -leistungsbereich und verfügt über

eine Vielzahl von analogen Modulationsfunktionen. Es kann während des Tests der Störungsfestigkeit des elektronischen

Systems Störsignale in der Echtkampfungebung simulieren und generieren, die für den Test der Störungsfestigkeit des elektronischen

Systems verwendet werden können.

Empfängerleistungstest und Fehlerbehebung

Für die Prüfung der Empfangsleistung von Radar und anderen elektronischen Geräten sowie für die Fehlerbehebung

Anwendungen bieten 1433-Serien-Signalgeneratoren CW-, analog modulierte Signalausgaben und

können Anregungssignalsimulationen bereitstellen.

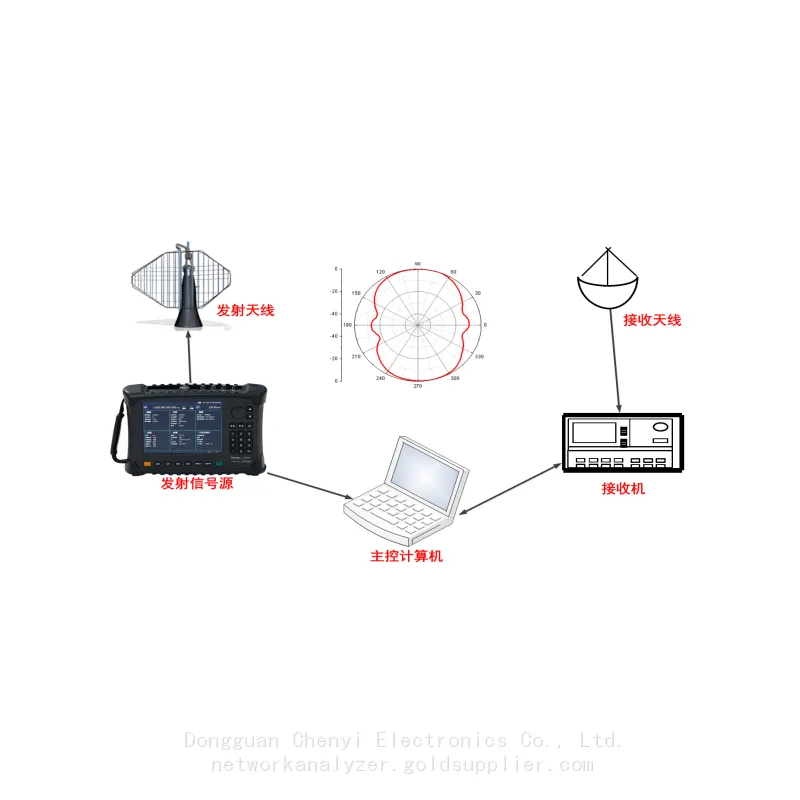

Antennenstrahlcharakteristik-Feldtest

Empfänger unter Test Demod.

Für die Feldtestanwendung des Antennenmusters gibt der Signalgenerator der 1433 - Serie ein

Signal mit bekannter fester Amplitude aus, das zur Prüfung des Indikators des Sendeantennenmusters verwendet wird.
