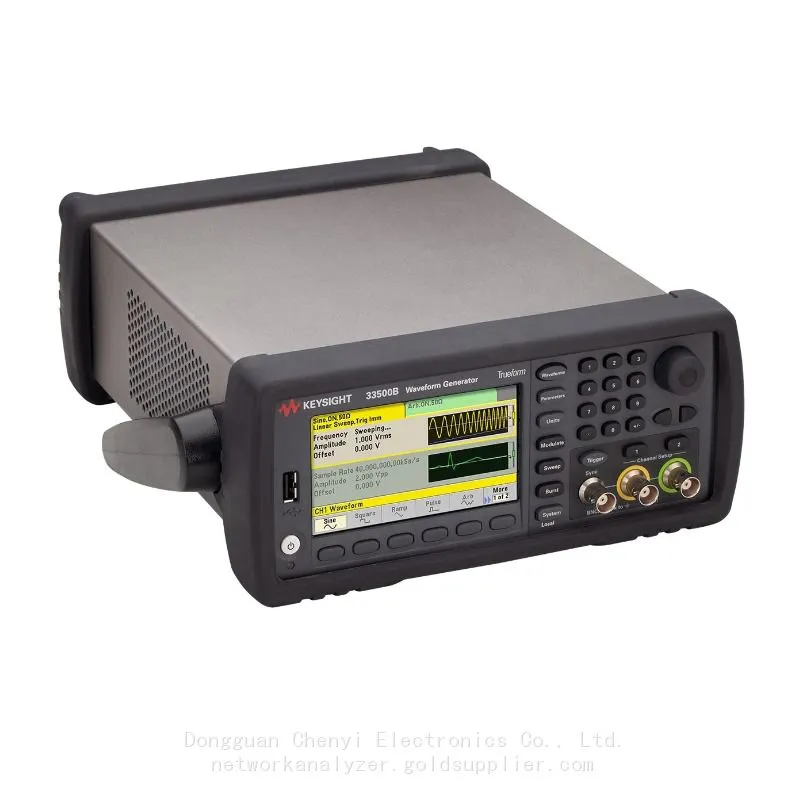

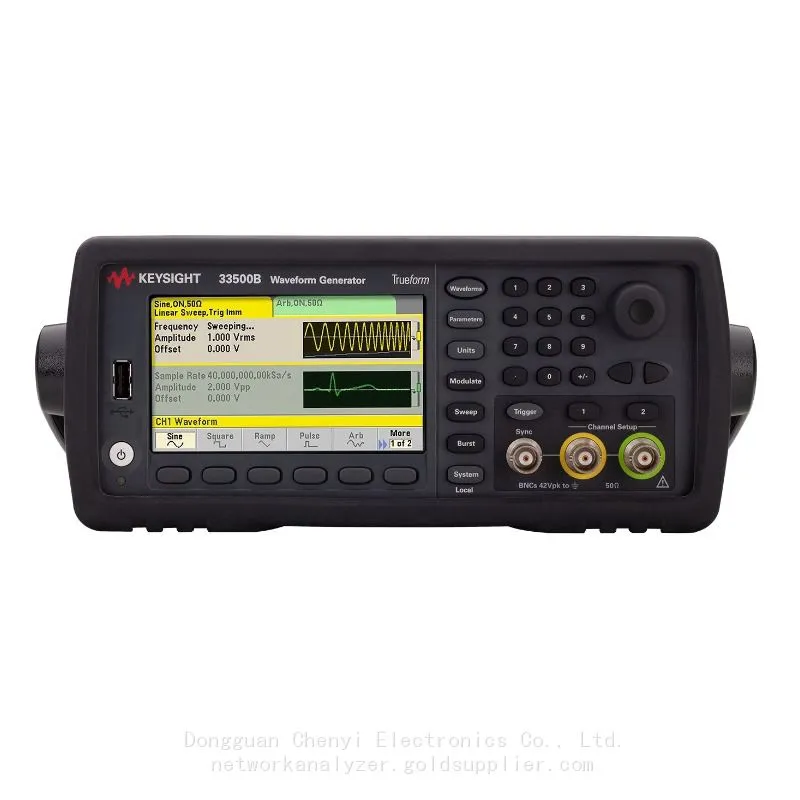

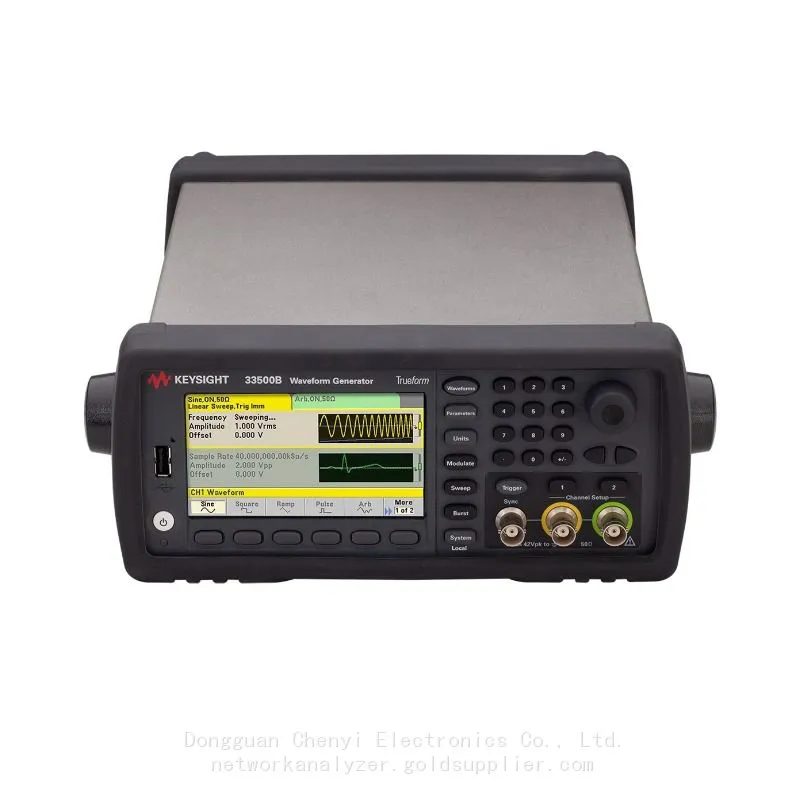

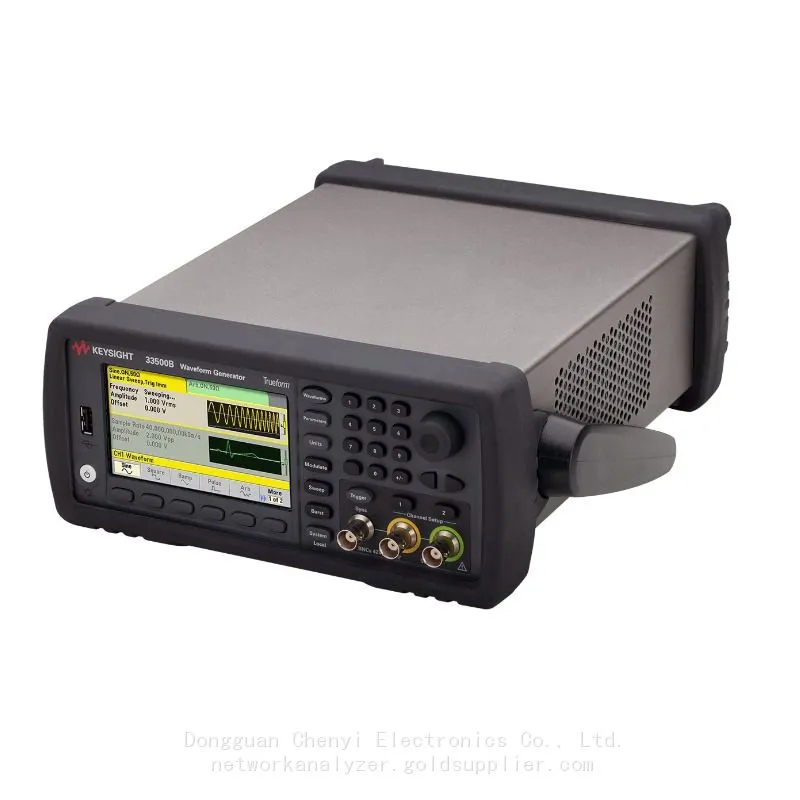

Der 33519B-Wellenformgenerator bietet Keysights exklusive Trueform-Technologie, die unvergleichliche

Fähigkeiten zur Erzeugung eines vollständigen Signalspektrums für Ihre anspruchsvollsten Messungen bietet.

Hervorhebungen

Exklusive Trueform-Technologie

▶Unvergleichliche Fähigkeiten zur Erzeugung eines vollständigen Signalspektrums für Ihre anspruchsvollsten Messungen

▶Sinusschwingungen mit 5-fach geringerer Oberwellendistortion für reineres Signale

▶Impulse bis 30 MHz mit 10-fach weniger Jitter für präzisere Zeitsteuerung

▶Optionale punktweise beliebige Wellenformfähigkeit mit Sequenzierung für genauere Darstellung

  von benutzerdefinierten Signalen

Instrumentmerkmale

▶250 MSa/s Abtastrate für beliebige Wellenformen mit höherer zeitlicher Auflösung

▶16-Bit-Auflösung mit einer Amplitude von 1 mVpp bis 10 Vpp für eine höhere Amplitudengenauigkeit

▶Mit Arb-Upgrade 1 MSa/Kanal Standard-Wellenformspeicher, optional 16 MSa/Kanal für Ihre längsten Wellenformen

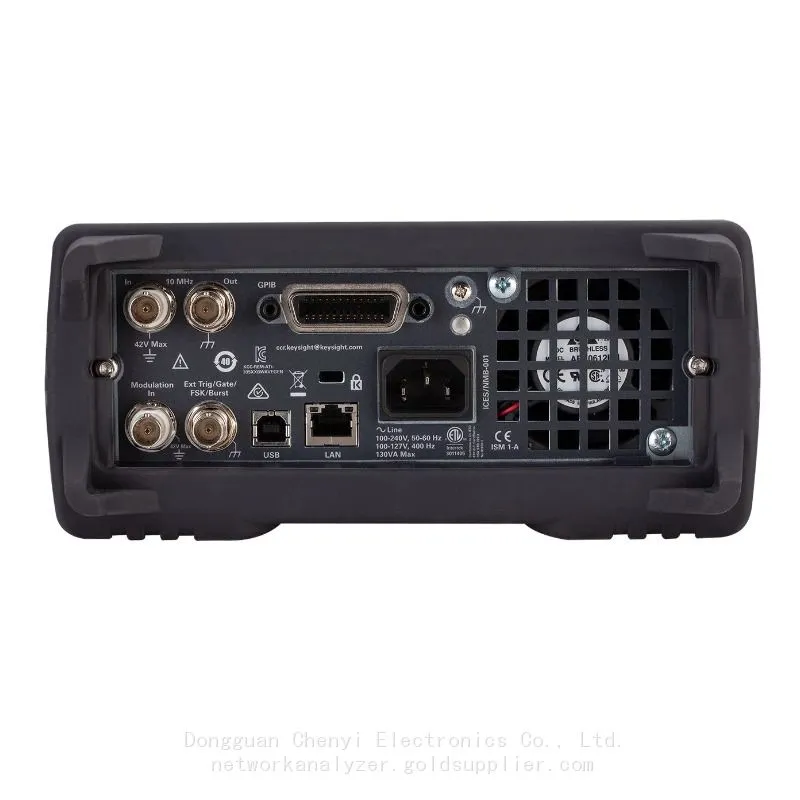

▶USB, LAN (LXI-C), GPIB-Standard für eine schnelle und einfache Verbindung mit einem PC oder einem Netzwerk

Wellenform-Erstellung und -Bearbeitung (mit Arb-Upgrade)

▶Erstellen Sie eine Wellenform von der Frontplatte aus mit dem integrierten Editor

▶Erfassen Sie eine Wellenform von einem Oszilloskop und laden Sie sie auf den Generator herunter

▶Erstellen Sie eine Wellenform in MATLAB, Microsoft® Excel usw. und laden Sie sie auf den Generator herunter

▶Laden Sie die BenchVue Basic-App kostenlos herunter, um Ihre Geräte zu steuern

Keysight 33500B Series Wellenformgeneratoren mit der exklusiven Trueform-Signalgenerierungstechnologie bieten mehr Leistung,

 Fidelity und Flexibilität als die DDS-Generatoren der vorherigen Generation. Generieren Sie einfach das gesamte Spektrum der Signale, die Sie brauchen.

Verwenden Sie Geräte mit Zuversicht, wenn der Signalgenerator die Signale ausgibt, die Sie erwarten.

Der 33519B kann einfach aktualisiert werden, um beliebige Wellenform-Funktionen hinzuzufügen, wenn sich Ihre Anforderungen ändern.

HINWEIS: 1-Kanal-Generatoren können nicht auf 2-Kanal-Generatoren aktualisiert werden.

Modulation und integrierte Wellenformen

17 beliebige Wellenformen integriert, einschließlich Standardwellenformen wie Sinus, Rechteck, Rampe, PRBS und Gauß'sches

Rauschen. sowie spezielle Wellenformen: Kardial, Haversin und Lorentz. Integrierte Modulationen umfassen AM, FM,

PM, FSK und PWM.

Fähigkeit zur Wellenformaddition und -kombination

Fügen Sie nur über einen einzigen Kanal Rauschen zu Ihrem Signal hinzu, um die Grenzen und Verzerrungen zu testen. Sie können Dual-Ton-Multifrequenzsignale erstellen, ohne einen Zwei-Kanal-Generator zu benötigen, was bedeutet, dass Sie Ihr Budget für andere

Testanforderungen aufrechterhalten können. Bei einem Zwei-Kanal-Modell können Sie bis zu vier Signale addieren und kombinieren.

Signal Integrity: Outputting the Signals You Expect

Wenn Ihr Generator Störsignale oder Harmonische erzeugt, werden Sie Schwierigkeiten haben, zuverlässige Designs zu erstellen.

Um erfolgreich zu sein, müssen Sie mit sauberen, präzisen, rauscharmen Signalen testen. Keysight Trueform-Funktions-/Beliebige-Wellenform-Generatoren

 bieten die höchste Signalqualität, sodass Sie die genauen Wellenformen erzeugen können, die Sie für Ihre anspruchsvollsten

Messungen benötigen. Sie können sicher sein, dass Sie in Ihren Messungen die Eigenschaften Ihres Designs und nicht die

Ihres Wellenformgenerators sehen.

Lowest jitter

Mit einer Jitterung von nur 1 ps bieten Trueform-Funktions-/Beliebige-Wellenform-Generatoren eine außergewöhnliche Kantenstabilität. Sie

können sie sogar als Systemuhr für die Zeitsteuerung und Auslösung Ihrer anderen Instrumente verwenden. Mit einer besseren Jitterleistung

können Sie die Kanten genauer platzieren, was Ihnen hilft, die Zeitfehler in Ihrem Schaltungsdesign zu reduzieren.

Geringste harmonische Verzerrung

Mit einer Gesamt-Harmonischen-Verzerrung von nur 0,03% bieten Trueform-Wellenformgeneratoren bis zu 5-mal bessere Wiedergabetreue als andere Generatoren.

 Reine, störungsfreie Signale bringen keine Rauschen oder Artefakte ein. Sehen Sie die Eigenschaften Ihres Designs, nicht die des Wellenformgenerators

 bei Ihren Messungen.

Trueform-Arbitrary-Waveform-Generatoren: Erzeugung eines breiten Signalspektrums für die anspruchsvollsten Anforderungen

Trueform-Funktions-/Arbitrary-Waveform-Generatoren verwenden eine Technologie, die jeden Punkt Ihres Signals exakt

wie Sie es entworfen haben wiedergibt. Das bedeutet, um die Robustheit Ihres Designs zu testen, können Sie ein spezifisches Signal mit Rauschen, Überschwingern

Spitzen und Ausfällen genau dort erzeugen, wo Sie sie benötigen.

Keine Aliasing-Effekte

Definieren Sie jede Wellenformgestalt und jede Wellenformlänge mithilfe der Trueform-Arbitrary-Waveform-Funktion. Spielen Sie Ihre Signale wie definiert

Bei Ihrer exakten Abtastrate, ohne die Gefahr, kurzdauernde Anomalien zu übersehen, die für die Prüfung der Gerätereliabilität von entscheidender Bedeutung sind.

Standard-Tiefspeicher

Wenn Sie Ihr Design mit langen, komplexen Wellenformen mit einer Vielzahl von Anomalien testen möchten, müssen Sie sicherstellen, dass

Ihr Wellenformgenerator über genügend Speicher verfügt. Die 33500B- und 33600A-Serie verfügen standardmäßig über einen Tiefspeicher von 1 M Samples bzw. 4 M Samples.

Typische DDS-Generatoren bieten nur einen Bruchteil dieser Kapazität. Darüber hinaus sind höhere Speicheroptionen bis zu 64 MSamples verfügbar, um Ihre komplexesten Wellenformen zu verarbeiten.

Impulsgenerator mit schnellen Flankenzeiten

Erzeugen Sie Impulse bis zu 100 MHz mit der Trueform-Funktion / beliebigen Wellenformgeneratoren. Die meisten DDS-basierten Generatoren bieten eine reduzierte

Bandbreite bei der Erzeugung von Impulsen. Trueform-Wellenformgeneratoren erzeugen einen höheren Harmonischengehalt, was schnelle Übergänge ermöglicht.

Wie ein spezieller Pulsgenerator können die Flankenzeiten unabhängig voneinander bis auf 2,9 ns eingestellt werden, was doppelt so schnell ist wie bei einem typischen Funktionsgenerator.

Kanalkopplung mit Basisband-Generierungsfähigkeit

Die Kanalkopplung vereinfacht den Betrieb eines Zwei-Kanal-Funktionsgenerators. Beide Kanäle können

mit einem einzigen Parameter für Phase, Amplitude oder Frequenz gesteuert werden, was es einfach macht, Differenz- oder Tracking-Signale zu erzeugen.

Darüber hinaus wurde die Erzeugung von IQ-Signalen jetzt mit dem IQ-Basisband-Signal-Player für Trueform-Funktions-/Arbitrary-Waveform-Generatoren einfacher.

Der IQ-Basisband-Signal-Player konfiguriert und steuert beide Kanäle, als wären sie ein einziger Kanal.

 Er hält auch die Phase jedes Kanals im nominalen IQ-Bereich. Gehen Sie schnell von der Simulation zur Signalgenerierung, um Ihre RF-Komponente

 oder Systemdesign zu testen.

Wählen Sie jetzt die benötigten Funktionen und upgraden Sie einfach, wenn sich Ihre Anforderungen ändern

Bei den meisten Wellenformgeneratoren bekommen Sie, was Sie bezahlen, wenn Sie Ihr Instrument kaufen. Allerdings gibt es bei den

33500B und 33600A Series Funktions- / Arbiträrewellenformgeneratoren vier verschiedene Modelle auswählen, sodass Sie

 die Funktionen erwerben können, die Sie jetzt benötigen, und später einfach upgraden können, wenn sich die Anforderungen Ihres Projekts ändern. Ihre Investition in Testausrüstung ist geschützt.

 Wenn Sie für die Erzeugung komplexerer Signale mehr Speicher benötigen, können Sie diese Fähigkeit später einfach über Software-Upgrades hinzufügen. Und es gibt

keine Preisnachteile, wenn Sie die Fähigkeit später hinzufügen.
