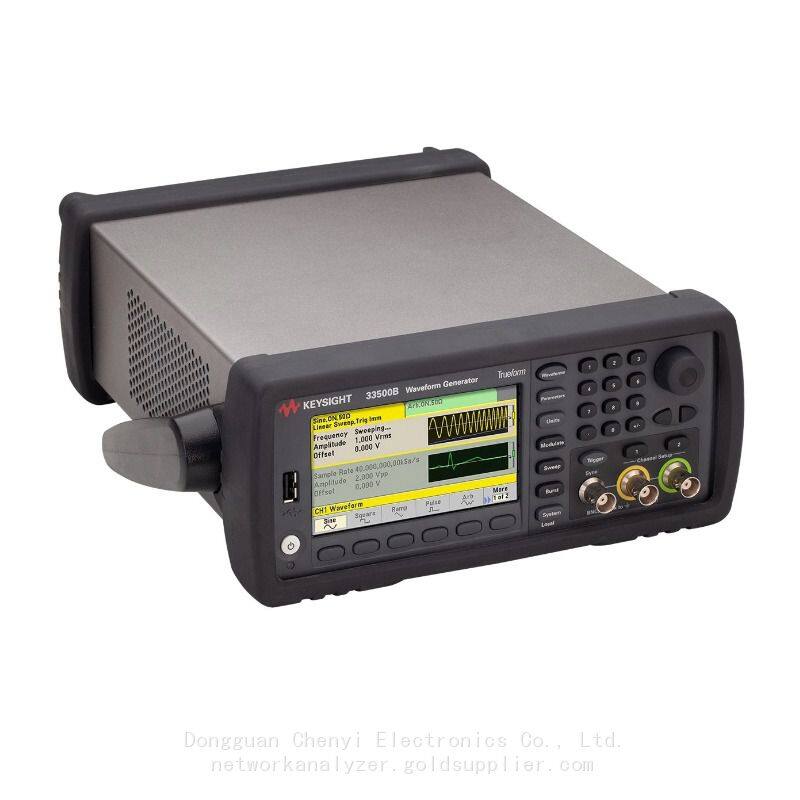

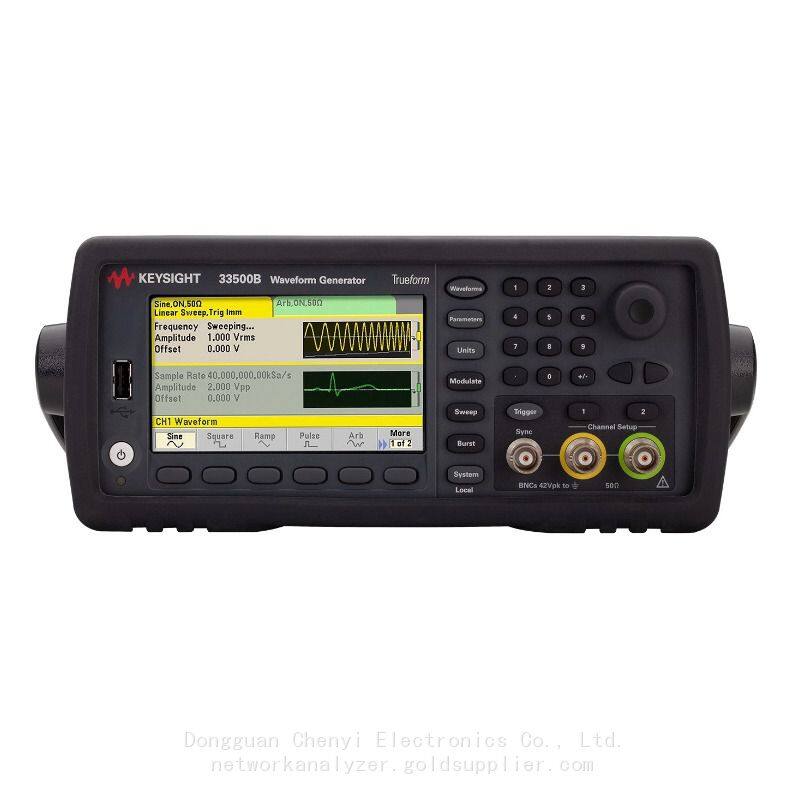

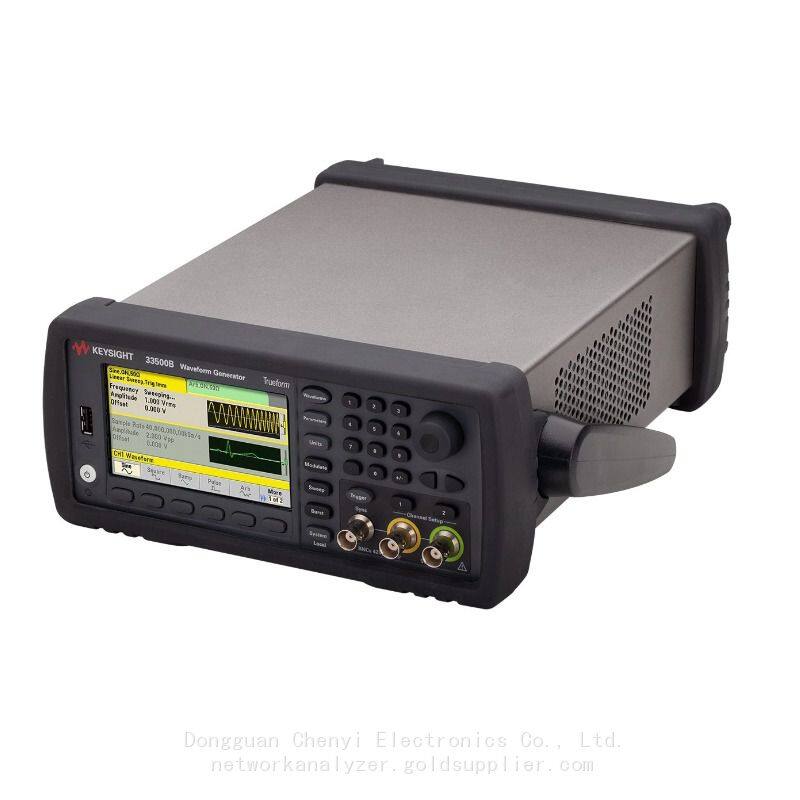

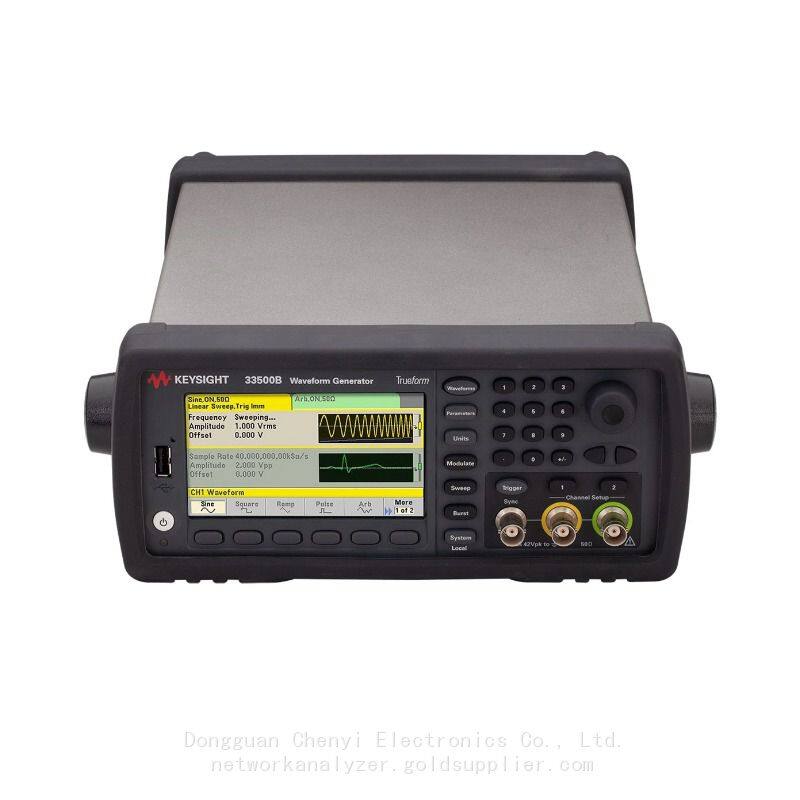

Keysight 33519B Gerador de Formas de Onda, 30 MHz, 1 Canal

Keysight 33519B Waveform Generator, 30 MHz, 1-Channel

Keysight 33522B  Waveform Generator , 30 MHz , 2-Channel  with Arb

Keysight 33521B  Waveform Generator , 30 MHz , 1-Channel  with Arb

Keysight 33520B  Waveform Generator , 30 MHz , 2-Channel

Keysight 33519B  Waveform Generator , 30 MHz , 1-Channel

Keysight 33512B  Waveform Generator , 20 MHz , 2-Channel  with Arb

Keysight 35511B  Waveform Generator , 20 MHz , 1-Channel  with Arb

Keysight 33510B Waveform Generator , 20 MHz , 2-Channel

Keysight 33509B Waveform Generator , 20 MHz , 1-Channel

Keysight 33622A Waveform Generator , 120 MHz , 2 Channel

Keysight 33621A Waveform Generator , 120 MHz , 1 Channel

Keysight 33611A Waveform Generator , 80 MHz , 1 Channel

Keysight 33612A Waveform Generator , 80 MHz , 2 Channel

Keysight EDU33212A  Waveform Generator , 20 MHz , 2 Channel

Keysight EDU33211A  Gerador de Formas de Onda, 20 MHz, 1 Canal

Keysight FG33531A     Gerador de Formas de Onda, 100 MHz, Um Canal

Keysight FG33532A     Gerador de Formas de Onda, 100 MHz, Dois Canais

O gerador de formas de onda 33519B oferece a tecnologia exclusiva Trueform da Keysight, que oferece capacidades inigualáveis

para gerar uma ampla gama de sinais para suas medições mais exigentes.

Destaques

Tecnologia exclusiva Trueform

▶Capacidades inigualáveis para gerar uma ampla gama de sinais para suas medições mais exigentes

▶Ondas senoidais com distorção harmônica 5 vezes menor para sinais mais puros

▶Pulso de até 30 MHz com jitter 10 vezes menor para um tempo mais preciso

▶Capacidade opcional de forma de onda arbitrária ponto a ponto com sequenciamento para uma representação mais precisa

  de sinais definidos pelo usuário

Recursos do instrumento

▶Taxa de amostragem de 250 MSa/s para formas de onda arbitrárias com maior resolução temporal

▶Resolução de 16 bits com amplitude de 1 mVpp a 10 Vpp para maior precisão de amplitude

▶Com upgrade arb, memória de forma de onda padrão de 1 MSa/canal, opcional de 16 MSa/canal para suas formas de onda mais longas

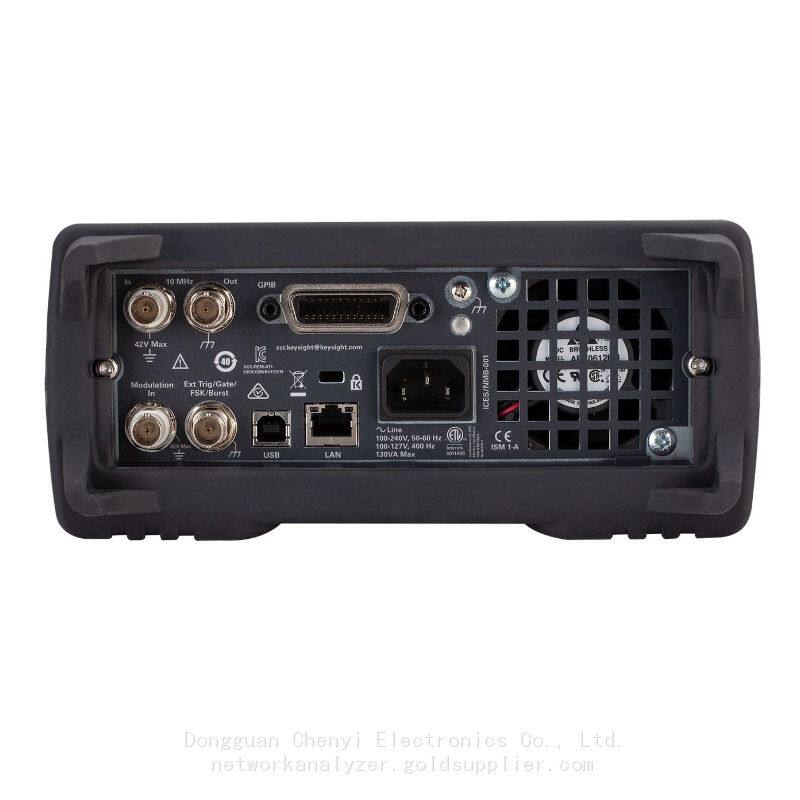

▶USB, LAN (LXI-C), GPIB padrão para conectividade rápida e fácil ao PC ou rede

Criação e edição de formas de onda (com upgrade arb)

▶Crie uma forma de onda a partir do painel frontal usando o editor embutido

▶Capture uma forma de onda de um osciloscópio e baixe-a para o gerador

▶Crie uma forma de onda no MATLAB, Microsoft® Excel, etc. e baixe-a para o gerador

▶Baixe o aplicativo BenchVue Basic gratuitamente para controlar seus instrumentos

Geradores de formas de onda Keysight 33500B Series com tecnologia exclusiva de geração de sinal Trueform oferecem mais capacidade,

 fidelidade e flexibilidade do que os geradores DDS da geração anterior. Gere facilmente toda a gama de sinais que você precisa para o seu

Confie nos dispositivos sabendo que o gerador de sinais está emitindo os sinais que você espera.

O 33519B pode ser facilmente atualizado para adicionar recursos de forma de onda arbitrária conforme suas necessidades mudam.

OBSERVAÇÃO: Geradores de 1 canal não podem ser atualizados para geradores de 2 canais.

Modulação e formas de onda internas

17 formas de onda arbitrárias internas, incluindo formas de onda padrão como seno, quadrada, rampa, PRBS e Gaussiana

Ruído. Além de formas de onda especiais: Cardíaca, Haversina e Lorentz. As modulações internas incluem AM, FM,

PM, FSK e PWM.

Capacidade de somar e combinar formas de onda

Adicione ruído ao seu sinal para testes de margem e distorção usando apenas um único canal. Você pode criar sinais multifrequência de dois tons sem um gerador de dois canais, o que significa que pode economizar seu orçamento para outras

necessidades de teste. Em um modelo de dois canais, você pode somar e combinar até quatro sinais.

Integridade do Sinal: Gerando os Sinais que Você Espera

Se seu gerador estiver introduzindo sinais espúrios ou harmônicos, você terá dificuldade em produzir projetos confiáveis.

Para ter sucesso, você precisa testar com sinais limpos, precisos e de baixo ruído. Os geradores de funções/forma de onda arbitrária Keysight Trueform

 oferecem a maior fidelidade de sinal, para que você possa gerar exatamente as formas de onda que precisa para suas medições mais desafiadoras.

Você pode ter certeza de que está vendo as características do seu projeto, e não as do seu gerador de formas de onda, em suas medições.

Menor jitter

Com jitter tão baixo quanto 1 ps, os geradores de funções/forma de onda arbitrária Trueform oferecem estabilidade de borda excepcional. Você

até pode usá - los como um relógio do sistema para cronometrar e disparar seus outros instrumentos. Com melhor desempenho de jitter,

você pode posicionar as bordas com mais precisão, ajudando a reduzir erros de tempo em seu projeto de circuito.

Menor distorção harmônica

Com distorção harmônica total de apenas 0,03%, os geradores de forma de onda Trueform oferecem até 5 vezes mais fidelidade do que outros geradores.

 Sinais limpos e livres de espúrios não introduzem ruído ou artefatos. Veja as características do seu projeto, não as do gerador de forma de onda,

 em suas medições.

Geradores Arbitrários Trueform: Gerando uma Amplitude Completa de Sinais para as Requisitos Mais Demanding

Geradores de funções/ondas arbitrárias Trueform usam uma tecnologia que reproduz exatamente cada ponto do seu sinal

como você o projetou. Isso significa que, para testar a robustez do seu projeto, você pode criar um sinal específico com ruído, sobrepicos,

picos e interrupções exatamente onde você precisa deles.

Sem aliasing

Defina qualquer forma de onda e qualquer comprimento de onda usando a capacidade de onda arbitrária Trueform. Reproduza seus sinais conforme definido,

Ao seu ritmo de amostragem exato, sem a chance de perder anomalias de curta duração que são críticas para testar a confiabilidade do dispositivo.

Memória profunda padrão

Se você quiser testar o seu projeto com formas de onda longas e complexas com uma variedade de anomalias, você precisa ter certeza de que

o seu gerador de formas de onda tenha memória suficiente. As séries 33500B e 33600A vêm com memória profunda de 1 M amostras e 4 M amostras respectivamente. Geradores DDS típicos oferecem apenas uma fração dessa capacidade. Além disso, opções de memória mais alta de até 64 MSamples estão disponíveis para lidar com as suas formas de onda mais complexas.

Gerador de pulsos com tempos de borda rápidos

Crie pulsos de até 100 MHz com a função Trueform / geradores de formas de onda arbitrárias. A maioria dos geradores baseados em DDS oferece largura de banda reduzida ao gerar pulsos. Geradores de formas de onda Trueform produzem conteúdo harmônico mais alto, permitindo transições rápidas.

Como um gerador de pulsos dedicado, os tempos de borda podem ser configurados independentemente até 2,9 ns, o que é duas vezes mais rápido do que um gerador de funções típico.

Acompanhamento de Canais com Capacidade de Geração de Banda Básica

O acompanhamento de canais simplifica a operação de um gerador de funções de dois canais. Ambos os canais podem ser controlados

com um único parâmetro para fase, amplitude ou frequência, tornando simples a criação de sinais diferenciais ou de acompanhamento

sinais. Além disso, a geração de sinais IQ agora ficou mais fácil com o Reprodutor de Sinais de Banda Básica IQ para

geradores de funções Trueform / ondas arbitrárias.

O Reprodutor de Sinais de Banda Básica IQ configura e controla ambos os canais como se fossem um único canal.

 Ele também mantém a fase de cada canal no limite nominal IQ. Rapidamente, passe da simulação para a geração de sinais para testar seu componente RF

 ou projeto de sistema.

Selecione as Capacidades que Precisa Agora, Em seguida, Atualize Facilmente Quando Suas Necessidades Mudarem

Com a maioria dos geradores de formas de onda, você obtém o que paga quando compra seu instrumento. No entanto, com os geradores de funções/ondas arbitrárias da série 33500B e 33600A, há quatro modelos diferentes para escolher, para que você possa comprar

 a capacidade que precisa agora e simplesmente atualizá - la mais tarde, quando as necessidades do seu projeto mudarem. Seu investimento em equipamento de teste está protegido.

 Se você precisar de memória mais profunda para gerar sinais mais complexos, pode facilmente adicionar essa capacidade mais tarde com atualizações de software. E não há penalidade de preço para adicionar a capacidade mais tarde.
