Signal Hound SM435B Analizador de espectro en tiempo real, receptores de monitoreo, pruebas de ondas milimétricas Powerho

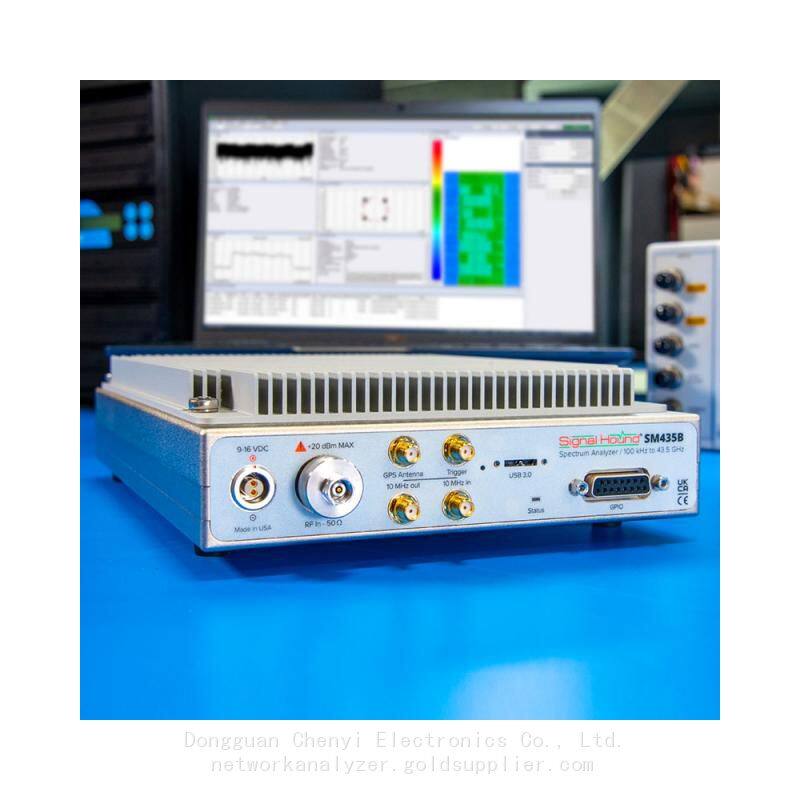

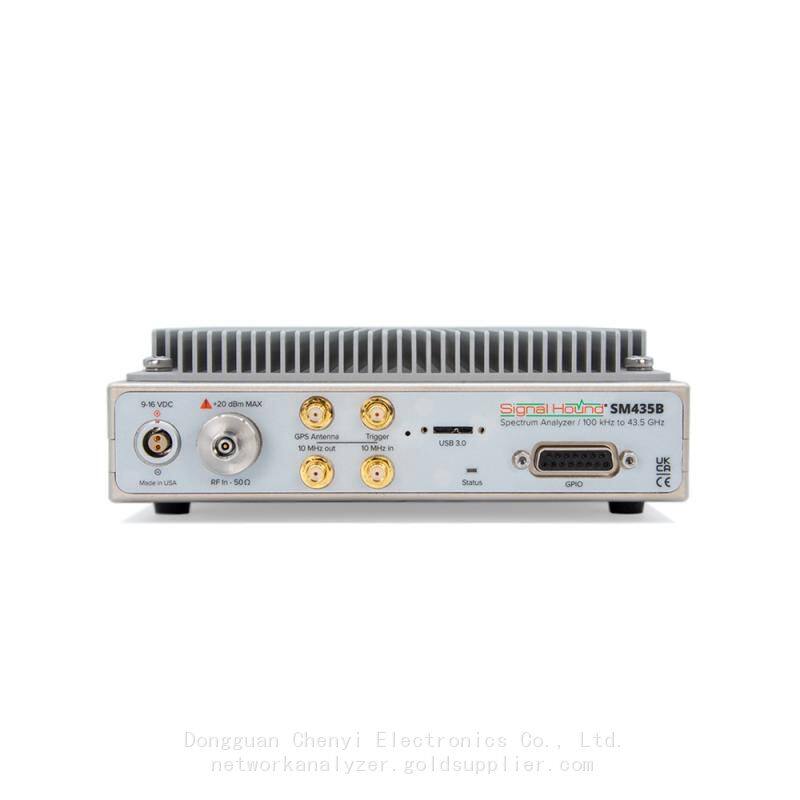

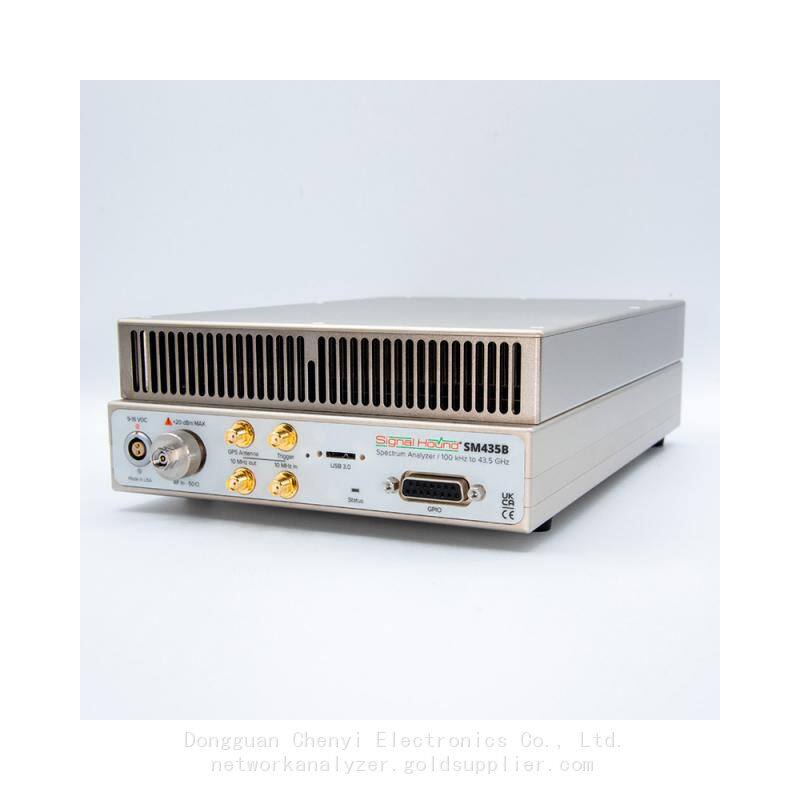

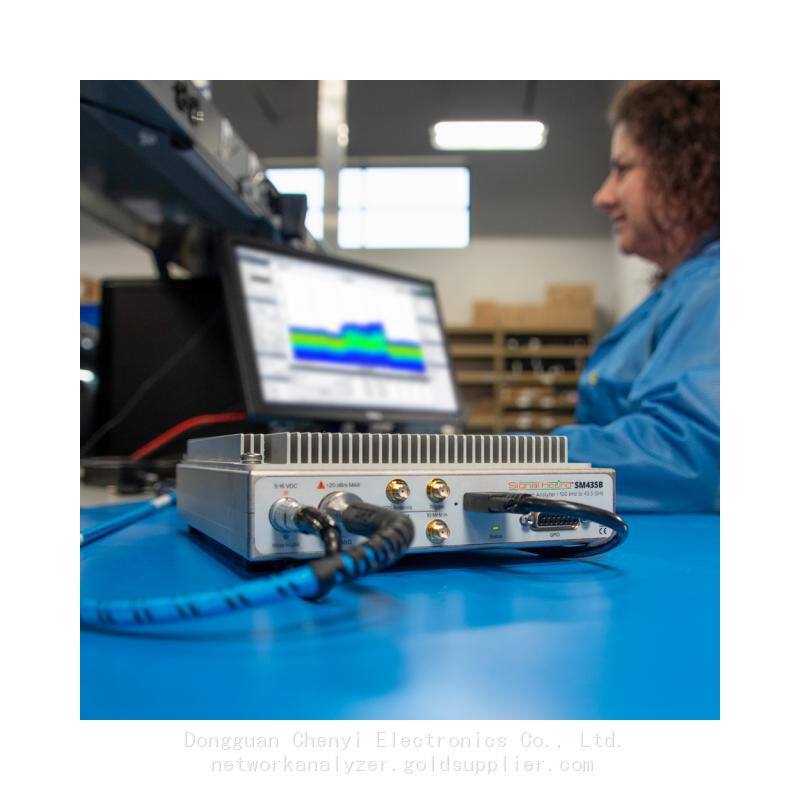

Potencia de prueba de ondas milimétricas de 43,5 GHz: Un profundo análisis del Signal Hound SM435B

I. Un cambio de juego en ondas milimétricas que rompe el monopolio de instrumentos de alta gama

A medida que la implementación de las ondas milimétricas 5G entra en una fase crítica y las comunicaciones aeroespaciales demandan pruebas de frecuencia más amplias, los ingenieros han enfrentado durante mucho tiempo un dilema: los analizadores de espectro de primera categoría cuestan cientos de miles de dólares, mientras que los modelos de gama media tienen dificultades para cubrir frecuencias por encima de 40 GHz. El Analizador de Espectro en Tiempo Real Signal Hound SM435B rompe esta barrera con una cobertura de frecuencia ultraancha (100 kHz - 43,5 GHz), un ancho de banda instantáneo (IBW) de 160 MHz y un rendimiento de ruido de fase que rivaliza con los instrumentos de alta gama.

Con un peso de solo 3,7 kg, este dispositivo compacto está equipado con un FPGA Intel Arria 10 y un reloj OCXO disciplinado por GPS, manteniendo una precisión de la base de tiempo de ±5×10⁻¹⁰ incluso en temperaturas extremas (-40 °C a 65 °C). Como dice Bruce Devine, CEO de Signal Hound: "A través del diseño de PCB de clase 50 GHz y la optimización del amplificador de alta linealidad, hemos hecho que las pruebas de ondas milimétricas estén al alcance de cada equipo de ingeniería."

II. Avances técnicos detrás de las impresionantes especificaciones

1. Capacidades de captura en tiempo real y de banda ultraancha

• Rango de frecuencia: 100kHz a 43.5GHz, abarcando desde aplicaciones de telefonía móvil hasta aplicaciones de ondas milimétricas militares

• Ancho de banda en tiempo real: 160MHz IBW con transferencia de bloque de búfer I/Q de 2 segundos, lo que permite el flujo de datos de alta velocidad a PCs a través de USB 3.0

• Velocidad de barrido: 1THz/s a 30kHz RBW (modo de ventana Nuttall) – 10 veces más rápido que los analizadores tradicionales para capturar interferencias transitorias

2. Precisión de medición de gama alta

 ,

3. Expansión flexible y automatización

• Software Ecosystem: El software Spike ofrece pantallas de cascada espectral, Disparador de Máscara de Frecuencia (FMT) y una interfaz en chino simplificado

• Open API: Soporte para la integración de algoritmos DSP personalizados para una conexión perfecta con equipos de prueba automatizados (ATE)

• Rich Interfaces: USB 3.0 + GPIO + Puerto de sincronización de 10MHz, expandible a un receptor pre - conforme de EMC o un registrador de señales

III. Valor práctico desde el laboratorio al campo

1. Validación de señales en la implementación de 5G en ondas milimétricas

Un ingeniero de un fabricante de equipos de telecomunicaciones señaló: "Al probar las señales de la estación base de 28GHz con el SM435B, su ancho de banda instantáneo (IBW) de 160MHz captura completamente las señales moduladas en 64QAM, y las mediciones de EVM difieren solo en 0.03% con respecto al Keysight N9040B, a menos de 1/3 del costo". La función de marca de tiempo GPS también permite el análisis sincronizado de señales en múltiples sitios.

2. Revolución de la eficiencia en las prepruebas de CEM

Las pruebas tradicionales de CEM requieren visitas costosas a laboratorios, pero el SM435B admite BW de resolución de CISPR (200Hz/9kHz/120kHz, etc.) y software gratuito de análisis de EMI para preescaneos de emisiones conducidas/radiadas durante la I+D. Un fabricante de dispositivos médicos redujo en un 40% los ciclos de rectificación de CEM utilizando esta solución.

3. Funcionamiento estable en entornos extremos

Durante una prueba de 8 horas en una estación de comunicación en una meseta a -40°C, el SM435B con el Modo de amplia temperatura Opción 1 mantuvo una deriva de la base de tiempo de solo ±1×10⁻⁸, identificando con éxito interrupciones transitorias en los enlaces de comunicación satelital. Su diseño de bajo consumo de 33W también lo hace ideal para trabajos de campo con alimentación de batería.

IV. Guía de compra: ¿Quién debe elegir el SM435B?

✅ Casos de uso ideales :

• Investigación, desarrollo y mantenimiento de ondas milimétricas 5G

• Pruebas de banda ultraancha para el sector militar y aeroespacial

• Pruebas previas de cumplimiento de EMC

• Monitoreo de señales de estaciones base móviles

   Considere alternativas si:

• Se requiere transmisión en tiempo real de I/Q de ancho de banda completo de 160 MHz (elija el SM435C equipado con 10GbE)

• Es necesario un RBW por debajo de 1 Hz (se requiere fuente de señal externa)

V. Consejos de uso y actualizaciones de firmware

1. Optimización del rendimiento: Utilice un SSD con velocidad de escritura ≥250MB/s cuando capture datos I/Q por encima de 8MHz

2. Mantenimiento de la calibración: La calibración anual preserva una precisión de amplitud de ±1dB; las herramientas de exportación de datos de calibración están disponibles en el sitio web oficial

3. Actualización del firmware: El firmware V2.3 de enero de 2025 agrega el análisis de señales PRBS, accesible a través de la integración del SDK

Conclusión

El Signal Hound SM435B redefine el techo de rendimiento para los analizadores de espectro de gama media. Demuestra que "alta precisión" y "rentabilidad" no son mutuamente excluyentes: a través de una arquitectura de procesamiento distribuido FPGA+PC, se eliminan las funciones redundantes para centrar los costos en las capacidades de medición principales. Para los ingenieros que buscan equilibrar la eficiencia y el presupuesto, esta potencia en ondas milimétricas es una de las mejores soluciones disponibles en el mercado hoy.
