43,5 ГГц мощный комплекс для тестирования миллиметровых волн: углубленное исследование анализатора спектра Signal Hound SM435B

I. Игра - changer в области миллиметровых волн, разрушающий монополию на высококлассные приборы

Поскольку внедрение 5G на миллиметровых волнах вступило в критическую фазу, а аэрокосмические коммуникации требуют более широкого диапазона частот для тестирования, инженеры уже давно сталкиваются с дилеммой: топовые анализаторы спектра стоят сотни тысяч долларов, а среднего класса модели не могут охватывать частоты выше 40 ГГц. Анализатор спектра в реальном времени Signal Hound SM435B снимает эту преграду благодаря сверхширокому диапазону частот (100 кГц - 43,5 ГГц), мгновенной полосе пропускания (МПП) 160 МГц и показателям фазового шума, сопоставимым с показателями премиум - приборов.

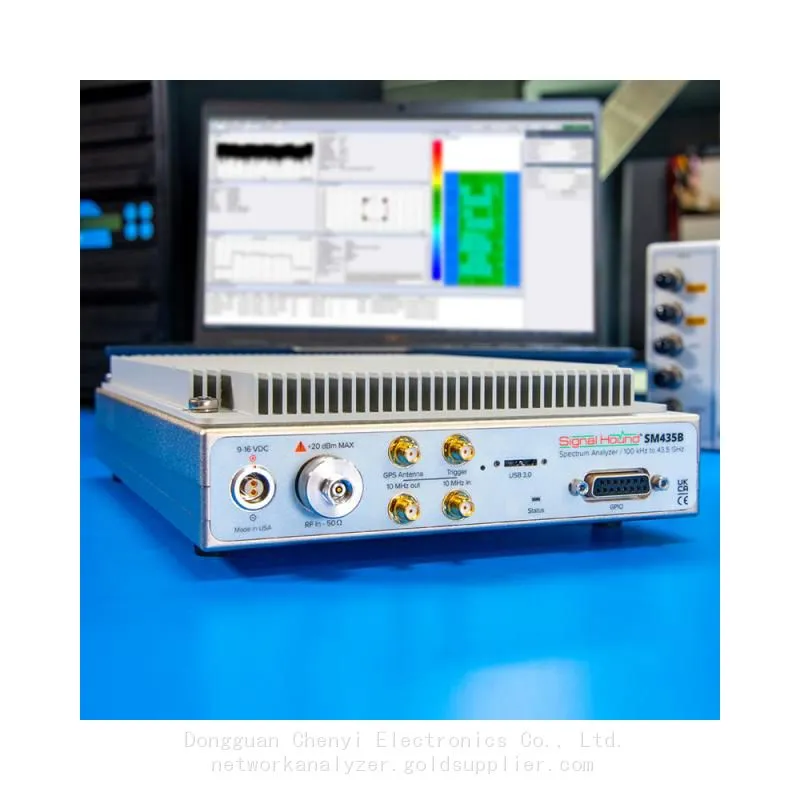

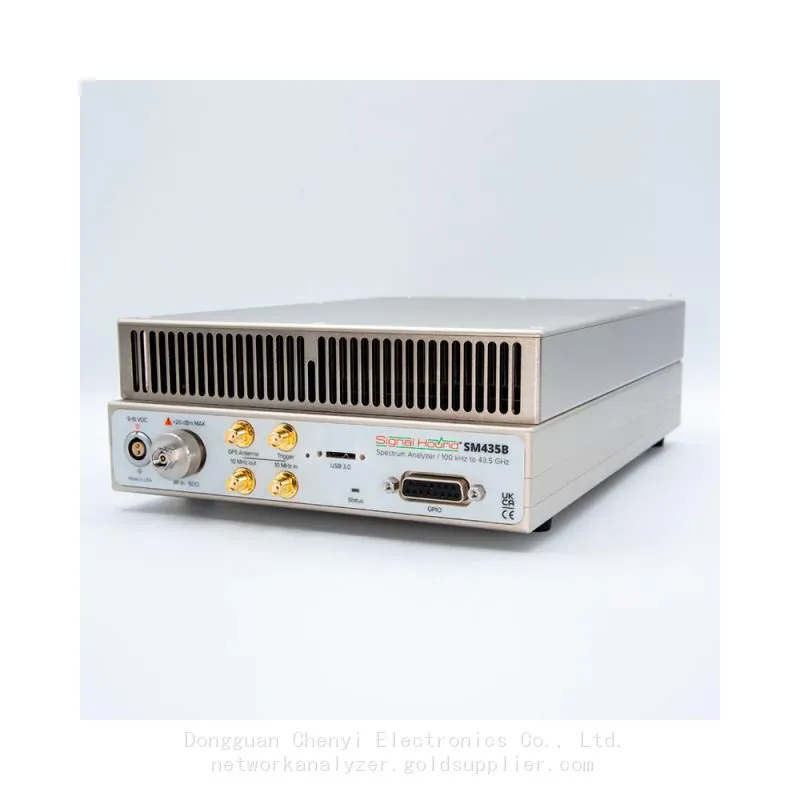

Весом всего 3,7 кг, этот компактный прибор оснащен FPGA Intel Arria 10 и кварцевым генератором с GPS - регуляцией, обеспечивая точность временной базы ±5×10⁻¹⁰ даже при экстремальных температурах (-40°C до 65°C). Как говорит Брюс Девайн, генеральный директор Signal Hound: "С помощью разработки печатных плат для 50 - ГГц - класса и оптимизации высоколинейных усилителей мы сделали тестирование миллиметровых волн доступным для каждой инженерной команды."

II. Технические прорывы, лежащие в основе впечатляющих характеристик

1. Возможности ультраширокополосного сигнала и съемки в реальном времени

• Диапазон частот: от 100 кГц до 43,5 ГГц, охватывающий все от гражданских беспроводных до военных миллиметровых волновых приложений

• Пропускная способность в реальном времени: 160 МГц ИБП с передачей блока буфера I/Q в течение 2 секунд, обеспечивающая высокоскоростную передачу данных на ПК через USB 3.0

• Скорость сканирования: 1 ТГц/с при 30 кГц РБП (режим окна Нуттолла) – в 10 раз быстрее, чем у традиционных анализаторов для захвата переходного помеха

2. Прецизионность измерений премиум-класса

 ,

3. Гибкое расширение и автоматизация

• Software Ecosystem: Программное обеспечение Spike предлагает спектральные водопадные дисплеи, триггер по частотной маске (Frequency Mask Trigger, FMT) и упрощенный интерфейс на китайском языке

• Open API: Поддерживает интеграцию пользовательских алгоритмов DSP для бесперебойного подключения к автоматизированному тестовому оборудованию (Automated Test Equipment, ATE)

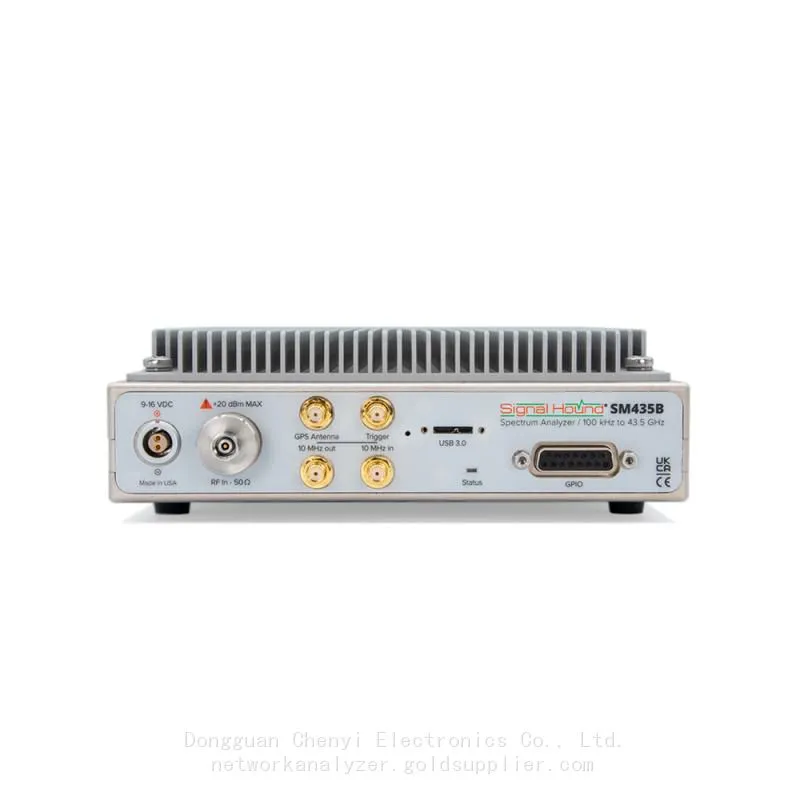

• Rich Interfaces: USB 3.0 + GPIO + 10МГц синхронизирующий порт, расширяемый до приемника предварительной согласованности EMC или регистратора сигналов

III. Практическая ценность от лаборатории до полевых условий

1. Валидация сигналов при развертывании 5G миллиметровых волн

Инженер из компании - производителя телекоммуникационного оборудования отметил: "При тестировании сигналов базовых станций на частоте 28ГГц с использованием SM435B, его полоса пропускания ИБВ в 160МГц полностью захватывает сигналы, модулированные по методу 64QAM, при этом измерения EVM отличаются от значений, полученных с помощью Keysight N9040B, всего на 0,03% - при стоимости, менее чем в 1/3 раза ниже." Функция временной метки GPS также позволяет проводить синхронизированный анализ сигналов с нескольких участков.

2. Революция в эффективности предварительного тестирования ЭМС

Традиционное тестирование ЭМС требует дорогостоящих посещений лабораторий, но SM435B поддерживает СИСПР-стандартные ширины полосы резонанса (200Гц/9кГц/120кГц и т. д.) и бесплатное программное обеспечение для анализа ЭМИ для предварительного сканирования проводимых/излучаемых излучений на этапе Р&Д. Производитель медицинских устройств снизил циклы исправления ЭМС на 40% с использованием этого решения.

3. Стабильная работа в экстремальных условиях

Во время 8-часового теста на плато-коммуникационной станции при температуре -40°C SM435B с опцией 1 «Режим широкой температурной устойчивости» сохранял дрейф временной базы всего ±1×10⁻⁸, успешно выявляя кратковременные прерывания спутниковой связи. Его низкоэнергетичный дизайн с потреблением 33Вт также делает его идеальным для полевых работ на батарейном питании.

IV. Руководство по покупке: Кто должен выбрать SM435B?

✅ Идеальные сценарии использования :

• Разработка и обслуживание 5G миллиметровых волн

• Ультраширокополосное тестирование в военной/аэрокосмической сфере

• Предварительное соответствие тестирования ЭМС

• Мониторинг сигналов мобильных базовых станций

   Рассмотрите альтернативы, если:

• Требуется реальное время поток I/Q с полной полосой пропускания 160МГц (выберите SM435C с 10GbE)

• Необходимо RBW ниже 1Гц (требуется внешний источник сигнала)

V. Советы по использованию и обновления прошивки

1. Оптимизация производительности, : Используйте SSD с скоростью записи ≥250 МБ/с при захвате данных I/Q выше 8 МГц

2. Поддержка калибровки: Ежегодная калибровка сохраняет точность амплитуды ±1 дБ; инструменты экспорта калибровочных данных доступны на официальном сайте

3. Обновление прошивки: Прошивка V2.3 от января 2025 года добавляет анализ сигнала PRBS, доступный через интеграцию с SDK

Заключение

Сигнальный анализатор Signal Hound SM435B переопределяет пределы производительности для спектральных анализаторов среднего класса. Он доказывает, что "высокая точность" и "экономичность" не являются взаимоисключающими – за счет архитектуры распределенной обработки FPGA+PC лишние функции отбрасываются, чтобы сосредоточить затраты на основные измерительные возможности. Для инженеров, которые балансируют между эффективностью и бюджетом, этот мощный миллиметровый анализатор является одним из лучших решений на рынке сегодня.,
