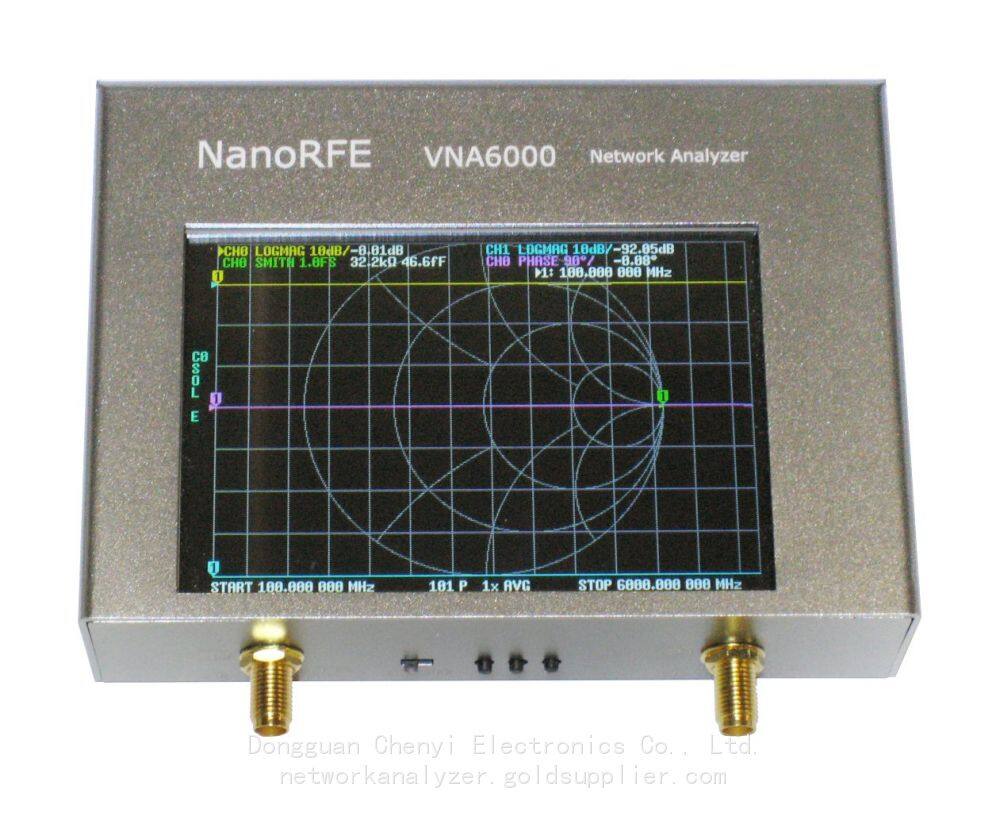

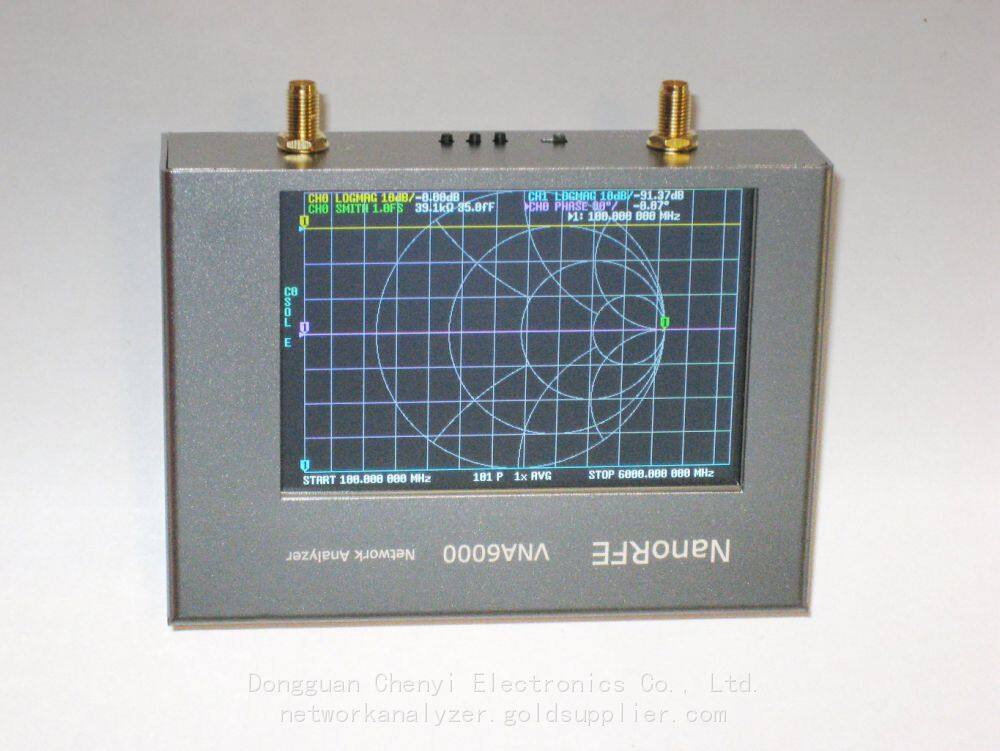

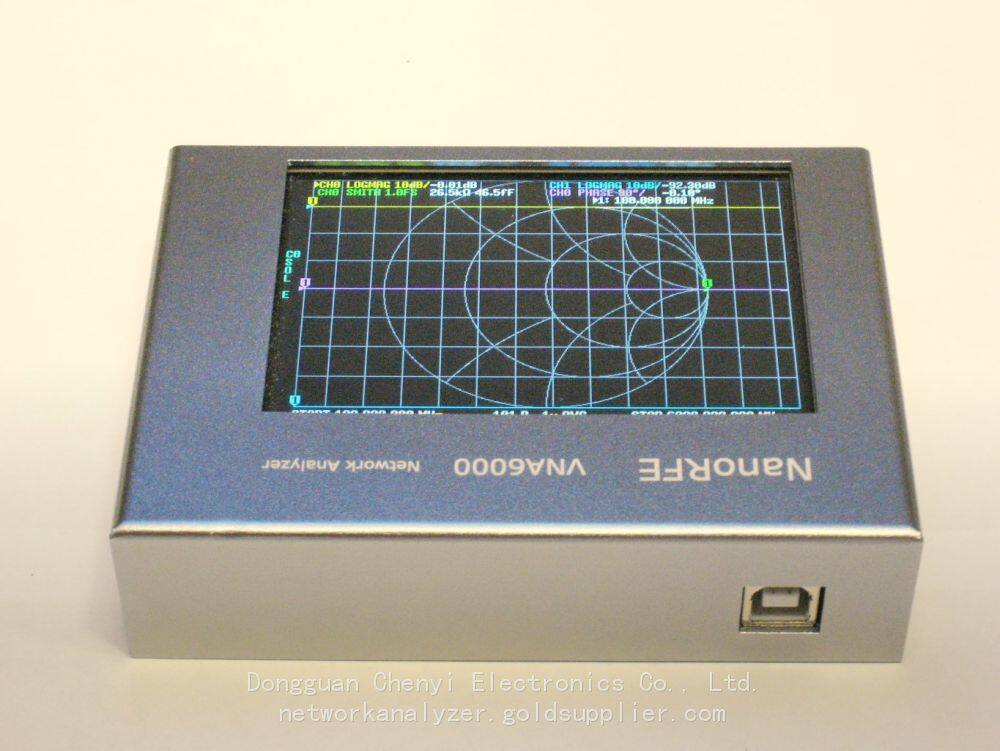

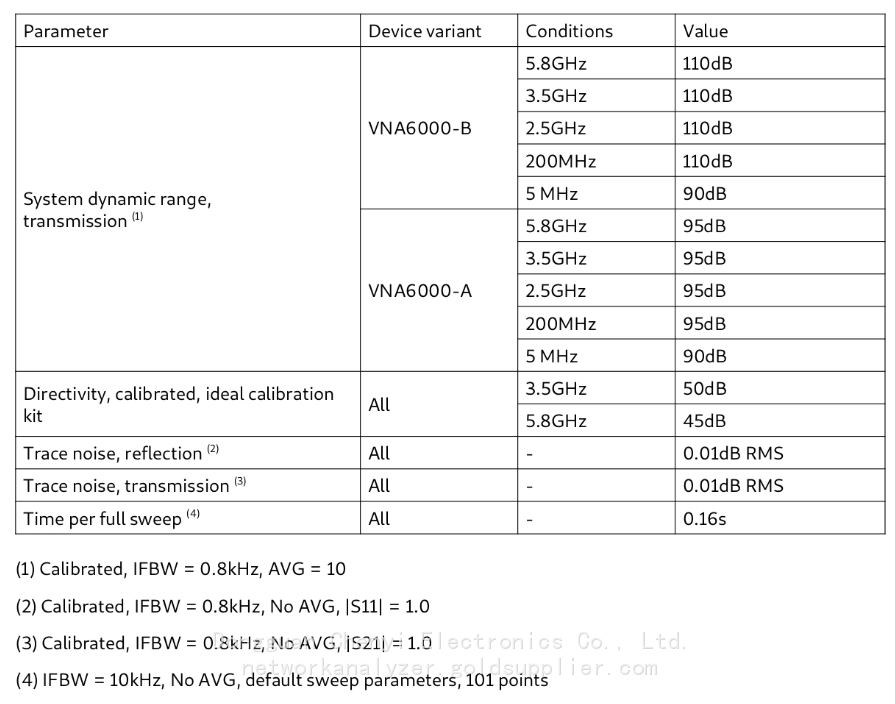

NanoRFE VNA6000-A Analizador de Redes Vectoriales Portátil

El NanoRFE VNA6000-A (comúnmente conocido como NanoVNA V3) es un analizador de red vectorial portátil de doble puerto, ligero (aproximadamente 300g) y de ancho banda (50kHz–6GHz), diseñado principalmente para pruebas in situ, ajuste de antenas y verificación rápida de componentes RF.

1. Análisis de reflexión (S11/S22)

Pérdida de retorno: Se utiliza para juzgar la calidad de la adaptación de puerto (cuanto más alta, mejor)

Relación de onda estacionaria (VSWR/SWR): el indicador más utilizado para antenas/alimentadores (<1.5 es excelente, <2.0 es utilizable)

Impedancia (Z): Parte real R, parte imaginaria X, diagrama de Smith

Aplicaciones: Adaptación de antenas, localización de fallas en cables, características de reflexión de filtros/divisores de potencia/acopladores

2. Análisis de transmisión (S21/S12)

Pérdida de inserción: Atenuación del dispositivo/cable (cuanto más baja, mejor)

Ganancia/Atentuación: Amplificador, atenuador, planitud en banda de un filtro

Fase / Retardo de grupo: Linealidad de fase, fluctuación de retardo (crítico para señales digitales/ancho banda)

Aplicaciones: Ancho de banda/rechazo de filtros, planitud de ganancia de amplificadores, consistencia de fase de cables

3. Escenarios de análisis comunes (uso típico)

Medición de antenas

Comparación de frecuencia de resonancia, ancho de banda, VSWR y ganancia

Escaneo rápido de frecuencias in situ para encontrar el punto de funcionamiento óptimo

Prueba de cables/conectores RF

Pérdida, onda estacionaria, localización de puntos de ruptura/daños (dominio del tiempo/dominio de frecuencia)

Filtro / Dúplex

Pérdida de banda pasante, supresión de banda de rechazo, rizado en banda, fluctuación de pérdida de inserción

Amplificador / Módulo activo

Ganancia de señal pequeña, ancho de banda, ajuste de entrada/salida

PCB / Placa RF

Impedancia de la línea de transmisión, impacto de via/conector, depuración de la red de ajuste

II. Problemas comunes y análisis de fallas (problemas de frecuencia media y alta en el uso)

1. Medición inexacta, fluctuación de datos y alto ruido (lo más común)

Fenómeno:

Fluctuación de la curva, mediciones repetidas inconsistentes y onda estacionaria/pérdida anormalmente alta

El error es más pronunciado en la banda de alta frecuencia (>3GHz)

Causa y solución:

Problemas de conectores/cables (representando más del 80%)

Relajación, oxidación, deflexión de la aguja y suciedad del conector SMA → Utilice una llave de torsión (0.5–0.8N·m), etanol absoluto + un paño sin pelusa para limpiar

Cables de mala calidad/envejecidos/corvados → Reemplace con cables RF de fase estable de alta calidad (SMA 50Ω)

No calibrado o falla de calibración

Se debe realizar la calibración SOLT (Corto/Circuito abierto/Carga/Pasante)

Cambio de temperatura > 5℃, se requiere recalibración después de la inserción y extracción

La configuración de parámetros es irrazonable

Si el ancho de banda de frecuencia intermedia (IFBW) es demasiado grande, ajústelo a 100Hz–1kHz para mejorar la precisión (disminuyendo la velocidad)

La potencia es demasiado alta/baja y los puntos son demasiado pocos → Reduzca adecuadamente la potencia y aumente los puntos

Interferencia electromagnética (EMI)

Esté cerca de WiFi/Bluetooth/conversor de frecuencia → Manténgase alejado de la interferencia, utilice blindaje de aluminio y colóquelo a tierra

2. Problemas de arranque / conexión / software

Fenómeno:

La computadora no reconoce el dispositivo, el software no se puede conectar, la pantalla no muestra nada / la pantalla está borrosa, o la computadora se congela

Investigación:

Cable USB / fuente de alimentación inestable → Reemplace con un cable USB3.0 corto y grueso, y use una fuente de alimentación independiente (evite el hub)

Incompatibilidad de la versión del controlador/software → Use el software original de micro-lab, reinicie y vuelva a conectar

El sistema se bloquea → Presione durante mucho tiempo el botón de encendido para restablecer, restaurar la configuración de fábrica y borrar la caché

3. Inestabilidad de fase y gran deriva

Fenómeno:

La curva de fase fluctúa y varía significativamente con la temperatura/tiempo

Razón:

Deriva de temperatura (un problema común en dispositivos portátiles)

El oscilador local no está bloqueado en fase, calentamiento insuficiente → Encienda y deje calentar durante 10–15 minutos antes de realizar la prueba

Gran diferencia de temperatura en el entorno → Intente mantener una temperatura constante y evitar la exposición a corrientes de aire/la luz solar

4. No hay señal en el puerto / no se puede detectar

El tubo de protección del puerto no se ha extraído y el relé interno está dañado

La pieza de calibración está dañada o se ha utilizado incorrectamente (Abierta/Corta/Carga mezcladas)

Error en la configuración del rango/frecuencia → Restaurar los parámetros predeterminados y volver a probar

III. Escenarios de aplicación típicos (ventajas de VNA6000 - A)

Ingeniería de antenas en el sitio

Ajuste y emparejamiento rápidos de estaciones base/drones/Wi - Fi/antenas vehiculares y búsqueda de la ubicación óptima

Línea de producción de RF / inspección de muestreo de mantenimiento

Triaje rápido de filtros, cables, conectores, divisores de potencia y cargas

Radioaficionado (HAM)

Ajuste de antenas de onda corta/UHF/VHF, alimentadores, ajuste de sintonización de antenas, monitoreo de onda estacionaria

Laboratorio / Enseñanza

Emparejamiento de impedancias, enseñanza de la carta de Smith y verificación del principio de RF

Desarrollo de productos IoT / inalámbricos

Ajuste de antenas 2.4G/5.8G/Wi - Fi 6 / Bluetooth / ZigBee y front - end de RF

IV. Puntos clave para el uso y el mantenimiento (para garantizar la estabilidad y la confiabilidad)

La calibración es la línea vital

Debe recalibrarse después de cada uso, cambio de línea, cambio de temperatura e inserción o extracción

Utilice bien las piezas de calibración: protejalas de la humedad y las caídas, y calibre regularmente

Protección del conector (más propenso a fallas)

No toque el conductor interno con las manos desnudas. Utilice etanol anhidro y papel sin pelusa para la limpieza

Ponga la tapa protectora cuando no esté en uso y evite la extracción y conexión calientes frecuentes

Hábitos de uso

Precaliente durante ≥10 minutos

Manipule con cuidado, proteja de caídas y golpes (componentes internos sensibles a RF)

Temperatura de funcionamiento: 0–40℃, evite el agua condensada

Software y datos

Guarde archivos Touchstone, CSV y PNG a tiempo

El firmware se actualiza regularmente (para solucionar problemas de deriva y linealidad)
