Signal Hound PN400 Phase Noise and VCO Test System 100 kHz a 43.5 GHz

Signal Hound PN400 Phase Noise and VCO Test System 100 kHz to 43.5 GHz

Reuniendo un impresionante ruido de fase, pruebas de VCO y mediciones de análisis de espectro en un flujo de trabajo potente y preciso.

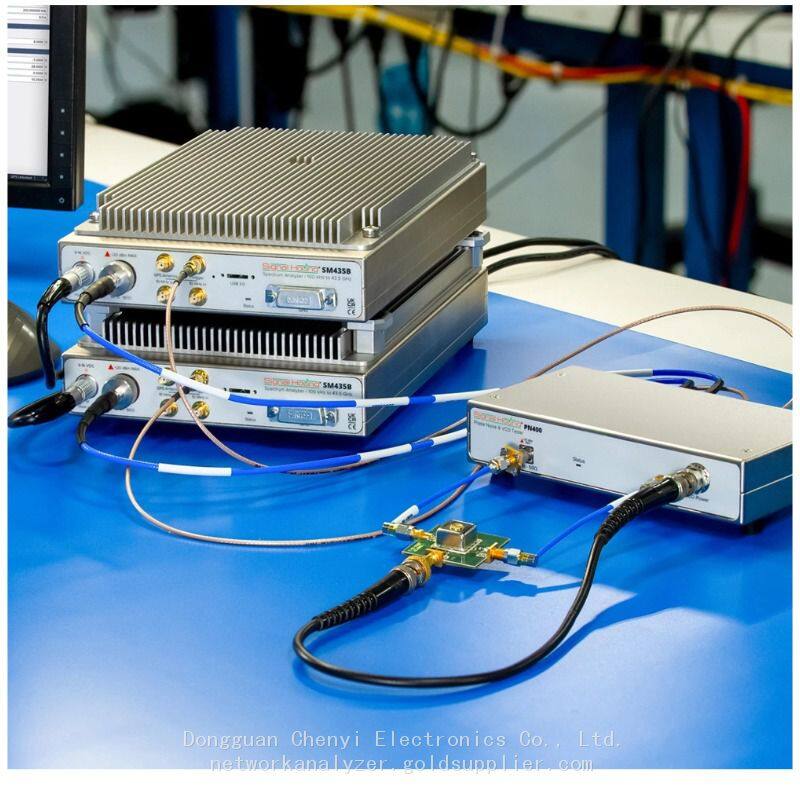

Funcionando en un rango de frecuencia de 100 kHz a 43.5 GHz, el PN400 aprovecha el poder de dos analizadores de espectro de la familia SM para crear el sistema de prueba de ruido de fase y VCO de Signal Hound. Habilitar la correlación cruzada desbloquea niveles de ruido de fase 20 - 30 dB más bajos que las capacidades de un solo SM200 / SM435. La fuente de alimentación variable de bajo ruido integrada y el voltaje de sintonización facilitan pruebas y caracterización precisas de VCO que incluyen sensibilidad de sintonización y empuje de VCO. Obtenga resultados de prueba automatizados de alto rendimiento en diversos sistemas con el PN400.

El nuevo kit de herramientas de prueba de ruido de fase PN400 de Signal Hound desbloquea una precisión de nivel empresarial y características de vanguardia en su entorno de prueba y medición. Este kit de software con muchas características se activa a través de Spike™ y requiere una compra separada con renovación anual.

Características del PN400:

Pruebas y caracterización del ruido de fase

Pruebas y caracterización del VCO

Pruebas de producción y fabricación

Caracterización de la fuente

Depuración a nivel de sistema

Todo el poder de las capacidades de análisis de espectro de Signal Hound

Requisitos para el funcionamiento del PN400:

Prueba de ruido de fase y VCO PN400

Licencia de software del kit de herramientas de prueba de ruido de fase PN400

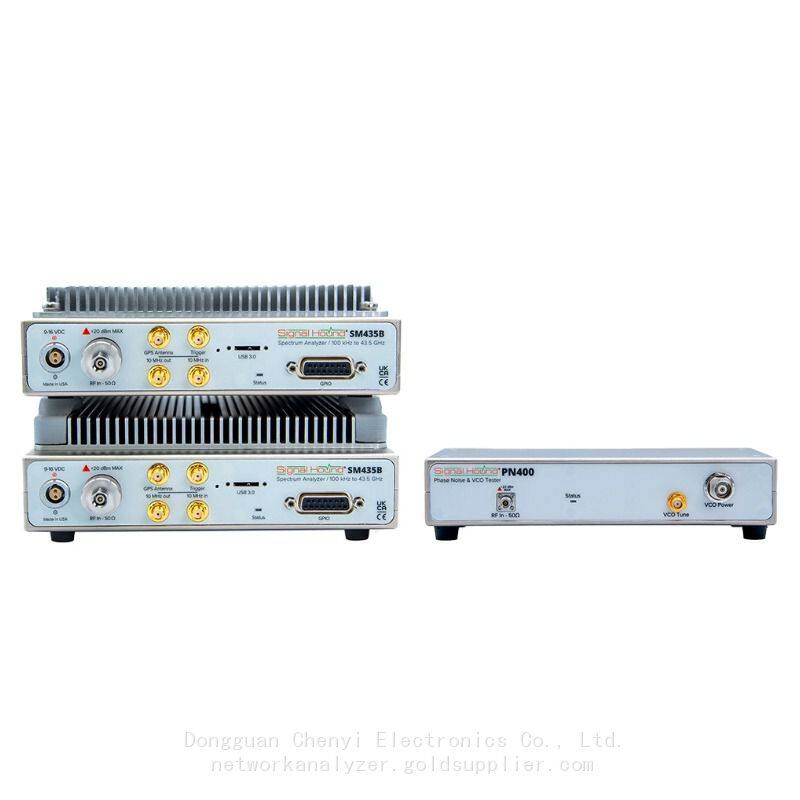

Dos (2) analizadores de espectro SM

*Combinar SM200 o SM435

*No se requieren analizadores de espectro SM si ya los tiene

Configure su PN400

Desbloquee mediciones de ruido de fase de alto rendimiento con el innovador PN400 de Signal Hound. En esta exploración en profundidad, descubra cómo configurar y emparejar el PN400 con dos dispositivos de la serie SM y nuestro software Spike para ofrecer un análisis de señal integral y una precisión inigualable en la medición del ruido de fase.

Opciones de pedido

Software：Licencia de software de 1 año

Standard：VCO Tester (puertos RF de 2.4 mm)

Option-17：VCO Tester (puertos RF de 2.92 mm)

Temperatura de funcionamiento：Standard -40°F a 185°F (-40°C a +85°C)

Tamaño y peso：7.21"x3.74"x1.78" (183 mm x 95 mm x 45 mm). 1.20 lbs. (0.55 kg)

Fuente de alimentación externa：30 V, 10 vatios (máx.)

Interfaz：USB 2.0

Requisitos del sistema：Sistema operativo Windows o Linux, arquitectura x64_86

¿Qué viene en la caja?

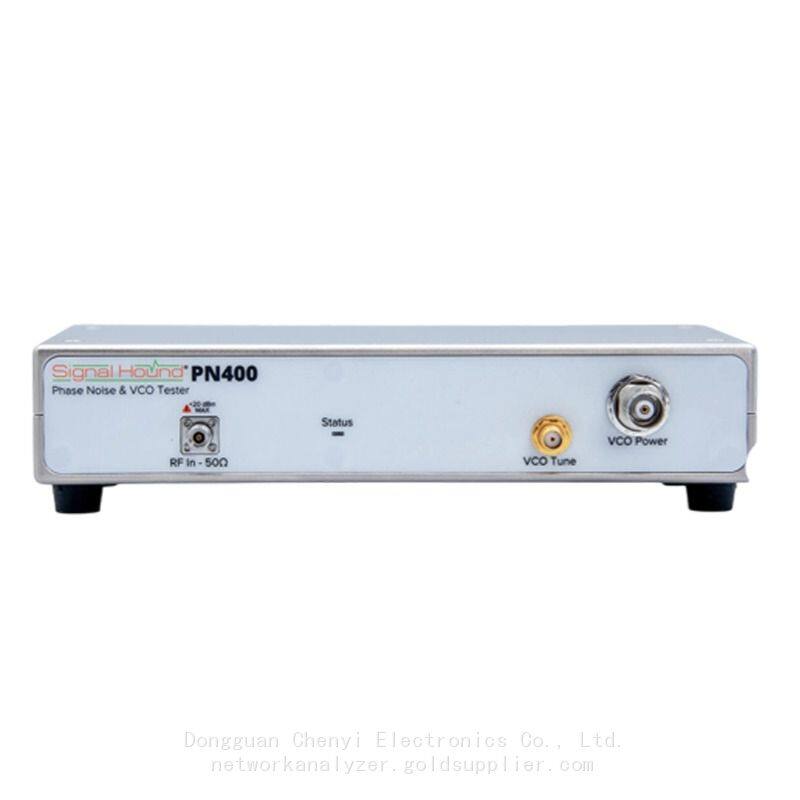

PN400 40 GHz Phase Noise & VCO Tester

Tarjeta de descarga para el software de análisis de espectro Spike™, la API de Signal Hound y los manuales

Cable USB 2.0 A(m) a B(m)

Adaptador AC/DC, 30 V, 30 W con Lemo
