rohde schwarz NRT2 medidor de potencia y reflexión Visualización simultánea de la potencia directa y la potencia inversa

rohde schwarz NRT2 medidor de potencia y reflexión  Visualización simultánea de la potencia directa y la potencia inversa

Mediciones de potencia directa y potencia de reflexión

Hechos clave

▶Operación sencilla mediante pantalla táctil

▶Visualización simultánea de la potencia directa y la potencia inversa

▶Gráfico de barras analógico y autoscale

▶Monitoreo visual de límites

▶100 % de compatibilidad de código con el modelo predecesor

El medidor de potencia direccional mide la potencia directa y la potencia de reflexión entre la fuente y la carga

Los sensores de potencia direccional miden la potencia directa y la potencia inversa en condiciones de funcionamiento. Estas mediciones son necesarias al instalar, realizar mantenimiento y monitorear transmisores, antenas y generadores RF. La familia R&S®NRT consta del medidor de potencia y reflexión R&S®NRT2 y varios sensores de potencia direccional R&S®NRT-Zxx. Gracias a su amplia gama de funciones de medición y alta precisión, se pueden utilizar en investigación, desarrollo y producción.

Características y beneficios

Operación sencilla con pantalla táctil

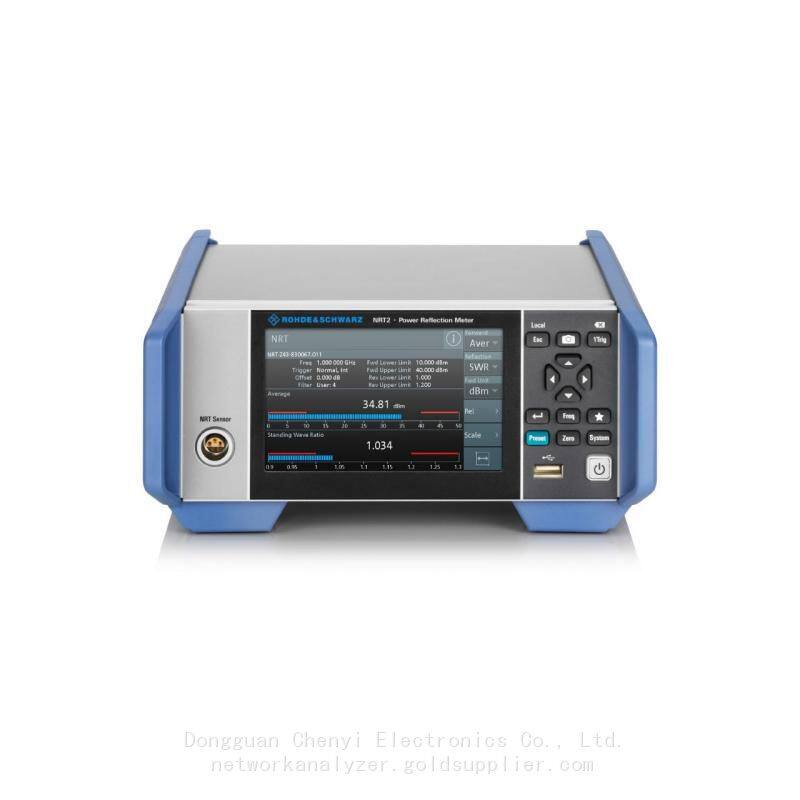

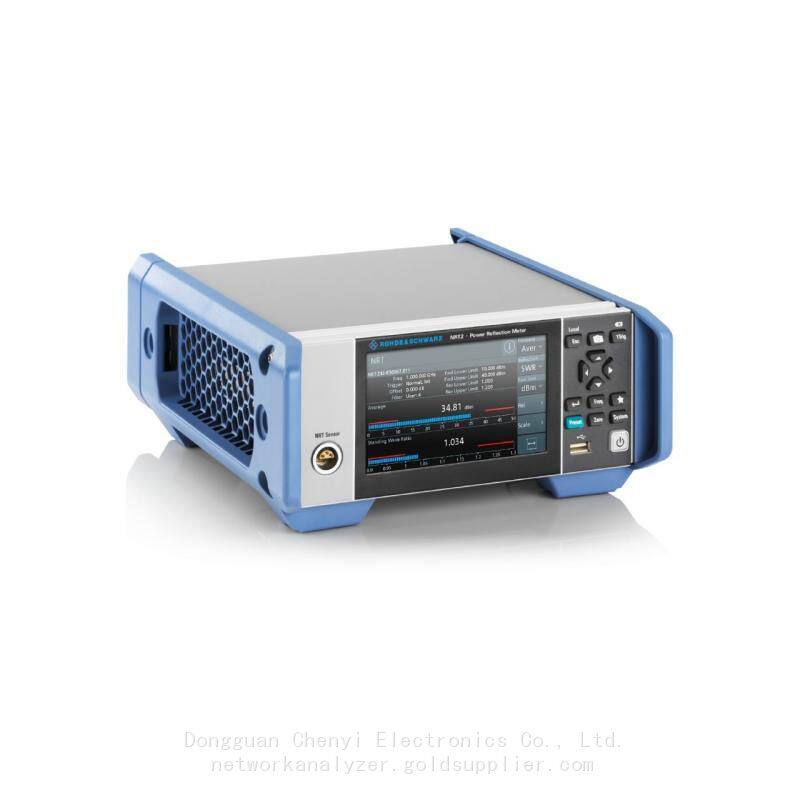

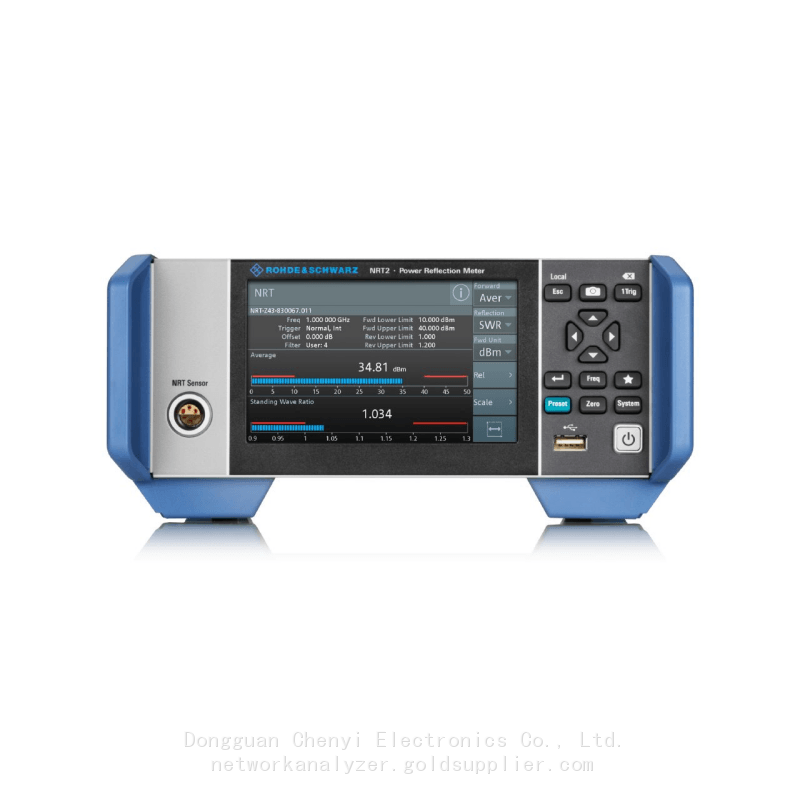

Gracias a los menús inteligentes, la unidad base compacta R&SeNRT2 con una pantalla táctil de 5" de última generación es extremadamente fácil de operar. En el nivel superior del menú, los usuarios pueden cambiar entre las mediciones más importantes. Se pueden configurar parámetros adicionales en submenús claramente estructurados. Funciones importantes como configurar frecuencias, poner a cero y tomar capturas de pantalla se pueden realizar con solo presionar un botón.

Visualización simultánea de la potencia directa y la potencia inversa

Los sensores de potencia direccional R&SeNRT - Zxx miden simultáneamente la potencia directa y la potencia inversa y calculan parámetros adicionales como la adaptación de carga. El medidor de reflexión de potencia R&S@NRT2 muestra entonces un parámetro de potencia directa y un parámetro de potencia inversa al mismo tiempo. Los resultados calculados, como la distribución de amplitud (CCDF) para señales moduladas, también se pueden mostrar.

R&S®NRT family

Varios modelos de sensores

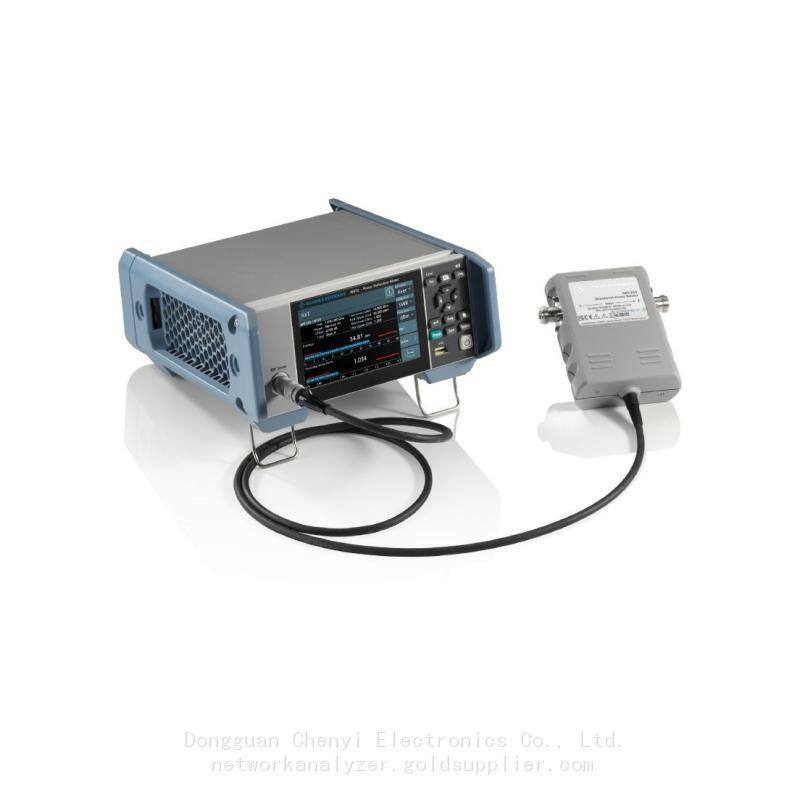

Los sensores de potencia direccional miden la potencia directa y la potencia inversa en condiciones de funcionamiento. Estas mediciones son necesarias cuando se instalan, realizan mantenimiento y se monitorean transmisores, antenas y generadores RF. La familia R&S®NRT consta del medidor de reflexión de potencia R&S®NRT2 y varios sensores de potencia direccional R&S®NRT-Zxxx.

Barra de progreso analógica y autoscale

Monitoreo visual de límites

Las mediciones se pueden mostrar como valores numéricos o en una barra de progreso analógica. Para definir el rango de medición analógico, se puede iniciar la función de autoscale presionando un botón. La escala de la barra de progreso analógica se ajusta óptimamente a la señal medida. Cada medición se puede monitorear visualmente. Los valores fuera de los límites definidos se resaltan en rojo. La barra de progreso analógica también muestra gráficamente los límites definidos en rojo.

100 % de compatibilidad de código con el modelo predecesor

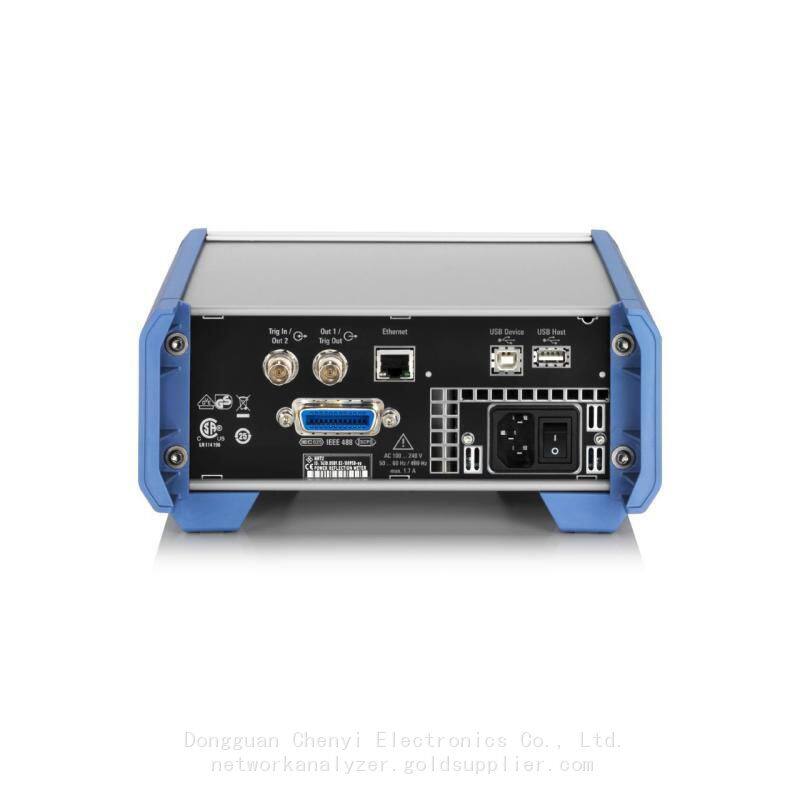

Los comandos remotos del R&SeNRT2 son 100 % compatibles en código con el conjunto de comandos del modelo R&SeNRT anterior. Esto simplifica el reemplazo del dispositivo y su integración en sistemas existentes (no se requiere programación adicional). El medidor de reflexión de potencia R&SeNRT2 se puede controlar remotamente a través de USB o LAN. La opción R&SeNRT2-B8 agrega control remoto a través de GPIB (lEEE 488).
