rohde schwarz NRT2 medidor de potência e reflexão Exibição simultânea da potência para frente e reversa

rohde schwarz NRT2 power reflection meter  Exibição simultânea da potência para frente e para trás

Medições de potência para frente e de reflexão

Fatos-chave

▶Operação simples com tela sensível ao toque

▶Exibição simultânea da potência para frente e para trás

▶Gráfico de barras analógico e escala automática

▶Monitoramento visual de limites

▶100 % de compatibilidade de código com o modelo predecessor

Medidor de potência direcional mede a potência para frente e de reflexão entre a fonte e a carga

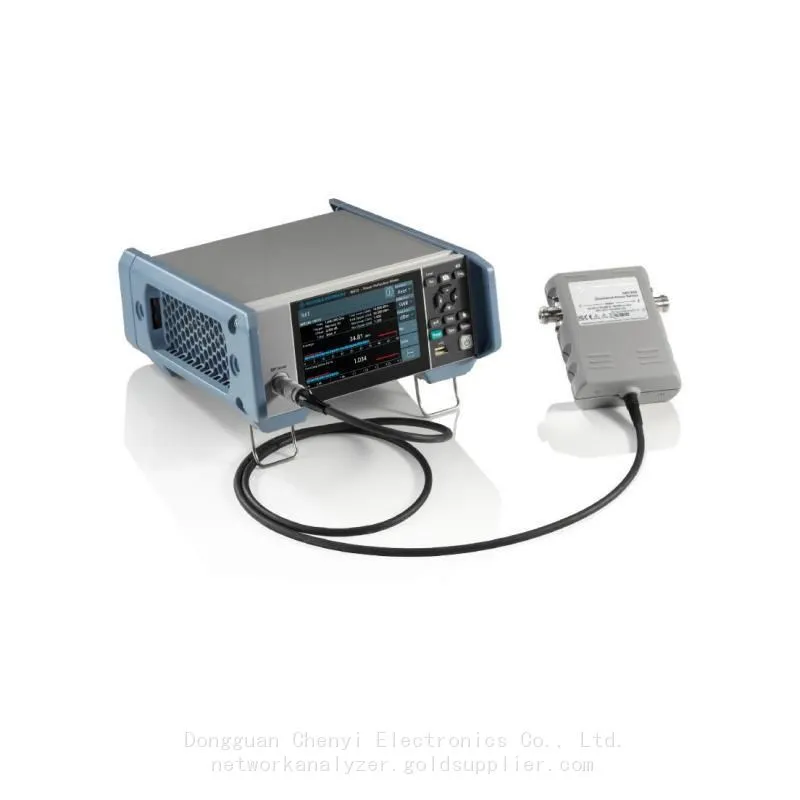

Sensores de potência direcional medem a potência para frente e para trás em condições de operação. Essas medições são necessárias na instalação, manutenção e monitoramento de transmissores, antenas e geradores RF. A família R&S®NRT consiste no medidor de reflexão de potência R&S®NRT2 e vários sensores de potência direcional R&S®NRT-Zxx. Graças à ampla gama de funções de medição e alta precisão, eles podem ser usados em pesquisa, desenvolvimento e produção.

Características e benefícios

Operação simples do touchscreen

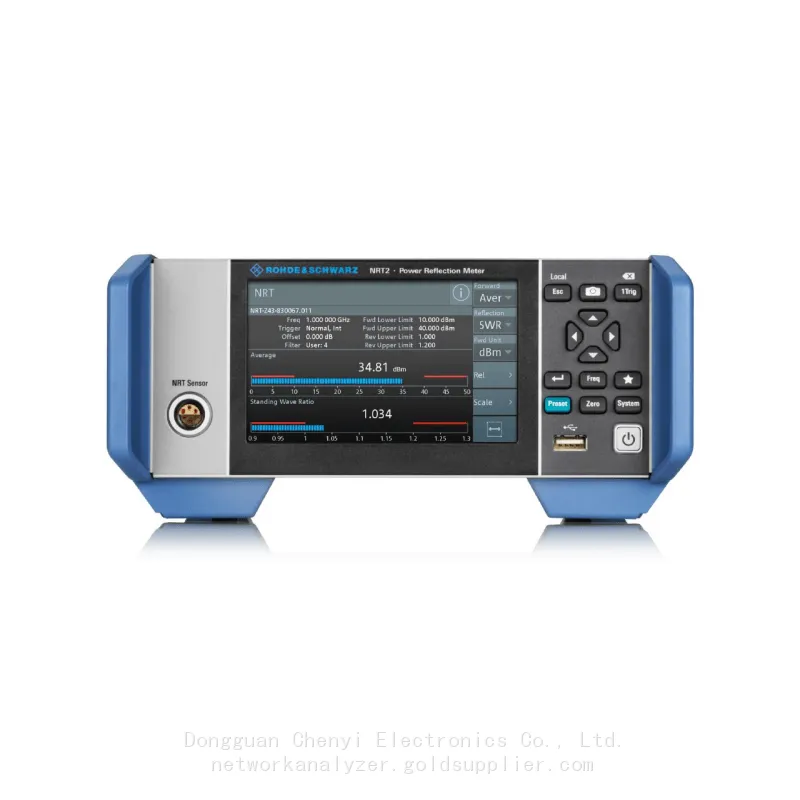

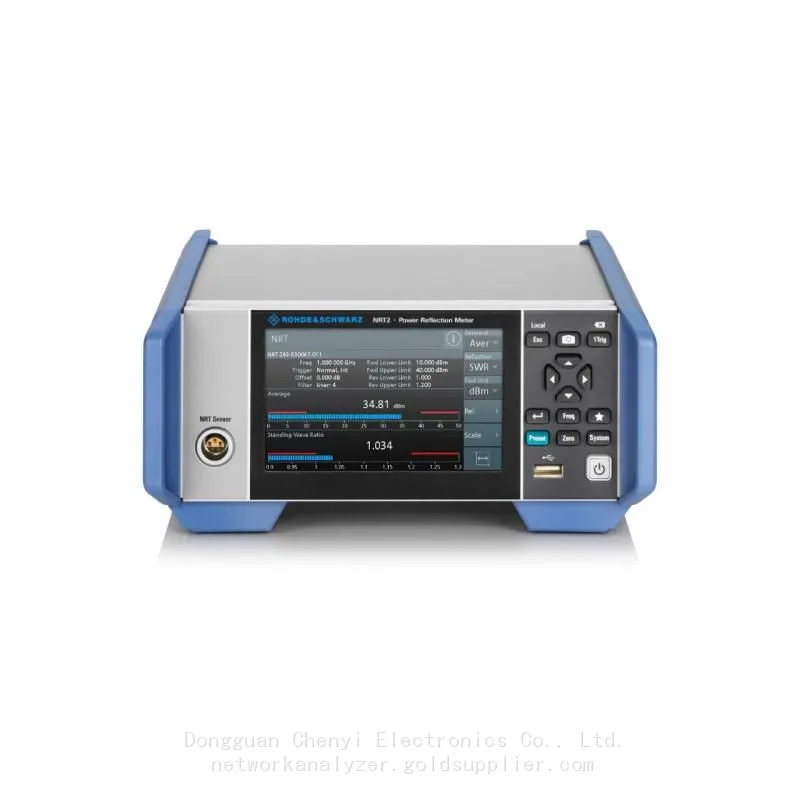

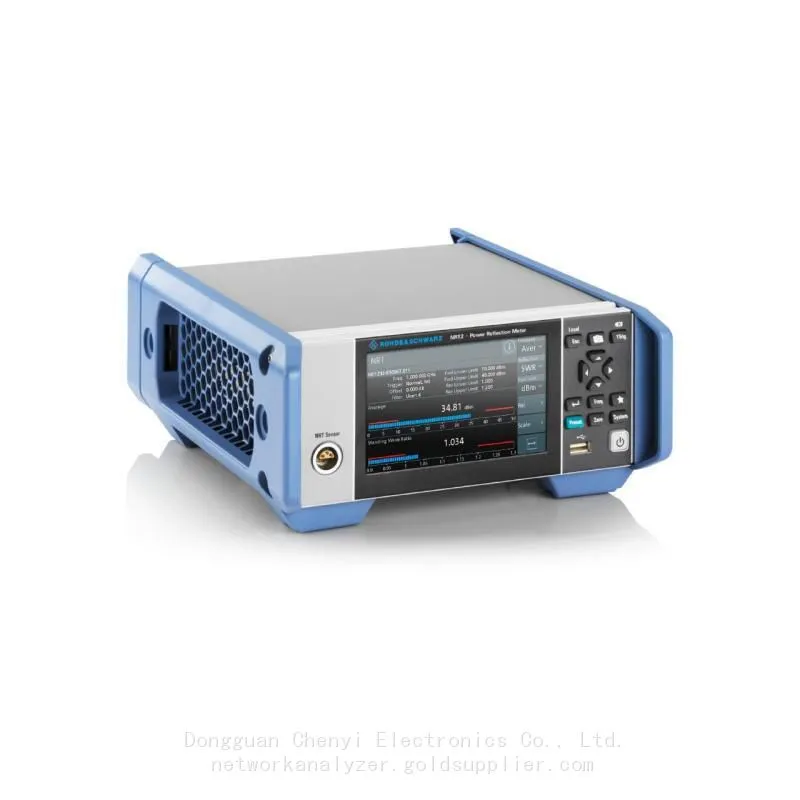

Graças a menus inteligentes, a unidade base compacta R&SeNRT2 com um touchscreen de 5" de última geração é extremamente fácil de operar. No nível do menu superior, os usuários podem alternar entre as medições mais importantes. Parâmetros adicionais podem ser configurados em submenus claramente estruturados. Funções importantes, como definir frequências, zerar e tirar capturas de tela, podem ser feitas com apenas um toque no botão.

Exibição simultânea da potência de avanço e reversa

Os sensores de potência direcional R&SeNRT-Zxx medem simultaneamente a potência de avanço e reversa e calculam parâmetros adicionais, como o casamento de carga. O medidor de reflexão de potência R&S@NRT2 exibe, então, um parâmetro de avanço e um de reversa ao mesmo tempo. Resultados calculados, como a distribuição de amplitude (CCDF) para sinais modulados, também podem ser exibidos.

R&S®NRT family

Vários modelos de sensores

Os sensores de potência direcionais medem a potência para frente e reversa em condições de operação. Essas medições são necessárias ao instalar, manter e monitorar transmissores, antenas e geradores RF. A família R&S®NRT consiste no medidor de reflexão de potência R&S®NRT2 e vários sensores de potência direcionais R&S®NRT-Zxxx.

Barra analógica e autoescala

Monitoramento visual de limites

As medições podem ser mostradas como valores numéricos ou em uma barra analógica. Para definir o intervalo de medição analógico, a função de autoescala pode ser iniciada com um toque no botão. A escala da barra analógica é otimamente ajustada ao sinal medido. Cada medição pode ser monitorada visualmente. Valores fora dos limites definidos são destacados em vermelho. A barra analógica também exibe graficamente os limites definidos em vermelho.

100 % de compatibilidade de código com o modelo predecessor

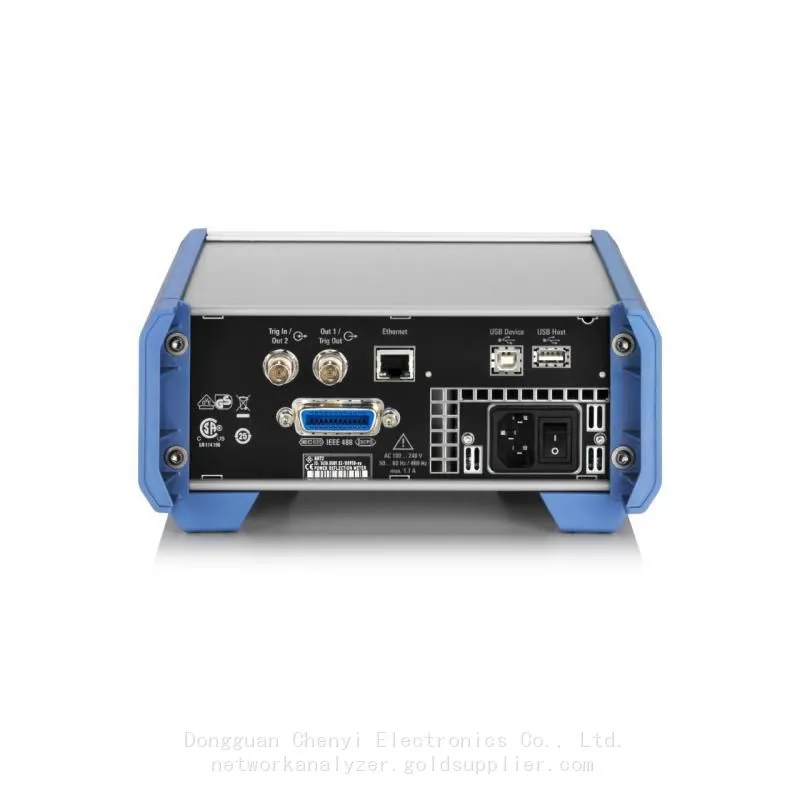

Os comandos remotos do R&SeNRT2 são 100% compatíveis em código com o conjunto de comandos do modelo anterior R&SeNRT. Isso simplifica a substituição do dispositivo e a integração em sistemas existentes (não é necessária programação adicional). O medidor de reflexão de potência R&SeNRT2 pode ser controlado remotamente via USB ou LAN. A opção R&SeNRT2-B8 adiciona o controle remoto via GPIB (lEEE 488).
