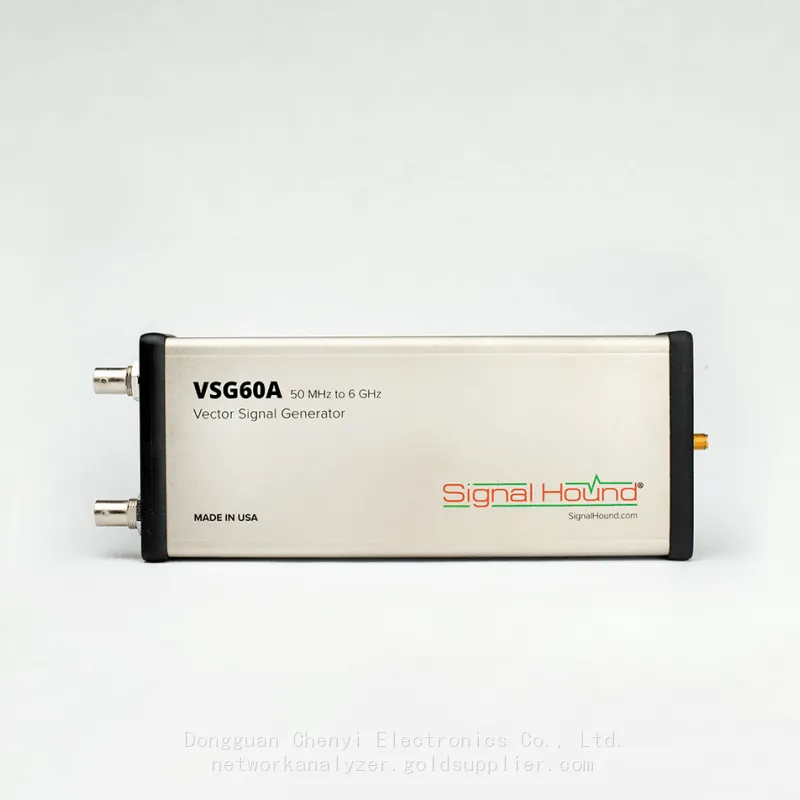

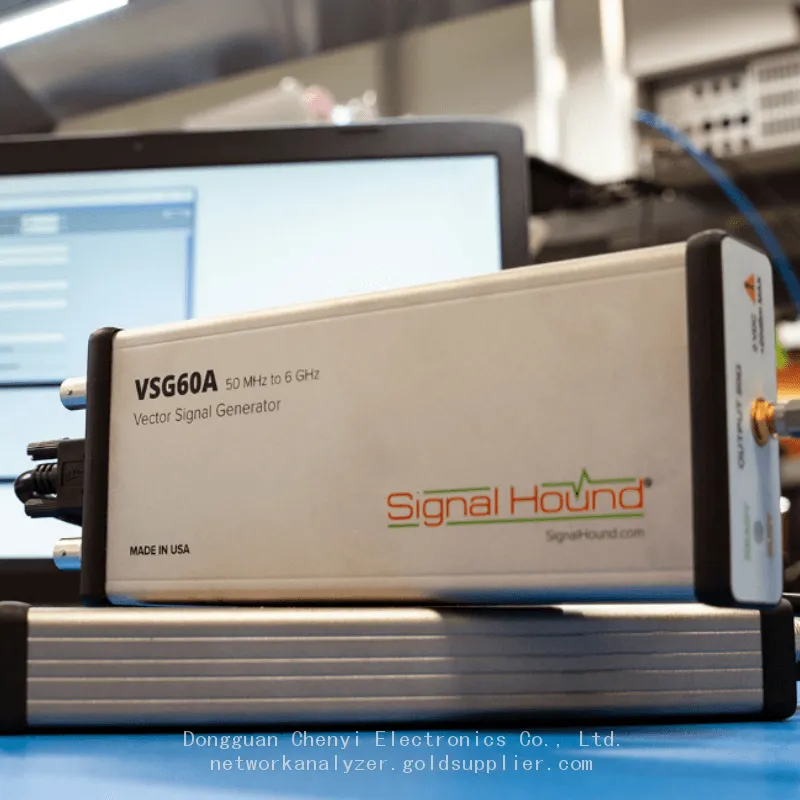

Signal Hound VSG60A Générateur de signaux vectoriels de 50 MHz à 6 GHz

Signal Hound  VSG60A  50 MHz à 6 GHz Générateur de signaux vectoriels

Le VSG60A se caractérise par un bruit de phase faible et un oscillateur local agile avec un temps de commutation de 200 µs, permettant des tests en spectre étalé à saut de fréquence. Un convertisseur numérique-analogique (DAC) double 14 bits fonctionne à 2x ou 3x le taux de symbole I/Q en utilisant une suréchantillonnage numérique pour fournir une bande de base plate et propre ; et un VCTCXO interne à réglage numérique garantit que les erreurs de fréquence sont maintenues au minimum en fonction de la température, ou bien une entrée externe de 10 MHz peut être utilisée pour obtenir une erreur de fréquence de zéro ppm. Une sortie de déclenchement est également disponible pour synchroniser votre VSG60A avec d'autres équipements de test.

Détails du produit

Types de modulation disponibles

LTE, 802.11a/n/ac/ax, Bluetooth LE, OFDM personnalisé, 16/64/256/1024-QAM, 2/4/8/16-PSK, 2/4/8/16-FSK, ASK, GMSK, canaux AWGN, Rampe/Sifflement, Balayage par étapes, Multiton, Impulsion, FM, AM, CW, Arbitraire/Personnalisé.

Altérations de modulation numérique

Réponse de canal personnalisée, Bruit blanc gaussien additif (AWGN), Erreur de taux d'échantillonnage, Décalage de fréquence et de niveau, Décalage I/Q, Inversion de spectre.

Autres fonctionnalités

Utilisez l'API pour diffuser en continu des données I/Q personnalisées vers le VSG60A à des taux d'échantillonnage arbitraires allant jusqu'à 51,2 MSPS. Utilisez la sortie de déclenchement externe pour synchroniser plusieurs instruments pour des configurations de mesure complexes. Profitez de l'entrée de base de temps de 10 MHz pour garantir la coordination de fréquence entre tous les équipements de laboratoire.

Toutes les fonctionnalités

•Plage de fréquence RF : 50 MHz à 6 GHz

Peut être utilisé jusqu'à 30 MHz

•Plage d'amplitude : -55 dBm à +7 dBm

Peut être utilisé de -85 dBm à +10 dBm avec des performances réduites

•Taux d'échantillonnage I/Q arbitraires de 12,5 kSPS à 51,2 MSPS

•Diffusion d'ondes de pratiquement n'importe quelle taille depuis votre PC ou votre ordinateur portable

•Oscillateur local agile à faible bruit de phase avec un temps de commutation de 200 µs

•Amplitude, équilibre du mélangeur et décalage DC corrigés en fonction de la fréquence et de la température

•Sous-échantillonnage numérique dans le FPGA, filtrage de bande de base et filtrage harmonique sur toute la plage de fonctionnement

•Alimenté par USB

•Logiciel puissant et API inclus

•EVM typique : 0,3 % (porteuse à 1 GHz, QAM16 à 1 MSPS, alpha 0,35, cosinus levé)

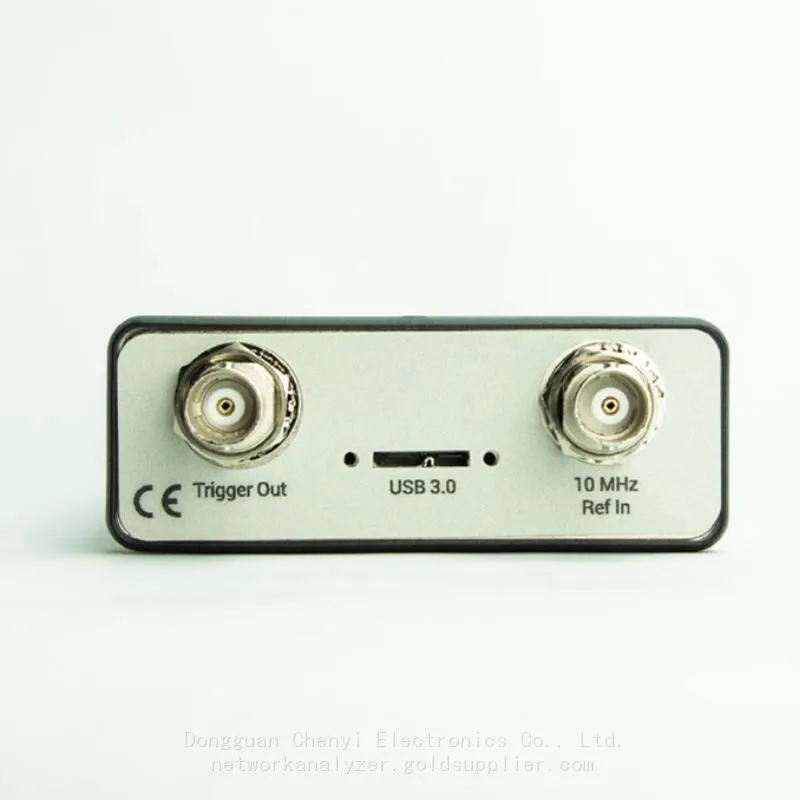

•Entrée externe de 10 MHz et sortie de déclenchement

•Longueur inférieure à 9 pouces et poids inférieur à 1 livre.

Taille et poids

Dimensions de l'appareil

Version：

Poids： 0,82 livre (0,4 kg)

Dimensions：8,63" x 3,19" x 1,19" (21,9 x 8,1 x 3 cm)

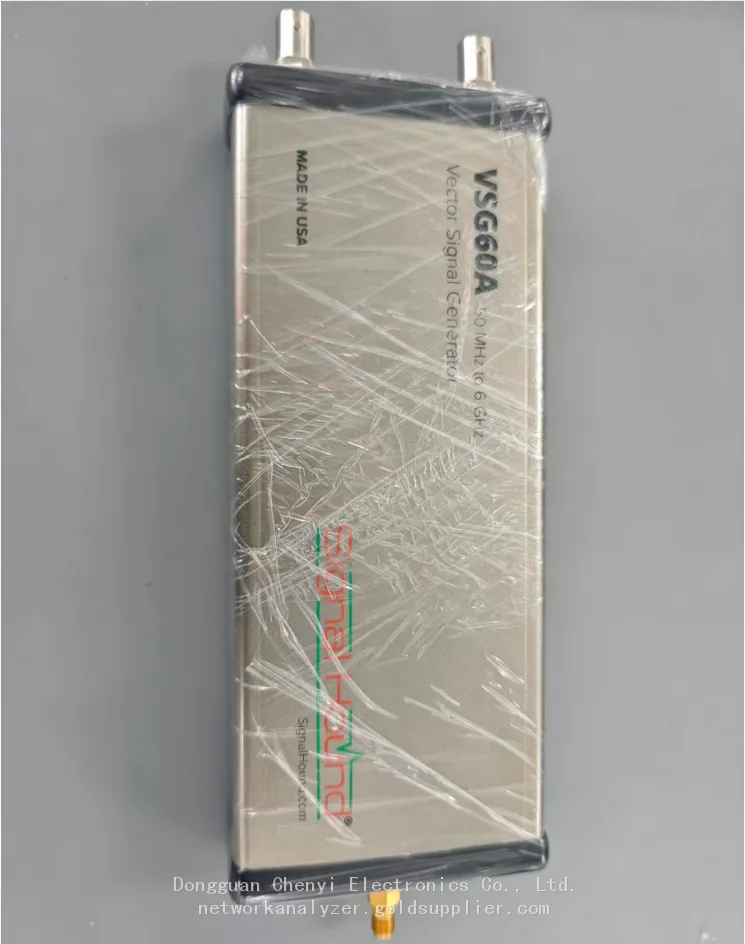

Dimensions du produit dans son emballage

Version：

Poids： 1,54 livre (0,7 kg)

Dimensions：10,25" x 5,44" x 3,13" (26,04 x 13,8 x 7,95 cm)
