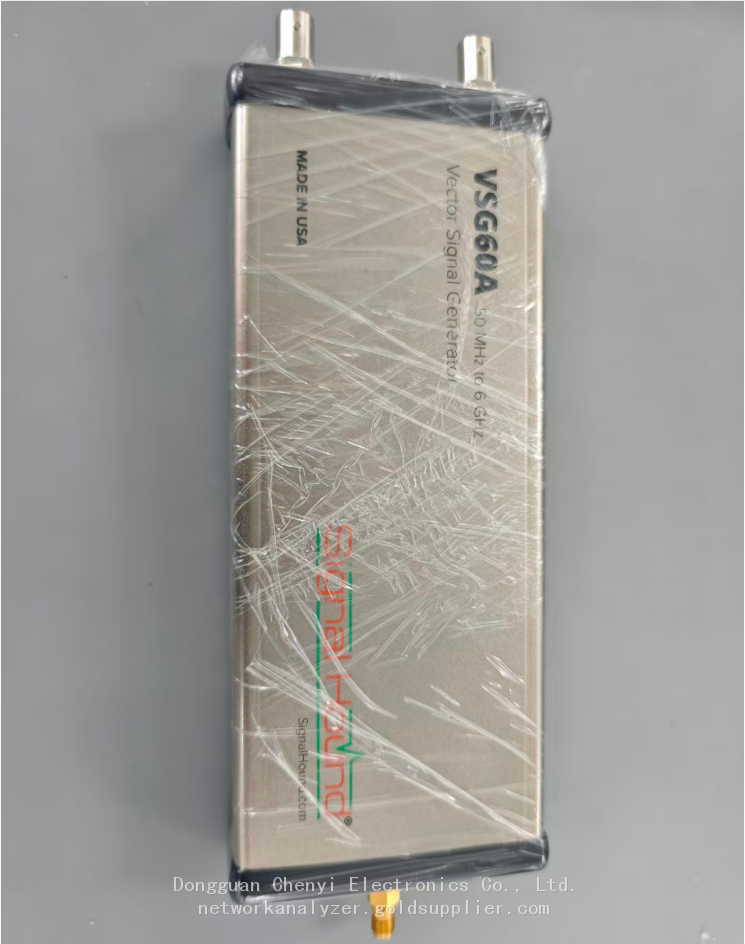

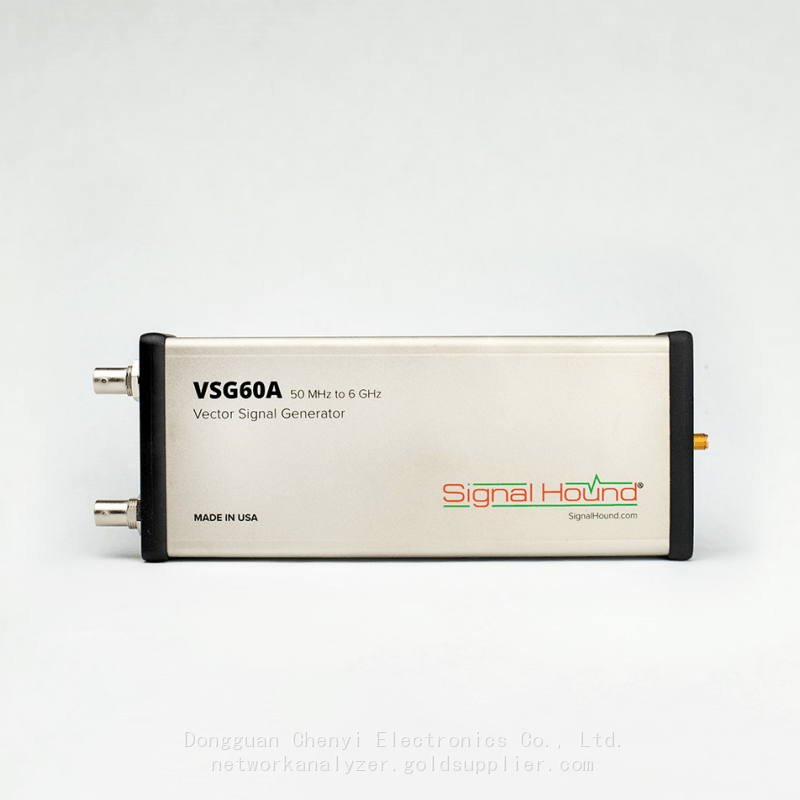

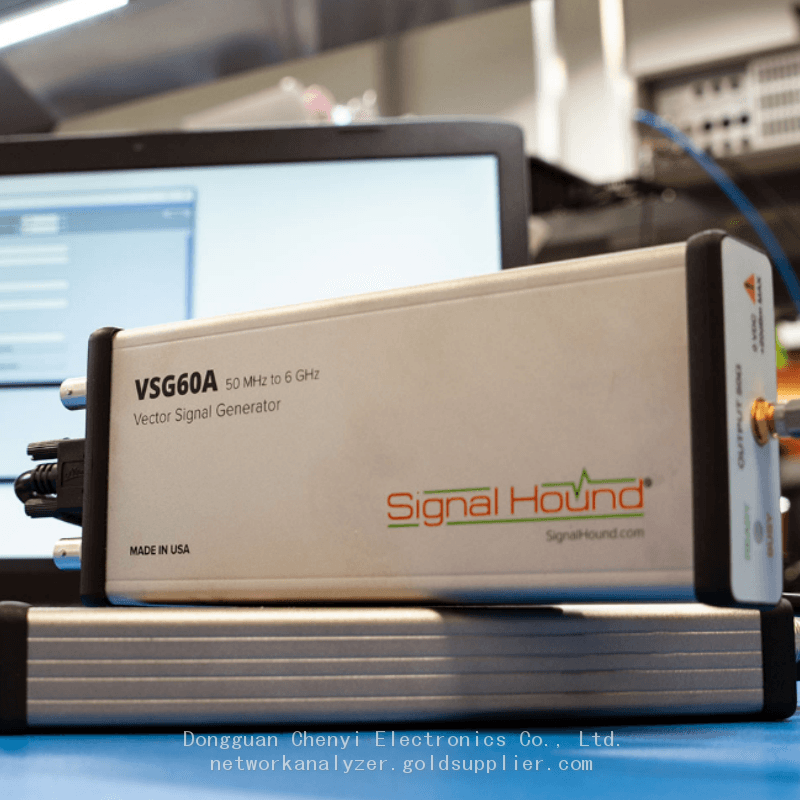

Signal Hound VSG60A 50 МГц до 6 ГГц Векторный генератор сигналов

Signal Hound  VSG60A  50 MHz to 6 GHz GHz Векторный генератор сигналов

VSG60A характеризуется низким фазовым шумом, гибким местным генератором с временем переключения 200 мкс, что позволяет проводить тестирование частотно-прыгающей спектральной связи. Двухканальный 14-разрядный ЦАП работает со скоростью в 2 или 3 раза превышающей скорость символов I/Q с использованием цифрового перевыборки для обеспечения плоского, чистого базового полосы; и цифрово настраиваемый внутренний VCTCXO обеспечивает минимальные частотные ошибки при изменении температуры, или можно использовать внешний вход 10 MHz для нулевой частотной ошибки в ppm. Также доступен выход триггера для синхронизации VSG60A с другим тестовым оборудованием.

Подробности продукта

Доступные типы модуляции

LTE, 802.11a/n/ac/ax, Bluetooth LE, Пользовательский OFDM, 16/64/256/1024-QAM, 2/4/8/16-PSK, 2/4/8/16-FSK, ASK, GMSK, AWGN каналы, Ramp/Chirp, Шаговый сканирование, Многотональный сигнал, Импульс, FM, AM, CW, Произвольный/Пользовательский.

Цифровые модуляционные искажения

Пользовательская частотная характеристика канала, аддитивный белый гауссовский шум, ошибка частоты дискретизации, смещение частоты и уровня, смещение I/Q, инверсия спектра.

Другие функции

Используйте API для непрерывной передачи пользовательских данных I/Q на VSG60A с произвольной частотой дискретизации до 51,2 Мсэмплов в секунду. Используйте внешний выход триггера для синхронизации нескольких приборов в сложных измерительных схемах. Используйте вход временной базы 10 МГц, чтобы обеспечить согласование частот между всем лабораторным оборудованием.

Все функции

•Диапазон радиочастот: от 50 МГц до 6 ГГц

Может использоваться до 30 МГц

•Диапазон амплитуды: от -55 дБм до +7 дБм

Может использоваться от -85 дБм до +10 дБм с пониженной производительностью

•Произвольные частоты дискретизации I/Q от 12,5 ксэмплов в секунду до 51,2 Мсэмплов в секунду

•Потоковые формы сигналов практически любого размера с вашего ПК или ноутбука

•Гибкий генератор несущей с низким фазовым шумом и временем переключения 200 мкс

•Коррекция амплитуды, баланса смесителя и постоянного смещения по частоте и температуре

•Цифровое перевыборочное преобразование в FPGA, фильтрация базового полосы и гармоническая фильтрация в полном диапазоне работы

•Питание от USB

•Включается мощное программное обеспечение и API

•Типичное значение EVM: 0.3% (несущая частота 1 ГГц, QAM16 с частотой 1 Мспс, альфа 0.35, косинус с нарастанием)

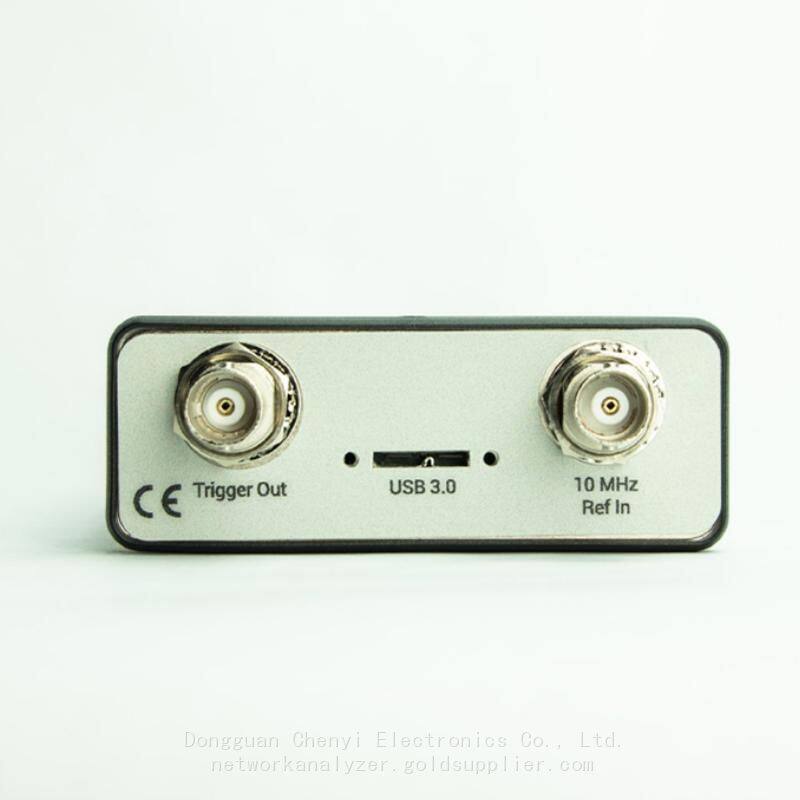

•Внешний вход 10 МГц и выход триггера

•Длина менее 9 дюймов и вес менее 1 фунта.

Размеры и вес

Габариты устройства

Версия：

Вес： 0.82 фунта (0.4 кг)

Габариты：8.63" x 3.19" x 1.19" (21.9 x 8.1 x 3 см)

Габариты товара в упаковке

Версия：

Вес： 1.54 фунта (0.7 кг)

Габариты：10.25" x 5.44" x 3.13" (26.04 x 13.8 x 7.95 см)
